| 브랜드 이름: | Met Metal-Polymer Bearings Bearings () China Bushing |
| 모델 번호: | 투관 유형: 플랜지가 붙은 방위, 플랜지 폭에서, 물자 |
| 모크: | 협상 가능 |
| 가격: | bearings metric sizes,thrust washers,flanged bearings Suppliers |
| 지불 조건: | 사전에 고작 |
| 공급 능력: | 조각 조각/100000 하루 |

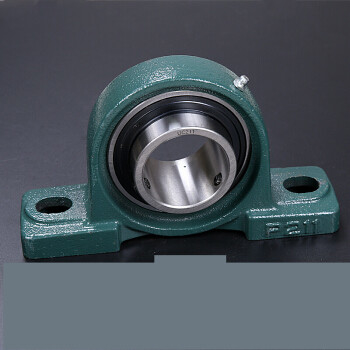

UCP 시리즈는 좌석과 함께 수직 베개 블록 슬라이딩 베어링으로 다양한 산업용 용도로 견고하고 신뢰할 수있는 솔루션을 제공합니다.이 베어링은 방사선 및 축적 로드 모두 처리하도록 설계되었습니다, 까다로운 조건에서 원활하고 효율적인 작동을 보장합니다.
UCP 시리즈는 독특한 구형 외면으로 쉽게 설치 및 정렬 할 수 있습니다. 베개 블록 가구는 안정성과 지원을 제공합니다.슬라이딩 베어링 디자인은 원활한 움직임과 마찰을 줄여줍니다..
이 베어링의 핵을 형성하는 부시 블록은 정확한 적합성과 오래 지속되는 성능을 보장하기 위해 정밀 가공됩니다.그들은 일반적으로 철 또는 강철과 같은 고 강도 재료로 만들어집니다., 무거운 부하와 열악한 환경에 견딜 수 있습니다.
부시 블록 외에도 UCP 시리즈 베어링에는 추진판이 포함되어 있습니다. 이 판은 축적 부하를 지탱하고 부적절한 방향으로 이동하는 것을 방지하도록 설계되었습니다.그들은 회전 및 선형 운동 응용 프로그램에 대한 완전한 솔루션을 제공하기 위해 부싱 블록과 함께 작동.
수직 베개 블록 슬라이딩 베어링 UCP 시리즈는 펌프, 컨베이어, 팬 및 기타 회전 장비 등 광범위한 산업용 용도로 적합합니다.그들은 일반적으로 석유와 가스에서 발견됩니다., 광업, 토양 이동 및 신뢰성 및 내구성이 가장 중요한 다른 무거운 산업.
탄탄한 디자인과 정밀 기계 부품, 방사선 및 축적 부하를 모두 처리할 수 있는 능력으로UCP 시리즈 베어링은 매끄럽고 효율적인 회전 또는 선형 움직임이 필요한 모든 응용 프로그램에 대한 훌륭한 선택입니다.
좌석과 함께 외부 구형 구슬 베어링은 내부 고리가 넓어딥 롤볼 베어링두 개의 밀폐와 바깥 고리에 구형 절단
베어링 좌석과 베어링 좌석으로 구성된 베어링 유닛. 베어링과 베어링 좌석 사이의 구형 적합은 설치를 보완하기 위해 자동 센터링을 실현 할 수 있습니다.
축적 오차, 긴 베어링 굴곡 및 설치 바닥 표면 변형으로 인한 오류
좌석과 함께 외부 구형 구슬 베어링은 구조에 컴팩트, 쉽게 조립하고 해체, 간단한 지원에 적합, 종종 광산 및 관리에 사용됩니다
금, 농업, 화학 산업, 운송 기계 등
베개 블록의 정의 베어링: 저널을 지지하기 위한 블록 또는 표준 (축의 경우)
베개 블록은 호환되는 베어링과 다양한 액세서리의 도움으로 회전 축을 지원하는 데 사용되는 기판입니다.베개 블록에 대한 주택 재료는 일반적으로 철 또는 주사철로 만들어집니다..
좌석과 함께 구형 베개 블록 베어링: UCP,UCF,UCFL,UCT,UCFC UCPH,UCFA UCPA,UCFB,UCHA 및 기타 모델 전체 외부 구형 볼 베어링은 실제로 깊은 굴곡 볼 베어링의 변형입니다.
그 특징은 그 바깥 고리와 바깥 지름 표면이 구형이라는 것입니다.둥근 구형 표면에 꽂을 수 있으며, 중앙에 있는 역할을 합니다..
좌석이 있는 외부 구형 구슬 굴착기
좌석과 함께 구형 베어링은 롤링 베어링과 베어링 좌석을 결합하는 베어링 단위입니다. 대부분의 외부 구형 베어링은 구형의 외부 지름으로 만들어집니다.톱니바퀴가 설치되어 있는 구형 굴착용 좌석과 함께, 다양한 구조 형태, 다재다능성 및 좋은 교환성.
동시에, 설계에서 이러한 종류의 베어링은 또한 중앙의 어느 정도, 설치가 쉽고, 밀폐 장치의 이중 구조로, 나쁜 조건에서 작동 할 수 있습니다.베어링 블록은 일반적으로 버금일반적으로 사용되는 좌석은 수직 좌석 (P), 사각형 좌석 (F), 보스 사각형 좌석 (FS), 보스 둥근 좌석 (FC), 다이아몬드 좌석 (FL), 링 좌석 (C), 슬라이더 좌석 등입니다.
좌석이 있는 외부 구형 베어링은 베어링 중심부와 베어링 좌석으로 나뉘며, 베어링 중심부와 베어링 좌석의 이름예를 들어 정제 나사 외부 구형 베어링 UC205와 수직 좌석 UCP205- 그 때문에강한 상호 교환성좌석이 있는 구형 베어링의 경우, 베어링 중심은 같은 사양과 다른 모양의 베어링 좌석에 원하는 대로 조립될 수 있습니다.
베개 블록 베어링 크기 테이블
좌석이 있는 베어링의 차원 사양 표
| 유형 | 크기 (mm) | 무게 | ||||||||||||
| d | D | B | S | L | J | H | H1 | H2 | A | N | N1 | de | 1kg | |
| UCP201 | 12 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP202 | 15 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP203 | 17 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP204 | 20 | 47 | 31 | 12.7 | 127 | 95 | 33.3 | 65 | 14 | 38 | 13 | 19 | M10 | 0.7 |
| UCP205 | 25 | 52 | 34.1 | 14.3 | 140 | 105 | 36.5 | 71 | 15 | 38 | 13 | 19 | M10 | 0.8 |
| UCP206 | 30 | 62 | 38.1 | 15.9 | 165 | 121 | 42.9 | 83 | 17 | 48 | 17 | 23 | M14 | 1.3 |
| UCP207 | 35 | 72 | 42.9 | 17.5 | 167 | 127 | 47.9 | 93 | 18 | 48 | 17 | 23 | M14 | 1.6 |
| UCP208 | 40 | 80 | 49.2 | 19 | 184 | 137 | 49.2 | 100 | 18 | 54 | 17 | 23 | M14 | 1.9 |
| UCP209 | 45 | 85 | 49.2 | 19 | 190 | 146 | 54 | 106 | 20 | 54 | 17 | 23 | M14 | 2.2 |
| UCP210 | 50 | 90 | 51.6 | 19 | 206 | 159 | 57.2 | 114 | 21 | 60 | 20 | 26 | M16 | 2.6 |
| UCP211 | 55 | 100 | 55.6 | 22.2 | 219 | 171 | 63.5 | 126 | 23 | 60 | 20 | 26 | M16 | 3.3 |
| UCP212 | 60 | 110 | 65.1 | 25.4 | 241 | 184 | 69.8 | 138 | 25 | 70 | 20 | 26 | M16 | 4.6 |
| UCP213 | 65 | 120 | 65.1 | 25.4 | 265 | 203 | 76.2 | 151 | 27 | 70 | 25 | 31 | M20 | 5.9 |
| UCP214 | 70 | 125 | 74.6 | 30.2 | 266 | 210 | 79.4 | 157 | 27 | 72 | 25 | 31 | M20 | 6.6 |
| UCP215 | 75 | 130 | 77.8 | 33.3 | 275 | 217 | 82.6 | 163 | 25 | 74 | 25 | 31 | M20 | 7.4 |
| UCP216 | 80 | 140 | 82.6 | 33.3 | 292 | 232 | 88.9 | 175 | 30 | 78 | 25 | 31 | M20 | 9 |
| UCP217 | 85 | 150 | 85.7 | 34.1 | 310 | 247 | 95.2 | 187 | 32 | 83 | 25 | 31 | M20 | 11 |
| UCP218 | 90 | 160 | 96 | 39.7 | 327 | 262 | 101.6 | 200 | 33 | 88 | 27 | 33 | M22 | 13 |
| UCP220 | 100 | 180 | 108 | 42 | 380 | 308 | 115 | 225 | 40 | 95 | 30 | 38 | M24 | 16 |
| UCP305 | 25 | 62 | 38 | 15 | 175 | 132 | 45 | 85 | 15 | 45 | 17 | 20 | M14 | 1.4 |
| UCP306 | 30 | 72 | 43 | 17 | 180 | 140 | 50 | 95 | 18 | 50 | 17 | 20 | M14 | 1.8 |
| UCP307 | 35 | 80 | 48 | 19 | 210 | 160 | 56 | 106 | 20 | 56 | 17 | 25 | M14 | 2.8 |
| UCP308 | 40 | 90 | 52 | 19 | 220 | 170 | 60 | 116 | 22 | 60 | 17 | 27 | M14 | 3 |
| UCP309 | 45 | 100 | 57 | 22 | 245 | 190 | 67 | 129 | 24 | 67 | 20 | 30 | M16 | 4.1 |
| UCP310 | 50 | 110 | 61 | 22 | 275 | 212 | 75 | 143 | 27 | 75 | 20 | 35 | M16 | 5.8 |
| UCP311 | 55 | 120 | 66 | 25 | 310 | 236 | 80 | 154 | 30 | 80 | 20 | 38 | M16 | 7.4 |
| UCP312 | 60 | 130 | 71 | 26 | 330 | 250 | 85 | 165 | 32 | 85 | 25 | 38 | M20 | 9.4 |
| UCP313 | 65 | 140 | 75 | 30 | 340 | 260 | 90 | 176 | 33 | 90 | 25 | 38 | M20 | 10 |
| UCP314 | 70 | 150 | 78 | 33 | 360 | 280 | 95 | 187 | 35 | 90 | 27 | 40 | M22 | 12 |
| UCP315 | 75 | 160 | 82 | 32 | 380 | 290 | 100 | 198 | 35 | 100 | 27 | 40 | M22 | 14 |
| UCP316 | 80 | 170 | 86 | 34 | 400 | 300 | 106 | 210 | 40 | 110 | 27 | 40 | M22 | 18 |
| UCP317 | 85 | 180 | 96 | 40 | 420 | 320 | 112 | 220 | 40 | 110 | 33 | 45 | M27 | 20 |
| UCP318 | 90 | 190 | 96 | 40 | 430 | 330 | 118 | 235 | 45 | 110 | 33 | 45 | M27 | 24 |
| UCP319 | 95 | 200 | 103 | 41 | 470 | 360 | 125 | 250 | 45 | 120 | 36 | 50 | M30 | 29 |
| UCP320 | 100 | 215 | 108 | 42 | 490 | 380 | 140 | 275 | 50 | 120 | 36 | 50 | M30 | 35 |
| UCP321 | 105 | 225 | 112 | 44 | 490 | 380 | 140 | 280 | 50 | 120 | 36 | 50 | M30 | 35 |
| UCP322 | 110 | 240 | 117 | 46 | 520 | 400 | 150 | 300 | 55 | 140 | 40 | 55 | M33 | 45 |
| UCP324 | 120 | 260 | 126 | 51 | 570 | 450 | 160 | 320 | 65 | 140 | 40 | 55 | M33 | 55 |
| UCP326 | 130 | 280 | 135 | 54 | 600 | 480 | 180 | 355 | 75 | 140 | 40 | 55 | M33 | 72 |
| UCP328 | 140 | 300 | 145 | 59 | 620 | 500 | 200 | 390 | 75 | 140 | 40 | 55 | M33 | 89 |
UCP 베어링은 수직 좌석 상단 유선 구형 베어링으로도 알려져 있으며, 좌석 구형 베어링이 가장 고전적이고 가장 일반적으로 사용되는 형태의 일부 종류의 베어링입니다.모든 송전 장치와 가속 장치와 기계적 장치와 평행한 화석 및 설치 표면에 적합합니다.국가표: GB/T7810
1표에 있는 ucp201-ucp203의 전체 차이는 동일합니다.
2. UCP201의 지름은 12, UCP202의 지름은 15, UCP203의 지름은 17. UCP204 이상의 모든 지름은 마지막 두 자리로 5로 곱합니다. 예를 들어,UCP204는 지름 20mm, UCP205는 지름 25mm.
3UCP 다음 첫 번째 숫자는 베어링 시리즈, 2 가벼운 시리즈와 3 가중 시리즈입니다.
