| 브랜드 이름: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| 모델 번호: | JF800 JF720 JF700 두금속 무연 보통 방위 |
| 모크: | 800 조각 / 조각 |
| 가격: | $0.05 - $1.00 / Pieces |
| 지불 조건: | 미리 TT, 서부 동맹 |
| 공급 능력: | 캐스팅 바이메탈 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 그라파이트 태도, 금속 방위각, 플랜지된 두 가지 금속으로 된 미끄럼 베어링으로 부싱, 본인 윤활 처리 부싱, 언 |
조합 SAE-797 / CuPb10Sn10는 자유 연금 부싱에 일반적으로 사용되는 비메탈 베어링 소재를 의미합니다. 다음은 구성 요소와 그 중요성을 나눈 것입니다.
1SAE-797:
이것은 비메탈 베어링 소재에 대한 자동차 엔지니어 협회 (SAE) 사양입니다.
일반적으로 강도와 내구성을 위해 구리 합금 층에 접착된 강철 지원으로 구성됩니다.
SAE-797의 청동층은 종종 CuPb10Sn10과 같은 납-연금 청동 합금이다.
2. CuPb10Sn10:
이것은 베어링에 사용되는 청동 합금의 구성입니다.
Cu = 구리 (기본 금속, 일반적으로 약 80%).
Pb = 납 (10%) 는 자기 윤활 성질을 제공하고 적합성을 향상시킵니다.
Sn = 틴 (10%), 강도, 부식 저항성 및 마모 저항성을 향상시킵니다.
이 합금은 뛰어난 마찰 방지 특성으로 알려져 있으며, 높은 부하 및 낮은 속도 응용 프로그램에 적합합니다.
3. 비메탈 베어링:
이중 금속 베어링은 강철 베어링의 강도와 청동 합금의 베어링 특성을 결합합니다.
강철 뒷받침은 구조적 지원을 제공하며 부하 하에서 변형을 방지합니다.
청동층 (CuPb10Sn10) 은 필요한 마모 저항성, 내장 가능성 및 자기 윤활 특성을 제공합니다.
4자기 윤활형 청동 부시:
CuPb10Sn10 합금의 납 (Pb) 은 마찰과 마모를 줄이는 고체 윤활료로 작용합니다.
이러한 부싱은 외부 윤활이 어렵거나 실용적이지 않은 응용 프로그램에 이상적입니다.
일반적인 응용 분야는 자동차 부품, 산업 기계 및 중장비입니다.
주요 속성:
높은 부하 용량: 무거운 용량 애플리케이션에 적합합니다.
좋은 마모 저항성: 혹독한 조건에서도 긴 사용 기간.
자기 윤활성: 유지보수 요구 사항을 줄입니다.
부패 저항성: 진료 함유는 산화 및 부패에 대한 저항성을 향상시킵니다.
응용 프로그램:
자동차: 크랭크 샤프트 베어링, 연결 막대 베어링.
산업용: 수압 펌프, 압축기 및 기어박스.
해군: 프로펠러 샤프트와 스티어링
이 자료, 그 기능, 또는 응용 분야에 대해 구체적 질문이 있다면, 자유롭게 물어보세요!
SAE-797 / CuPb10Sn10 비메탈 재료로 만든 VIIPLUS 자기 윤활금 구리, 산업용 용품의 광범위한 범위에 설계 된 고성능 베어 솔루션입니다.비메탈 구조물 은 청동 의 강도 와 마모 저항력 을 납 과 진의 윤활성 성질 과 결합 한다, 내구성이 좋고 자기 윤활성이 좋은 베어링을 만듭니다.
SAE-797 / CuPb10Sn10 합금은 뛰어난 퇴색 저항력과 부하 운반 능력을 제공하여 가혹한 환경과 무거운 부하에서 사용하기에 적합합니다.재료의 자기 윤활성 특성은 마찰과 마모를 크게 감소시킵니다., 굴지의 수명을 연장하고 운영 효율성을 향상시킵니다.
VIIPLUS 자기 윤활형 청동 부싱은 원활하고 효율적인 작동이 중요한 기계, 장비 및 기타 산업용 용품에 대한 신뢰할 수있는 선택입니다.독특한 재료 구성 및 자기 윤활성 설계는 유지 보수 비용과 정지 시간을 줄이기 위해 우수한 옵션을 만듭니다.
요약하자면, SAE-797 / CuPb10Sn10 비메탈 베어링 VIIPLUS의 자유 특성과 높은 성능으로,내구성 및 효율성을 요구하는 산업용 용도로 훌륭한 선택입니다..
얇은 벽으로 된 금속 비메탈 굴지, 주문형 굴지:원통 베어링, 플랜지 베어링, 슬라이딩 플레이트, 반 껍질, 평면 베어링, 맞춤형 베어링 형태 강철 타입 비메탈 부싱 G-CuPb10SnDIN 1716 SAE-797 / CuPb10Sn10
부싱 컴퍼니, 시인터 SAE-799CuPb24Sn4bmetal 부싱 공급자.가장 까다로운 BIMETAL 애플리케이션에 대한 솔루션을 만들기 위해 작업합니다.올바른 bmetal 부싱 제품을 찾는 데 도움이 필요합니까?우리의 평면 베어링 부품 전문가 도움이 될 수 있습니다.즉각적인 지원 요청- 자료에 대한 요금을 요청하십시오.강철+CuPb10Sn10, 강철+CuPb24Sn4, 강철+CuPb24Sn, 강철+CuPb30, 강철+CuPb10Sn10+그라피트
이 이중 금속 부싱은 다양한 유형 또는 사용자 정의로 제조 될 수 있습니다.
- 추진력 또는 베어링 플레이트
- 플랜지 부싱
- 용접된 관절 부시
- 쪼개진 관절 부시
- 클렌치 잠금 부시
-특별 기계장치
비메탈 트리메탈 베어링 & 부싱 제조업체 & 주조 고체 베어링 & 부싱 합금 참조 및 재료 특성.Sae-797 / Cupb10sn10SAE-797 비메탈 부시는 강철을 기반으로CuPb10Sn10 또는 CuSn6Zn6Pb3부피가 되는 층으로
가장 강한 유형의 비메탈 부싱 및 많은 분야에서 널리 적용됩니다. 이 유형은 Cu-Pb 합금으로 구성 된 부싱 범위 내에서 최고의 성능을 가지고 있습니다.따라서 그것은 광범위한 응용을 가지고 있으며 주로 중간 속도와 높은 충격 등에 적합합니다.우리는 제조 및 맞춤형 Bimtel 부싱 및 베어링 공급에 많은 경험을 가지고 있습니다.
브론즈 시리즈와 함께 Bimetal 랩 스틸 - 메트릭 부싱 당신이 당신의 특정 애플리케이션을 위해 최고의 Bimetal 부싱 및 플랜지 라인링 제품을 선택하는 데 도움이 필요한 경우,우리의 온라인 카탈로그에 가기 위해 여기에 클릭하십시오 슬라이딩 베어링에 대한 부싱 시리즈의 크기와 타입 다운로드금속 띠로 싸인 철강 2중금속 띠 10PB
| 랩 된 복합 슬라이딩 베어링, 구리 또는 틴 접착 스틸/브론즈, DIN 1494 / ISO 3547, 유지 보수 무료, 윤활 주머니와 함께 | |||
| 기술적인 세부 사항 | |||
| 정적 특산량 | ≤ 250 [N/mm2] | 온도 스트레인 | - 40°C ~ + 250°C |
| 특유 부하 용량 역학 | ≤ 140 [N/mm2] | ||
| 슬라이딩 속도 | ≤ 2.5 [m/s] | 최대 PV 값 | 2.8 [N/mm2 x m/s] |
| 마찰 값 | 00.04 [μ] ~ 0.12 [μ] | 접촉 면적의 비율 | > 75% [%] |
| 소재 | |||
| 지원자료 | 금속, 금속, 금속, 금속, 금속 | 슬라이딩 레이어 | CuPb10Sn10 |
| 용인 사항 | |||
| 주택 Ø | H7 | 셰프트 용도 | f7 ~ h8 |
| 장착 후 내부-Ø 부시 | H9 | ||
| 셰프트 재료 | |||
| 철강, 진화 또는 진화되지 않은 | |||
| 표면 거칠성 ≤ Ra 08 | |||
| 재산 | |||
| 높은 부하 용량 및 진동 운동, 그리고 거친 작동 및 온도 부하를 위해. 윤활유 저장 때문에 장기 연유. | |||
| 적용 범위 | |||
| 철도 롤러, 건설 기계, 크레인 건설, 농업 기계 (충격 부하) | |||
| 유지보수 | |||
| 그것은 유지 보수가 적은 부시 재료입니다. 설치 중에 초기 기름기가 필요하며, 그 후 오일 또는 기름으로 주기적인 기름기가 필수적입니다. | |||
| 장착 자문 | |||
| 주택 | 장착 벡벌 미니 1.5mm x 15-45° | ||
| 셰프트 | 장착 굽기 5mm x 15°, 가장자리가 둥글다 | ||
| 적당한 힘에 꽉 차 있는 덤블을 사용하는 것이 바람직합니다. 장착 시 외부 표면의 지방 윤활이 필요할 수 있습니다. | |||
| 접착제 | 접착제는 슬라이딩 표면에 닿지 않아야 합니다! | ||
양금속 베어링 양금속 베어링 양금속 베어링 양금속 베어링디자인 엔지니어링 및 응용 지원은 중국에서 온라인 구매를 더 쉽게하도록 설계된 우리의 부가가치 서비스의 일부로 VIIPLUS CHINA에서 제공된다는 것을 기억하십시오..
여기 클릭하세요우리의 온라인에 갈슬라이딩 베어링 카탈로그그리고 Bimetal 시리즈 부싱에 대한 스펙에 해당하는 Sleeve 부싱 제품 아래에는 무료 CAD 다운로드를 포함한 거의 100개의 제품이 있습니다.
부싱 재료,내용과 정밀성,내용,유유,착착 및 장착 부하 및 수명 계산 정보장착 클리어먼트 후 베어 도출,벽 두께, 베어링 길이 관용
부싱 (plain bearings, plane bearings, sleeve bearings 또는 linear sleeve bushings) 은 움직이는 표면 사이의 미끄러지는 움직임으로 작동합니다.부싱은 속도와 적용 된 부하에 따라 선택됩니다유지보수 없는 부싱은 작동하기 위해 추가 윤활이 필요하지 않습니다.고품질의 다양한 자체 윤활용 베어링 부시 모델, 플라스틱, 복합재료
|
BIMETAL BUSHINGS 재료 표준 코드 참조 |
||||
|
소재 |
합금 성분 |
합금 경화 |
국제 표준 |
|
|
두 금속의 껍데기 |
CuPb10Sn10 |
80~120HB |
JIS-LBC3. JIS-LBC3. SAE-797. DIN CuPb10Sn. UNS C93700. |
|
|
CC495KDAIDO L10. D. A. B. D57. 연방 모글 HF2. 낮은 마찰 부싱 SY. GLYCO66. ACL F100 |
||||
|
CuPb24Sn4 |
45~70HB |
JIS-LBC6, JIS-LBC6, SAE-799, GLYCO 68, DAIDO L23, 클라시어스, ACL F250 |
||
|
CuPb6Sn6Zn3 |
70-100HB |
Din17670 |
||
|
CUSn10 |
70-100HB |
Din G-CuSn10 ;BS PB1 |
||
|
CuSn6.5P |
70-100HB |
DIN CuSn6 ((2.1020); JIS H3110 |
||
|
AlSn20Cu |
30~40HB |
JIS-AJL. SAE-783. GLYCO74. 저 마찰 부시 AS15. ACL820 |
||
비메탈 부싱 & 자기 윤활용 베어링 정밀 산업 슬라이딩 베어링
VIIPLUS MADE IN CHINA 슬라이딩 베어링은 중소기업, OEM 및 소매업체에 대한 완전한, 단일 공급 업체입니다. 고 정밀, 자유 베어링을 공급합니다.금속 장갑 부시 세척기 및 관련 제품, 그리고 세계적 수준의 엔지니어링과 디자인을 포함한 관련 전문 서비스를 제공합니다. 우리의 베어링 제품과 디자인 솔루션은 제품 성능을 향상시킬 것입니다.회사 경쟁력을 높여주기, 당신의 구매를 더 쉽게. 우리의 광범위한 제품이나 서비스 중 어느 것이 당신의 응용 프로그램에 딱 맞는지 발견. 평면 베어링이 설치가 쉬운 방법을 직접 경험

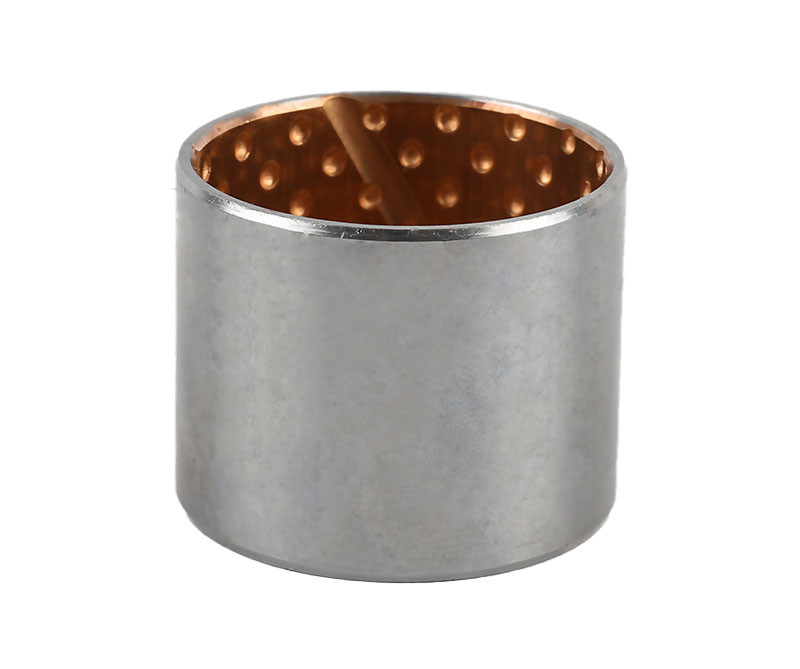

비메탈 시리즈 부싱 시리즈 구조는 철로 뒷받침 된 납 청동 배열 부싱으로 만들어지며 다음과 같은 층을 가지고 있습니다.
1- 썬터 브롱스 파우더: 좋은 마모 저항성 및 우수한 부하 운반 능력.
2철근 뒷면: 특유의 높은 부하 운반 능력, 우수한 열 분산을 제공합니다.
3구리 접착 0.002잘 견딜 수 있습니다.
|
동적 부하 제한 |
60N/mm2 |
|
정적 부하 |
120N/mm2 |
|
마찰 계수 |
00.08~0.2 |
|
PV 제한 |
2.8N/mm2*m/s |
|
최대 속도 |
>2m/s |
|
임시 제한 |
-40°C~+250°C |
시리즈 부싱은 윤활용 용도로 특별히 개발된 철로 뒷받침 된 납 청동 배열 물질을 갖추고 있습니다.높은 부하역량, 뛰어난 열분 dissipating, 그리고 좋은 피로 특성.그들은 자동차 산업에서 광범위하게 사용되고 있으며, 스티어링 기어, 보조 스티어링, 페달 부시, 킹 핀 부시, 뒷구멍 피보트, 기계적 핸들링,승강장비, 수압 모터, 농업 기계 등
