| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 두금속 소매 투관 JF720 |
| 모크: | 협상 가능 |
| 가격: | 협상 가능 |
| 지불 조건: | 미리 TT, 서부 동맹 |
| 공급 능력: | 캐스팅 바이메탈 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 그라파이트 태도, 금속 방위각, 플랜지된 두 가지 금속으로 된 미끄럼 베어링으로 부싱, 본인 윤활 처리 부싱, 언 |
비메탈리 부시의 매개 변수를 계산하려면 다음의 주요 차원과 사양을 고려해야합니다.
내부 지름 (ID): 이것은 부시 내부에서 회전하는 샤프트의 지름입니다.
외부 지름 (OD): 부시가 설치 될 상용 구멍의 지름입니다.
가구 구멍: 가구 안의 구멍의 지름, 부시가 압축되거나 장착될 것입니다.
셰프트 지름: 셰프트의 지름은 덤불 안에 들어갑니다.
플랜지 두께: 부시가 플랜지를 가지고 있다면, 이것은 플랜지의 두께입니다.
이중 금속 부시 매개 변수를 계산하는 단계:
셰프트 지름 (ID) 을 결정합니다:
부시 내부에서 회전하는 샤프트의 지름을 측정합니다.
이것은 덤불의 내부 지름 (ID) 이 될 것입니다.
주거용 부어 (OD) 를 결정합니다:
부시가 설치 될 상용 구멍의 지름을 측정합니다.
이것은 덤불의 바깥 지름 (OD) 이 될 것입니다.
벽 두께를 계산합니다:
부시의 벽 두께는 다음과 같이 계산할 수 있습니다.
벽 두께
=
과다 복용
−
신분
2
벽 두께=
2
OD-ID
- 네
플랜지 두께:
부쉬에 플랜지가 있는 경우 플랜지의 두께를 측정한다. 이것은 일반적으로 응용 프로그램이나 설계 요구 사항에 의해 지정된다.
소재 사양:

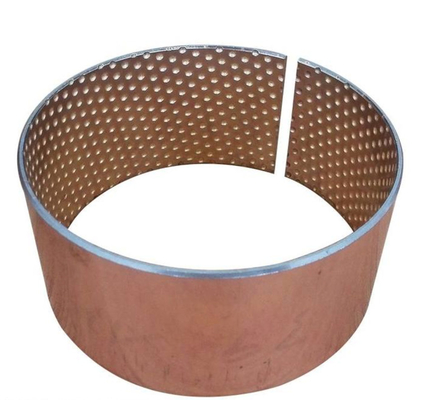

이중 금속 부시는 일반적으로 두 층으로 이루어져 있습니다: 철기 뒷면과 베어링 재료 (예: 청동 또는 다른 합금). 재료 사양이 응용 요구 사항을 충족하는지 확인하십시오.
용도:
적용 요구 사항에 기초한 ID, OD 및 다른 차원의 허용값을 고려합니다 (예를 들어, 압축 부착, 슬라이딩 부착).
단위 변환 (제국에서 메트릭으로 또는 그 반대의 경우):
필요한 경우, 제국 (인치) 및 메트릭 (밀리미터) 단위 사이를 변환합니다.
1
인치
=
25.4
mm
1인치=25.4mm
계산 예제:
샤프트 지름 (ID): 1.5 인치
가구 구멍 (OD): 2 인치
플랜지 두께: 0.25 인치
벽 두께:
벽 두께
=
2
−
1.5
2
=
0.25
인치
벽 두께=
2
2 - 15
- 네
=0.25인치
플랜지 두께: 0.25 인치 (주로)
재료: 강철 으로 뒷받침 된 청동 부시
허용치: ID와 OD에 ±0.001인치
메트릭으로 변환:
샤프트 지름 (ID): 1.5 인치 × 25.4 = 38.1 mm
가구 구멍 (OD): 2 인치 × 25.4 = 50.8 mm
플랜지 두께: 0.25 인치 × 25.4 = 6.35 mm
요약:
내부 지름 (ID): 1.5 인치 (38.1 mm)
외부 지름 (OD): 2 인치 (50.8 mm)
벽 두께: 0.25 인치 (6.35 mm)
플랜지 두께: 0.25 인치 (6.35 mm)
이것은 비메탈리 부시 매개 변수를 계산하는 기본 가이드입니다. 항상 정확한 계산과 재료 선택에 대한 특정 설계 요구 사항과 제조업체의 지침을 참조하십시오.
최신 중국 HS 코드 & 비메탈 부싱 & 자율리케이팅 베어링 - 관세 & 관세, 규정 & 제한, 상륙 비용 계산기, 중국에서 비메탈 부싱에 대한 관세 데이터.오늘 사용자 지정 인용을 받으세요
비메탈 러거링, 납 없는 러거링, 톱니, 기름:특별로 제작된 슬라이딩 러거링
산업용 물품과 안전용품의 신뢰할 수 있는 자유용 베어링 소스높은 운반 능력과 뛰어난 마모 저항성혁신적인 비메탈
가혹한 작업 조건에 대한 베어링
요청 표지 변수 계산기를 사용 하 여 추정만 합니다. 정확성 은 표현되거나 보장 되지 않습니다. 실제 결과 는 다를 수 있습니다.
임페리얼 메트릭 재료: 베어링 ID Max: ID Min: (in) 베어링 OD Max: OD Min: (in) 하우징 B 플랜지 두께:
금속 뒷면CuPb24Sn4
라인러, 좋은 피로 강도
그리고 슬라이딩 성능입니다.
완전히 기름진 연결에 적용됩니다.
엔진의 막대기 또는 주 부시, 그리고
압축기 5500 psi, 1800까지 속도를
fpm 강도: HB45-70, 온도: -40 ~ +400
마찰량: 0.06~0.16
납 없는
∙가공용
∙디자인 자유
틈과 모양의 필요성
높은 특정 부하를 견딜 수 있고
높은 온도
역동적 및 가동적 상태에서 뛰어난 피로 강도
충격 부하 조건
기름과 지방 윤활용에 적합
수역학적 작동에 적합합니다.
✅ 뛰어난 마모 저항성
오스실레이션 운동 하에서 우수한 성능
✅ 얇은 벽 건설 허가
베어링 집합
부하 표면에 힌트 제공
지방을 저장할 수 있는 저장소
연장 된 재유유 간격
| 기술 자료 | |||||||
| 데이터 | 이중 금속 부시 금속 굴착 | ||||||
| SAE-797 | SAE-799 | DIN17670 | BS PB1 | CSn6 ((2.1020) | SAE-783 | ||
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CUSn10 | CuSn6.5P | AlSn20Cu | ||
| 소재 | 강철+ | 강철+ | 강철+ | 강철+ | 강철+ | 강철+ | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CUSn10 | CuSn6.5P | AlSn20Cu | ||
| 합금층 경화 HB | 80~120 | 45~70 | 70~100 | 70~100 | 70~100 | 30~40 | |
| 최대 동적 부하 P N/mm2 | 150 | 130 | 130 | 130 | 130 | 100 | |
| 최대 속도 Vm/s | 기름유유 | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
| 최대 PV 제한 N/mm2·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
| 마찰 계수 u | 00.05~0.10 | 00.05~0.15 | 00.05~0.15 | 00.05~0.15 | 00.05~0.15 | - | |
| 최대 속도 Vm/s | 8 | 10 | 5 | 5 | 5 | 15 | |
| 최대 PV 제한 N/mm2·m/s | 오일 윤활 | 10 | 10 | 10 | 10 | 10 | 8 |
| 마찰 계수 u | 00.04~0.12 | 00.04~0.12 | 00.04~0.12 | 00.04~0.12 | 00.04~0.12 | 00.05~0.02 | |
| 최대 작동 온도 °C | 기름유유 | 150 | 150 | 150 | 150 | 150 | 150 |
| 오일 윤활 | 250 | 250 | 250 | 250 | 250 | 250 | |
| 열전도 W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
| 선형 팽창 계수 | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | |
| 축을 맞추고 | 강도 HRC | ≥53 | ≥45 | ≥53 | ≥53 | ≥53 | ≥270 |
| 거칠성 Ra | 0.32~063 | 0.32~063 | 00.16~0.63 | 0.32~063 | 00.16~0.63 | 00.16~0.6 | |
산업
자동차용 ‧ 변속기 ‧ 킹 핀 부시 ‧ 트럭 브레이크 칼리퍼 부시
농기계
토지 깎는 기계
직물 기계
✅ 기압 장비
기계적 조작
그리고 승강장비
수압 실린더
경로장비
이중 금속 베어링, 납 없는 베어링, 톱니, 기름
중국 슬라이딩 베어링 엔지니어링 팀은 당신의 조립을 검토하고 두 가지 베어링을 확인 할 수 있습니다
그리고 주변 부품들은 성능과 비용 효율성을 위해 최적화됩니다.
비슷한 또는 동등한 사양의 주문형 부시 크기
d = 베어링/추동 세척기 ID
D = 스프러시 래셔 오디
L = 베어링/ 슬라이드 패드의 길이가
W = 슬라이드 패드의 너비
S = 베어링/ 슬라이드 패드 스트로크
크기는 인치 (밀리미터)
