Antifrication 오바레이를 가진 두금속 투관 800 기관 레버 & 벨브 두금속 방위 수풀 주석 청동 지도 합금

Antifrication 오바레이를 가진 두금속 투관 800 기관 레버 & 벨브 두금속 방위 수풀 주석 청동 지도 합금

브랜드 이름: VIIPLUS
모델 번호: 두금속 투관
모크: 협상 가능
가격: 협상 가능
지불 조건: MoneyGram, 서부 동맹, T/T
공급 능력: 캐스팅 바이메탈 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 그라파이트 태도, 금속 방위각, 플랜지된 두 가지 금속으로 된 미끄럼 베어링으로 부싱, 본인 윤활 처리 부싱, 언
자세한 정보
원래 장소:
두금속 방위 제조자
인증:
ISO 9001
비메탈 부싱 재료:
강철로 뒷받침된 비메탈 또는 트리메탈 조립물
적용:
가속 밸브, 샤프트, 가속 레버
부싱 특징:
고강도
구리:
CuSn10Pb10, 기타
종류:
바이메탈 복합 베어링
특징:
유지 보수가 필요 없는, 주석 청동 리드
베어링 부시 공장 가격:
티파니@viiplus.com
자유용 베어링 부시 제조업체:
https://www.viiplus.com
하이 라이트::
철로 뒷받침 된 청동 부시, 비메탈리 부시
비메탈 로저 부시:
철근 뒷면과 청동 덮개로 된 Bimetal 베어링 • 특히 높은... 표준 SAE 792에 대한 Bimetal 평면 베어링에 적합
부시 베어링 제조들 공급자들 수출들:
미끄럼 베어링. 긴, 유지보수가 필요없는 서비스가 다양한 디자인에서 그리고 다른 물질로부터 부싱을 제조합니다. tiffany@viiplus.com, 부싱 - 컨피규어와 구매 -
포장 세부 사항:
수출 판지 목제 깔판 나무로 되는 상자
공급 능력:
캐스팅 바이메탈 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 그라파이트 태도, 금속 방위각, 플랜지된 두 가지 금속으로 된 미끄럼 베어링으로 부싱, 본인 윤활 처리 부싱, 언
강조하다:

두금속 수풀

,

두금속 방위

제품 설명

비메탈 부싱 800 스롤레버 & 밸브 비메탈 베어링 부시는 독특한 틴-브론즈 납 합금과 반 마찰 덮개를 포함하는 정밀 제조 부품입니다.이 혁신적 인 설계 는 진주-황제 합금 의 예외적 인 마모 저항성 및 부식 보호 를 반 마찰 덮개 의 윤활성 특성 과 결합 합니다., 우수한 성능과 내구성을 가져옵니다.

가솔렛 레버와 밸브를 위해 특별히 설계된 이 부싱은 이러한 애플리케이션과 관련된 높은 부하와 빈번한 움직임에 견딜 수 있도록 설계되었습니다.이중 금속 구조는 강력하고 신뢰할 수 있는 연결을 보장합니다., 반 마찰 덮개는 마찰과 열 발생을 최소화하여 시스템의 전반적인 효율성을 향상시킵니다.

이 부싱에 주황-연금 납 합금의 사용은 또한 그 우수한 부식 저항에 기여하여 다양한 환경에서 사용하기에 적합합니다.자동차 엔진에 쓰여진, 산업 기계, 또는 다른 중요한 응용 프로그램, 이러한 부싱은 일관된 성능과 신뢰성을 제공합니다.

또한, 정밀 제조 과정은 각 부시가 지정된 공간에 완벽하게 맞도록 보장하며, 조정 또는 수정의 필요성을 최소화합니다.이것은 설치를 단순화 할뿐만 아니라 무거운 용량 사용의 요구에 견딜 수있는 안전하고 안정적인 연결을 보장합니다..

요약하자면 Bimetal Bushing 800 Throttle Lever & Valve Bimetal Bearing Bushes with Tin Bronze Lead Alloy and Antifrication Overlay are high-quality components that offer superior performance and durability for throttle levers and valves in various applications.

가속 레버 & 밸브 비메탈 베어링 부시 틴 브론즈 납 합금

이중 금속 슬라이딩 베어링은 중국에서 설계 및 제조되며 특정 힌트 및 모양 요구 사항을 충족시키기 위해 사용자 정의 할 수 있습니다.강철 뒷받침 된 Bimetal 또는 Trimetal 구성 스롤레버 & 밸브 샤프트 Bimetal Bushings Tin Bronze Lead Alloy With Antifrication Overlay
가속 밸브 (accelerator valve) 는 가속 밸브의 세క్షన్ 또는 길이를 변경하여 유체 흐름을 제어하는 밸브이다. 가속 밸브와 일방 밸브를 병행하여 일방 가속 밸브로 결합할 수 있다.
비메탈 부시에 의해 뒷받침됩니다고품질의 저탄소 강철그 표면에 진료된 주황 금속 (CuSn10Pb10) 을 가지고 있습니다. 그것은 높은 피로 강도, 부하 용량 및 충격 강도를 가지고 있습니다. 이중 금속 부시, 많은 재료를 절약,제품 비용 성능을 높일 수 있습니다.

Antifrication 오바레이를 가진 두금속 투관 800 기관 레버 & 벨브 두금속 방위 수풀 주석 청동 지도 합금 0

컴포넌트 도입

Antifrication 오바레이를 가진 두금속 투관 800 기관 레버 & 벨브 두금속 방위 수풀 주석 청동 지도 합금 1

CuPb10Sn10
Pb ((%) Fe ((%) Ni(%) Zn ((%) 수 (%)
80.0-11.0 0달러25 ¥15 ₹2.0 780.0-870

강철 + 납 청동 분말


오일로 윤활한 용도로 납 청동 부착류로 뒷받침된 강철 껍질
비메탈 부싱은 높은 부하 용량과 좋은 피로 특성을 가지고 있습니다.

최대 동적 부하 140P N/mm2 최대 온도°C 기름유유 150°C
최대 선형 속도 기름유유 2.5Vm/s 유체 윤활
MAX PV 20.8N/mm2. m/s 축의 지름에 맞추어 HRC ≥ 53
μ 00.05~0.15 0.32~063
최대 선형 속도 유체 윤활 합금층의 경직성 80~120
MAX PV 열전도 계수 47W/mk
μ 선형 팽창 계수 (축) 18x10-6/K

비메탈 베어링 부시

랩 된 복합 슬라이딩 베어링, 구리 또는 틴 접착 스틸/브론즈, DIN 1494 / ISO 3547, 유지 보수 무료, 윤활 주머니와 함께
기술적인 세부 사항
정적 특산량 ≤ 250 [N/mm2] 온도 스트레인 - 40°C ~ + 250°C
특유 부하 용량 역학 ≤ 140 [N/mm2]
슬라이딩 속도 ≤ 2.5 [m/s] 최대 PV 값 2.8 [N/mm2 x m/s]
마찰 값 00.04 [μ] ~ 0.12 [μ] 접촉 면적의 비율 > 75% [%]
소재
지원자료 금속, 금속, 금속, 금속, 금속 슬라이딩 레이어 CuPb10Sn10
용인 사항
주택 Ø H7 셰프트 용도 f7 ~ h8
장착 후 내부-Ø 부시 H9
셰프트 재료
철강, 진화 또는 진화되지 않은
표면 거칠성 ≤ Ra 08
재산
높은 부하 용량 및 진동 운동, 그리고 거친 작동 및 온도 부하를 위해. 윤활유 저장 때문에 장기 연유.
적용 범위
철도 롤러, 건설 기계, 크레인 건설, 농업 기계 (충격 부하)
유지보수
그것은 유지 보수가 적은 부시 재료입니다. 설치 중에 초기 기름기가 필요하며, 그 후 오일 또는 기름으로 주기적인 기름기가 필수적입니다.
장착 자문
주택 장착 벡벌 미니 1.5mm x 15-45°
셰프트 장착 굽기 5mm x 15°, 가장자리가 둥글다
적당한 힘에 꽉 차 있는 덤블을 사용하는 것이 바람직합니다. 장착 시 외부 표면의 지방 윤활이 필요할 수 있습니다.
접착제 접착제는 슬라이딩 표면에 닿지 않아야 합니다!

표준 허용 차원 표

d
D
相配轴径
公差 (公差) h8)
相配座孔
공차 (H7)
압입H7座孔
내 길이
벽 두께
壁厚
注油孔
f1
f2
L0
-0.40
최대
10
15
20
25
30
40
50
60
10
12
10-0.022
12+0.018
+0.148
+0.010
0.995
0.935
4
0.5
0.3
1010
1015
1020
12
14
12-0.027
14+0.018
1210
1215
1220
14
16
14-0.027
16+0.018
1410
1415
1420
15
17
15-0.027
17+0.018
1510
1515
1520
16
18
16-0.027
18+0.018
0.8
0.4
1610
1615
1620
18
20
18-0.027
20+0.021
+0.151
+0.010
1810
1815
1820
1820
20
23
20-0.033
23+0.021
+0.181
+0.020
1.490
1.430
2010
2015
2020
2020
22
25
22-0.033
25+0.021
6
2210
2215
2220
2220
24
27
24-0.033
27+0.021
1.0
0.5
2410
2415
2420
2420
2430
25
28
25-0.033
28+0.021
2515
2520
2520
2530
26
30
26-0.033
30+0.021
+0.205
+0.030
1.980
1.920
2615
2620
2620
2630
28
32
28-0.033
32+0.025
2815
2820
2820
2830
2840
30
34
30-0.033
34+0.025
1.2
0.6
3015
3020
3020
3030
3040
32
36
32-0.039
36+0.025
3215
3220
3220
3230
3240
35
39
35-0.039
39+0.025
3520
3520
3530
3540
3550
38
42
38-0.039
42+0.025
8
3820
3820
3830
3840
3850
40
44
40-0.039
44+0.025
4020
4020
4030
4040
4050
d
D
相配轴径公差(h8)
相配座孔公差 (H7)
압입H7座孔内径公差
벽 두께
壁厚
注油孔
f1
f2
L0
-0.40
최대
25
30
40
50
60
80
90
100
45
50
45-0.039
50+0.025
+0.205
+0.030
2.460
2.400
8
1.5
1.0
4525
4530
4540
4550
50
55
50-0.039
55+0.030
+0.210
+0.030
5030
5040
5050
5060
55
60
55-0.046
60+0.030
5530
5540
5550
5560
60
65
60-0.046
65+0.030
6030
6040
6050
6060
65
70
65-0.046
70+0.030
6530
6540
6550
6560
70
75
70-0.046
75+0.030
7030
7040
7050
7060
7080
75
80
75-0.046
80+0.030
9.5
7530
7540
7550
7560
80
85
80-0.046
85+0.035
+0.215
+0.030
8040
8050
8060
8080
85
90
85-0.054
90+0.035
8530
8550
8560
8580
85100
90
95
90-0.054
95+0.035
9050
9060
9080
90100
95
100
95-0.054
100+0.035
9060
9080
9090
90100
100
105
100-0.054
105+0.035
10060
10080
10090
100100
105
110
105-0.054
110+0.035
10560
10580
105100
110
115
110-0.054
115+0.035
11060
11080
110100
115
120
115-0.054
120+0.035
11550
11580
120
125
120-0.054
125+0.040
+0.220
+0.030
12050
12060
120100
125
130
125-0.063
130+0.040
125100
130
135
130-0.063
135+0.040
13060
130100
135
140
135-0.063
140+0.040
13560
13580
140
145
140-0.063
145+0.040
14060
14080
140100
150
155
150-0.063
155+0.040
15060
15080
150100

적용


그것은 가속 밸브, 샤프, 가속 레버, 수압 모터, 농업 기계 등에 널리 사용됩니다.

Antifrication 오바레이를 가진 두금속 투관 800 기관 레버 & 벨브 두금속 방위 수풀 주석 청동 지도 합금 2

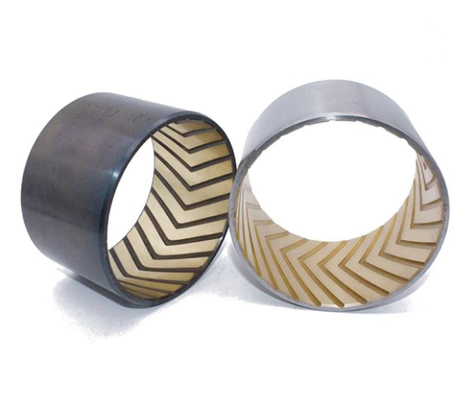

구조


1- 튀긴 청동CUSn10Pb10: 신 착용 저항과 우수한 짐을 운반 할 수 있습니다.
2철기 뒷면: 부싱의 기초를 설정하는 철기 뒷면은 예외적인 안정성, 부하 운반 및 열 분산 특성을 제공합니다.

왜 비플러스 베어링을 선택했지?

비플러스는 비메탈 부싱 시리즈 평면 베어링의 전문 제조업체입니다. 그리고 제품 자체 윤활 베어링을 개발하고 제조했습니다.고객을 위해 모든 종류의 bimteal 부싱을 제공!
Viiplus 고객의 제품 카탈로그 데이터를 보다 쉽게 확인하기 위해 모든 제품 모델의 전자 크기의 앨범은 고객이 언제든지 다운로드 할 수 있도록 만들어졌습니다.따라서 두 당사자의 추적 효율을 크게 향상.

Antifrication 오바레이를 가진 두금속 투관 800 기관 레버 & 벨브 두금속 방위 수풀 주석 청동 지도 합금 3
