제품 설명

보통 방위 건조한 미끄러지기 투관을 기름을 발라 각자



VIIPLUS 방위는 각자 윤활과 개량한 착용 재산을 위해 특별한 중합체 강선을 이용합니다. 각 물자에는 신청의 속도, 짐, 온도, 윤활 및 기계설비에 특정한 착용 비율 종이 있습니다. 높은 짐, 속도 및 불리한 환경을 저항하기 위하여 하는 금속 backingsupports 강선 물자. VIIPLIUS 디자인의 이점은 비록착용을 통하여 강선에서 일어나더라도 입니다,

지원 interlayer는 또한 각자 기름을 바르는 물자입니다.



동적인 착용 표면으로 달력에 적히는 POM를 가진 금속 기질에 소결된 다공성 청동. 최적 성과를 위해 경계 윤활을 요구합니다. 높은 PV 등급, 낮은 속도. 채광 장비, 회전 선반, 스키 리프트 및 청동 투관이 이용되는 다른 신청에서 통용되는.



기술적인 산업용품, 특히 감싸인 소매 (윤활을 위해 또는 기름을 발라 각자)의 국제적인 공급, 개인화된 POM 수풀,

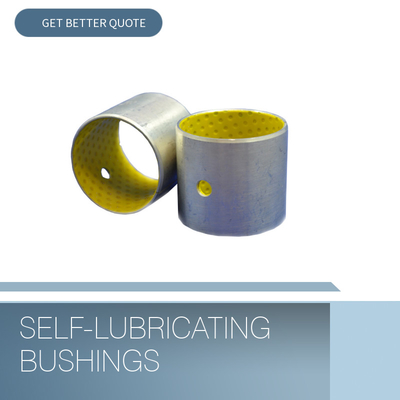

회전과 진동 운동, 더 긴 relubrication 간격, 더 짧은 착용, 더 낮은 감수성, 흡수 없음 및 그러므로 좋은 물의 가장자리 선적에 팽윤 없음 행동 때문에 적당한, 더 적은 정비 소요를 위해 POM 합성 건조한 미끄러지는 투관 충격 짐에 좋은 저항 감쇠. Pom 합성 건조한 미끄러지는 투관, 반지 제작자, Mfg 수풀은 3개의 확고하게 접착된 층을 가진 복합 재료에, Pom 합성 건조한 미끄러지는 투관 근거를 둡니다: 기초로 강철, 중간 레이어로 둥근 소결된 청동색 분말 및 입히는 층으로 변경된 POM. 그것은 낮은 속도, 어려운 작동 조건 및 정상적인 온도에 적절합니다, 비용을 저장하고 모든 구리 반지의 정상적인 보충을 가진 그것의 서비스 기간을 연장합니다.



그것이 무거운 짐의 밑에 자전 그리고 흔들리는 저속 동의, 뿐 아니라 유동성 윤활을 형성하게 쉽지 않은 짐의 밑에 열리고는 그리고 닫히기를 위해 특히 적당합니다 입니다. 경계 윤활의 상태 하에서, 그것은 급유 그리고 정비 없이 오랫동안 사용될 수 있습니다. 그것의 표면에 플라스틱 층은 과정을 형성하는 갱구 소매에 있는 일정량의 한계를 넣어두골, 더 나은 집합 크기를 달성하는 구멍으로 누르기 후에, 스스로 가공될 수 있습니다.
현재, 그것은 야금술 기계장치, 채광 기계장치, 물 관리 기계장치, 자동차 섀시, 건축기계, 농업 기계장치, 강철 회전 기계장치에서 주로 등 사용됩니다.











매끄러운 중합체 금속 반지의 우량한 성과는 그들의 유일한 합성 구조에 근거를 둡니다:
·PTFE로 및 충전물 또는 내밀린 열가소성 테이프 풍성하게 하는 임신된 감마재 코팅
·높은 착용 저항을 위한 다공성 소결된 청동색 간격 장치
·높은 기계적인 저항을 위한 강철 또는 청동 지원



건조한 미끄러지기 투관 소매는 자전 및 진동 신청에서 사용될 수 있습니다. 긴 relubrication 간격에 정비 소요 감사를 낮추십시오. 가장자리 선적에 더 적은 착용, 더 적은 감수성 및 수분 흡수 없음. THX에는 좋이 질 있고 충격 짐에 저항합니다 감쇠.





물자



·주석 도금되는 지원 자료 강철
·중간 레이어 소결된 청동
·층 아세탈 수지/POM를 미끄러지기





성과 이점



·pom 합성 건조한 미끄러지기 투관 낮 마찰 방위를 가진 효율성을 개량하십시오

·장시간 서비스 기간

·영 정비

·조밀한, 라이트급 선수 디자인

·감소된 소음

·빠르고, 간단한 집합

·개량된 조작상 효율성





기술적인 자료



최대. 짐	정체되는	250 N/mm2 (36,000 PSI)
	아주 저속	140 N/mm2 (20,000 PSI)
	/전류를 고주파로 변환시키기 자전	60 N/mm2 (8,600 PSI)
최대. PV		3.0 N/mm2*m/s (85,000 PSI-FPM)
온도 편차		-40°C에 +130°C (- +260°F)에 40°F
최대. 속도	기름을 바르는	0.5 m/s (100 FPM)
	기름을 바르는	2.5 m/s (500 FPM)
열 전도도		4 W (m*K) - 1
열팽창률		11*10-6*K-1
마찰률		0.05 - 0.20

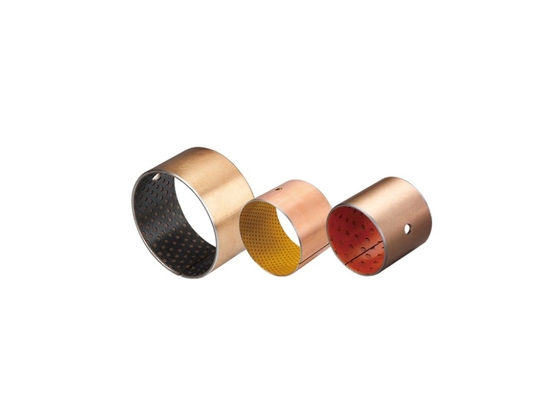

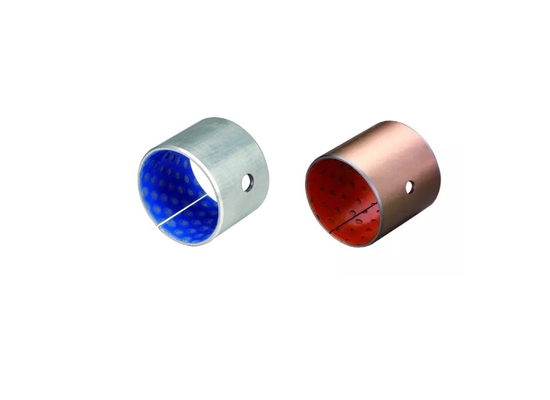

투관 유형

1. 똑바른 투관

2. 플랜지 투관

3. 돌격 세탁기

4. 지구

5. 비표준 제품은 또한 avalidable 입니다



미터 크기 – 방위를 전 기름을 바르기

D   SHAFTH7 T h f1 f2 L0-0.40 분 MAX 10 15 20 25 30 35 40 45 50 60 10 12 10-0.022 12+0.018 0.955 0.980 4 0.6 0.3 1010년 1015년 1020년               12 14 12-0.027 14+0.018 1210년 1215년 1220년               14 16 14-0.027 16+0.018   1415년 1420년               15 17 15-0.027 17+0.018   1515년 1520년 1525년             16 18 16-0.027 18+0.018   1615년 1620년 1625년             18 20 18-0.027 20+0.021   1815년 1820년 1825년             20 23 20-0.033 23+0.021 1.445 1.475 0.6 0.4   2015년 2020년 2025년 2030년           22 25 22-0.033 25+0.021   2215   2225             25 28 25-0.033 28+0.021 6   2515 2520 2525 2530           28 32 28-0.033 32+0.025 1.935 1.970 1.2 0.4     2820   2830           30 34 30-0.033 34+0.025     3020 3025 3030 3035 3040       35 39 35-0.039 39+0.025     3520   3530 3535 3540       40 44 40-0.039 44+0.025 8     4020   4030 4035 4040   4050   45 50 45-0.039 50+0.025 2.415 2.460 1.8 0.6     4520   4530   4540 4545 4550   50 55 50-0.046 55+0.030         5030   5040   5050 5060 55 60 55-0.046 60+0.030         5530   5540   5550 5560 60 65 60-0.046 65+0.030         6030   6040   6050 6060 단위: mm　 d D 갱구 주거 H7 T h f1 f2 L0-0.40 분 MAX 40 50 60 80 90 95 100 110 120 65 70 65-0.046 70+0.030 2.415 2.460 8 1.8 0.6 6540   6560             70 75 70-0.046 75+0.030 7040 7050   7080           75 80 75-0.046 80+0.030 7540   7560 7580           80 85 80-0.046 85+0.035 2.385 2.450 9.5 1.8 1.8 8040   8060 8080           85 90 85-0.054 90+0.035 8540   8560 8580           90 95 90-0.054 95+0.035 9040   9060 9080 9090         100 105 100-0.054 105+0.035   10050   10080   10095       105 110 105-0.054 110+0.035     10560 10580   10595   105110   110 115 110-0.054 115+0.035     11060 11080       110110   120 125 120-0.054 125+0.035 1.8       12060 12080       120110   125 130 125-0.063 130+0.040     12560             130 135 130-0.063 135+0.040   13050 13060 13080     130100     140 145 140-0.063 145+0.040   14050 14060 14080     140100     150 155 150-0.063 155+0.040   15050 15060 15080     150100     160 165 160-0.063 165+0.040 9.5   16050 16060 16080     160100     170 175 170-0.063 175+0.040   17050   17080     170100     180 185 180-0.063 185+0.040   18050 18060 18080     180100     190 195 190-0.072 195+0.046   19050 19060 19080     190100   190120 200 205 200-0.072 205+0.046   20050 20060 20080     200100   200120 220 225 220-0.072 225+0.046 9.5   22050 22060 22080     220100   220120 240 245 240-0.072 245+0.046   24050 24060 24080     240100   240120 250 255 250-0.081 255+0.052   25050 25060 25080     250100   250120 260 265 260-0.081 265+0.052   26050 26060 26080     260100   260120 280 285 280-0.081 285+0.052   28050 28060 28080     280100   280120 300 305 300-0.081 305+0.052   30050 30060 30080     300100   300120







포용력



·주거 Ø H7
·D의 범위 안에 거치 후에 안 Ø 덤불로 둘러싸기
·갱구 포용력 H8



영업성적


건조한	가난한
기름을 바르는 기름	좋은
기름을 바르는 윤활제	아주 좋은
기름을 바르는 물	가난한
기름을 바르는 가공 액체	가난한



주를 이용하십시오

·이 그들의 좋은 미끄러지기 재산 및 소형 디자인 때문에 합성 건조한 미끄러지기 투관은 pom 곳에 합성 건조한 미끄러지기 투관 배열을 위해 특히 적당합니다:
·유지 보수가 필요 없는 가동은 전제조건입니다
·윤활유의 기아의 위험이 있습니다
·윤활유는 이용되거나 금지되지 않을지도 모릅니다.
·공간은 한정됩니다.



Pom 합성 건조한 미끄러지기 투관은 무거운 짐을 저항하는 것이 필요한 장치를 품기를 위해 주로, 그리고 회전 진동하는 운동이 상대적으로 느린 지 곳에 사용됩니다.



신청

간헐 가동 또는 경계 윤활 포함 신청을 위해 추천하는.



자동: 중단 합동, 킹핀 집합, 합동 경첩을, 조타 및 다른 결합 몰기의 자동차 조음
합동 및 후방 포좌 경첩.



공구: , 및 축융기 갈기 다 램 압박에 있는 교련에 있는 스핀들 및 램 가이드 판.



농업 장비: 가마니 누산기를 위한 변속기, 클러치 집합, 가마니 여행 및 바퀴 피마자 회전대, 수확기를 위한 정면 차축 선회축 방위, 조타 더 안일한 상자 방위 및 킹핀 방위…



pom 합성 건조한 미끄러지기 투관은 윤활유가 지속적으로 또는 반복적으로 공급될 수 없는 신청을 위해 특히 적절합니다.



가용성

표준 원통 모양 투관, 돌격 세탁기는, 투관 플랜지를 붙이고 지구는 유효합니다.



주문하기 위하여 제작되는 미터 방위 및 제국 투관: 표준 투관은 특별한 차원, 반 투관, 노치 각인 얻어진, 특별한 모양 윤활유 구멍 및 기계로 가공한 강저 찾아내기를 가진 방위의 주문을 받아서 만들어진 투관 디자인에서 형성합니다
