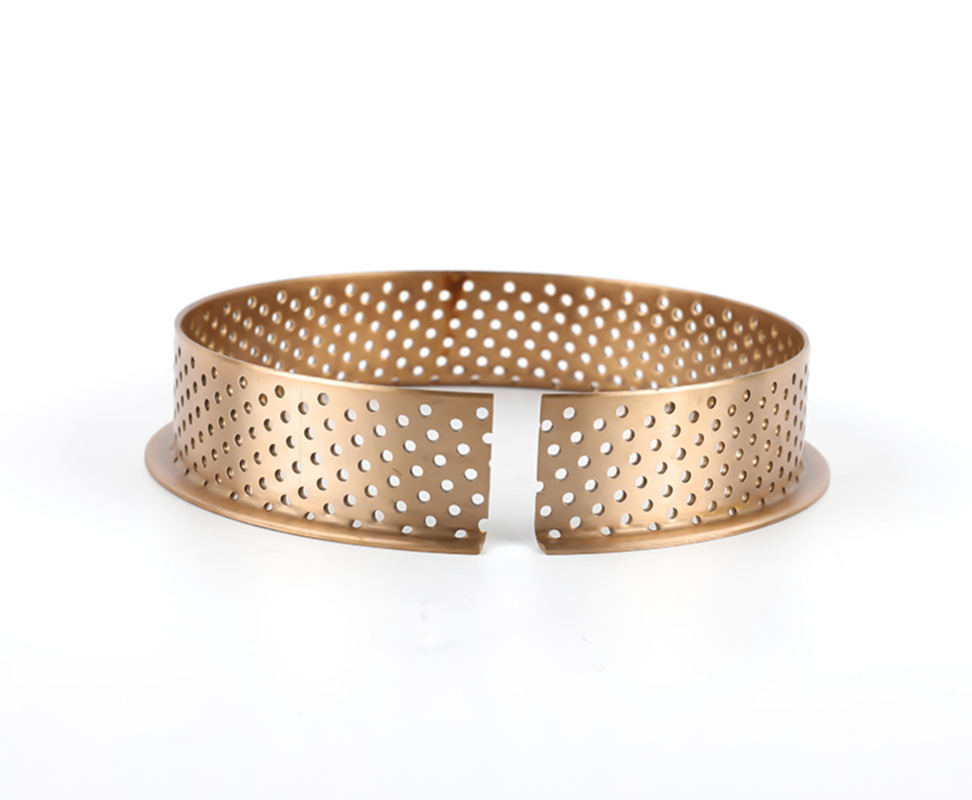

스플리트형 CuSn8 브론즈 플랜지 슬라이드 베어링

원래 장소 브론즈 베어링 제조사들
브랜드 이름 https://viiplus.com
인증 DIN 1494, ISO 3547,CuSn8P (DIN 17662)
모델 번호 천공 천공된, 낮은 유지보수 필요성 DIN 1494 / ISO 3547, 미리 기름을 친 태도 브론즈 부싱으로, 태도를 미끄러지게 하는 래핑한 브론즈
최소 주문 수량 어떤 최소 명령량도 금속을 입히지 못하는 표준 크기
가격 Flange Bronze Bushings High Quality Price Ratio B2B
포장 세부 사항 표준 수출 PACKING.CARTONS/깔판 /WOODEN 케이스
배달 시간 7-20 일
지불 조건 미리 TT
공급 능력 퍼포레이티드 브론즈 베어링, 평범한 브론즈 랩드 베어링

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
Meterial 슬라이드 베어링은 주석 청동 CuSn8P를 청동빛으로 만듭니다 . 유형 청동제 플랜지 부히스
내부 표면 브론즈 베어링은 그리스 저장 용기로, 다이아몬드 주유 상품 주문으로 CuSn8으로 만들었습니다 방위 크기 메트릭 사이즈, 인치 사이즈 차원과 재료
신청 호이스팅, 채탄기, 임업기계, 농기계 기타 등등에 대해 넓게 사용된 브론즈 부싱을 분리하세요. 특징 스플리트형 브론즈 부싱
더 좋은 인용문을 얻으세요 tiffany@viiplus.com 베어링 부싱 제조사를 자가 윤할하기 https://www.viiplus.com/
브론즈 부싱 제조들과 공급자들 https://www.viiplus.com/ HIGH 표시등 소결된 브론즈를 자가 윤할하는 CuSn8 브론즈 부싱, 브론즈 소매 평범한 부시 베어링, CuSn8P 평범한 부시 베어링, 평범한 부시 베어링
특징 브로메트, FB090, BRM10, WB800 전문 브루노소프 비디오
HIGH 표시등 CuSn8P (DIN 17662) 브론즈 부싱 미끄럼 베어링 부싱 형태 cusn8 래핑한 브론즈 부싱의 미끄럼면은 처음에 그리스로 채워질 다이아몬드 형태 포켓을 포함합니다 .
부싱 제조사 래핑한 브론즈 부싱은 라르리 잘 오염의 높은 수준이 재주유를 필요하게 하는 적용에 적합한 particu입니다 . 부시 베어링 제조들 공급자들 수출들 미끄럼 베어링. 긴, 유지보수가 필요없는 서비스가 다양한 디자인에서 그리고 다른 물질로부터 부싱을 제조합니다. tiffany@viiplus.com, 부싱 - 컨피규어와 구매 -
하이 라이트

CuSn8 브론즈 플랜지 슬라이드 베어링

,

125HB 플랜지 슬라이드 베어링

,

스플리트형 브론즈 플랜지 베어링

메시지를 남겨주세요
제품 설명

슬라이드 베어링 플랜지 사이즈 청동재 CuSn8 단본위제 브론즈 부싱

건설 기계를 위해 (090)에 금속을 입히는 래핑한 브론즈

베어링 제품에 기름을 쳐 중국의 뛰어난 본인인 중국으로부터의 수력학을 위한 굴려진 CuSn8 브론즈 슬라이딩 부시에서 지탱하는 고급 품질 단본위제 브론즈 부싱.



래핑한 브론즈 베어링, 표면 굴려진 다이아몬드는 오일 저장부의 역할을 수행합니다, 그것이 좋은 피로 강도와 베어링 캐패시티, 부식 저항성, 마모 방지를 가집니다. 실제로, 다른 근무 조건에 따르면, 불순물의 다른 등급은 매트릭스에서 사용될 수 있고 표면이 기름 구멍과 홈의 다른 형태로 처리될 수 있습니다.

하락 브론즈 플랜지 베어링, 구리와 동 합금 용 부싱을 위한 당신의 전문의, 유혈과 슬라이드 베어링. 단본위제 브론즈 부싱

BUJE BRONCE 35X40X20 WB802

BUJE BRONCE 50X55X40 WB802

플랜지 래핑한 브론즈 베어링, 미끄럼 베어링

래핑한 브론즈 퍼포레이티드 태도, 채탄기를 위해 넓게 사용된 Split 브론즈 부싱.

부싱을 말아주는 것으로 감싸진 브론즈 부싱은 안출된 CuSn8 재료로 만들어지고 그들의 박막형 구조에도 불구하고, 그들은 바른 높은 로드에 견딥니다. 그러므로, 이러한 브론즈 부싱은 청동제 흔들리는 부싱 (발진 이동)을 위한 것이며, 굴려진 부싱을 위해 가장 공동 사용.

우수한 주석 청동재는 부싱에 우수한 슬라이딩 특성과 높은 마모 방지를 제공합니다.

굴려진 부싱은, 한편으로는, 주유 주머니와 표준화 차원에서 사용됩니다. 부싱의 이런 유형의 장점은 그것이 어떠한 바람직한 길이에 줄어들 수 있다는 것입니다.

우리는 또한 당신의 상술에 따라 특수한 설계와 크기를 제공합니다.



물성 (지침 값)



비중 : 8,8 kg/dm3 열 팽창율 (20 - 300' C) : 18,5 10-6/K
열전도율 : 마크와 60 탄성 계수 (20' C) : 115 kN/mm2



강도 특성 (지침 값)



견고성 : 125 브리넬경도 인장 강도 르텀 ; 470 N/mm2
0,2%-생산량 핵심 Rpp0,2 : 300 N/mm2 한 파괴시 연신 : 40 %



래핑한 브론즈 부싱 - 소재 설명



우수한 슬라이딩 특성과 주석 청동. 물질은 높은 마모 방지, 부식 저항성과 피로 강도가 요구될 때 특히 적당합니다.

굴려진 부싱의 박막형 벽 건설 때문에, 그들은 매우 높은 특정힘들을 흡수할 수 있습니다. 이것들은 상대적으로 트식-월드 거꾸로 된 부싱을 위해 보다 더 높을 수 있습니다. 매우 높은 로드는 특히 변동 브론즈 부싱스 (진동식 모션)로, 가능합니다.

재료 선임 : CuSn8P DIN ISO 4382-2

구성 (지침이 매스 프랙션을 평가합니다) :

Cu 91,3%, 스킨 8,5%, P 0,2%



퍼포레이티드 브론즈 부싱은 주유 차를 증가시킵니다.



요청 측은 카탈로그에 없습니다, 플스가 오늘 우리와 연락합니다!



상술. 재료, 브론즈 (CuSn8). 순응한 법정의 유해 물질 (RoHS)의 산업 기준 / 순응하는, 제한다. 일반적입니다.

브론즈 베어링은 그리스 저장 용기로 CuSn8으로 만들었습니다

래핑한 브론즈 부싱은 주석 청동 CuSn8P로 만들어집니다.
표면은 유류 절약을 위해 보존되는 다이아몬드 원유 소켓에 의해 펀칭됩니다. 브론즈 부싱 제품은 좋은 피로 방지, 부식방지, 찰과상 방지와 부하 용량을 가지고 있습니다.



CUSN8/CUSN6 브론즈 부싱과 태도는 조사합니다,





래핑한 브론즈 - 곧은 부싱 메트릭 사이즈 D 12 - 100 밀리미터

온라인, 플랜지된 브론즈 부싱을 지니는 래핑한 브론즈

당신이 유지보수가 필요없는 브론즈 미끄럼 베어링을 찾고 있습니까?



일반 속성


라미네이트된 부싱의 특징은 그들의 박막형 벽 구조입니다. 그러므로, 공간은 똑같은 샤프트 직경과 브론즈 부싱을 요구했고 똑같은 응력 매개 변수가 거꾸로 된 부싱 또는 심지어 회전하는 브론즈 부싱을 더 결코 위한 것이 아닙니다. 이것은 더 큰 샤프트 직경을 위해 더 중요합니다. 굴려진 부싱은 플랜지와 함께 공급될 수 있습니다.





브론즈 부싱의 무방한 부하 용량



굳어진 샤프트와 브론즈 부싱 재료의 무방한 부하 용량의 지침 값이 브론즈 부싱 (진동식 모션)을 흔들거나, 그리스 윤활유와 더불어 최고 v = ~ 0.01까지 초당 미터를 가속시킵니다 : 120 N/mm2

회전하는 shaft > 2 초당 미터 : 40 N/mm2



설치 허용 오차





명목상 차원 d1   설치 허용 오차
더 크게 보다 금고 주택 H7 주택 H7 (중앙) 안으로 증가하는 것 뒤에 브론즈 부싱 inside-Ø
10 18 0 / +0,018 0 / +0,043
18 30 0 / +0,021 0 / +0,052
30 50 0 / +0,025 0 / +0,062
50 80 0 / +0,030 0 / +0,074
80 120 0 / +0,035 0 / +0,087
120 180 0 / +0,040 0 / +0,100
180 250 0 / +0,046 0 / +0,115
250 305 0 / +0,052 0 / +0,130


3547 파트 2 DIN 1494 / ISO에따르면 체크하세요
플랜지 직경 [d3]는 황무지와 DIN ISO 2768에 따라 규정됩니다
원통이고 플랜지된 브론즈 부싱에 대한 폭 허용한도
외부 직경 [d2] 100 밀리미터까지의 폭 [b1] : ±0,25 밀리미터
외부 직경 [d2] 100 밀리미터 보다 더 큰 폭 [b1] : ±0,5 밀리미터



산업적 미끄럼 베어링



구멍 패턴을 견디는 플랜지 슬라이드

구멍 패턴 (LD = 저장소와 장기 주유)과 구멍 패턴 LD 슬라이드 베어링과 슬라이드 베어링은 그리스의 모든 타입에 적합합니다. 주유 상품 주문 ST와 부싱은 쉽게 구멍 패턴 LD로 슬라이드 베어링에 의해 대체될 수 있습니다. 장점 : 때와 유혈에서 웨어 입자의 수집



장점 :

  • 완전히 재활용할 수 있습니다
  • 기계가공된 청동제 부싱스 보다 더 노력하지 않고
  • 최소 공간 요구
  • 기계가공된 브론즈 부싱스와 비교되거나 청동제 부싱스를 회전시키는 중량 감소
  • 그러므로 특히 변동 브론즈 부싱스에 적합한 높은 로드 내력
  • 홈은 날인됩니다
  • 가능한 장기 주유를 위한 그리스 저장고



사용 지시



매우 좋은 열 안정성, 매우 좋은 부식 저항성, 마모 저항자와 높은 로드 내력 브론즈. 굳어진 샤프트는 높은 로드에 필요합니다.

사용 : 충격과 충격 하중 하에 둥근 평범한 브론즈 부싱, 유압 실린더에서 브론즈 부싱, 굴삭기 접합부의 지브에서 그리고 농기계에서 브론즈 부싱.

플랜지-접촉 부싱을 위해 :

  • 광선이고 축방향 힘들은 부싱에 흡수됩니다
  • 스러스트와셔와 원통형 부싱 대신에, 오직 1이 부싱 요소를 청동빛으로 만듭니다
  • 높은 치수 안정성 ; 예를 들면 스러스트와셔를 위해, 빠진 작동 고정



평범한 미끄럼면 평범한 슬라이드 베어링과 슬라이드 베어링은 적당한 주유가 보증되는 슬라이드 베어링 애플리케이션에서 사용됩니다.



애플리케이션 :

높이오르면서, 기계류를 채굴하기,
임업기계, 농기계 기타 등등.

재료 :

CuSn8P

비중 :

8.8g/cm3

최대 동하중 :

100N/mm2

최대 선 속도(그리스) :

2m/s

맥스 PV 값 그리스 :

2.8N/mm2·m/s

압착힘

>460N/mm2

힘 N/mm2를 만드세요

>280N/mm2

견고성 :

90-150

메이팅 축

견고성 ≥50, 거칠기 0.4-1.0

작동 온도

- 40~+150oC

마찰계수

0.06~0.15

선형 팽창 계수

18.5×10-6/K

열전도 계수

58W/m·K

서비스 수명과 비용효율성에 대한 계속 증가하는 수요에 결합된 계속 늘어나는 전력 밀도와 에너지 효율의 조합이 성분과 생산에 대한 더 높은 요구로 이어집니다. 지나서 결합은 특별히 개발되고 양쪽 거꾸로 된 굴려진 미끄럼 베어링을 위한 가장 진보적 제조 기술과 고성능 자재를 제조했습니다, 청동제 미끄럼 베어링이 이상적으로 건설과 농기계와 수력 산업의 경향과 미래 요구 사항에 적합합니다.



박막형 벽 슬라이드 베어링



브론즈 베어링은 기름 구멍이 고르게 그것에서 분배된 채로 브론즈로 만들어집니다. 태도의 양쪽 끝이 조립되기 전에 그것을 모을 때, 태도는 그리스로 미끄럽게 되어야 하고 seals.FB092가 기계가공되고, 기타 등등이도록 조립하기 쉽거나 쉬운 풍부한 오일 저장부라는 유리한 입장에 있습니다. 그것은 완전한 구리 재질에 의해 만들어진 부싱을 대체할 수 있습니다, 게다가 그것이 전달 기계를 포함하는 중간 부담과 저속도의 조건이 편리합니다. 감아올리기 장치, 윈치, 정렬 기계, 기타 등등.



기재

CuSn8P0.3 또는 CuSn6.5P0.1

견고성

HB90~120

온도 한계

-100C~200C

부하 용량

60N/mm2

제한 속도

2.5m/s





설치 허용 오차



명목상 차원 d1



설치 허용 오차



더 크게 보다

금고

주택 H7

주택 H7 (중앙) 안으로 증가하는 것 뒤에 베어링 inside-Ø

10

18

0 / +0,018

0 / +0,043

18

30

0 / +0,021

0 / +0,052

30

50

0 / +0,025

0 / +0,062

50

80

0 / +0,030

0 / +0,074

80

120

0 / +0,035

0 / +0,087

120

180

0 / +0,040

0 / +0,100

180

250

0 / +0,046

0 / +0,115

250

305

0 / +0,052

0 / +0,130





주유 상품 주문 ST와 원통 브론즈 부싱



래핑한 브론즈 부싱래핑한 브론즈 부싱





구멍 패턴 LD와 원통 브론즈 부싱





래핑한 브론즈 부싱래핑한 브론즈 부싱

밀봉 LDD와 원통 브론즈 부싱



래핑한 브론즈 부싱래핑한 브론즈 부싱





외부이고 안쪽 챔퍼링



s*

f1

f2

1

0,6 ± 0,4

최대. 0,4**

1,5

0,6 ± 0,4

0,4 ± 0,3**

2

1,2 ± 0,4

0,4 ± 0,3

2,5

1,8 ± 0,6

0,6 ± 0,4

* S = b2 = (d2 - d1) / 2
** 선택적 둥근 코너



주유 상품 주문 ST와 플랜지된 브론즈 부싱



래핑한 브론즈 부싱래핑한 브론즈 부싱



구멍 패턴 LD와 플랜지된 브론즈 부싱



래핑한 브론즈 부싱래핑한 브론즈 부싱





주유 상품 주문과 브론즈 부싱

주유 눈금과 부싱은 수년 동안 그들 자신을 입증한 슬라이딩 요소입니다. 이미 벨트에 통합된 주유 불황은 고르게 전체 주행면에 분포되어 있습니다. 샤프트가 모여지고, 전체 태도 위에서 균일한 그리스막을 보증하기 전에 그들은 그리스로 채워집니다.
주유 구멍과 수풀들의 이점은 그들이 주유 구멍에 대한 어떠한 단점도 야기시키지 않고 어떠한 바람직한 폭에 줄어들 수 있다는 것입니다.





밀봉과 브론즈 부싱



부싱과 밀봉이 개별적으로 설치되어야 하는 알려진 평범한 브론즈 부싱 디자인과는 대조적으로, 준공부로서 부싱과 밀봉을 얻는 것은 또한 가능합니다.



밀봉과 브론즈 부싱은 하기 장점을 가집니다 :



  • 실행 시간은 의미 심장하게 확대됩니다 :
    - 그리스가 밀봉을 통하여 탈출하기 전에 브론즈 부싱으로서의 최적 주유는 먼저 충전됩니다
    - 수분 진입에 대한 보호와 모든 종류의 이물
  • 일반적 밀봉과 비교하여 최소 공간 요구 사항
  • 재활용할 수 있는 밀봉과 평범한 브론즈 부싱 100%
  • 단지 한 준공부는 질서있고 모이고, 어떤 다른 지역들이 아니고 저장이 단순화됩니다



밀봉의 특성 :



  • 높은 마모 저항력과 최대 밀봉 효과와 결합된 넓은 온도 영역 에 매우 좋은 유연성
  • 샤프트에서 밀봉 립의 어떤 축소
  • 심지어 로드와 주변압력 하에 선형 지지
  • 그리스, 오일과 유압유에 대한 우수한 저항성
  • 자외선에 대한 고저항체와 재료의 노화



주유



단지 그것은 마찰학 시스템에 중요한 부싱과 손잡이가 아닙니다 ; 주유와 환경은 (기타 등등, 예, 공기, 가스, 소금이 급수되기 때문에, 먼지를 터세요) 똑같이 중요합니다. 환경은 일반적으로 전혀 제어 가능한, 다른 주유가 아닙니다.

주유는 슬라이딩 특성만을 향상시키지 않습니다 ; 더 나은 장점은 또한 달성됩니다 :

  • 긴 서비스 라이프
  • 샤프트의 코로우젼 프로텍션
  • 먼지와 먼지를 밀폐하세요
  • 낮은 쓸림물 키 손실

마찰은 로드와 움직임 하에 2구의 시체의 작용에 의해 초래됩니다. 마찰과 웨어를 감소시키기 위해, 윤활유는 극단적으로 중요 기능을 수행합니다 : 그것은 부싱과 샤프트의 금속 표면을 분리합니다.



밀봉과 청동제 부싱스의 설치와 주유


1. 브론즈 부싱을 가압하기
부싱은 말 탄 밀봉으로 안에 눌러집니다. 가이드 샤프트와 어깨 사이의 밀봉 립을 위한 자유 회전과 어깨 맨드릴은 무오류 설치를 보증한다고 추천받습니다. 밀봉이 레코드 동안 손상되지 않도록 자유 회전은 필요합니다. 어깨 맨드릴은 적어도 3의 밀리미터 X 15'의 리드인 챔퍼를 가지고 있어야 합니다.
그러나, 부싱은 또한 플레이트로 안에 눌러질 수 있습니다. 여기에서, 밀봉은 부싱의 중앙을 향하여 탄력적으로 프레싱되고, 프레스-피팅 절차 뒤에 그것의 원 포지션에게 되돌아갑니다.
2. 샤프트를 탑재하기
샤프트를 탑재할 때, 그것은 밀봉 립의 내경은 샤프트 보다 더 작은 직경을 가지고 있다는 것을 고려하여야 합니다. 그러므로, 용이한 삽입을 허락하기 위해 샤프트는 적어도 3의 밀리미터 X 15'의 챔퍼를 가지고 있어야 합니다. 샤프트가 가볍게 삽입 전에 기름이 발라지면 장착은 더욱 단순화됩니다.
3. 브론즈 부싱에 기름을 치기
밀봉 없이, 그리스 니플 를 경유하는 브론즈 부싱의 완전 충진은 보증되지 않습니다. 강조하지 않은 지역에서, 그리스가 빨리 새는 반면, 응력 영역은 채워지지 않은 채로 남아 있습니다. 밀봉은 스로틀 프레셔가 주유 동안 브론즈 부싱에서 조성되게 하며, 단지 부싱의 이에 따라 뒤에는 바의 그리스가 밀봉을 통하여 탈출합니다. 부싱이 그리스 니플을 통해 기름을 칠 수 없으면, 샤프트를 탑재하기 전에 부싱이 잘 기름을 친다는 것을 확인하세요.



브론즈 부싱 제거와 샤프트 허용한도

상황 : 브론즈 부싱 제거 :
윤활 상태 : 그리스 >0,1 밀리미터
윤활 상태 : 기름 소형
로딩되세요 : 크게 소형
로딩되세요 : 소형 크게
움직임 : 슬로우 소형
움직임 : 진동 소형
움직임 : 단식하세요 크게



중심 브론즈 부싱의 필요한 행위는 공급된 주유, 로드와 미끄림 속력에 의존합니다.
테이블은 당신이 필수 공백을 선택할 수 있도록 도와 주도록 의도됩니다. 곡선은 일반적 기계공학과를 위해 설계됩니다. 거친 작동에서 브론즈 부싱과 함께, 곡선은 위로 향하여 쉽게 초과될 수 있습니다.
샤프트에 대한 허용한도는 최소 요구 행위에 따라 설정되어야 합니다. 허용한도 수업은 높은 요건을 위한 IT6과 노멀 케이스에서 IT7 또는 IT8이어야 합니다.

만약 내경 허용한도 H9와 표준 부싱이 사용되면, 그것이 E 또는 F와 샤프트를 허용한다고 추천받습니다. 브론즈 부싱이 로딩하는 제공되는 H 허용한도와 샤프트가 너무 높지 않기 때문에 하우징 구멍은 H7에서 F7으로 확장할 수 있습니다. 부싱은 각각 주택에 첨부하고 부싱 구멍이 조금 더 큽니다. 이것은 너무 작은 브론즈 부싱 제거가 회피될 수 있는 것을 의미합니다.
