| 브랜드 이름: | BRAND CHINA REPLACMENT OILES 500 GUIDE BUSHINGS |
| 모델 번호: | 청동색 흑연 마개 투관은 포용력을 만났습니다 |
| 모크: | 300 조각/조각 (Min. Order) |
| 가격: | $0.10 - $3.00 / Pieces |
| 지불 조건: | 미리 TT, L/C, 서부 동맹 |
| 공급 능력: | 플러그 그라파이트 태도, 중국, 제조들, 공급자들, 공장, 도매이, 금속 저널 베어링, 두 본인 급유 태도, 복합체 스러스트 베어링, 부싱, 그라파이트 불순물 태도, 플랜지 무쇠 |

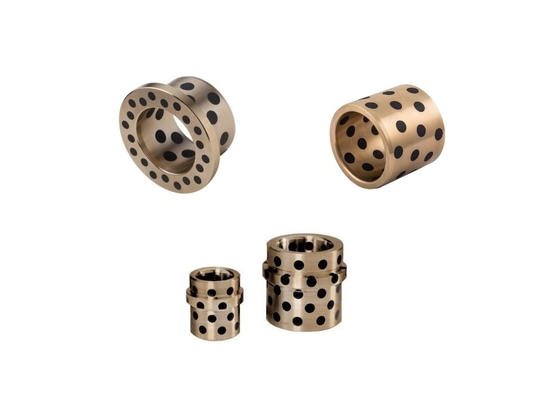

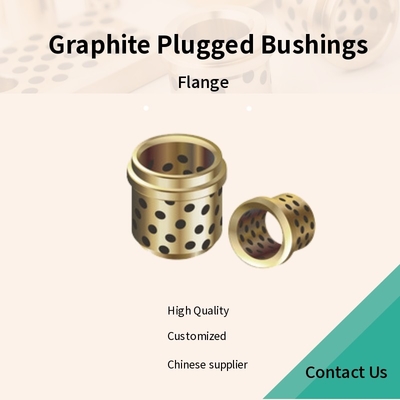

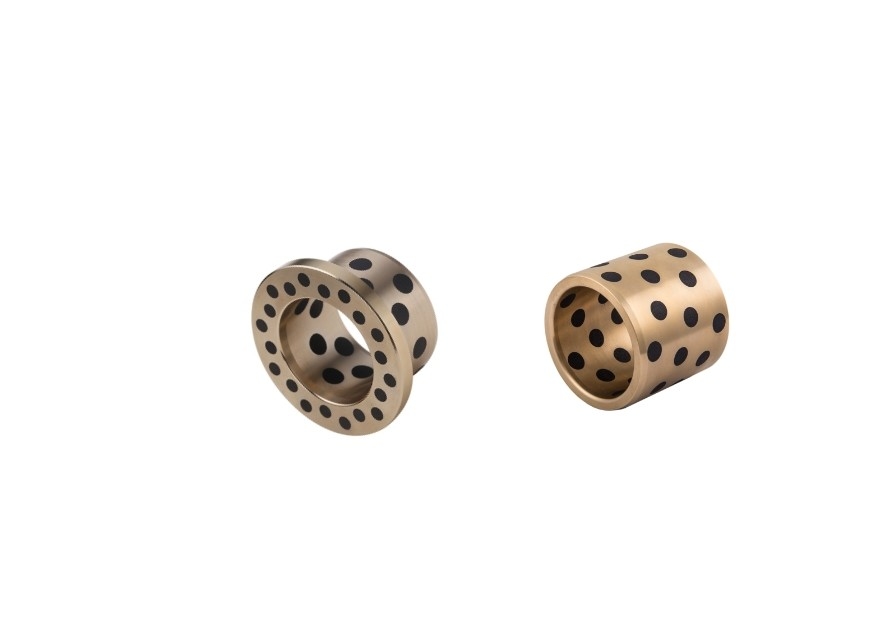

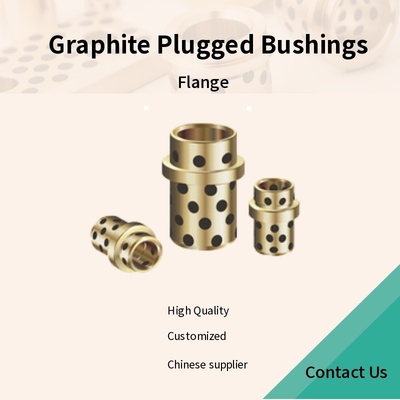

플랜지 칼라 브론즈 플러그 된 베어링, 자기 윤활 베어링 메트릭 사이즈는 플랜지 칼라 디자인을 가진 브론즈 재료로 만들어진 베어링을 의미합니다.이러한 베어링은 종종 자동 윤활 성질을 제공하기 위해 윤활 화합물로 연결되거나 채워집니다.그들은 메트릭 크기로 제공됩니다, 즉 그들의 크기는 밀리미터 (mm) 와 같은 메트릭 단위로 지정됩니다.
이러한 베어링은 일반적으로 윤활이 어렵거나 실용적이지 않을 수있는 응용 프로그램에서 사용됩니다. 자유 윤활 화합물이 굴의 수명 동안 마찰과 마모를 줄이는 데 도움이 될 수 있기 때문입니다.플랜지 칼러 디자인 가 견고 하 고 딱딱 하 게 추가, 더 높은 부하와 모멘트를 처리 할 수 있습니다.
이 베어링에 사용되는 청동 물질은 좋은 경화 저항, 강도 및 내구성을 제공합니다. 기계, 자동차,항공 및 우주.
구리 로 연결 된 베어링고객 특화된 제품입니다.CuSn10P1납 없는 물질로 분말 금속제품에 널리 사용되고 있습니다.상대적으로 낮은 마찰 계수, 또한 상대적으로 낮은 부하 운반 능력. 그래피트 침착 후, 그것은 기름 윤활 없이 사용할 수 있습니다. 일반 청동 베어링과 비교하면, 청동 플러그 베어링은 훨씬 더 나은 탄력성과 마모 저항 성질을 가지고,이 약은 주로낮은 부하, 높은 온도, 그리고 중간 속도 응용.
| 스타나드 네 | Φd G6 | ΦD h6 | ΦF | L | L1 | L2 | L3 | ||
| JEGB-10*24 | 10 | +0.014 +0.006 |
16 | 0 -0.011 |
21 | 24 | 10 | 10 | 4 |
| JEGB-10*28 | 28 | 14 | |||||||
| JEGB-12*26 | 12 | +0.017 +0.006 |
18 | 26 | 12 | ||||
| JEGB-12*28 | 28 | 14 | |||||||
| JEGB-13*26 | 13 | 22 | 0 -0.013 |
25 | 26 | 12 | |||
| JEGB-13*28 | 28 | 14 | |||||||
| JEGB-13*33 | 33 | 19 | |||||||
| JEGB-13*38 | 38 | 24 | |||||||
| JEGB-16*26 | 16 | 25 | 30 | 26 | 12 | ||||
| JEGB-16*28 | 28 | 14 | |||||||
| JEGB-16*33 | 33 | 19 | |||||||
| JEGB-16*38 | 38 | 24 | |||||||
| JEGB-20*26 | 20 | +0.020 +0.007 |
30 | 35 | 26 | 12 | |||
| JEGB-20*28 | 28 | 14 | |||||||
| JEGB-20*33 | 33 | 19 | |||||||
| JEGB-20*38 | 38 | 24 | |||||||
| JEGB-25*26 | 25 | 35 | 0 -0.016 |
40 | 26 | 12 | |||
| JEGB-25*28 | 28 | 14 | |||||||
| JEGB-25*33 | 33 | 19 | |||||||
| JEGB-25*38 | 38 | 24 | |||||||
| JEGB-30*33 | 30 | 40 | 45 | 33 | 14 | 15 | |||
| JEGB-30*38 | 38 | 19 | |||||||
| JEGB-30*43 | 43 | 24 | |||||||
| JEGB-32*38 | 32 | +0.025 +0.009 |
42 | 47 | 38 | 19 | |||
| JEGB-32*43 | 43 | 24 | |||||||
| JEGB-32*48 | 48 | 29 | |||||||
| JEGB-35*38 | 35 | 46 | 0 -0.019 |
50 | 38 | 19 | |||
| JEGB-35*43 | 43 | 24 | |||||||
| JEGB-35*48 | 48 | 29 | |||||||
| JEGB-40*48 | 40 | 52 | 57 | 48 | 24 | 20 | |||
| JEGB-40*53 | 53 | 29 | |||||||
| JEGB-50*48 | 50 | 62 | 67 | 48 | 24 | ||||
| JEGB-50*53 | 53 | 29 | |||||||
sobf- 유지보수 무료 평면 베어링은매우 단단한 청동 (기반물질) 과 특별히 배치된 고체 지방 (그래피트)이동 방향에 맞게 그래피트를 설정하십시오. 기본 물질은 부하를 견딜 수 있으며 고체 지방은 사용 기간 동안 베어링의 윤활을 보장합니다.그래피트 구성은 청동의 슬라이딩 표면을 윤활성화 할 수 있어야합니다.류는 회전, 그레이스 필름은 갈색으로 확산됩니다. 이것은 양 슬라이딩 표면의 간격이 항상 브론즈와 그래피트가 효과적으로 작동 할 수 있도록합니다.권장 최대 작동 온도:300°C(1000°C에서 제조된 베어링100°C 이상의 작동 온도에서 열 확장을 보완하기 위해 더 큰 클리어먼트가 제공되어야 합니다.필요한 유지보수는 보통 6개월에서 2년마다 소비량을 점검하는 것을 포함합니다.,사용 시간 및 부하에 따라부품을 제거 할 때마다 다시 윤활을하는 것이 좋습니다.있는 고체 지방 층을 제거하지 마십시오. 지속적인 윤활이 필요하지 않습니다.부품은 고체 지방으로 된 청동의 사용에 대한 모든 요구 사항이 준수되면 유지 보수가 필요하지 않습니다.가공: 청동은 가공하기 쉽습니다. 기본적으로 우리의 제품과 일반 철강 가공 사이에 큰 차이가 없습니다. 특별한 도구가 필요하지 않습니다.바람직하게 새 제품HSS 또는 탄화재 도구에 기름을 사용하는 것이 좋습니다. 일반 철강과 마찬가지로, 기계의 거리는 거친 깎는 동안 약 0.3 mm입니다.낮은 공급 속도와 낮은 절단 깊이를 사용.
Jdb-1는 보편적인 기본 제품입니다.고압, 저압, 고온, 낮은 온도, 기름유유, 기름 없는유유 또는 물유유모두 적용됩니다.제품의 매트릭스는 고강성 청동으로 일반 구리 덮개보다 두 배 더 단단합니다.직렬 펌프, 롤링 밀, 금속 산업에서 컨베이어 사용할 수 있습니다. 또한 플라스틱 주사 폼 머신 잠금 메커니즘, 진압 메커니즘에 사용됩니다.건설 기계의 승강지원, 그리고 물 보존 프로젝트의 아크 문 지원.폴리 및 드라이브 휠 부품. 또한 종이 건조기, 자동차 곰팡이, 선박 앵커 슬라이딩 부품 등이 있습니다.
JDB 12는 주로저부하, 고온 및 중속도 애플리케이션, 예를 들어 화장 문 힌지, 오븐 경주로, 가벼운 산업 기계, 기계 도구 산업 등
jdb-3의 내부 물질은 jdb-2와 동일합니다. jdb-2의 기능 외에도 비용 절감 기능도 반영합니다.압축 강도 향상 및 용접 및 끝 면 및 매트릭스 설치그것은 건설 기계, 금속 기계 및 운송 기계의 비유유 윤활 부품에 적합합니다.
Jdb-4는 기계적 특성이 필요하지 않은 전형적인 재료 절약 제품입니다. jdb-2를 대체하는 재료로 사용될 수 있습니다.대폭 비용을 줄일 수 있습니다, 사용 요구 사항을 충족, 예를 들어: 곰팡이 가이드 수갑, 주사 molding 기계 곰팡이 프레임.
Jdb-5는 향상된 제품입니다.높은 압축 성능, 특히 크레인의 지지 부품을 위해 적합합니다.그러나 매트릭스가 강철이기 때문에 물이나 산, 알칼리 경우에 사용해서는 안됩니다.
| 코드 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | ZCuSn6Zn6Pb3 | HT250 | GCr15 |
ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | - | CUSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | CUSn6Zn6Pb3 니 |
- | 100Cr6 |
JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | 40급 | 52100 |
BS |
HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| 화학 원소 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 큐 (%) | 휴식 | 휴식 | 휴식 | - | - | ||
| SN (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| 니 (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| 페 (%) | 3 | - | 3 | - | - | 휴식 | 휴식 |
| Mn (%) | 3 | - | - | - | - | 0.905 - 13 | 0.20 - 040 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 165 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 00.95 - 105 |
| 시 (%) | - | - | - | - | - | 10.0-1.3 | 0.15-035 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
| 성능 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
|---|---|---|---|---|---|
| P (N/mm2) | 100 | 60 | 70 | 60 | 250 |
| MAX V (m/s) | 마른0.4 기름5 | 2 | 2 | 0.5 | 0.1 |
| MAX PV ((N/mm2·m/s)) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| ρ (g/cm3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| (%) | > 10 | > 4 | > 10 | - | - |
| (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| (°C) | 300 | 350 | 300 | 400 | 350 |
| (μ) | 오일: 0.03 | 건조: 0.16 | |||
표준 크기의 베어링 폼
· 실린더 모양의 덤불
· 잎겨드랑이 부스
· 슬라이딩 플레이트
