| 브랜드 이름: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| 모델 번호: | 단단한 투관, 윤활유를 가진 청동은 끼워넣어진 유지 보수가 필요 없는 폐쇄합니다 |
| 모크: | 협상 가능 |
| 가격: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| 지불 조건: | 사전에 고작 |
| 공급 능력: | 온라인으로 청동색 투관 • 미끄러지는 방위 제조자 • 투관 공급자를 각자 기름을 바르기 |
무거운 용량 애플리케이션을 위한 부싱 및 베어링에 관해서, 플랜지 차원으로 초대 크기의 동지 그래피트 플러그 부싱은 인기있는 선택입니다.이 부싱은 뛰어난 강도를 제공하기 위해 설계되었습니다., 내구성 및 마모 저항성, 높은 부하 용량과 오래 지속되는 성능을 요구하는 응용 프로그램에 이상적입니다.
이 부싱에 사용 된 청동 물질은 높은 강도와 경직성을 포함하여 우수한 기계적 특성을 제공합니다. 이것은 부싱이 무거운 부하와 충격에 견딜 수 있음을 보장합니다.손상 또는 고장 위험을 줄이는 것또한, 그래피트 플러그는 회전 부품과 부시 자체 사이의 마찰과 마모를 줄여 우수한 윤활을 제공합니다.
이 부싱의 플랜지 크기는 특정 장비 및 기계에 맞게 설계되었습니다. 플랜지는 안정적인 장착 기지를 제공합니다.부시가 작동 중 안정적으로 유지되도록 보장합니다.플랜지는 또한 부시 전체에 균등하게 부하를 분배하여 내구성과 성능을 더욱 향상시키는 데 도움이됩니다.
플랜지 크기의 초대 크기의 청동 그래피트 플러그 부싱은 광업, 건설 및 무거운 기계 등 다양한 응용 분야에서 일반적으로 사용됩니다.그들은 특히 높은 부하가있는 응용 프로그램에 적합합니다., 속도와 온도가 존재하기 때문에 그러한 조건에서 성능을 유지할 수 있습니다.
요약하자면, 플랜지 크기의 초대 크기의 청동 그래피트 플러그 부싱은 무거운 용량 애플리케이션에 뛰어난 강도, 내구성 및 마모 저항을 제공합니다.정밀 엔지니어링 및 플랜지 설계는 신뢰할 수 있는 성능과 오래 지속되는 서비스 수명을 보장합니다..
플랜지 브롱스 부싱에는 평면 부싱, 오일 또는 기름을 뚫고 있는 플랜지 부싱, 그래피트 플래지 부싱 등 세 가지 다른 종류가 있습니다.아틀라스 청동다양한 산업용 용도로 사용되지만 오늘은 bronzegleitlager.com에 대해 자세히 살펴보겠습니다.
고체 윤활료 내장 부시,연속 주름 구리 합금 부시 및 그래피트로 꽂힌 베어링 제조업체,가용형식VIIPLUS 슬라이딩 베어링은 또한 고객의 요구 사항에 따라 처리 될 수 있습니다, 허용도 VIIPLUS SLEEVE BUSHING 참조 표준 크기 테이블.
고온 건조 구동 수갑 베어링
그래피트는 두 개의 금속 표면의 마찰을 줄이는 건조한 윤활료이다. 이 형태의 윤활료는 액체 또는 기름 기반 윤활료보다 더 높은 온도에 견딜 수 있다.그래피팅은 베어링의 ID 면을 롤링하고 매우 높은 압력 아래 구멍에 그래피트를 압박함으로써 달성됩니다.그래피트는 종종 수동으로 윤활이 불가능한 접근하기 어려운 장소에서 베어링 윤활에 사용됩니다.
그래피트는 고온 환경에서 작동하는 건조 윤활층을 제공합니다.
구리 베어링은 포러스하고 지속적인 윤활을 위해 그래피트를 탑재합니다.
참고: 동적 로드 용량은 주어진 샤프트 속도에서 베어링이 지탱할 수 있는 최대 로드입니다. 귀하의 응용 프로그램의 로드 및 속도 요구 사항이 나열된 값보다 낮다면 베어링이 작동합니다.
3D CAD 모델 사용 가능 기술 도면 및 3D 모델에 대해 부품 번호를 클릭하십시오.
VIIPLUS국내 최장수 생산업체로, 그래피트 및 가공제품이 포함된 연속 양강 구리 합금 부싱 및 베어링을 생산하고 있습니다.VIIPLUS CHINA 고품질의 가조제품 및 금속 수갑 부시 제조스프러시 세척기 및 접시

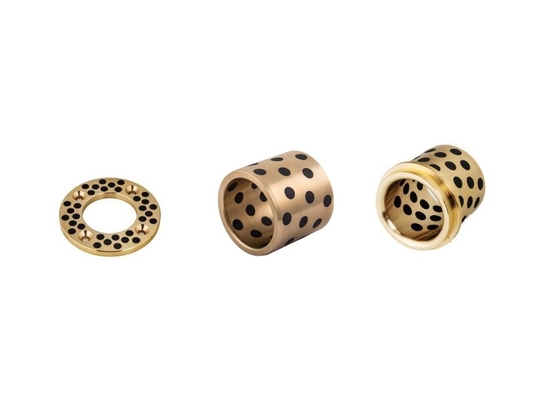

청동 그래피트 플러그 부싱 플랜지 크기 부싱 & 베어링
표준 차원에서 사용할 수 있는 베어링 폼,VIIPLUS MADE IN CHINA 브롱스 부싱 회사는 새로운 제품의 연구와 개발 및 재료 성능 향상에 최선을 다했습니다.개선 된 JDB 시리즈 고체 인플라이드 자유 부시는 높은 강도, 마모 저항성 및 유지 보수 무료의 특징을 가지고 있습니다.그리고 많은 세계적으로 유명한 주사 펌핑 및 다이?? 기 기계 제조업체와 성공적으로 일치되었습니다.
그래피트 플러그 부싱은 지속적인 윤활이 필요한 응용 프로그램에서 사용되는 특별한 유형의 부싱입니다.하지만 매끄러운 접근을 제공하지 않습니다. 매끄러운 접근을 제공하지 않습니다.이 유형의 부시는 부시 표면의 작은 구멍에 침투 된 그래피트로 만들어집니다. 사용 시이 부시는 그래피트를 방출합니다.기계가 원활하게 작동하도록 윤활유 필름을 만드는 것.
그래피트 플러그 부싱은 응용 프로그램이 지속적인 윤활이 필요한 때마다 유용하지만 유지 보수 없이 오랜 기간 동안 수행해야 합니다. 이 베어링은 자기 윤활이,따라서 추가 기름과 기름이 필요하지 않습니다..
그래피트 막힌 베어링이 자기 윤활성화하기 때문에,유지보수 및 교체 비용의 비용을 절감합니다.또한, 더 많은 윤활유를 추가하거나 다른 일상적인 유지보수 작업을 수행하기 위해 더 적은 다운타임이 필요합니다.그래피트 플러그 부싱은 다른 유형의 베어링보다 더 나은 마모 저항을 가지고 있습니다.그 이유는 그래피트 펌프 부싱이 사용되었을 때, 생산되는 윤활성 필름 덕분에 마찰이 매우 적기 때문입니다.마찰 이 부품 을 마비 시키고 결국 에 교체 해야 하는 원인 이다, 그래서 이것을 제한하는 것이 내구성의 열쇠입니다.
그래피트 펌프 부싱은 많은 마모와 무거운 사용에 견딜 수있을뿐만 아니라 습기, 습기 또는 해양 환경에서 경식에도 견딜 수 있습니다.굴착기가 독성 화학 물질에 노출 될 산업에서아틀라스 브론즈의 그래피트 막대기 부싱은 화학 저항성 때문에 이상적인 선택입니다.
또 다른 이점 은 이 유형의 부시 를 선택 하는 것 이면 극심 한 덥고 추운 온도 에서도, 실내 에서도, 외부 에서도 안전하게 사용 할 수 있으며, 여전히 잘 작동 할 수 있다는 점 입니다.
· 실린더 모양의 덤불
· 잎겨드랑이 부스
· 슬라이딩 플레이트
|
JDB테크놀로지 |
|
종류
|
JDB-1
|
JDB-2
|
JDB-3
|
JDB-4
|
JDB-5
|
|
원료
|
CuZn24Al6
|
CUSn6Zn6Pb3
|
CUSn6Zn6Pb3
|
HT-250
|
CuCr15
|
|
기본 경화
|
Hb230
(Hb270) |
HB 90
|
HB 80
|
HB 210
|
HB 60
|
|
마찰 계수 ((u)
|
<0.16
|
<0.15초
|
<0.14
|
<0.17
|
<0.17
|
|
온도 제한
|
300°C |
350°C
|
300°C
|
400°C
|
350°C
|
|
동적 부하 제한
|
100N/mm2
|
60N/mm2
|
70N/mm2
|
60N/mm2
|
250N/mm2
|
|
부하 제한 1m/min 이하 |
25 N/mm2
|
15 N/mm2
|
20N/mm2
|
15 N/mm2
|
70N/mm2
|
|
속도 제한
|
(건조) 0.40m/s
(유) 5m/s |
2m/s
|
2m/s
|
0.5m/s
|
0.1m/s
|
|
PV 리밋
|
3.8 N/mm2·m/s
|
0.5 N/mm2·m/s
|
0.6 N/mm2·m/s
|
0.8 N/mm2·m/s
|
2.5 N/mm2·m/s
|
|
JDB 웨어 퍼포먼스 |
|
적용된 부하
|
62N/mm2
|
24.5N/mm2
|
14.7N/mm2
|
||||
|
항목
|
착용 깊이
|
시간
|
착용 깊이
|
시간
|
착용 깊이
|
시간
|
|
|
종류
|
윤활
|
(mm)
|
(hrs)
|
(mm)
|
(hrs)
|
(mm)
|
(hrs)
|
|
큐Sn6Zn6Sn3
|
석유
|
0.098
|
10
|
0.125
|
100
|
0.10
|
100
|
|
JDB-1
|
건조 마찰
|
0.075
|
100
|
0.015
|
100
|
0.012
|
100
|
|
JDB-2
|
건조 마찰
|
0.025
|
30
|
0.065
|
100
|
0.025
|
100
|
|
JDB-3
|
건조 마찰
|
0.03
|
30
|
0.12
|
100
|
0.015
|
100
|
|
JDB-4
|
건조 마찰
|
0.03
|
10
|
0.25
|
20
|
0.011
|
100
|
|
JDB-5
|
건조 마찰
|
0.022
|
100
|
.0.13
|
100
|
0.01
|
100
|

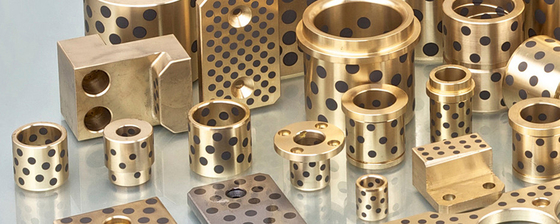

플러그 그래피트 브론즈 글리틀러

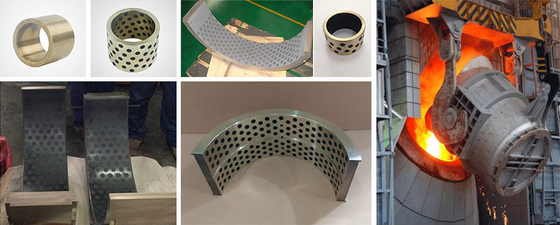

회사는 기술 혁신에 사용자와 협력, 높은 온도, 높은 부하 상황에 적합한 디자인을크게 덩어리 럭 장소의 생활에 베어링을 확장, 사용자의 유지보수 빈도를 줄입니다.
VSB-50 플랜지 단단한 청동 금속 자유용 베어링 구리 주사 청동 베어링 / 플랜지 된 청동 베어링
1. 장기간 오일 없이 작동 할 수 있습니다.
2매우 높은 부하 용량, 좋은 착용 방지 및 낮은 마찰
3특히 낮은 속도와 높은 부하에 적합
4오일 필름이 형성되기 어려운 경우, 회전, 진동 또는 간헐적 움직임에 적합합니다.
5좋은 화학 저항성 및 반성성 특성
6-40°C~+300°C의 넓은 온도 범위에서 사용할 수 있습니다.
VSB-50 플랜지 재료는 특수 고체 윤활료가 내장된 강한 주사금속 기반 금속으로 만들어집니다. 기본 금속은 높은 부하에 견딜 수 있으며 고체 윤활료는 자유를 제공합니다.베어링이 보여극심한 고온/저온의 조건에서 저속으로 전유 없이 뛰어난 성능이 자료는유지보수 없이용액, 특히높은 부하, 간헐적으로 흔들리는 움직임.
|
등급 |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
소재 |
CuZn25AI5Mn4Fe3 |
C0Sn5Pb5Zn5 |
CuAI10Ni5Fe5 |
큐Sn12 |
CuZn25AI5Mn4Fe3 |
|
밀도 |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
단단함 |
≥210 |
≥ 70 |
≥ 150 |
≥ 75 |
≥235 |
|
당기력 |
≥750 |
≥ 250 |
≥ 500 |
≥270 |
≥800 |
|
양력 강도 |
≥450 |
≥90 |
≥260 |
≥ 150 |
≥450 |
|
길쭉함 |
≥12 |
≥13 |
≥10 |
≥ 5 |
≥8 |
|
선형 팽창 계수 |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
|
맥스 템프 |
-40~+300°C |
-40~+400°C |
-40~+400°C |
-40~+400°C |
-40~+300°C |
|
최대 역학적 부하 |
100 |
60 |
50 |
70 |
120 |
|
최대 속도 (건조) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s (유유) |
200 |
60 |
60 |
80 |
200 |
|
압축 변형 |
< 0.01mm |
< 0.05mm |
< 0.04mm |
< 0.05mm |
< 0.005mm |
|
제품 번호 |
화학적 성분 |
||||||||
|
VSB-50 |
큐 |
Zn |
알 |
페 |
원 |
네 |
니 |
SN |
Pb |
|
60~66 |
22~28 |
50.0~8.0 |
20.0~4.0 |
20.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
주문형 베어링 폼: 특수 크기의 표준 폼, 스프러스 윙, 플랜지 스프러스 윙, 반 베어링, 스탬프 또는 깊이 도면으로 얻은 특수 모양,맞춤형 베어링 디자인
