| 브랜드 이름: | REPLACE OILLESS BEARINGS |
| 모델 번호: | 투관 유형은 보통 소매 플랜지를 붙였습니다 |
| 모크: | 협상 가능 |
| 가격: | Competitively Priced vs POM, Provides Lubricating Bush |
| 지불 조건: | 미리 TT 서부 동맹 |
| 공급 능력: | 플랜지가 붙은 청동색 투관, 청동색 돌격 세탁기, 청동색 투관을 기름을 발라 각자 |

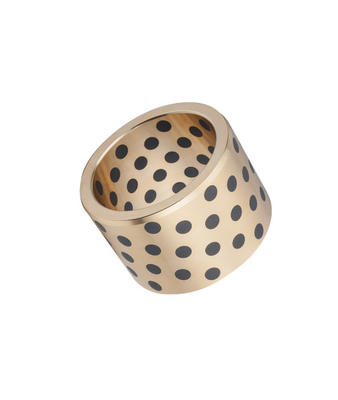

C86300 430B 망간 주조 청동 플랜지 흑연 부싱 베어링(플레이트 오일 홈 포함)은 까다로운 응용 분야를 위해 설계된 고성능 부품입니다. C86300 망간 주조 청동으로 제작되어 내마모성과 내구성이 뛰어납니다. 플랜지 디자인은 추가적인 안정성과 지지력을 제공하며, 흑연 삽입물은 베어링의 윤활 특성을 더욱 향상시키고 마찰을 줄입니다. 플레이트 오일 홈은 윤활제를 효과적으로 분배하여 일관되고 안정적인 성능을 보장합니다. 이 부싱 베어링은 기계, 동력 전달 등 다양한 산업 응용 분야에 적합합니다.
VIIPLUS INTERNATIONAL은 프리미엄 청동 플러그 흑연 부싱을 제조합니다. https://viiplus.com 중국의 광산 작업에. 품질과 정밀도를 통해 자가 윤활 베어링 및 슬라이딩 베어링, 청동 부싱 에서 기대할 수 있는 것과 동일한 인성 및 엔지니어링 특성을 찾을 수 있습니다. 흑연 청동 부싱 에서 뛰어난 착용감과 내구성을 통해 기계에서 전례 없는 시간을 달성할 수 있습니다.B청동 부싱 제조업체 온라인 카탈로그
여기에서 최신 다운로드를 이용할 수 있습니다. 파일을 표시하고 자가 윤활 부싱 베어링 카탈로그 파일을 다운로드하려면 Solid Bronze Bushing Plugged Graphite Bushings.pdf...카탈로그 기호를 클릭하세요.
| 화학적 요구 사항 | ||||||||||||
| 구리 합금 UNS No. |
조성, % 최대, 표시된 경우 제외 | |||||||||||
| 니켈 | ||||||||||||
| 구리 | 주석 | 납 | 아연 | 철 | 포함 | 알루미늄 | 망간 | 안티몬 | 황 | 인 | 실리콘 | |
| 코발트 | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A 구리 최소값을 결정할 때 구리는 구리 + 니켈로 계산할 수 있습니다. | ||||||||||||
| B 연속 주조의 경우 인은 최대 1.5%여야 합니다. | ||||||||||||
| C 강철 백킹에 사용할 경우 철은 최대 0.35%여야 합니다. | ||||||||||||

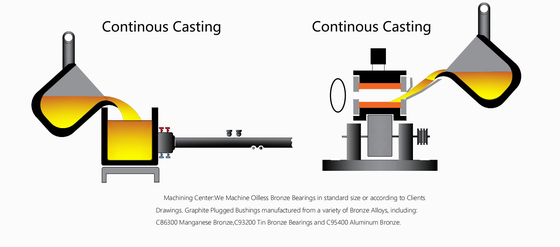

연속 주조는 용융 금속을 몰드라고 하는 특수 금속 몰드에 지속적으로 붓는 고급 주조 방법입니다. 응고된(포함된) 주물은 몰드의 다른 쪽 끝에서 지속적으로 빼냅니다. 연속 주조의 개발은 중국 야금 산업의 구조를 최적화하는 중요한 수단이며, 이는 중국 금속 재료 생산의 저효율 및 높은 소비를 근본적으로 변화시키고 제품 구조의 전문화 방향으로의 발전을 촉진할 것입니다. 최종 연속 주조, 단결정 연속 주조, 고효율 연속 주조 및 연속 주조 빌렛의 열 충전과 같은 고급 연속 주조 기술의 개발은 매우 활발할 것이며 일련의 새로운 재료의 개발을 촉진할 것입니다.
원심 주조는 액체 금속을 빠르게 회전하는 몰드에 부어 몰드를 채우고 주물을 형성하는 기술 및 방법입니다. 원심 운동으로 인해 액체 금속은 반경 방향으로 몰드를 잘 채우고 주물의 자유 표면을 형성할 수 있습니다. 실린더형 내부 구멍은 코어 없이 얻을 수 있습니다. 액체 금속에서 가스 및 개재물을 제거하는 데 도움이 됩니다. 금속의 결정화 과정에 영향을 미쳐 주물의 기계적 및 물리적 특성을 향상시킵니다.
고체 흑연 윤활. 다양한 재료 사양, 표준 및 특수 모양도 사용할 수 있습니다.
– 유지 보수가 필요 없음(자가 윤활)
– 고부하 응용 분야에 적합
– 극한 온도에서도 견딜 수 있음
– 긴 수명
– 장기간 오일 없이 작동할 수 있음
– 매우 높은 하중 용량, 우수한 내마모성 및 낮은 마찰
– 저속 및 고하중에 특히 적합
– 오일 필름 형성이 어려운 왕복, 진동 또는 간헐적 운동에 적합
– 우수한 내화학성 및 내식성
– -40℃-+300℃의 광범위한 온도에서 사용할 수 있음

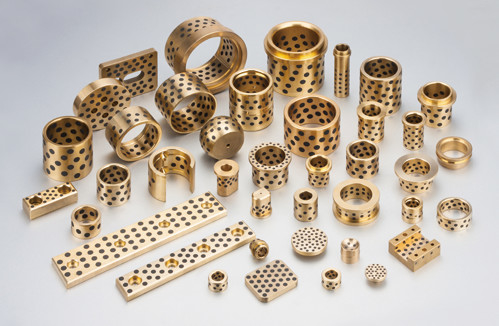

주문 제작된 베어링 형태:
스트레이트 부싱
플랜지 부싱
마모 플레이트
스러스트 와셔
청동, 흑연 없음
청동 w/흑연
맞춤형 부싱:
ISO, DIN 또는 고객 디자인, 특수 합금에 따른 특수 부품.
다이 세트, 금속 스탬핑 다이, 금형, 특수 기계 및 모든 유형의 중장비에 사용되는 자가 윤활 부싱.
이러한 종류의 C86300 슬라이딩 베어링 및 부싱은 오일을 사용할 수 없는 경우 건조, 고온, 고압, 부식성, 물 또는 기타 화학 환경에서 적용할 수 있습니다. 자동차 제품 라인, 수공학, 댐 게이트, 플라스틱 산업, 연속 주조기, 야금 산업의 강철 롤러, 광물 기계, 선박, 터보 발전기, 수력 터빈 및 사출 성형기에 널리 사용됩니다...유압 실린더 주조 청동 플랜지 베어링 고체 윤활제 포함 제품은 연속 주조기, 광산 기계, 선박, 가스 터빈 등에 널리 사용됩니다.
| 재료 번호 | VSB-JDB (600#) | VSB-JDB (600#S1) | VSB-JDB (600#S2) | VSB-JDB (600#S3) | VSB-JDB (600#S4) | VSB-JDB (HT250) | VSB-JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| 화학적 조성 | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| 밀도 (g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| 경도 (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| 인장 강도 (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
|
신율 (%) |
＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| 선형 팽창 계수 | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| 작동 온도(℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| 최대 동적 하중(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| 최대 선형 속도 (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| 최대 PV 값 윤활 (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| 영구 압축 변형량 300N/mm² |
＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
| 스트레이트 슬리브 | ||
| D | d | L |
| 8 | 4 | 12 |
| 10 | 5 | 15 |
| 12 | 6 | 19 |
| 15 | 8S | 17 |
| 15 | 8 | 24 |
| 19 | 10 | 29 |
| 21 | 12 | 30 |
| 23 | 13 | 32 |
| 28 | 16 | 37 |
| 32 | 20 | 42 |
| 40 | 25 | 59 |
| 45 | 30 | 64 |
| 52 | 35 | 70 |
| 60 | 40 | 80 |
| 80 | 50 | 100 |
| 90 | 60 | 110 |
| 확장 스트레이트 슬리브 | ||
| D | d | L |
| 8 | 4 | 23 |
| 10 | 5 | 29 |
| 12 | 6 | 35 |
| 15 | 8 | 45 |
| 19 | 10 | 55 |
| 21 | 12 | 57 |
| 23 | 13 | 61 |
| 28 | 16 | 70 |
| 32 | 20 | 80 |
| 40 | 25 | 112 |
| 45 | 30 | 123 |
| 52 | 35 | 135 |
| 60 | 40 | 154 |
| 80 | 50 | 192 |
| 90 | 60 | 211 |
VIIPLUS는 완전한 라인의 주조를 제공합니다. 청동 베어링 오일 홈 및 그리스 홈 및 슬라이드 플레이트. 주조 청동 슬리브 베어링, 플랜지 베어링, 및 맞춤형 부품은 오일 홈 또는 그리스 홈과 함께 사용할 수 있습니다. 흑연으로 채워진 홈 또는 흑연 플러그가 있는 유지 보수가 필요 없는 자가 윤활 청동 베어링을 사용할 수 있습니다.
C86300 청동 부싱 및 주조 청동 제품 / 중국 제조업체 - 자가 윤활 베어링 - 표준 구성 요소
야금 기계용 슬리브 및 플랜지 청동 부싱. 광산 기계, 사출 성형기, 조선 항공 우주, 해양, 터빈, 가스 터빈, 자동차 펀치 성형 산업 등
주문 제작된 플랜지 베어링 형태: 특수 치수의 표준 형태, 스러스트 와셔, 플랜지 스러스트 와셔, 반 베어링, 스탬핑 또는 드로잉으로 얻은 특수 모양, 맞춤형 베어링 디자인
망간 청동 Gtraphite 청동 부싱, C86300 청동 부시 표준과 같은 매우 높은 하중과 속도에서 적용됩니다. 그러나 슬라이딩 베어링 응용 분야에는 안정적인 윤활이 필요합니다. 우수한 기계적 특성 외에도 이러한 합금은 내식성이 우수합니다. C86300은 C86300의 구리, 망간, 알루미늄 및 철의 조합으로 인장 강도를 높입니다.
110,000 KSI 이상.
흑연 플러그 주조 청동 자가 윤활, 더 높은 온도 및 더 무거운 하중용 흑연 플러그 주조 청동 자가 윤활, 더 높은 온도 및 더 무거운 하중용
설명:C86300 청동 자가 윤활 베어링 흑연 플러그가 내장된 고강도 황동 슬라이딩 베어링. 두 개 이상의 요소로 구성된 다양한 합금을 특수 황동라고 합니다. 알루미늄, 납, 주석, 망간, 니켈, 철, 실리콘 구리 합금과 같은 고강도 황색 구리가 그 중 하나입니다. 고강도 및 경도, 높은 내화학성.

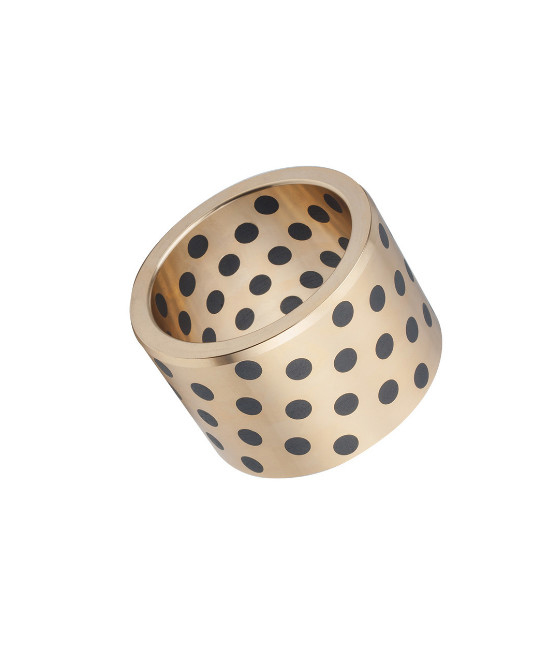

VIIPLUS 중국 흑연 청동 베어링은 고체 윤활제 플러그가 내장된 고부하 응용 분야를 위한 구리 기반 자가 윤활 베어링입니다.
VIIPLUS는 자가 윤활 베어링 솔루션에 대한 전문적인 엔지니어링, 설계, 제조 및 지원 서비스를 제공합니다. 숙련된 엔지니어와 숙련된 장인으로 구성된 당사의 팀은 모든 종류의 산업 고객 요구 사항을 충족하는 우수한 제품을 지속적으로 제공합니다. 당사는 부싱 제품 및 서비스를 정시에 지속적으로 제공하여 고객의 일정 기대를 충족하거나 초과하기 위해 노력합니다.
재료:CuZn25Al5Mn4Fe3
| 솔리드 부싱, 윤활제 플러그가 내장된 청동, DIN 1850/ISO 4379, 유지 보수가 필요 없음 | |||
| 기술 세부 정보 | |||
| 정적 특정 하중 용량 | 150 [N/mm2] | 온도 변형 | - 100 [°C] ~ + 300 [°C] |
| 동적 특정 하중 용량 | 100 [N/mm2] | ||
| 슬라이딩 속도 | ≤ 0.3 ~ 1.0 [m/s] | 최대 PV 값 | 1.5 [N/mm² x m/s] |
| 마찰 값 | 0.03 [µ] ~ 0.2 [µ] 윤활/건조 | 경도 | 190-220 HB |
| 재료 | |||
| 지지 재료 | CuZn25Al5 | 기타 일반적으로 사용되는 청동 합금 | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| 슬라이딩 레이어 | 고체 윤활제 표면: 약 25-30% | ||
| 공차 세부 정보 | |||
| 하우징 Ø | H7 | 샤프트 공차 | f7 또는 h6 |
| 장착 후 부싱 내부 Ø | 영업 엔지니어에게 문의하십시오. 표준 제공 공차: r6 또는 E7 | ||
| 샤프트 재료 | |||
| 샤프트 경도는 청동 합금보다 최소 70-100HB 더 단단해야 합니다. | |||
| 표면 거칠기 ≤ Ra 0.8 | |||
| 속성 | |||
| 최고의 작동 요구 사항을 충족하며 충격 하중에 적합합니다. 합금에 따라 내식성이 있으며 수명이 긴 내마모성도 높습니다. | |||
| 적용 범위 | |||
| 크레인, 광산 기계, 건설 기계, 해양 및 해양 응용 분야, 제철소, 수력 발전 및 수력 기계 | |||
| 유지 보수 | |||
| 유지 보수가 필요 없는 베어링 재료이지만 “런닝인” 프로세스에는 초기 그리스 주입이 필수적입니다. 리튬 노화 방지 그리스를 사용해야 합니다. | |||
| 장착 조언 | |||
| 하우징 | 모따기 최소 1.5mm x 15-45°, 부싱 정렬 용이 | ||
| 샤프트 | 모따기 5mm x 15°, 샤프트 삽입 용이 | ||
| 직경이 작은 경우 삽입하기 전에 OD에 그리스를 칠해야 합니다. | |||
| 직경이 큰 경우 냉동 장착을 위해 드라이 아이스를 사용해야 합니다. | |||
VSB-50 고체 윤활 베어링은 우수한 물리적 성능과 주조 능력을 갖춘 강화 황동으로 생산됩니다. 또한 황동 재료는 공기, 담수 및 해수에서 매우 우수한 침식 방지 능력을 가지고 있습니다. 표면은 특정 고체 윤활제가 채워진 소켓으로 정기적이고 미세하게 가공됩니다. 이 제품은 연속 주조 및 압연 기계, 광산 개발 장비, 선박, 증기 기관 등에 널리 사용됩니다. 고체 윤활 주조 알루미늄 청동 베어링 부싱.
|
등급 |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
재료 |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
밀도 |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
경도 |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
인장 강도 |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
항복 강도 |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
신율 |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
선형 팽창 계수 |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
최대 온도 |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
최대 동적 하중 |
100 |
60 |
50 |
70 |
120 |
|
최대 속도(건조) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(윤활) |
200 |
60 |
60 |
80 |
200 |
|
압축 변형 |
< 0.01 mm |
< 0.05mm |
< 0.04mm |
< 0.05mm |
< 0.005mm |
|
제품 번호 |
화학적 조성 |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
저희 제품에 관심이 있으십니까? 견적을 요청하십시오:tiffany@viiplus.com
