| 브랜드 이름: | Met Metal-Polymer Bearings Bearings () China Bushing |
| 모델 번호: | 투관 유형: 플랜지가 붙은 방위, 플랜지 폭에서, 물자 |
| 모크: | 협상 가능 |
| 가격: | bearings metric sizes,thrust washers,flanged bearings Suppliers |
| 지불 조건: | 사전에 고작 |
| 공급 능력: | 조각 조각/100000 하루 |

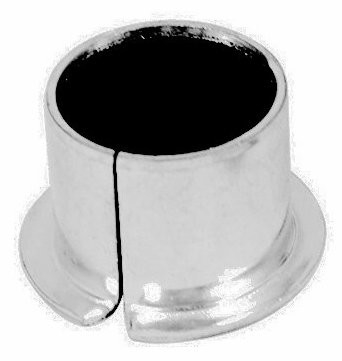

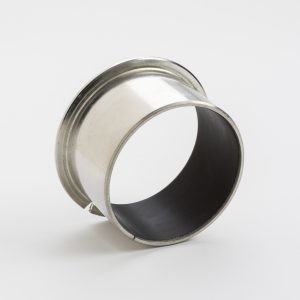

The DIN 1494 / ISO 3547 Sliding Wrapped Flange Sleeve Bushing is a specialized component designed to provide a smooth and reliable sliding interface between rotating or reciprocating parts in various industrial applications이 유형의 부싱은 전통적인 부싱에 비해 안정성과 내구성을 향상시키는 래핑 플랜지 디자인으로 특징입니다.
DIN 1494 및 ISO 3547 표준은 이러한 유형의 부시에 대한 기술 사양, 크기 및 성능 요구 사항을 정의합니다.이 표준은 부싱이 업계에서 인정되는 품질 표준을 충족하고 다양한 작업 조건에서 사용할 수 있도록 보장합니다..
슬라이딩 래핑 플랜지 수갑 부시는 일반적으로 폴리머 또는 복합 부리 재료로 된 금속 수갑으로 구성됩니다.부리 재료는 수갑 주위에 싸고 플랜지와 함께 장소에 고정됩니다이 설계는 마찰과 마모를 줄이고 부시의 서비스 수명을 연장하고 유지 보수 필요성을 줄일 수 있습니다.
DIN 1494 / ISO 3547 슬라이딩 래핑 플랜지 슬라이브 부싱의 응용 프로그램은 다양하며 기계, 자동차 부품, 수압 시스템 및 기타 산업 장비가 포함됩니다.그들은 종종 신뢰성 있고 효율적인 슬라이딩 성능이 중요한 높은 부하 및 고속 응용 프로그램에서 사용됩니다..
DIN 1494 / ISO 3547 슬라이딩 래핑 플랜지 수지 부싱을 선택할 때, 응용 프로그램의 특정 운영 조건과 요구 사항을 고려하는 것이 중요합니다.속도, 온도 및 사용 된 윤활의 종류가 적용 용도에 적합하다는 것을 보장하기 위해 고려해야합니다.
또한 부시의 적절한 설치와 유지보수는 최적의 성능을 보장하는 데 중요합니다.제조업체의 지침을 주의 깊게 따르고 착용 또는 손상을 위해 정기적으로 부싱을 검사하는 것이 중요합니다.노후된 부싱을 제때 교체하면 비용이 많이 드는 정지 시간 및 장비 고장을 예방할 수 있습니다.
| 1,부시 내부 지름 | |||
| 일반적으로 부시의 내부 지름은 짝짓기 축의 지름에 달려 있습니다. | |||
| 2,부시의 길이가 | |||
| 부시의 길이는 압력 받침 표면의 크기에 달려 있습니다. 부시의 길이가 길어질수록 표면에 압력이 적어집니다. | |||
| 부시, 부시에 대한 부하가 상대적으로 감소합니다. 그러나 동시에 그것은 오차 접촉 또는 낮은 냉각 효율을 초래할 수 있습니다. | |||
| 부시의 사용 수명. 반대로 부시의 길이가 너무 짧으면 윤활유가 부시에서 빠르게 흐를 수 있습니다. 따라서 거의 | |||
| 지방 필름을 형성하고 부시의 용량이 이에 따라 감소합니다. | |||
| L/d의 부싱에 대한 영향의 비교, 특히 기름 윤활 부싱 | |||
| 짧은 부시 (d> L) | 비교 항목 | 긴 부시 (d |
|
| 작은 | 오일 필름에 대한 힘 | 멋지네요 | |
| 강한 | 냉각 능력 | 약한 | |
| 너무 높지 않아 | 표면 압력 | 높은 수 있습니다. | |
| 높은 | 타격 오차에 대한 안전 | 낮은 | |
| 약한 | 부시 강도 | 강한 | |
| 주간 | 충격 흡수 능력 | 강한 | |
| 작은 | 공간 | 크다 | |
| 3,부시 두께 | |||
| 표준 복합 자유 부싱의 주요 장점은 그들의 얇은 벽 두께에 있습니다. 표준 두께는 0.5mm가 될 수 있습니다.2, 0.75mm2,10.0mm2, | |||
| 1.5mm2, 2.0mm2, 2.5mm2. | |||
| 비표준 슬라이딩 부시의 두께 설계에서 설계자는 SB와 D의 다음 비율을 참조 할 수 있습니다. | |||
| A) 얇은 벽 두께가 있는 슬라이딩 금속 부시의 경우 SB와 D 사이의 비율은 0.03 ~ 0입니다.06. | |||
| B) 얇은 벽 두께가 있는 슬라이딩 금속 부싱의 경우 SB와 D 사이의 비율은 0.08 ~ 0입니다.12 | |||
| C) 플라스틱 슬라이딩 부시의 경우 SB와 D의 비율은 0.1 ~ 0입니다.12 | |||
| 4,부싱 샴퍼 | |||
| 고착을 더 쉽게하고 오차 부하를 피하기 위해 부시 내부와 외부는 길이가있는 방향으로 갈라져야합니다. | |||
| 아래와 같은 형태로 표시됩니다. | |||
| 벽 두께 | 아웃 샴퍼 차원 | 내부 칸막이의 차원 | |
| <0.5 | 부어 닦은 | 부어 닦은 | |
| 0.75 | 0.5 ± 0.3 x 20° | 0.3+0.2 x 45° | |
| 1.0 | 0.6 ± 0.3 x 20° | 0.3+0.2 x 45° | |
| 1.5 | 0.6 ± 0.3 x 20° | 0.4+0.2 x 45° | |
| 2.0 | 1.2 ±0.3x20° | 0.6+0.2 x 45° | |
| 2.5 | 1.8 ±0.3x20° | 0.6+0.2 x 45° |
1, 기름 윤활이 없거나 기름 윤활이 덜, 연료 충전을 위해 사용할 수 없거나 연료 충전이 어려운 장소, 유지보수 또는 유지보수에서 사용할 수 있습니다.
2, 마모 저항, 마찰 계수, 긴 서비스 수명.
3, 유연한 플라스틱의 적절한 양이, 넓은 접촉 표면에 스트레스 분포를 할 수 있습니다, 운반 능력을 향상.
4, 정적 및 동적 마찰 계수는 기계 작업의 정확성을 보장하기 위해 낮은 속도로 이동과 유사합니다.
5, 기계적인 진동을 줄이고 소음을 줄이고 오염을 예방하고 작업 조건을 개선할 수 있습니다.
6, 작동 과정에서, 전송 필름을 형성 할 수 있습니다, 깎는 샤프트를 보호하는 역할을합니다, 씹는 축 현상이 없습니다.
7, 밀링 셰프트 딱딱성 요구 사항은 낮고, 소화되지 않고 완화 된 셰프트가 사용될 수 있으므로 관련 부품의 가공을 어렵게합니다.
콘크리트 펌프 평면 베어링 Gleitlager
VSB-10자기 윤활성 다층 복합 부시
1/섬유 혼합물 두께 0.01~0.03mm. 그것은 회전 샤프트의 접촉 표면입니다. 층 과 합금 된 청동물 의 작은 부분 은 고체 윤활성 물질 필름 을 생성 하기 위해 결합, 셰프트를 코팅합니다.
2융조 된 청동 가루 두께 0.20*0.35mm, 구리 가루의 특수 조성물은 철기 뒷면에 열로 녹여집니다.이 접촉 계층은 계층의 안커로 작용하고 베어링 표면에서 열 축적을 멀리합니다..
3저탄소 강철 지원. 부싱의 기초를 설정, 강철 뒷부분은 예외적인 안정성, 부하 운반 및 열 분산 특성을 제공합니다.
탄소 강철 + 구리 분말 + ( + Pb + 필러)
· 금속-폴리머 복합자연 윤활 부싱 재료
· 스틸 백 + 포러스 브론즈 시터 +
· + 납
|
슬라이딩 레이어 |
| 운영 성능 | |
| 건조한 | 아주 좋네요 |
| 기름으로 윤활한 것 | 좋아 |
| 기름유연 | 공평하다 |
| 물로 윤활한 | 공평하다 |
| 가유된 공정 액체 | 공평하다 |
| 최대 부하 | 정적 | 250N/mm2 |
| 동적 | 140N/mm2 | |
| 최대 속도 | 건조한 | 2m/s |
| 윤활 | >2m/s | |
| 최대 PV (건조) | 짧은 시간 | 3.6N/mm2*·m/s |
| 연속 | 1.8N/mm2*·m/s | |
| 임시 | -195°C~+280°C | |
| 마찰 계수 | 00.03~0.20 | |
| 열전도성 | 42W (m·k)-1 | |
| 열 확장 계수 | 11*10-6k-1 |
|
표준 크기의 베어링 폼

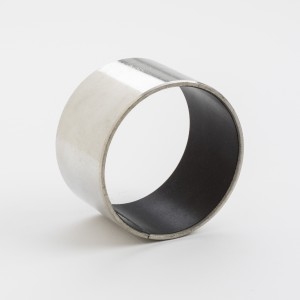

· 실린더 모양의 덤불
· 잎겨드랑이 부스
· 추진 래셔
· 플랜지 와일러
· 슬라이딩 플레이트
VIIPLUS 고객에게 모든 종류의 전자 샘플을 제공, 금속-폴리머 복합 베어링 카탈로그!
부싱, 윤활반, 복합반, 금속반, 압축반, 금속-폴리머, 필라멘트 라운드, 평면반, 플랜지반, 폴리머반, 플랜지반펌프 베어링, 플랜지 부시, 추진판, 산업용 베어링
수압 및 공기 산업, 조형 기계 도구 산업, 플라스틱 기계 산업, 들어올림 및 취급 기계, 항만 기계, 사무실, 피트니스 기계,직물 기계식품 포장, 채용 기계, 화학 기계, 인쇄 및 포장, 종이 제조 기계, 자동차, 철도 증기 기관차, 조선 산업, 프레스금속 기계, 건설기계 등
