| 브랜드 이름: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| 모델 번호: | 단단한 투관, 윤활유를 가진 청동은 끼워넣어진 유지 보수가 필요 없는 폐쇄합니다 |
| 모크: | 협상 가능 |
| 가격: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| 지불 조건: | 사전에 고작 |
| 공급 능력: | 중국, 제조업체, 공급자, 공장, 도매, 금속 저널 베어링, PTFE 자기 윤활 베어링, 복합 추진 베어링, 복합 자기 윤활 베어링,그래피트 합금 베어링, 플랜지 주사철 베어 |

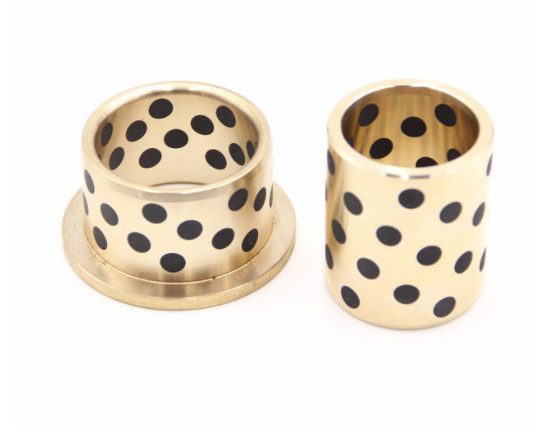

C86300 망간 청동 플랜지 오일리스 부싱과 그래파이트 플러그는 외부 윤활이 필요 없이 작동하도록 특별히 설계된 기계 구성품입니다. C86300 망간 청동 소재는 뛰어난 강도, 내구성 및 내마모성을 제공하는 반면, 부싱의 내부 라이닝에 내장된 그래파이트 플러그는 천연 윤활제 역할을 하여 마찰을 줄이고 원활한 작동을 보장합니다.
이 부싱의 플랜지 디자인은 설치가 쉽고 애플리케이션 내에서 안전하게 장착할 수 있습니다. 그래파이트 플러그는 지속적인 윤활을 제공하고 유지 관리 또는 교체의 필요성을 줄임으로써 부싱의 성능을 더욱 향상시킵니다.
윤활이 불가능하거나 바람직하지 않은 응용 분야에서 그래파이트 플러그가 있는 C86300 망간 청동 플랜지 오일리스 부싱은 안정적이고 효율적인 솔루션을 제공합니다. 이 제품은 일반적으로 부싱이 높은 하중, 고온 및 혹독한 환경에 노출되는 강철 생산, 광산, 해양 및 중장비와 같은 산업에서 사용됩니다.
그래파이트 플러그가 있는 C86300 망간 청동 플랜지 오일리스 부싱을 선택할 때는 치수, 하중 용량 및 작동 조건을 포함하여 응용 프로그램의 특정 요구 사항을 고려하는 것이 중요합니다. 또한 제조업체 또는 공급업체와 상의하여 선택한 부싱이 요구 사항을 충족하고 시스템 내에서 최적의 성능을 발휘하는지 확인하는 것이 좋습니다.
재료:고체 윤활제가 포함된 청동, 오일리스 윤활 참고: 조립 지침/치수 요구 사항 및 허용 오차는 D 장의 마지막에 있습니다. 주의: 부싱은 축 방향으로만 움직일 수 있습니다!

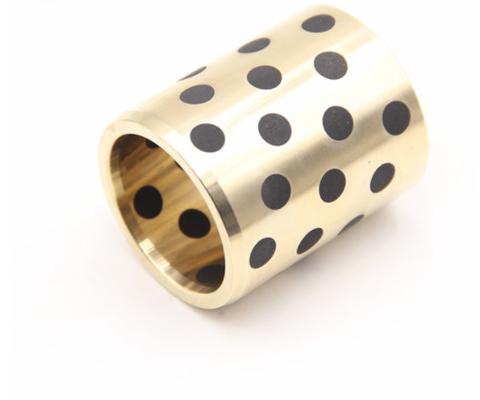

플러그 그래파이트 베어링주로 접근하기 어려운 곳에 지속적인 윤활이 필요한 분야에 사용됩니다.석묵기계적으로 강제된다
극심한 압력 하에 구멍/홈으로 들어갑니다. 회전을 시작하면 윤활제 필름이 샤프트로 전달됩니다. 이 베어링은 지속적인 윤활을 제공합니다.장기간 유지관리가 필요 없음.
● 높은 부하, 저속 작동에서 비교할 수 없는 성능을 발휘합니다. 윤활 없이도 잘 작동합니다.
● 왕복, 진동 운동 및 빈번한 간헐적 운전으로 인해 유막 형성이 어려운 곳에서 우수한 내마모성을 발휘합니다.
● 뛰어난 내식성 및 내화학성.
● 유지관리가 필요 없고 운영비용이 절감됩니다.
현재 NC가공이 실현되어 가공정밀도 및 생산기술이 안정화, 향상되고 있습니다.
NAAMS 자체 윤활 가이드 슬리브 부싱, 제품 정확도가 신뢰할 수 있고 치수가 안정적입니다.금형 가이드 조립 시간을 줄이고 금형 제작 비용을 절감하세요!
1. 금형 제조 산업에 적합하며 널리 사용됩니다.
2.고품질 황동 및 흑연가이드 슬리브의 가이드 성능 내구성을 크게 향상시키고 아름다운 금속 광택을 갖도록 선택되었습니다.
3. 미세조정 후, 견고성, 매끄러움 및포지셔닝 성능이 우수합니다.
4.높은 치수 정확도, 안정된 품질, 완벽한 사양.
자체 윤활 플라스틱 플레인 베어링에 대해 자세히 알아보세요.www.bronzegleitlager.com매우 극한의 산업 조건에서 최대 서비스 수명을 위해 설계되었습니다.저렴한 비용.
C-86200/C-86300자체 윤활 슬리브 베어링 가공 원심 주조 C86300 망간 청동 주조 청동 베어링솔리드 그래파이트 윤활
더 빠르게
더 나은
더 안전하다
에 맞게 설계되었습니다더 길고 더 안정적인 서비스 수명
재료 등급:C-86200 또는 C-86300
자귀-
· 치수검사보고서
· 재료의 기계적 성질(경도, 밀도 포함)에 대한 시험 성적서.
청동은 다음과 같이 작동할 수 있습니다.무거운 하중 하에서 높은 속도하지만 필요해요높은 샤프트 경도 및 비마모성 작동 조건.이 합금에는뛰어난 기계적 품질과 우수한 내식성을 가지고 있습니다. 이 합금은 구리로 구성되어 있습니다, 망간, 알루미늄 및 철. 이 조합은 인장 강도를 높입니다.
| 화학적 요구 사항 | ||||||||||||
| 구리 합금 UNS 번호 |
구성, % 최대, 표시된 경우를 제외 | |||||||||||
| 니켈 | ||||||||||||
| 구리 | 주석 | 선두 | 아연 | 철 | 포함 | 알류미늄 | 망간 | 안티몬 | 황 | 인 | 규소 | |
| 코발트 | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0에이 | 5.0–7.5 | 2.5~5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0에이 | 0.005 | ... | 0.20 | 0.05 | 0.05비 | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50에이 | 0.005 | ... | 0.20 | 0.05 | 1.0비 | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50에이 | 0.005 | ... | 0.20 | 0.05 | 1.0비 | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7기음 | 0.50에이 | 0.005 | ... | 0.50 | 0.08 | 0.10비 | 0.005 |
| 에이 구리 최소량을 결정할 때, 구리는 구리와 니켈을 더한 양으로 계산될 수 있습니다. | ||||||||||||
| 비 연속 주조의 경우 인은 최대 1.5%이어야 합니다. | ||||||||||||
| 기음 강철로 뒷받침된 경우 철은 최대 0.35%이어야 합니다. | ||||||||||||
방사형 게이트, 수직 게이트, 스톱 로그, 펜스톡 강철 라이너, 기계식 호이스트, 유압식 호이스트, 계측기, 갠트리 크레인, 오버헤드 크레인, 저수지 관리 서비스 등 다양한 분야에 적용 가능...
웨어 보관
홍수 조절
수력 발전
관개
구리 합금 주조
유형:무연 황동
|
화학성분 질량/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
쿠 |
주석 |
알 |
철 |
민 |
니 |
납 |
시 |
피 |
아연 |
|
60-66 |
0.2 |
5.0-7.5 |
2.0-4.0 |
2.5-5.0 |
1 |
0.2 |
_ |
_ |
_ |
|
기계적 성질 |
|||
|---|---|---|---|
|
인장강도 Mpa(최소) |
항복강도 MPa(Min) |
신장률 % |
브리넬 경도(HB) |
|
758 |
427 |
14 |
225 |
1. 화학 성분에서 단일 값은 최대값을 나타냅니다.
2, 경도값의 기계적 성능은 단지 참고용입니다.
|
C86300 |
치수는 인치입니다 |
|
흑연 플러그가 있는 망간 청동 |
(내경 x 외경 x 길이) |
|
흑연 부싱 |
1/2 x 3/4 x 1/2 |
|
흑연 부싱 |
1/2 x 3/4 x 3/4 |
|
흑연 부싱 |
1/2 x 3/4 x 1/2 |
|
흑연 부싱 |
5/8 x 7/8 x 5/8 |
|
흑연 부싱 |
5/8 x 7/8 x 3/4 |
|
흑연 부싱 |
5/8 x 7/8 x 1 |
|
흑연 부싱 |
5/8 x 7/8 x 1-1/4 |
|
흑연 부싱 |
5/8 x 7/8 x 1-1/2 |
|
흑연 부싱 |
3/4 x 1-1/8 x 5/8 |
|
흑연 부싱 |
3/4 x 1-1/8 x 3/4 |
|
흑연 부싱 |
3/4 x 1-1/8 x 1 |
|
흑연 부싱 |
3/4 x 1-1/8 x 1-1/4 |
|
흑연 부싱 |
3/4 x 1-1/8 x 1-1/2 |
|
흑연 부싱 |
7/8 x 1-1/4 x 3/4 |
|
흑연 부싱 |
7/8 x 1-1/4 x 1 |
|
흑연 부싱 |
7/8 x 1-1/4 x 1-1/8 |
|
흑연 부싱 |
7/8 x 1-1/4 x 1-1/4 |
|
흑연 부싱 |
7/8 x 1-1/4 x 1-1/2 |
|
흑연 부싱 |
1 x 1-3/8 x 3/8 |
|
흑연 부싱 |
1 x 1-3/8 x 1/2 |
|
흑연 부싱 |
1 x 1-3/8 x 5/8 |
|
흑연 부싱 |
1 x 1-3/8 x 3/4 |
|
흑연 부싱 |
1 x 1-3/8 x 1 |
|
흑연 부싱 |
1 x 1-3/8 x 1-1/4 |
|
흑연 부싱 |
1 x 1-3/8 x 1-1/2 |
|
흑연 부싱 |
1 x 1-3/8 x 1-3/4 |
|
흑연 부싱 |
1 x 1-3/8 x 2 |
|
흑연 부싱 |
1 x 1-1/2 x 3/4 |
|
흑연 부싱 |
1 x 1-1/2 x 1 |
|
흑연 부싱 |
1 x 1-1/2 x 1-1/2 |
|
흑연 부싱 |
1 x 1-1/2 x 2 |
|
흑연 부싱 |
1-1/8 x 1-1/2 x 1 |
|
흑연 부싱 |
1-1/4 x 1-5/8 x 1 |
|
흑연 부싱 |
1-1/4 x 1-5/8 x 1-1/4 |
|
흑연 부싱 |
1-1/4 x 1-5/8 x 1-1/2 |
|
흑연 부싱 |
1-1/4 x 1-5/8 x 1-3/4 |
|
흑연 부싱 |
1-1/4 x 1-5/8 x 2 |
|
흑연 부싱 |
1-1/2 x 2 x 1-1/4 |
|
흑연 부싱 |
1-1/2 x 2 x 1-1/2 |
|
흑연 부싱 |
1-1/2 x 2 x 1-3/4 |
|
흑연 부싱 |
1-1/2 x 2 x 2 |
|
흑연 부싱 |
1-3/4 x 2-1/4 x 1-1/4 |
|
흑연 부싱 |
1-3/4 x 2-1/4 x 1-1/2 |
|
흑연 부싱 |
1-3/4 x 2-1/4 x 1-3/4 |
|
흑연 부싱 |
1-3/4 x 2-1/4 x 2 |
|
흑연 부싱 |
1-3/4 x 2-1/4 x 2-1/2 |
|
흑연 부싱 |
1-3/4 x 2-1/4 x 4 |
|
흑연 부싱 |
2 x 2-1/2 x 1-1/4 |
|
흑연 부싱 |
2 x 2-1/2 x 1-1/2 |
|
흑연 부싱 |
2 x 2-1/2 x 2 |
|
흑연 부싱 |
2 x 2-1/2 x 2-1/2 |
|
흑연 부싱 |
2 x 2-1/2 x 3 |
|
흑연 부싱 |
2-1/2 x 3 x 3 |
|
흑연 부싱 |
3 x 3-1/2 x 4 |
|
흑연 부싱 |
3 x 3-5/8 x 3 |
|
흑연 부싱 |
3-1/2 x 4-1/8 x 2 |
|
흑연 부싱 |
3-1/2 x 4-1/8 x 3 |
|
흑연 부싱 |
3-1/2 x 4-1/8 x 4 |
|
흑연 부싱 |
4 x 4-3/4 x 2 |
|
흑연 부싱 |
4 x 4-3/4 x 3 |
|
흑연 부싱 |
4 x 4-3/4 x 4 |
|
흑연 부싱 |
5 x 6 x 3 |
|
흑연 부싱 |
5 x 6 x 4 |
흑연 자체 윤활 슬리브 베어링적용하기 전에 윤활제에 담가야 합니다. 흑연은 윤활제를 흡수한 다음 샤프트 운동으로 가열되면 샤프트로 전달됩니다. 이 동작은 윤활에 필요한 오일을 제공하지만 베어링 끝에서 누출을 일으킬 만큼 충분한 양은 아닙니다. 운동이 멈추면 오일이 흑연에 다시 흡수됩니다.

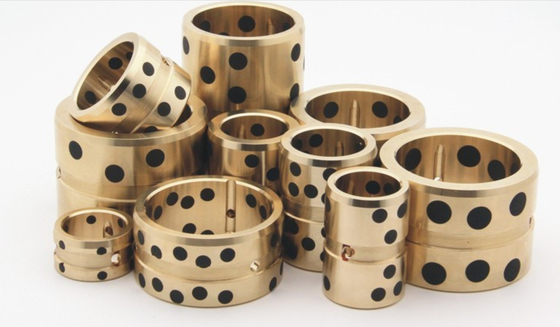

플러그 그래파이팅은 베어링 벽에 줄을 지어 엇갈린 구멍 구성을 뚫고 이 구멍에 그래파이트를 눌러 넣고 단단하게 굽는 방식으로 이루어집니다. 뚫은 구멍의 크기와 수, 줄의 수는 다음에 의해 결정됩니다.베어링 길이 및 직경.
그래파이트 플러그 청동 부싱모두 자체 윤활이 가능하며유지 보수가 필요 없음.이 부싱은 연속 주조 청동으로 가공되고 고체 윤활제 플러그로 막혀 있습니다. 자체 윤활 슬리브 베어링과 그 결합 표면은 항상 윤활제 필름으로 분리되어야 합니다. VIIPLUS의 많은 구성 요소는 흑연을 사용합니다. 여기에 그것에 대해 알아야 할 사항이 있습니다. 흑연은 매우 특이한 형태의 일반 탄소, 2차원 결정입니다. 그것을 한 원자 두께의 시트라고 생각해보세요. 흑연 한 조각은 이러한 시트를 쌓아 올린 것입니다. 흑연 연필심은 이 한 원자 두께의 시트가 매우 미끄럽기 때문에 기름진 느낌이 듭니다.
| 등급 | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| 재료 | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| 밀도 | 8 | 8.9 | 7.8 | 8.9 | 8 |
| 경도 | ≥210 | ≥70 | ≥150 | ≥75 | ≥235 |
| 인장강도 | ≥750 | ≥250 | ≥500 | ≥270 | ≥800 |
| 항복강도 | ≥450 | ≥90 | ≥260 | ≥150 | ≥450 |
| 연장 | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| 선형 팽창 계수 | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ | 1.9×10-5/℃ |
| 최대 온도 | -40~+300℃ | -40~+400℃ | -40~+400℃ | -40~+400℃ | -40~+300℃ |
| 최대 동적 하중 | 100 | 60 | 50 | 70 | 120 |
| 최대 속도(건조) | 15 | 10 | 20 | 10 | 15 |
| N/mm²*m/s(윤활) | 200 | 60 | 60 | 80 | 200 |
| 압축 변형 | < 0.01mm (0.01mm 미만) | < 0.05mm | < 0.04mm | < 0.05mm |
< 0.005mm |
건설 장비용 자체 윤활 슬리브 베어링, 파워 삽용 붐 링크 부싱, 사출 성형 기계용 토글 링크 및 가이드 부싱, 제철소 장비, 용광로 드래그아웃, 건조 장비, 로스터, 프레스 다이, 조립 라인, 수력 전기 구조물, 윈치, 호이스트 장비, 타이어 및 제지 공장 기계 및 기타 여러 산업용 응용 분야.
C86300 일반적인 응용 분야로는 저속 중부하 베어링, 기어, 캠 및 유압 실린더 부품이 있습니다. 연속 주조 망간 청동은고강도, 열처리 불가 구리 합금무거운 하중과 느린 속도에서 뛰어난 마모 특성과 높은 베어링 강도의 좋은 조합이 필요한 응용 분야에서 사용하도록 설계되었습니다.
|
C86300 망간 청동 흑연 부싱 |
|
|
요소 |
콘텐츠 (%) |
|
구리, Cu |
60.0-68.0 |
|
납, Pb |
≤0.2 |
|
주석, Sn |
≤0.2 |
|
아연, Zn |
22~28 |
|
철, 철 |
2.0-4.0 |
|
알루미늄, Al |
5.0-7.50 |
|
망간, Mn |
2.5-5.0 |
|
|
|
|
C86200 망간 청동 흑연 부싱 |
|
|
요소 |
콘텐츠 (%) |
|
구리, Cu |
60.0-68.0 |
|
납, Pb |
≤0.2 |
|
주석, Sn |
≤0.2 |
|
아연, Zn |
22~28 |
|
철, 철 |
2.0-4.0 |
|
알루미늄, Al |
3.0-4.90 |
|
망간, Mn |
2.5-5.0 |
그래파이트 플러그 주조 청동 부싱은 저속에서 중속까지 무거운 하중을 지지해야 하는 곳에서 사용할 수 있습니다.
플러그 그래파이트 주조 청동 부싱은 다음을 견딜 수 있습니다.최대 570 F의 고온
자체 윤활 슬리브 베어링 기능을 통해 오일링이 어려운 곳에서도 베어링을 사용할 수 있습니다.구현 비용이 많이 들고 그리스/오일을 사용할 수 없는 경우. 저속에서 높은 하중에서도 우수한 윤활이 달성됩니다.
특수 내장된 고체 윤활제가 있는 자체 윤활 슬리브 베어링은 마찰을 줄입니다. 마찰 계수: 0.04~0.2
| 비우싱 | 길이 | |||||||||||||
| 크기(mm) | ||||||||||||||
| ID | 오디세이 | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 | 35 | |||
| ￠d | ￠디 | 제이디비 | 제이디비 | 제이디비 | 제이디비 | 제이디비 | 제이디비 | 제이디비 | 제이디비 | 제이디비 | 제이디비 | |||
| 8 | 8 | 0.028 | 12 | 0.018 |
081208 101408 |
081210 101410 |
081212 101412 |
81215 | 101420 | |||||
| 10 | 0.013 | 0.007 | 101415 | |||||||||||
| 10 | 0.028 | 14 | 0.018 | |||||||||||
| 0.013 | 0.007 | |||||||||||||
| 12 | 12 | 0.034 | 18 | 0.018 | 121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 | |
| 0.016 | 0.007 | |||||||||||||
| 13 | 13 | 0.034 | 19 | 0.021 | 131910 | 131912 | 131915 | 131920 | ||||||
| 0.016 | 0.006 | |||||||||||||
| 14 | 14 | 0.034 | 20 | 0.021 | 142010 | 142012 | 142015 | 142020 | 142025 | 142030 | ||||
| 0.016 | 0.006 | |||||||||||||
| 15 | 15 | 0.034 | 21 | 0.021 | 152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | |||
| 0.016 | 0.006 | |||||||||||||
| 16 | 16 | 0.034 | 22 | 0.021 | 162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | 162235 | |
| 0.016 | 0.006 | |||||||||||||
| 17 | 17 | 0.034 | 23 | 0.021 | 172315 | |||||||||
| 0.016 | 0.006 | |||||||||||||
| 18 | 18 | 0.034 | 24 | 0.021 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||||
| 0.02 | 0.006 | |||||||||||||
| 19 | 19 | 0.041 | 26 | 0.021 | 192615 | 192620 | ||||||||
| 0.02 | 0.006 | |||||||||||||
| 20 | 20 | 0.041 | 28 | 0.021 | 202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | 202835 | |
| 0.02 | 0.006 | |||||||||||||
| 20 | 0.041 | 30 | 0.021 | 203016 | 203020 | 203025 | 203030 | 203035 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 22 | 22 | 0.041 | 32 | 0.021 | 223212 | 223215 | 223220 | 223225 | ||||||
| 0.02 | 0.006 | |||||||||||||
| 25 | 0.041 | 33 | 0.025 | 253312 | 253315 | 253316 | 253320 | 253325 | 253330 | 253335 | ||||
| 25 | 0.02 | 0.009 | ||||||||||||
| 25 | 0.041 | 35 | 0.025 | 253512 | 253515 | 253516 | 253520 |
253525 |
253530 |
253535 |
||||
|
|
0.02 |
0.009 |
||||||||||||
|
28 |
28 |
0.041 |
38 |
0.025 |
|
|
|
|
|
|
283820 |
283825 |
283830 |
|
|
0.02 |
0.009 |
|||||||||||||
|
|
30 |
0.041 |
38 |
0.025 |
|
|
303812 |
303815 |
|
|
303820 |
303825 |
303830 |
303835 |
|
30 |
0.02 |
0.009 |
||||||||||||
|
|
30 |
0.041 |
40 |
0.025 |
|
|
304012 |
304015 |
|
|
304020 |
304025 |
304030 |
304035 |
|
|
0.02 |
0.009 |
||||||||||||
|
31.5 |
31.5 |
0.05 |
40 |
0.025 |
|
|
|
|
|
|
|
|
314030 |
|
|
0.025 |
0.009 |
|||||||||||||
|
32 |
32 |
0.05 |
42 |
0.025 |
|
|
|
|
|
|
324220 |
|
324230 |
|
|
0.025 |
0.009 |
|||||||||||||
|
|
35 |
0.05 |
44 |
0.025 |
|
|
|
|
|
|
354420 |
354425 |
354430 |
354435 |
|
35 |
0.025 |
0.009 |
||||||||||||
|
|
35 |
0.05 |
45 |
0.025 |
|
|
|
|
|
|
354520 |
354525 |
354530 |
354435 |
|
|
0.025 |
0.009 |
||||||||||||
|
38 |
38 |
0.05 |
48 |
0.025 |
|
|
|
|
|
|
|
|
|
|
|
0.025 |
0.009 |
|||||||||||||
|
40 |
40 |
0.05 |
50 |
0.025 |
|
|
|
405015 |
|
|
405020 |
405025 |
405030 |
405035 |
|
0.025 |
0.009 |
|||||||||||||
|
40 |
0.05 |
55 |
0.03 |
|
|
|
405515 |
|
|
|
|
405530 |
405535 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
45 |
0.05 |
55 |
0.03 |
|
|
|
|
|
|
|
|
455530 |
455535 |
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
56 |
0.03 |
|
|
|
|
|
|
|
|
455630 |
455635 |
|
|
0.025 |
0.011 |
|||||||||||||
|
45 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
456030 |
456035 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
50 |
0.05 |
60 |
0.03 |
|
|
|
|
|
|
|
|
506030 |
506035 |
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
62 |
0.03 |
|
|
|
|
|
|
506220 |
|
506230 |
506235 |
|
|
0.025 |
0.011 |
|||||||||||||
|
50 |
0.05 |
65 |
0.03 |
|
|
|
|
|
|
|
|
506530 |
|
|
|
0.025 |
0.011 |
|||||||||||||
|
55 |
55 |
0.06 |
70 |
0.03 |
|
|
|
|
|
|
|
|
557030 |
557035 |
|
0.03 |
0.011 |
|||||||||||||
|
|
60 |
0.06 |
74 |
0.03 |
|
|
|
|
|
|
|
|
607430 |
607435 |
|
60 |
0.03 |
0.011 |
||||||||||||
|
|
60 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
607530 |
607535 |
|
|
0.03 |
0.011 |
||||||||||||
|
63 |
63 |
0.06 |
75 |
0.03 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.011 |
|||||||||||||
|
65 |
65 |
0.06 |
80 |
0.03 |
|
|
|
|
|
|
|
|
|
658035 |
|
0.03 |
0.011 |
|||||||||||||
|
70 |
70 |
0.06 |
85 |
0.035 |
|
|
|
|
|
|
|
|
708530 |
708535 |
|
0.03 |
0.013 |
|||||||||||||
|
70 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
75 |
0.06 |
90 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
75 |
0.06 |
95 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
|||||||||||||
|
|
80 |
0.06 |
96 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
80 |
0.03 |
0.013 |
||||||||||||
|
|
80 |
0.06 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
|
0.03 |
0.013 |
||||||||||||
|
85 |
85 |
0.071 |
100 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
90 |
90 |
0.071 |
110 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
100 |
100 |
0.071 |
120 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.013 |
|||||||||||||
|
110 |
110 |
0.071 |
130 |
0.035 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
120 |
120 |
0.071 |
140 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.036 |
0.015 |
|||||||||||||
|
125 |
125 |
0.063 |
145 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
130 |
130 |
0.063 |
150 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
140 |
140 |
0.063 |
160 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
150 |
150 |
0.063 |
170 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
160 |
160 |
0.063 |
180 |
0.04 |
|
|
|
|
|
|
|
|
|
|
|
0.043 |
0.015 |
|||||||||||||
|
길이 |
|
|
ID |
오드 |
|
|
||||||||
|
|
|
틈 메우는 물건 |
|
|||||||||||
|
|
|
￠d |
￠디 |
|
|
|||||||||
|
40 |
50 |
60 |
70 |
80 |
90 |
100 |
120 |
130 |
140 |
150 |
|
|
|
|
|
제이디비 |
제이디비 |
제이디비 |
제이디비 |
제이디비 |
제이디비 |
제이디비 |
제이디비 |
제이디비 |
제이디비 |
제이디비 |
|
|
(주)제이디비(JDB) |
|
|
|
|
|
|
|
|
|
|
|
|
|
8 |
12 |
- |
|
|
|
|
|
|
|||||||||||
|
10 |
14 |
-1003 |
|
|||||||||||
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
12 |
18 |
-1203 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
13 |
19 |
-1303 |
|
|
|
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
14 |
20 |
-1403 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
15 |
21 |
-1503 |
|
|
|
||||||||||||||
|
162240 |
|
|
|
|
|
|
|
|
|
|
16 |
22 |
-1603 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
17 |
23 |
-1803 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
18 |
24 |
-2005 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
19 |
26 |
-2005 |
|
|
|
||||||||||||||
|
202840 |
202850 |
|
|
|
|
|
|
|
|
|
20 |
28 |
-2005 |
|
|
|
||||||||||||||
|
203040 |
|
|
|
|
|
|
|
|
|
|
20 |
30 |
-2505* |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
22 |
32 |
-2505 |
|
|
|
||||||||||||||
|
253340 |
253350 |
253360 |
|
|
|
|
|
|
|
|
25 |
33 |
-2505 |
|
|
|
||||||||||||||
|
253540 |
253550 |
|
|
|
|
|
|
|
|
|
25 |
35 |
-3005* |
|
|
|
||||||||||||||
|
283840 |
|
|
|
|
|
|
|
|
|
|
28 |
38 |
-3005 |
|
|
|
||||||||||||||
|
303840 |
303850 |
303860 |
|
|
|
|
|
|
|
|
30 |
38 |
-3005 |
|
|
|
||||||||||||||
|
304040 |
304050 |
304060 |
|
|
|
|
|
|
|
|
30 |
40 |
-3505* |
|
|
|
||||||||||||||
|
314040 |
|
|
|
|
|
|
|
|
|
|
31.5 |
40 |
-3505 |
|
|
|
||||||||||||||
|
324240 |
|
|
|
|
|
|
|
|
|
|
32 |
42 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
44 |
-3505 |
|
|
|
||||||||||||||
|
354440 |
354450 |
354460 |
|
|
|
|
|
|
|
|
35 |
45 |
-3505 |
|
|
|
||||||||||||||
|
384840 |
|
|
|
|
|
|
|
|
|
|
38 |
48 |
-4007* |
|
|
|
||||||||||||||
|
405040 |
405050 |
405060 |
405070 |
405080 |
|
|
|
|
|
|
40 |
50 |
-4007 |
|
|
|
||||||||||||||
|
405540 |
405550 |
405560 |
|
|
|
|
|
|
|
|
40 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455540 |
455550 |
455560 |
|
|
|
|
|
|
|
|
45 |
55 |
-4507 |
|
|
|
||||||||||||||
|
455640 |
455650 |
455660 |
|
|
|
|
|
|
|
|
45 |
56 |
-4507 |
|
|
|
||||||||||||||
|
456040 |
456040 |
456050 |
456070 |
456080 |
|
|
|
|
|
|
45 |
60 |
-4507 |
|
|
|
||||||||||||||
|
506040 |
506040 |
506050 |
506070 |
506080 |
|
|
|
|
|
|
50 |
60 |
-5008 |
|
|
|
||||||||||||||
|
506240 |
506240 |
506250 |
506270 |
|
|
|
|
|
|
|
50 |
62 |
-5008 |
|
|
|
||||||||||||||
|
506540 |
506550 |
506560 |
506570 |
506580 |
|
5065100 |
5065120 |
|
|
|
50 |
65 |
-5008 |
|
|
|
||||||||||||||
|
557040 |
557050 |
557060 |
557070 |
|
|
|
|
|
|
|
55 |
70 |
-5508 |
|
|
|
||||||||||||||
|
607440 |
607450 |
607460 |
607470 |
607480 |
|
|
|
|
|
|
60 |
74 |
-6008 |
|
|
|
||||||||||||||
|
607540 |
607550 |
607560 |
607570 |
607580 |
|
6075100 |
6075120 |
|
|
|
60 |
75 |
-6008 |
|
|
|
||||||||||||||
|
|
|
637560 |
637570 |
637580 |
|
|
|
|
|
|
63 |
75 |
-6508* |
|
|
|
||||||||||||||
|
658040 |
658050 |
658060 |
658070 |
658080 |
|
|
|
|
|
|
65 |
80 |
-6508 |
|
|
|
||||||||||||||
|
708540 |
708550 |
708560 |
708570 |
708080 |
|
7085100 |
7085120 |
|
|
|
70 |
85 |
-7010 |
|
|
|
||||||||||||||
|
|
709050 |
709060 |
709070 |
709080 |
|
|
|
|
|
|
70 |
90 |
-7010 |
|
|
|
||||||||||||||
|
|
759050 |
759060 |
759070 |
759080 |
|
7590100 |
|
|
|
|
75 |
90 |
-7510 |
|
|
|
||||||||||||||
|
|
|
759060 |
759070 |
759580 |
|
7590100 |
|
|
|
|
75 |
95 |
-7510 |
|
|
|
||||||||||||||
|
809640 |
809650 |
809660 |
809670 |
809680 |
|
8096100 |
8096120 |
|
|
|
80 |
96 |
-8010 |
|
|
|
||||||||||||||
|
8011040 |
8011050 |
8011060 |
8011070 |
8011080 |
|
80110100 |
80110120 |
|
80110140 |
|
80 |
100 |
-8010 |
|
|
|
||||||||||||||
|
|
|
8511060 |
|
8511080 |
|
|
|
|
|
|
85 |
100 |
-9010* |
|
|
|
||||||||||||||
|
|
9011050 |
9011060 |
|
9011080 |
9011090 |
90110100 |
90100120 |
|
|
|
90 |
110 |
-9010 |
|
|
|
||||||||||||||
|
|
10012050 |
10012060 |
10012070 |
10012080 |
10012090 |
100120100 |
100120120 |
|
100120140 |
|
100 |
120 |
-10010 |
|
|
|
||||||||||||||
|
|
11013050 |
|
11013070 |
11013080 |
|
110130100 |
110130120 |
|
|
|
110 |
130 |
-12010* |
|
|
|
||||||||||||||
|
|
|
|
12014070 |
12014080 |
12014090 |
120140100 |
120140120 |
|
120140140 |
|
120 |
140 |
-12010 |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
125145100 |
125145120 |
|
|
|
125 |
145 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
13015080 |
|
130150100 |
|
130145130 |
|
|
130 |
150 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
|
|
140160100 |
|
|
140160140 |
|
140 |
160 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
15017080 |
|
150170100 |
|
|
|
150170150 |
150 |
170 |
- |
|
|
|
||||||||||||||
|
|
|
|
|
16718080 |
|
167180100 |
|
|
|
160180150 |
160 |
180 |
- |
|
|
|
||||||||||||||
