| 브랜드 이름: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| 모델 번호: | 단단한 투관, 윤활유를 가진 청동은 끼워넣어진 유지 보수가 필요 없는 폐쇄합니다 |
| 모크: | 협상 가능 |
| 가격: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| 지불 조건: | 사전에 고작 |
| 공급 능력: | 온라인으로 청동색 투관 • 미끄러지는 방위 제조자 • 투관 공급자를 각자 기름을 바르기 |
탁월한 성능과 신뢰성을 제공하는 미터법 플랜지의 경우, 당사의 흑연 플러그 부싱은 자체 윤활 응용 분야에서 신뢰할 수 있는 솔루션으로 두각을 나타냅니다. 흑연 플러그 부싱이 장착된 이 플랜지는 내구성과 마찰 감소 측면에서 독특한 이점을 제공합니다.
흑연은 우수한 윤활 특성으로 알려진 천연 광물입니다. 부싱에 흑연을 플러그함으로써 플랜지가 작동 중에 자체적으로 윤활할 수 있도록 하여 마찰과 마모를 크게 줄입니다. 이러한 자체 윤활 기능은 빈번한 윤활 또는 유지 보수의 필요성을 없애 이러한 플랜지를 비용 효율적이고 편리한 선택으로 만듭니다.
당사의 미터법 플랜지는 엄격한 품질 기준을 충족하도록 설계 및 제조되어 다양한 응용 분야에서 신뢰성과 내구성을 보장합니다. 흑연 플러그 부싱은 플랜지에 정확하게 맞도록 설계되어 부드럽고 효율적인 작동을 제공합니다.
기계, 장비 또는 기타 산업용 응용 분야에 플랜지를 찾고 있다면 당사의 흑연 플러그 부싱은 미터법 플랜지가 최상의 성능을 발휘하도록 보장합니다. 자체 윤활 특성을 통해 이러한 플랜지는 더 부드러운 작동, 더 긴 수명 및 유지 보수 비용 절감에 도움이 됩니다.
요약하면, 흑연 플러그 부싱이 있는 당사의 신뢰할 수 있는 미터법 플랜지는 자체 윤활 응용 분야에 이상적인 선택입니다. 뛰어난 성능, 내구성 및 비용 효율성은 산업 운영에 가치 있는 추가 요소입니다.
주문 제작된 솔리드 청동 원통형 부싱 베어링 형태: 다음 재료에 따른 청동 합금 원통형 부싱C86300/C86200, ISO, DIN 또는 고객 설계에 따른 특수 부품, 특수 합금. 여기를 클릭하여 온라인 카탈로그로 이동하십시오.BRONZE SLIDING PLATE PLUGGED GRAPHITE.pdf 및 제품 사양 PLUGGED BRONZE BERINGS 시리즈 부싱(슬리브 부싱 및 플랜지 치수 다운로드 포함).
플러그 흑연 베어링은 접근하기 어려운 영역에서 지속적인 윤활이 필요한 응용 분야에 주로 사용됩니다. 흑연은 극심한 압력 하에서 구멍/홈에 기계적으로 강제로 삽입됩니다. 윤활막이 회전하기 시작하면서 샤프트로 전달됩니다. 이러한 베어링은 유지 보수 없이장기간 동안 지속적인 윤활을 제공합니다.
소구경에서 대구경까지, 슬리브 부싱 및 베어링 제품 및 솔루션은 안목 있는 엔지니어의 선택입니다.
신뢰할 수 있는 중국 슬라이딩 베어링 회사, 청동 부싱 공급업체 - 흑연 C86300 청동 부싱

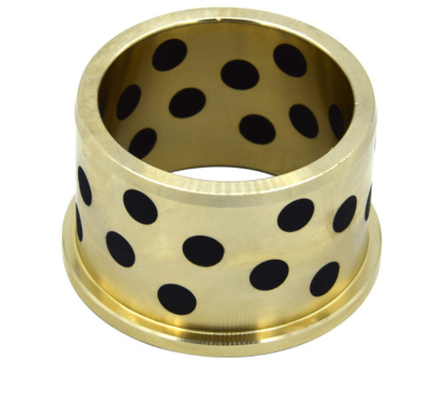

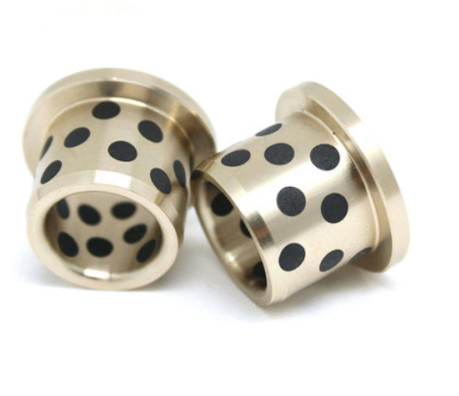

자체 윤활 오일리스 타입 부싱 | 흑연 플러그가 있는 C86300 망간 청동 미터법 플랜지 크기
극도로 높은 하중 용량;
마찰을 줄입니다.
|
부품 번호 |
치수는 미터법 mm입니다. |
|
IDxODxOALx 플랜지 Od x 플랜지 두께 |
|
|
플랜지 청동 흑연 부싱 812 |
8 x 12 x 12 x 20 x 2 |
|
플랜지 청동 흑연 부싱 1015 |
10 x 14 x 15 x 22 x 2 |
|
플랜지 청동 흑연 부싱 1220 |
12 x 18 x 20 x 25 x 3 |
|
플랜지 청동 흑연 부싱 1320 |
13 x 19 x 20 x 26 x 3 |
|
플랜지 청동 흑연 부싱 1420 |
14 x 20 x 20 x 27 x 3 |
|
플랜지 청동 흑연 부싱 1515 |
15 x 21 x 15 x 28 x 3 |
|
플랜지 청동 흑연 부싱 1520 |
15 x 21 x 20 x 28 x 3 |
|
플랜지 청동 흑연 부싱 1612 |
16 x 22 x 12 x 29 x 3 |
|
플랜지 청동 흑연 부싱 1620 |
16 x 22 x 20 x 29 x 3 |
|
플랜지 청동 흑연 부싱 2015 |
20 x 30 x 15 x 40 x 4 |
|
플랜지 청동 흑연 부싱 2020 |
20 x 30 x 20 x 40 x 5 |
|
플랜지 청동 흑연 부싱 2030 |
20 x 30 x 30 x 40 x 5 |
|
플랜지 청동 흑연 부싱 2040 |
20 x 30 x 40 x 45 x 5 |
|
플랜지 청동 흑연 부싱 2525 |
25 x 35 x 25 x 45 x 5 |
|
플랜지 청동 흑연 부싱 2530 |
25 x 35 x 30 x 45 x 5 |
|
플랜지 청동 흑연 부싱 2540 |
25 x 35 x 40 x 45 x 5 |
|
플랜지 청동 흑연 부싱 3030 |
30 x 40 x 30 x 50 x 5 |
|
플랜지 청동 흑연 부싱 3040 |
30 x 40 x 40 x 50 x 5 |
|
플랜지 청동 흑연 부싱 3130 |
31.5 x 40 x 30 x 50 x 5 |
|
플랜지 청동 흑연 부싱 3135 |
31.5 x 40 x 35 x 50 x 5 |
|
플랜지 청동 흑연 부싱 3530 |
35 x 45 x 30 x 60 x 5 |
|
플랜지 청동 흑연 부싱 3540 |
35 x 45 x 40 x 55 x 5 |
|
플랜지 청동 흑연 부싱 4050 |
40 x 50 x 50 x 65 x 5 |
|
플랜지 청동 흑연 부싱 5050 |
50 x 60 x 50 x 75 x 5 |
|
플랜지 청동 흑연 부싱 5060 |
50 x 60 x 60 x 75 x 5 |
흑연 베어링은 사용 전에 윤활제로 적셔야 합니다. 흑연은 윤활제를 흡수하고, 샤프트의 움직임에 의해 가열되면 샤프트로 전달됩니다. 이 작용은 윤활에 필요한 오일을 제공하지만 베어링 끝에서 누출을 일으킬 만큼 충분한 양은 아닙니다. 움직임이 멈추면 오일은 흑연에 다시 흡수됩니다.
플러그 흑연화는 베어링 벽을 통해 일렬로 배치된 구멍 구성을 드릴링하고 흑연을 이러한 구멍에 압입하고 경화 베이킹하여 수행됩니다. 드릴링된 구멍의 크기와 수 및 행 수는 베어링 길이와 직경에 따라 결정됩니다.인치 슬리브미터법 슬리브
미터법 플랜지
미터법 와셔
흑연 플러그 삽입물이 있는 솔리드 자체 윤활 베어링 | 흑연 구리 슬리브 부싱
흑연 플러그 청동 부싱은 모두 자체 윤활식이며
. 이 부싱은 연속 주조 청동으로 가공되어 솔리드 윤활 플러그로 플러그됩니다. 부싱과 해당 접촉면은 항상 윤활막으로 분리되어야 합니다. VIIPLUS의 많은 구성 요소는 흑연을 사용합니다. 다음은 흑연에 대해 알아야 할 사항입니다. 흑연은 매우 특이한 형태의 일반 탄소, 즉 2차원 결정입니다. 이를 원자 1개 두께의 시트라고 생각하십시오. 흑연 조각은 이러한 시트가 쌓여 있습니다. 흑연 연필 심이 미끄러운 이유는 이러한 원자 1개 두께의 시트가 매우 미끄럽기 때문입니다.마모판마모 스트립
부싱
슬라이드 어셈블리
가이드 구성 요소
자체 윤활 흑연 플러그 청동 슬리브 부싱
플러그 흑연 슬리브 부싱
인치 크기 부싱
미터법 크기 부싱
재료
C86300 망간 청동
저속 고하중 베어링
, 기어, 캠 및 유압 실린더 부품이 포함됩니다. 연속 주조 망간 청동은우수한 조합 뛰어난 마모 특성과높은 베어링 강도를 필요로 하는 응용 분야에 사용하기 위한 고강도, 비열처리 가능한 구리 합금입니다.고하중 및 저속.청동 슬리브 베어링 플랜지 청동 부싱 판매C86300 망간 청동 흑연 부싱
|
내용(%) |
|
|
구리, Cu |
60.0-68.0 |
|
납, Pb |
≤0.2 |
|
주석, Sn |
22~28 |
|
아연, Zn |
22~28 |
|
철, Fe |
2.0-4.0 |
|
알루미늄, Al |
3.0-4.90 |
|
망간, Mn |
2.5-5.0 |
|
성능 |
흑연 플러그 주조 청동 부싱 |
|
|
|
|
내용(%) |
|
|
구리, Cu |
60.0-68.0 |
|
납, Pb |
≤0.2 |
|
주석, Sn |
22~28 |
|
아연, Zn |
22~28 |
|
철, Fe |
2.0-4.0 |
|
알루미늄, Al |
3.0-4.90 |
|
망간, Mn |
2.5-5.0 |
|
성능 |
흑연 플러그 주조 청동 부싱 |
플러그 흑연 주조 청동 부싱은 최대 570 F의 고온을 견딜 수 있습니다.자체 윤활 기능은 오일링이 어렵고, 구현 비용이 많이 들며, 그리스/오일을 사용할 수 없는 경우에도 베어링을 사용할 수 있도록 합니다.
고하중에서 저속
에서도 우수한 윤활이 가능합니다.특수하게 내장된 고체 윤활제를 사용한 자체 윤활은마찰을 줄입니다.
마찰 계수: 0.04 ~ 0.2 기술 데이터등급
|
50S1 |
50S2 |
50S3 |
650S5 |
재료 |
CuZn25AI5Mn4Fe3 |
|
CuSn5Pb5Zn5 |
8 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
밀도 |
8 |
|
8.9 |
≥210 |
경도 |
8 |
경도 |
≥210 |
|
≥70 |
≥150 |
≥75 |
신율 |
인장 강도 |
≥750 |
|
≥250 |
≥500 |
≥270 |
≥800 |
항복 강도 |
≥450 |
|
≥90 |
≥12 |
≥150 |
≥450 |
신율 |
≥12 |
|
≥13 |
≥10 |
≥5 |
≥8 |
선형 팽창 계수 |
1.9×10-5/℃ |
|
1.8×10-5/℃ |
-40~+300℃ |
최대 온도 |
1.9×10-5/℃ |
최대 온도 |
-40~+300℃ |
|
-40~+400℃ |
100 |
최대 동적 하중 |
최대 동적 하중 |
최대 동적 하중 |
100 |
|
60 |
50 |
200 |
120 |
최대 속도(건조) |
15 |
|
10 |
200 |
N/mm²*m/s(윤활) |
15 |
N/mm²*m/s(윤활) |
200 |
|
60 |
< 0.01 mm |
200 |
200 |
압축 변형 |
< 0.01 mm |
|
< 0.05mm |
< 0.04mm |
응용 분야 |
< 0.005mm |
응용 분야 |
건설 장비용 부싱, 파워 쇼블용 붐 링크 부싱, 사출 성형기용 토글 링크 및 가이드 부싱, 제강 설비, 용광로 드래그아웃, 건조 장비, 로스터, 프레스 다이, 조립 라인, 수력 발전 구조물, 윈치, 호이스트 장비, 타이어 및 제지 공장 기계 및 기타 여러 산업 응용 분야. |
