| 브랜드 이름: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| 모델 번호: | 단단한 투관, 윤활유를 가진 청동은 끼워넣어진 유지 보수가 필요 없는 폐쇄합니다 |
| 모크: | 협상 가능 |
| 가격: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| 지불 조건: | 사전에 고작 |
| 공급 능력: | 온라인으로 청동색 투관 • 미끄러지는 방위 제조자 • 투관 공급자를 각자 기름을 바르기 |
ASTM B271 알로이 그래피트 플러그 부싱, 특히 C86300 타입, 400 x 470 x 750 mm의 크기,윤활을 위해 그래피트 기반 물질을 이용하는 금속 기반의 자기 윤활용 베어링을 의미합니다.이 부싱은 다양한 산업용 용도로 유지보수 없이 오래 작동하도록 설계되었습니다.
ASTM B271은 높은 마모 저항력과 낮은 마찰을 요구하는 응용 프로그램에 사용하도록 설계된 원심 피사체로?? 은, 청동 기반의, 그래피트 윤활용 베어링을 포함하는 표준 사양이다.C86300 합금 은 금속 매트릭스 내에 삽입 된 그래피트 입자를 포함하는 염기 기반의 청동의 일종입니다.이 그래피트 입자는 외부 윤활유가 필요없이 베어링이 작동 할 수있는 자기 윤활성 특성을 제공합니다.
400 x 470 x 750 mm의 크기는 부시의 외부 크기를 의미합니다.일반적으로 가구 또는 프레임에 설치되어 회전 또는 교차 샤프에 슬라이딩 표면을 제공합니다.류의 금속 기반은 구조적 지원을 제공하며, 그래피트 윤활층은 굴착과 샤프트 사이의 마찰과 마모를 감소시킵니다.
전체적으로, ASTM B271 합금 그래피트 플러그 부싱 C86300 합금과 지정 된 차원은 신뢰할 수 있습니다.높은 마모 저항과 낮은 마찰을 필요로 하는 산업용 베어 애플리케이션에 대한 유지보수 없는 솔루션.
bronzegleitlager.com탄소가 당신의 신뢰할 수 있는그래피트 부싱제조업체. 당신의 필요에 관계없이, 우리는 맞춤 디자인 할 수 있습니다부싱당신의 필요를 위해.

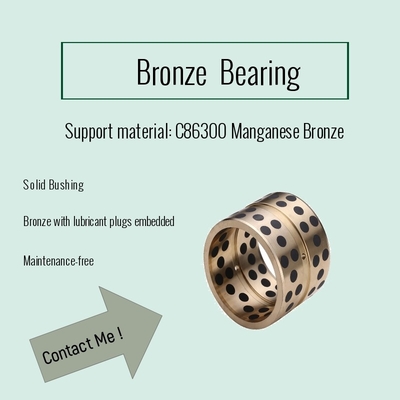

VIIPLUS는 C86300 망간 구리 부싱을 제공합니다. 그것은 고품질의 구리 구리로 구성된 자유용 베어 재료이며 고체 윤활소 주머니가 있습니다.
|
|
수 ((1) |
알 |
페 |
Pb |
원 |
Ni(2) |
SN |
Zn |
|---|---|---|---|---|---|---|---|---|
|
분/최대 |
600.0-660 |
50.0-7.5 |
20.0-4.0 |
.20 |
2.5-50 |
1.0 |
.20 |
22.0-28.0 |
|
명목 |
63.0 |
6.2 |
3.0 |
- |
3.7 |
- |
- |
25.0 |
의C86300 청동 부시이 합금의 전형적인 용도는 다음과 같습니다. 초중량 용량, 고강성 합금. 큰 밸브 줄기 부시, 기어 베어, 캠 부시,느린 속도 중량 베어링, 수압 실린더 부시 부품
청동은 무거운 부하 하에서 높은 속도로 작동 할 수 있지만 높은 샤프 경화 및 비 경화 작동 조건이 필요합니다. 이 합금은 우수한 기계적 특성과 좋은 부식 저항성을 가지고 있습니다.이 합금은 구리, 망간, 알루미늄 및 철. 이 조합은 팽창 강도를 높입니다.
| 화학적 요구 사항 | ||||||||||||
| 구리 합금 UNS 번호 |
구성, % 최대, 표시된 경우를 제외하고 | |||||||||||
| 니켈 | ||||||||||||
| 구리 | 진 | 납 | 아연 | 철 | 그 중 | 알루미늄 | 마랑제 | 안티몬 | 황 | 포스포스 | 실리콘 | |
| 코발트 | ||||||||||||
| C86300 | 600.0660 | 0.20 | 0.20 | 220.028입니다.0 | 20.04.0 | 1.0A | 50.07.5 | 2.555.0 | ... | ... | ... | ... |
| C90500 | 860.0809.0 | 90.0110 | 0.30 | 10.03.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 820.0850 | 150.0170 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 790.0 ̊820 | 180.020.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 780.0 ̊820 | 90.0110 | 80.0110 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A 구리 최소를 결정할 때 구리는 구리 더하기 니켈로 계산될 수 있다. | ||||||||||||
| B 연속 융합물에서는 광소가 최대 1.5%가어야 합니다. | ||||||||||||
|
C 철은 최대 0.35%가 강철 뒷받침으로 사용될 때.
|
||||||||||||
방사성 게이트, 수직 게이트, 스톱 로그, 펜 스톡 스틸 라인, 기계식 호스, 수압 호스, 기기, 갱트리 크레인, 오버 헤드 크레인용역 관리 서비스...
물품 보관
홍수 관리
수력 발전
관개
구리 합금 주름
종류:납 없는 구리
자기 윤활기름 없는 것부싱 타입
|
화학 성분 질량/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
큐 |
SN |
알 |
페 |
원 |
니 |
Pb |
네 |
P |
Zn |
|
60~66 |
0.2 |
50.0-7.5 |
20.0-4.0 |
2.5-50 |
1 |
0.2 |
_ |
_ |
_ |
|
기계적 특성 |
|||
|---|---|---|---|
|
팽창 강도 Mpa ((분) |
강도 MPa (분) |
연장 % |
브리넬 강도 (HB) |
|
758 |
427 |
14 |
225 |
1화학 구성에서, 단일 값은 최대치를 나타냅니다.
2, 단단함 값의 기계적 성능은 참조를 위해만
|
C86300 |
크기는 인치입니다. |
|
마랑제스 청동물 과 그래피트 플러그 |
(ID x OD x L) |
|
그라피트 껍질 |
1/2 x 3/4 x 1/2 |
|
그라피트 껍질 |
1/2 x 3/4 x 3/4 |
|
그라피트 껍질 |
1/2 x 3/4 x 1/2 |
|
그라피트 껍질 |
5/8 x 7/8 x 5/8 |
|
그라피트 껍질 |
5/8 x 7/8 x 3/4 |
|
그라피트 껍질 |
5/8 x 7/8 x 1 |
|
그라피트 껍질 |
5/8 x 7/8 x 1-1/4 |
|
그라피트 껍질 |
5/8 x 7/8 x 1-1/2 |
|
그라피트 껍질 |
3/4 x 1-1/8 x 5/8 |
|
그라피트 껍질 |
3/4 x 1-1/8 x 3/4 |
|
그라피트 껍질 |
3/4 x 1-1/8 x 1 |
|
그라피트 껍질 |
3/4 x 1-1/8 x 1-1/4 |
|
그라피트 껍질 |
3/4 x 1-1/8 x 1-1/2 |
|
그라피트 껍질 |
7/8 x 1-1/4 x 3/4 |
|
그라피트 껍질 |
7/8 x 1-1/4 x 1 |
|
그라피트 껍질 |
7/8 x 1-1/4 x 1-1/8 |
|
그라피트 껍질 |
7/8 x 1-1/4 x 1-1/4 |
|
그라피트 껍질 |
7/8 x 1-1/4 x 1-1/2 |
|
그라피트 껍질 |
1 x 1-3/8 x 3/8 |
|
그라피트 껍질 |
1 x 1-3/8 x 1/2 |
|
그라피트 껍질 |
1 x 1-3/8 x 5/8 |
|
그라피트 껍질 |
1 x 1-3/8 x 3/4 |
|
그라피트 껍질 |
1 x 1-3/8 x 1 |
|
그라피트 껍질 |
1 x 1-3/8 x 1-1/4 |
|
그라피트 껍질 |
1 x 1-3/8 x 1-1/2 |
|
그라피트 껍질 |
1 x 1-3/8 x 1-3/4 |
|
그라피트 껍질 |
1 x 1-3/8 x 2 |
|
그라피트 껍질 |
1 x 1-1/2 x 3/4 |
|
그라피트 껍질 |
1 x 1-1/2 x 1 |
|
그라피트 껍질 |
1 x 1-1/2 x 1-1/2 |
|
그라피트 껍질 |
1 x 1-1/2 x 2 |
|
그라피트 껍질 |
1-1/8 x 1-1/2 x 1 |
|
그라피트 껍질 |
1-1/4 x 1-5/8 x 1 |
|
그라피트 껍질 |
1-1/4 x 1-5/8 x 1-1/4 |
|
그라피트 껍질 |
1-1/4 x 1-5/8 x 1-1/2 |
|
그라피트 껍질 |
1-1/4 x 1-5/8 x 1-3/4 |
|
그라피트 껍질 |
1-1/4 x 1-5/8 x 2 |
|
그라피트 껍질 |
1-1/2 x 2 x 1-1/4 |
|
그라피트 껍질 |
1-1/2 x 2 x 1-1/2 |
|
그라피트 껍질 |
1-1/2 x 2 x 1-3/4 |
|
그라피트 껍질 |
1-1/2 x 2 x 2 |
|
그라피트 껍질 |
1-3/4 x 2-1/4 x 1-1/4 |
|
그라피트 껍질 |
1-3/4 x 2-1/4 x 1-1/2 |
|
그라피트 껍질 |
1-3/4 x 2-1/4 x 1-3/4 |
|
그라피트 껍질 |
1-3/4 x 2-1/4 x 2 |
|
그라피트 껍질 |
1-3/4 x 2-1/4 x 2-1/2 |
|
그라피트 껍질 |
1-3/4 x 2-1/4 x 4 |
|
그라피트 껍질 |
2 x 2-1/2 x 1-1/4 |
|
그라피트 껍질 |
2 x 2-1/2 x 1-1/2 |
|
그라피트 껍질 |
2 x 2-1/2 x 2 |
|
그라피트 껍질 |
2 x 2-1/2 x 2-1/2 |
|
그라피트 껍질 |
2 x 2-1/2 x 3 |
|
그라피트 껍질 |
2/2 x 3 x 3 |
|
그라피트 껍질 |
3 x 3-1/2 x 4 |
|
그라피트 껍질 |
3 x 3-5/8 x 3 |
|
그라피트 껍질 |
3-1/2 x 4-1/8 x 2 |
|
그라피트 껍질 |
3-1/2 x 4-1/8 x 3 |
|
그라피트 껍질 |
3-1/2 x 4-1/8 x 4 |
|
그라피트 껍질 |
4 x 4-3/4 x 2 |
|
그라피트 껍질 |
4 x 4-3/4 x 3 |
|
그라피트 껍질 |
4 x 4-3/4 x 4 |
|
그라피트 껍질 |
5 x 6 x 3 |
|
그라피트 껍질 |
5 x 6 x 4 |
그래피티드 베어링은 적용하기 전에 윤활유에 젖어 있어야 한다. 그래피티드는 윤활유를 흡수하고, 셰프트 움직임에 의해 가열되면 샤프트로 전달된다.이 동작은 윤활에 필요한 기름을 제공하지만 베어링 끝에서 누출을 유발하기에 충분한 양은 아닙니다그 기름은 움직임이 멈출 때 그래피트에 의해 다시 흡수됩니다.

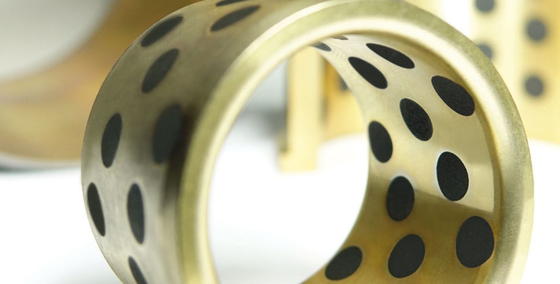

플러그 그래피팅은 베어링 벽을 통해 갈라진, 겹쳐진 구멍 구성을 뚫고 이 구멍에 그래피트를 눌러 단단하게 구워서 이루어집니다.구멍의 크기와 수와 줄의 수는 베어링 길이와 지름에 의해 결정됩니다.
그래피트 플러그 브롱스 부싱은 모두 자기 윤활성화 및유지보수 없이이 부싱은 연속 된 주사금속으로 가공되고 고체 윤활유 플러그로 연결됩니다. 부싱과 결합 표면은 항상 윤활유 필름에 의해 분리되어야합니다.VIIPLUS그래피트는 매우 특이한 형태의 평범한 탄소입니다. 2차원 결정입니다. 한 원자 두꺼운 판처럼 생각해보세요.그래피트 조각은 이 잎들을 쌓은 것입니다.그래피트 연필 납은 기름기가 느껴집니다. 왜냐하면 한 원자 두께의 이 잎들이 매우 미끄러지기 때문입니다.
C86300 망간 구리
C86300 전형적인 응용 분야는느린 속도 중량 부하 베어링, 기어, 램프 및 수압 실린더 부품.연속 양산 마랑제스 청동은 높은 강도입니다.열처리가 불가능한 구리 합금, 뛰어난 마모 특성과 무거운 부하와 느린 속도에 대한 높은 내구력과의 좋은 조합을 필요로 하는 응용 용도로 사용.
|
C86300 마가네스 동지 그래피트 부싱 |
|
|
원자 |
컨텐츠 (%) |
|
구리, Cu |
600.0-68.0 |
|
납, Pb |
≤0.2 |
|
틴, Sn |
≤0.2 |
|
아연, Zn |
22~28 |
|
철, Fe |
20.0-4.0 |
|
알루미늄, 알 |
50.0-7.50 |
|
망간, Mn |
2.5-50 |
|
|
|
|
C86200 마가네스 동지 그래피트 부싱 |
|
|
원자 |
컨텐츠 (%) |
|
구리, Cu |
600.0-68.0 |
|
납, Pb |
≤0.2 |
|
틴, Sn |
≤0.2 |
|
아연, Zn |
22~28 |
|
철, Fe |
20.0-4.0 |
|
알루미늄, 알 |
30.0-4.90 |
|
망간, Mn |
2.5-50 |
그래피트 플러그 된 Cast 청동 부싱은 무거운 부하를 지원해야 할 경우에 사용될 수 있습니다저~중속속도
플러그 그래피트 Cast Bronze 부싱은 570 F까지 높은 온도에 견딜 수 있습니다
자기 윤활이 특징은 오일링이 어렵고 비용이 많이 들고 기름/오일 사용이 불가능한 곳에서는 베어링을 사용할 수 있습니다. 낮은 속도의 높은 부하에서도 우수한 윤활이 달성됩니다.
특수 탑재 된 고체 윤활료로 자유 윤활유는 마찰을 감소시킵니다. 마찰 계수: 0.04에서 0.2
|
등급 |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
소재 |
CuZn25AI5Mn4Fe3 |
C0Sn5Pb5Zn5 |
CuAI10Ni5Fe5 |
큐Sn12 |
CuZn25AI5Mn4Fe3 |
|
밀도 |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
단단함 |
≥210 |
≥ 70 |
≥ 150 |
≥ 75 |
≥235 |
|
당기력 |
≥750 |
≥ 250 |
≥ 500 |
≥270 |
≥800 |
|
양력 강도 |
≥450 |
≥90 |
≥260 |
≥ 150 |
≥450 |
|
길쭉함 |
≥12 |
≥13 |
≥10 |
≥ 5 |
≥8 |
|
선형 팽창 계수 |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
|
맥스 템프 |
-40~+300°C |
-40~+400°C |
-40~+400°C |
-40~+400°C |
-40~+300°C |
|
최대 역학적 부하 |
100 |
60 |
50 |
70 |
120 |
|
최대 속도 (건조) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s (유유) |
200 |
60 |
60 |
80 |
200 |
|
압축 변형 |
< 0.01mm |
< 0.05mm |
< 0.04mm |
< 0.05mm |
< 0.005mm |
