| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 착용 판 오일프리 활주 판, 흑연 판 공급자 |
| 모크: | 협상 가능 |
| 가격: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| 지불 조건: | T는 / T |
| 공급 능력: | 중국, 제조업체, 공급자, 공장, 도매, 금속 저널 베어링, 자기 윤활 베어링, 복합 추진 베어링, 복합 자기 윤활 베어링,그래피트 합금 베어링, 플랜지 주사철 베어 |

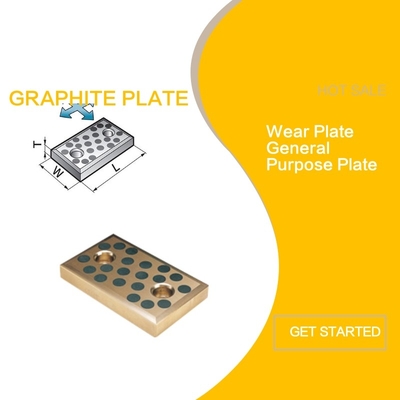

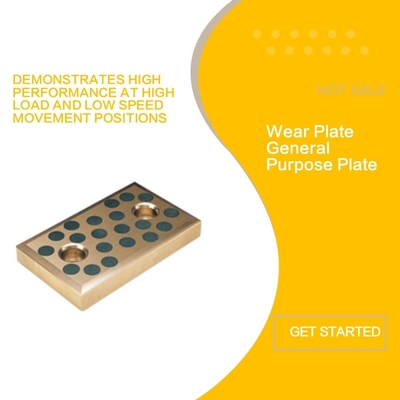

흑연이 삽입된 황동 500 SWP 내마모성 청동 플레이트는 내마모성을 향상시키기 위해 청동 매트릭스 내에 흑연이 삽입된 황동 합금 플레이트를 의미합니다. 황동 500 SWP는 우수한 기계적 특성과 내식성을 갖춘 특정 황동 합금 조성으로, 높은 내마모성과 내구성이 필요한 응용 분야에 적합합니다.
청동 플레이트에 흑연을 포함하면 윤활성이 증가하고 마찰이 감소하는 등 여러 가지 장점이 있어 재료의 내마모성이 향상됩니다. 따라서 구성 요소가 반복적인 슬라이딩 또는 회전 운동을 겪고 긴 수명이 필요한 응용 분야에 적합합니다.
흑연이 삽입된 황동 500 SWP 내마모성 청동 플레이트는 광산, 건설, 중장비 등 장비 부품이 열악한 환경에 노출되고 무결성과 기능을 유지하기 위해 견고한 재료가 필요한 다양한 산업 분야에서 사용할 수 있습니다. 황동의 내식성과 흑연의 내마모성 특성이 결합되어 이러한 응용 분야에 매우 내구성이 뛰어나고 신뢰할 수 있는 재료를 얻을 수 있습니다.
가이드 플레이트, 자체 윤활, 가격 및 배송 시간은 요청 시 제공됩니다.

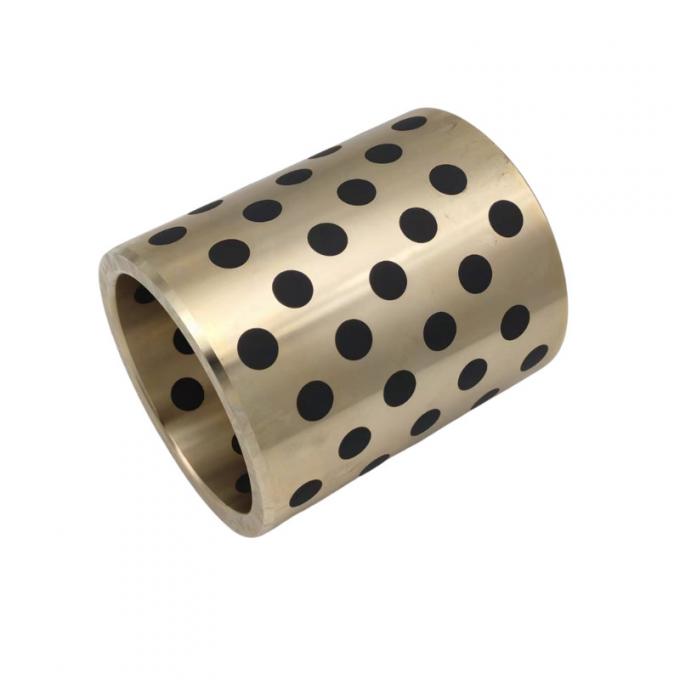

청동 부싱 슬라이딩 베어링 은 당사의 표준 제품 유형입니다. 이 유형의 자체 윤활 베어링은 무급유 베어링, 황동 베어링, 구리 부싱, 솔리드 슬라이딩 베어링 부싱, 청동 부싱 청동 베어링, 흑연 플러그 청동 부싱 베어링 부싱, 가이드 부싱 및 흑연 충전 베어링 부싱이라고도 합니다.
흑연이 삽입된 황동 500 SWP 내마모성 청동 플레이트
| NO. | DIN | 재료 번호 | 지정 | ASTM 표준 | 비례 | 밀도(g/cm³) | 0.2% 변형(MPa) | 인장 강도(MPa) | 변형(%) | E-계수(MPa) | 경도(HB) | 응용 분야 |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | 우수한 강도와 내식성이 필요한 부품에 대해 자동차, 항공 우주 및 해양 공학 분야에서 널리 사용됩니다. 다재다능함과 성능으로 국제적으로 인정받고 있습니다. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | 아직 표준화되지 않음 | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | 베어링, 부싱 및 특히 해양 및 산업 응용 분야에서 높은 하중 용량과 내마모성이 필요한 구성 요소 제조에 일반적으로 사용됩니다. |
| 2.1061.03 | CuSn12Pb | 아직 표준화되지 않음 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | 높은 강도와 내구성이 필요한 베어링 및 구성 요소 제조에 해양, 항공 우주 및 중장비에 사용됩니다. 극한의 하중과 높은 부식 환경으로 알려져 있습니다. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | 고하중 베어링, 유압 부품 및 해양 하드웨어에 사용됩니다. 높은 하중과 부식 공격에 대한 저항을 위해 설계되었습니다. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | 아직 표준화되지 않음 | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | 높은 내마모성이 필요한 베어링, 기어 및 구성 요소 제조에 일반적으로 사용됩니다. 특히 해수 환경에서 우수한 가공성 및 내식성으로 알려져 있습니다. 나열된 콘텐츠에 대한 모든 권리는 https://www.viiplus.com/에 의해 보유됩니다. |
| 2.1052.03 | CuSn12 | 아직 표준화되지 않음 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | 아직 표준화되지 않음 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| 참고: 배송 형태 코드: .01 = 샌드 주조, .02 = 중력 주조, .03 = 원심 주조, .04 = 연속 주조. | ||||||||||||
| 표준 번호 | W | L | a | b | 스케치 |
| SWP 내마모성 플레이트 -18*50 | 18 | 50 | - | 20 | A |
| SWP 내마모성 플레이트 -18*75 | 75 | 45 | |||
| SWP 내마모성 플레이트 -18*100 | 100 | 70 | |||
| SWP 내마모성 플레이트 -18*150 | 150 | 60 | B | ||
| SWP 내마모성 플레이트-28*50 | 28 | 50 | - | 20 | A |
| SWP 내마모성 플레이트 -28*75 | 75 | 45 | |||
| SWP 내마모성 플레이트 -28*100 | 100 | 70 | |||
| SWP 내마모성 플레이트 -28*150 | 150 | 60 | B | ||
| SWP 내마모성 플레이트-38*50 | 38 | 50 | - | 20 | A |
| SWP 내마모성 플레이트 -38*75 | 75 | 45 | |||
| SWP 내마모성 플레이트-38*100 | 100 | 70 | |||
| SWP 내마모성 플레이트 -38*150 | 150 | 60 | B | ||
| SWP 내마모성 플레이트 -48*75 | 48 | 75 | - | 45 | A |
| SWP 내마모성 플레이트 -48*100 | 100 | 70 | |||
| SWP 내마모성 플레이트 -48*125 | 125 | 95 | |||
| SWP 내마모성 플레이트 -48*150 | 150 | 60 | B | ||
| SWP 내마모성 플레이트 -75*75 | 75 | 75 | 45 | 45 | C |
| SWP 내마모성 플레이트 -75*100 | 100 | 70 | |||
| SWP 내마모성 플레이트-75*125 | 125 | 95 | |||
| SWP 내마모성 플레이트 -75*150 | 150 | 60 | D | ||
| SWP 내마모성 플레이트 -100*100 | 100 | 100 | 70 | 70 | C |
| SWP 내마모성 플레이트 -100*125 | 125 | 95 | |||
| SWP 내마모성 플레이트 -100*150 | 150 | 60 | D |
| 슬라이딩 속도 v: | 30m/min |
| 기본 재료: | 특수 황동(SO#50SP2) |
| 자체 윤활: | 예 |
| 윤활제: | 흑연 |
| 표면 압력 P: | 100N/mm² |
| P*v 값: | 200N/mm² x m/min |
| 작동 온도: | -50°C / +200°C(최대 300°C) |
| 마찰 계수: | 0.07 |
고강도 황동 기반 / 고체 윤활제 삽입 무급유 슬라이드 플레이트 SWP 와셔 무급유 내마모성 플레이트 흑연 플레이트 | 슬라이드 플레이트 -NAAMS 표준 공급업체
내마모성 플레이트 범용 플레이트 #500SP(SWP 시리즈) VIIPLUS에서 중국에서 주문 제작(SWP-100200) | 유사 MISUMI 플레이트 카탈로그BRONZE SLIDING PLATE PLUGGED GRAPHITE.pdf온라인 상점 - 선택, 구성, 주문.

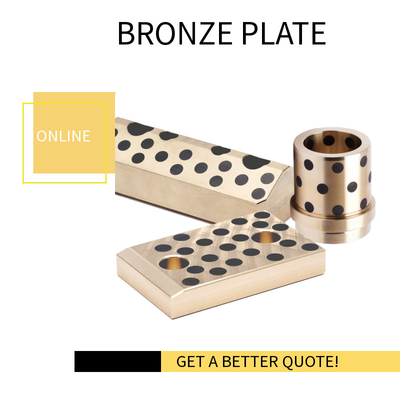

청동 내마모성 플레이트
청동 부싱 #500 SWP 무급유 내마모성 플레이트(흑연 플러그 포함) 재료 청동CuZn25Al5Mn4Fe3 + 흑연 플러그. 특징. 청동 부싱 500 시리즈 베어링은 고품질 구리 합금 기반 금속 엔지니어링된 고체 윤활제 플러그와 함께 사용됩니다.
청동 부싱 #500 SWP 무급유 내마모성 플레이트(흑연 플러그 포함)
설명: 청동 부싱 고장력 황동(흑연 플러그 포함).
기능 및 두께: 마모/슬라이딩 마모
재료: 금속, 청동 CuZn25Al5Mn4Fe3 + 흑연 플러그
청동 부싱 500 시리즈 베어링은 엔지니어링된 고체 윤활제 플러그와 함께 고품질 구리 합금 기반 금속을 사용합니다. 이 베어링은 오늘날 장비에서 요구하는 다양한 응용 요구 사항을 수용하도록 설계되었습니다. 전략적 플러그 위치 및 플러그 화합물을 활용하는 정밀한 공차는 성능 제공 및 무급유 서비스를 보장합니다. 이 베어링 스타일은 표준 인치, 미터법 및 주문 제작 크기로 제공됩니다. 500 시리즈 베어링은 극한의 온도 제한 및 높은 하중 용량 성능을 제공합니다. 저널 스타일 베어링 및 평판 내마모성 플레이트로 제공됩니다.
일부 부품의 사양 및 치수는 완전히 다루지 않을 수 있습니다. 정확한 세부 정보는 제조업체 카탈로그를 참조하십시오.
1) 중장비 트랙터 및 농기구 장비
2) 광산 장비
3) 임업 장비
4) 혼합 탱크 블레이드 샤프트 지지대
5) 주조, 용광로 및 강철 생산 장비
6) HVAC 응용 분야
7) 중장비 캐스터 및 휠 지지 베어링
8) 가마 카트 베니어 건조기 응용 분야 및 기타 응용 분야...
|
등급 |
650# |
650S1 |
650S2 |
650S3 |
650S5 |
|
재료 |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
밀도 |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
경도 |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
인장 강도 |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
항복 강도 |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
신율 |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
선형 팽창 계수 |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
최대 온도 |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
최대 동적 하중 |
100 |
60 |
50 |
70 |
120 |
|
최대 속도(건조) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(윤활) |
200 |
60 |
60 |
80 |
200 |
|
압축 변형 |
< 0.01 mm |
< 0.05mm |
< 0.04mm |
< 0.05mm |
< 0.005mm |
| 부품 번호 | 너비 | 길이 | 두께 | 마운팅 홀 피치 | 구멍 수 | 모따기 형상 | ||||||||
| W | 공차 | L | 공차 | T | 공차 | W1 | 공차 | W2 | 1 |
공차 | 2 |
|||
| SWP-4875 | 48 | -0.1 -0.3 |
75 | -0.1 -0.3 |
20 | ±0.025 | - | ±0.2 | - | 45 | ±0.2 | 15 | 2 | B |
| SWP-48100 | |
|
100 | |
|
|
|
|
|
50 | |
25 | |
|
| SWP-48125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-48150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-7575B | 75 | |
75 | |
|
|
|
|
|
25 | |
|
|
A |
| SWP-75100B | |
|
100 | |
|
|
|
|
|
50 | |
|
|
|
| SWP-75125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-75150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-75200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100100 | 100 | |
100 | |
|
|
50 | |
25 | 50 | |
|
4 | |
| SWP-100125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-100150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-100200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-125150 | 125 | |
150 | |
|
|
|
|
37.5 | 100 | |
|
|
|
| SWP-125200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-125250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-150150 | 150 | |
150 | |
|
|
100 | |
25 | 100 | |
|
|
|
| SWP-150200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-150250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
