| 브랜드 이름: | BRAND CHINA REPLACMENT OILES 500 GUIDE BUSHINGS |
| 모델 번호: | 청동색 흑연 마개 투관은 포용력을 만났습니다 |
| 모크: | 300 조각/조각 (Min. Order) |
| 가격: | $0.10 - $3.00 / Pieces |
| 지불 조건: | 미리 TT, L/C, 서부 동맹 |
| 공급 능력: | 플러그 그라파이트 태도, 중국, 제조들, 공급자들, 공장, 도매이, 금속 저널 베어링, 두 본인 급유 태도, 복합체 스러스트 베어링, 부싱, 그라파이트 불순물 태도, 플랜지 무쇠 |

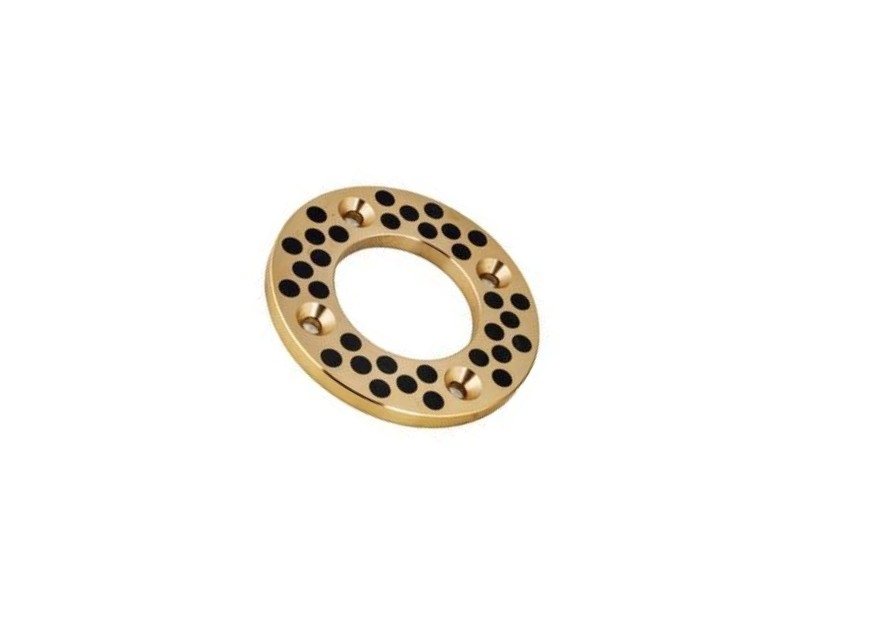

흑연 플러그가 있는 청동 추력 베어링 954 청동은 추력 베어링 응용 분야에서 뛰어난 내마모성과 내구성을 제공하도록 설계된 고도로 특화된 구성 요소입니다. 954 청동과 흑연 플러그의 조합은 부드럽고 안정적인 작동을 보장하는 독특한 특성을 제공합니다.
주석 기반 청동이라고도 하는 954 청동은 뛰어난 강도, 내식성 및 열 전도성으로 선택됩니다. 이 재료는 높은 하중과 온도를 견딜 수 있는 베어링 재료가 필요한 까다로운 응용 분야에 적합합니다.
청동 매트릭스 내에 균등하게 분포된 흑연 플러그는 지속적인 윤활원을 제공합니다. 흑연은 마찰과 마모를 줄여 추력 베어링의 부드러운 작동을 보장하는 천연 윤활제입니다. 플러그는 흑연 윤활제의 저장소 역할을 하여 필요한 경우 윤활 수준을 유지하기 위해 방출합니다.
954 청동 매트릭스에 흑연 플러그를 통합하면 강하고 자체 윤활되는 추력 베어링이 생성됩니다. 이렇게 하면 외부 윤활이 필요 없어 유지 보수 요구 사항과 가동 중지 시간이 줄어듭니다. 자체 윤활 특성은 또한 일관된 성능과 더 긴 베어링 수명을 보장합니다.
흑연 플러그가 있는 청동 추력 베어링 954 청동은 추력 하중이 포함된 중장비, 프레스, 펀치 및 기타 장비를 포함한 광범위한 산업 응용 분야에 적합합니다. 먼지, 오물 또는 기타 오염 물질로 인해 윤활이 어렵거나 바람직하지 않은 응용 분야에 특히 적합합니다.
요약하면, 흑연 플러그가 있는 청동 추력 베어링 954 청동은 뛰어난 내마모성, 내구성 및 자체 윤활 특성을 제공합니다. 신뢰할 수 있고 오래 지속되는 베어링 솔루션이 필요한 추력 베어링 응용 분야에 탁월한 선택입니다.

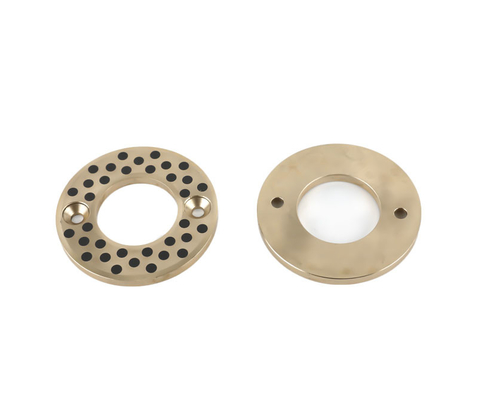

OILES #500 SPW 무급유 추력 와셔를 흑연 플러그 재료 청동 합금 CuZn25Al5Mn4Fe3 + 흑연 플러그로 교체하십시오.
무급유 청동 추력 와셔는 고하중, 저속 응용 분야를 위해 개발되었으며 특수하게 형성된 흑연 플러그를 윤활제로 사용하여 고강도 회전 성형 청동으로 제조됩니다.
당사의 무급유 청동 추력 와셔는 미터법 및 영국식 크기로 제공됩니다. 사내 가공 서비스를 통해 특정 고객 요구 사항에 맞는 비표준 크기를 생산할 수 있습니다.
1. 중장비 트랙터 및 농기구 장비
2. 광산 장비
3. 임업 장비
4. 혼합 탱크 블레이드 샤프트 지지대
5. 주조, 용광로 및 제강 장비
6. HVAC 응용 분야
7. 중장비 캐스터 및 휠 지지 베어링
8. 가마 카트 베니어 건조기 응용 분야 및 기타 응용 분야 가능성
PODKŁADKA ŚLIZGOWA SOBW , SOBW- 유지 보수 불필요 - 슬라이딩 와셔는 매우 단단한 청동(기본 재료)과 특수하게 배치된 고체 그리스(흑연)로 만들어집니다.
흑연을 이동 방향에 맞게 설정합니다.
기본 재료는 하중을 견디고 고체 그리스는 수명 동안 베어링의 윤활을 보장합니다.
흑연 조성물은 청동의 슬라이딩 표면을 윤활할 수 있어야 합니다. 베어링이 회전하면 그리스 필름이 갈색으로 확산됩니다.
이는 청동과 흑연이 효과적으로 작동하려면 두 슬라이딩 표면 사이에 항상 간격이 있어야 함을 의미합니다.
권장 최대 작동 온도:300°C (1000°C에서 제조된 베어링) 100°C 이상의 작동 온도에서 열팽창을 보상하기 위해 더 큰 간극을 제공해야 합니다.
| 표준 번호 | d | D | T | 0 | 볼트 | |||
| -0.1 | D1 | 수량 | 크기 | d1 | ||||
| SPW-10 | 10.2 | 40 | 3 | .... | ..... | .... | .... | |
| SPW-12 | 12.2 | 40 | 28 | 2 | M3 | 3.5 | ||
| SPW-13 | 13.2 | |||||||
| SPW-14 | 14.2 | |||||||
| SPW-15 | 15.2 | 50 | 35 | |||||
| SPW-16 | 16.2 | |||||||
| SPW-16N | .... | .... | .... | .... | ||||
| SPW-18 | 18.2 | 35 | 2 | M3 | 3.5 | |||
| SPW-20 | 20.2 | 5 | M5 | 6 | ||||
| SPW-20N | .... | .... | .... | .... | ||||
| SPW-25 | 25.2 | 55 | 40 | 2 | M5 | 6 | ||
| SPW-25N | .... | .... | .... | .... | ||||
| SPW-30 | 30.2 | 60 | 45 | 2 | M5 | 6 | ||
| SPW-35 | 35.2 | 70 | 50 | |||||
| SPW-40 | 40.2 | 80 | 7 | 60 | M6 | 7 | ||
| SPW-45 | 45.3 | 90 | 67.5 | |||||
| SPW-50 | 50.3 | 100 | 8 | 75 | 4 | |||
| SPW-55 | 55.3 | 110 | 85 | |||||
| SPW-60 | 60.3 | 120 | 90 | M8 | 9 | |||
| SPW-65 | 65.3 | 125 | 95 | |||||
| SPW-70 | 70.3 | 130 | 10 | 100 | ||||
| SPW-75 | 75.3 | 140 | 110 | |||||
| SPW-80 | 80.3 | 150 | 120 | |||||
| SPW-90 | 90.5 | 170 | 140 | M10 | 11 | |||
| SPW-100 | 100.5 | 190 | 160 | |||||
| SPW-120 | 120.5 | 200 |
175 |
|||||
청동 추력 베어링 고경도 황동의 경도를 높여 더 높은 하중 지지 능력과 더 나은 내마모성을 제공합니다. 이 제품은 연속 주조 압연기, 광산 장비, 엔지니어링 장비, 사출 성형기 등에 널리 사용됩니다. 경도가 높기 때문에 가공 및 마무리가 어려우므로 실제로 높은 하중 응용 분야에만 권장됩니다.
|
기본 재료 |
CuZn25A16Fe3Mn3 |
동적 하중 |
120N/mm² |
|
기본 경도 |
HB210~275 |
마찰 계수 |
<0.16 |
|
최대 온도 |
300℃ |
속도 제한 |
건조 0.4m/s 오일 5m/s |
필요한 유지 보수는 일반적으로 사용 시간과 하중에 따라 6개월에서 2년마다 소비량을 확인하는 것을 포함합니다. 부품을 제거할 때마다 다시 윤활하는 것이 좋습니다. 기존 고체 그리스 층을 제거하지 마십시오. 청동을 고체 그리스와 함께 사용하는 모든 요구 사항을 준수하는 경우 부품에 유지 보수가 필요하지 않으므로 지속적인 윤활이 필요하지 않습니다. 가공: 청동은 가공하기 쉽습니다.
기본적으로 당사 제품과 일반 강철 가공 사이에는 큰 차이가 없습니다. 특수 도구는 필요하지 않지만 날카로운 도구, 가급적이면 새 도구를 사용하십시오.
HSS 또는 초경 공구에 그리스를 사용하는 것이 좋습니다. 일반 강철과 마찬가지로 거친 밀링 시 기계의 거리는 약 0.3mm입니다. 밀링/거칠게 할 때는 낮은 이송 속도와 낮은 절삭 깊이를 사용하십시오. 작동 온도: -50°C / + 200°C (최대 300°C)
Jdb-1은 고압, 저압, 고온, 저온, 오일 윤활, 무급유 윤활 또는 수분 윤활에 관계없이 보편적인 기본 제품입니다. 모두 적용됩니다.
제품의 매트릭스는 일반 구리 덮개보다 두 배나 단단한 고강도 황동입니다. 내마모성이 두 배 이상 증가했습니다.
따라서 야금 산업의 연속 주조기, 압연기, 컨베이어에 사용할 수 있습니다. 또한 플라스틱 사출 성형기 잠금 메커니즘, 압출 메커니즘에도 사용됩니다. 고전압 자동 스위치, 건설 기계의 리프팅 지지대 및 수자원 프로젝트의 아크 도어 지지대. 풀리 및 구동 휠 부품. 종이 건조기, 자동차 금형, 선박 앵커 슬라이딩 부품 등도 있습니다.
JDB 1 2는 주로저하중, 고온 및 중간 속도 응용 분야, 벽난로 도어 힌지, 오븐 레이스웨이, 경공업 기계, 공작 기계 산업 등에 적합합니다.
jdb-3의 내부 재료는 jdb-2와 동일합니다. jdb-2의 기능 외에도 비용 절감, 압축 강도 향상 및 단부면 및 매트릭스의 용접 및 설치 기능을 반영합니다.
건설 기계, 야금 기계 및 컨베이어 기계의 무급유 부품에 적합합니다.
Jdb-4는 기계적 특성이 필요하지 않은 전형적인 재료 절약 제품입니다. jdb-2의 대체 재료로 사용할 수 있습니다. 금형 가이드 슬리브, 사출 성형기 금형 프레임 등과 같이 요구 사항의 사용을 충족하기 위해 비용을 크게 줄일 수 있습니다.
Jdb-5는 향상된 제품입니다. 특히 굴삭기 지지대, 윈치 지지대, 크레인 지지대 등과 같은 크레인의 지지 부품에 매우 적합한 매우 높은 압축 성능을 가지고 있습니다. 그러나 매트릭스가 강철이기 때문에. 따라서 물이나 산, 알칼리성 상황에서는 사용하지 않아야 합니다.
|
코드 |
JDB-1 |
JDB-2 |
JDB-3 |
JDB-4 |
JDB-5 |
||
|---|---|---|---|---|---|---|---|
|
|
ZCuZn25 |
ZCuSn6Zn6Pb3 |
ZCuAI10Fe3 |
ZCuSu10P1 |
ZCuSn6Zn6Pb3 |
HT250 |
GCr15 |
|
|
GCuZn25 |
GCuSn6Zn6Pb3 |
GCuAI10Fe3 |
- |
CuSn6Zn6Pb3 |
- |
B1 |
|
|
G-CuZn25 |
GB-CuSn5Zn5Pb5 |
GB-CuAI10Ni |
GB-CuSn10 |
CuSn6Zn6Pb3 |
- |
100Cr6 |
|
|
HBsC4 |
BC6 |
AIBC3 |
BC3 |
BC6 |
FC250 |
SUJ2 |
|
|
C86300 |
C83600 |
C95500 |
C90800 |
C83600 |
Class40 |
52100 |
|
|
HTB2 |
LG2 |
AB1 |
PB4 |
LG2 |
- |
- |
|
화학 원소 |
JDB-1 |
JDB-2 |
JDB-3 |
JDB-4 |
JDB-5 |
||
|---|---|---|---|---|---|---|---|
|
Cu ( % ) |
나머지 |
나머지 |
나머지 |
- |
- |
||
|
Sn ( % ) |
- |
6 |
- |
10 |
6 |
- |
- |
|
Zn ( % ) |
25 |
6 |
- |
- |
6 |
- |
- |
|
Ni ( % ) |
- |
- |
- |
- |
- |
- |
- |
|
AI ( % ) |
6 |
- |
10 |
- |
- |
- |
- |
|
Fe ( % ) |
3 |
- |
3 |
- |
- |
나머지 |
나머지 |
|
Mn ( % ) |
3 |
- |
- |
- |
- |
0.905 - 1.3 |
0.20 - 0.40 |
|
Cr ( % ) |
- |
- |
- |
- |
- |
- |
1.30 - 1.65 |
|
C ( % ) |
- |
- |
- |
- |
- |
2.5 - 4 |
0.95 - 1.05 |
|
Si ( % ) |
- |
- |
- |
- |
- |
1.0 - 1.3 |
0.15 -0.35 |
|
Pb ( % ) |
- |
3 |
- |
- |
3 |
- |
- |
|
성능 |
JDB-1 |
JDB-2 |
JDB-3 |
JDB-4 |
JDB-5 |
|---|---|---|---|---|---|
|
P ( N/mm2 ) |
100 |
60 |
70 |
60 |
250 |
|
최대 V ( m/s ) |
건조 0.4 오일 5 |
2 |
2 |
0.5 |
0.1 |
|
최대 PV( N/mm2·m/s ) |
3.8 |
0.5 |
0.6 |
0.8 |
2.5 |
|
ρ;( g/cm3 ) |
8.0 |
8.0 |
7.6 |
7.3 |
7.8 |
|
( N/mm2 ) |
> 600 |
> 250 |
> 500 |
> 250 |
> 1500 |
|
( % ) |
> 10 |
> 4 |
> 10 |
- |
- |
|
( HB ) |
> 210 |
> 80 |
> 80 |
> 160 |
HRC> 55 |
|
( ℃ ) |
300 |
350 |
300 |
400 |
350 |
|
(μ;) |
오일: 0.03 |
건조: 0.16 |
|||
