| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 돌격 세탁기 |
| 모크: | 양도할 수 있는 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |
| 공급 능력: | 8000000 조각/조각 1 주 |

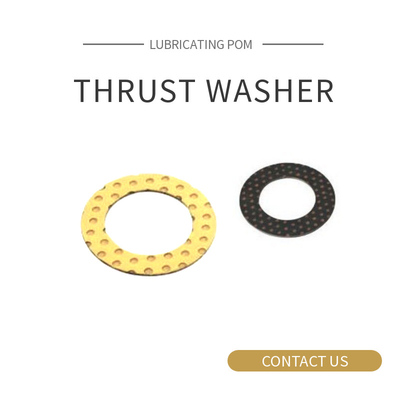

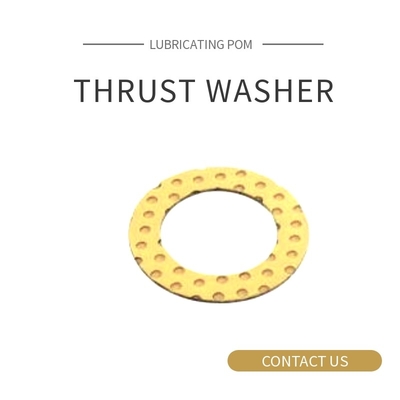

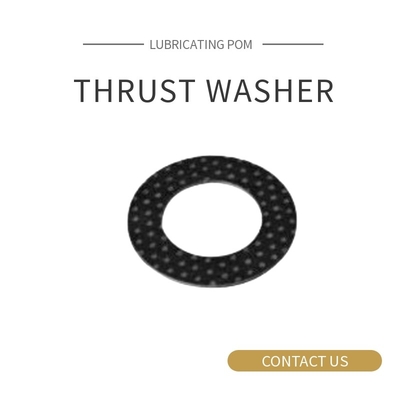

MOS2 스러스트 와셔는 스러스트 베어링 시스템에서 중요한 역할을하는 정밀 엔지니어링 구성 요소입니다. MOS2 (몰리브덴 이황화) 및 기타 고품질 재료의 조합으로 제작 된이 제품은 탁월한 내마모성 및 마찰 감소 특성을 제공합니다.
POM (폴리 옥시 메틸렌)은 종종 스러스트 와셔의 기본 물질로 사용되며 우수한 기계적 특성 및 안정성을 제공합니다. 저탄소강 강화는 세탁기의 구조적 무결성과 내구성을 더욱 향상시킵니다.
고유 한 조성물을 갖춘 중합체 추력 와셔는 부드럽고 효율적인 작동을 유지하면서 높은 하중과 온도를 견딜 수 있습니다. 이를 통해 중장비 및 장비를 포함한 광범위한 산업 응용 분야에 적합한 선택이됩니다.
스러스트 베어링 와셔는 스러스트 베어링 어셈블리의 일부로 하중을 고르게 분배하고 마찰을 줄임으로써 신뢰할 수 있고 안정적인 성능을 보장합니다. 정밀한 설계는 베어링 시스템 내에서 안전하고 오래 지속되는 적합을 보장합니다.
요약하면, MOS2 스러스트 와셔는 POM, 저탄소 강 및 중합체 재료의 조합과 함께 스러스트 베어링 시스템을위한 고성능 솔루션을 제공합니다. 그것은 매끄럽고 효율적인 작동, 마모 및 마찰 감소 및 내구성 향상을 보장하여 산업 응용 분야에 신뢰할 수있는 선택입니다.
주문하기 위해 제작 된 베어링 형태 : ISO 4379에 따른 청동 합금이있는 원통형 덤불, ISO, DIN 또는 고객 설계에 따른 특수 부품, 특수 합금 세탁기 : 경계 윤활 스러스트 와셔 개스킷
스러스트 세탁기 카테고리 : 오일이없는자가 윤활 베어링
추력 와셔 모델 : SF-2WC
자료 조직
1. 변형 된 폴리 포름 알데히드 (POM)와 납의 혼합물은 인스턴트 오일 부족의 경우에도 내마모성이 높고 마찰 계수가 낮습니다. 베어링 표면은 오일 저장 구덩이의 나선형 각도로 정기적으로 배열되며, 어셈블리는 그리스로 코팅되어야합니다.
2. 0.2-0.3mm의 구리 분말 층은 우수한 베어링 용량과 내마모성을 가지며, 좋은 열전도율은 베어링 작동 중에 생성 된 열을 전달할 수 있습니다. 복합 재료는 구리 분말 볼의 갭으로 침투하여 결합 강도를 향상시킬 수 있습니다.
3. 저탄소강 0.4 ~ 2.2, 베어링의 베어링 용량 및 열 전달 기능을 향상시킵니다.
4. 구리/주석 전기 도금, 구리 코팅 0.008mm, 주석 코팅 0.05mm, 베어링이 부식성이 우수한 기능을 갖습니다.
| DI (MM) | do (mm) | ST (MM) | DD (MM) | DP (MM) | 하 맥스. (mm) | 하민. (mm) | |
| wc08dx | 10 | 20 | 1.58 | 1.2 | 0.95 | ||
| wc10dx | 12 | 24 | 1.58 | 1.75 | 18 | 1.2 | 0.95 |
| WC12DX | 14 | 26 | 1.58 | 2.25 | 20 | 1.2 | 0.95 |
| wc14dx | 16 | 30 | 1.58 | 2.25 | 22 | 1.2 | 0.95 |
| wc16dx | 18 | 32 | 1.58 | 2.25 | 25 | 1.2 | 0.95 |
| wc18dx | 20 | 36 | 1.58 | 3.25 | 28 | 1.2 | 0.95 |
| wc20dx | 22 | 38 | 1.58 | 3.25 | 30 | 1.2 | 0.95 |
| wc22dx | 24 | 42 | 1.58 | 3.25 | 33 | 1.2 | 0.95 |
| wc24dx | 26 | 44 | 1.58 | 3.25 | 35 | 1.2 | 0.95 |
| wc25dx | 28 | 48 | 1.58 | 4.25 | 38 | 1.2 | 0.95 |
| wc30dx | 32 | 54 | 1.58 | 4.25 | 43 | 1.2 | 0.95 |
| wc35dx | 38 | 62 | 1.58 | 4.25 | 50 | 1.2 | 0.95 |
| wc40dx | 42 | 66 | 1.58 | 4.25 | 54 | 1.2 | 0.95 |
| wc45dx | 48 | 74 | 2.6 | 4.25 | 61 | 1.7 | 1.45 |
| wc50dx | 52 | 78 | 2.6 | 4.25 | 65 | 1.7 | 1.45 |
특히 회전 운동, 무거운 하중 및 저속의 스윙 모션 및 부하 하에서 종종 열리고 닫히는 부품에도 적합합니다. 경계 윤활 조건 하에서, 연료 보급 및 유지 보수없이 오랫동안 사용될 수 있으며, 프로세스의 급유는 베어링의 서비스 수명을 연장 할 수 있습니다. 표면의 플라스틱 층은 부싱이 형성 될 때 일정량의 마진을 남길 수 있으며 구멍으로 누른 후 자체적으로 처리하여 더 나은 조립 크기를 달성 할 수 있습니다.
현재는 주로 야금 기계, 채굴 기계, 수자원 기계, 자동차 섀시, 건설 기계, 농업 기계, 강철 롤링 기계 등에 사용됩니다.
SF-2WC 개스킷 시리즈 표준 크기
|
샤프트 크기 |
스러스트 와셔 크기 |
스러스트 와셔 크기 |
설치 치수 |
||||||
|
D +0.25 |
D -0.25 |
t -0.05 |
m ± 0.125 |
|
t ± 0.20 |
D1+0.12 |
|||
|
8 |
SF-2WC 10 |
10 |
20 |
1.5 |
15 |
1.5 |
1.0 |
20 |
|
|
10 |
SF-2WC 12 |
12 |
24 |
18 |
24 |
||||
|
12 |
SF-2WC 14 |
14 |
26 |
20 |
2.0 |
26 |
|||
|
14 |
SF-2WC 16 |
16 |
30 |
23 |
30 |
||||
|
16 |
SF-2WC 18 |
18 |
32 |
2.0 |
25 |
32 |
|||
|
18 |
SF-2WC 20 |
20 |
36 |
28 |
3.0 |
36 |
|||
|
20 |
SF-2WC 22 |
22 |
38 |
30 |
38 |
||||
|
22 |
SF-2WC 24 |
24 |
42 |
33 |
42 |
||||
|
24 |
SF-2WC 26 |
26 |
44 |
35 |
44 |
||||
|
26 |
SF-2WC 28 |
28 |
48 |
38 |
4.0 |
48 |
|||
|
30 |
SF-2WC 32 |
32 |
54 |
43 |
54 |
||||
|
36 |
SF-2WC 38 |
38 |
62 |
50 |
62 |
||||
|
40 |
SF-2WC 42 |
42 |
66 |
54 |
66 |
||||
|
46 |
SF-2WC 48 |
48 |
74 |
61 |
1.5 |
74 |
|||
|
50 |
SF-2WC 52 |
52 |
78 |
65 |
78 |
||||
|
60 |
SF-2WC 62 |
62 |
90 |
76 |
90 |
||||
1. 변형 된 폴리 포름 알데히드 (POM)와 납의 혼합물은 인스턴트 오일 부족의 경우에도 내마모성이 높고 마찰 계수가 낮습니다. 베어링 표면은 오일 저장 구덩이의 나선형 각도로 정기적으로 배열되며, 어셈블리는 그리스로 코팅되어야합니다.
2. 0.2-0.3mm의 구리 분말 층은 우수한 베어링 용량과 내마모성을 가지며, 좋은 열전도율은 베어링 작동 중에 생성 된 열을 전달할 수 있습니다. 복합 재료는 구리 분말 볼의 갭으로 침투하여 결합 강도를 향상시킬 수 있습니다.
3. 저탄소강 0.4 ~ 2.2, 베어링의 베어링 용량 및 열 전달 기능을 향상시킵니다.
4. 구리/주석 전기 도금, 구리 코팅 0.008mm, 주석 코팅 0.05mm, 베어링이 부식성이 우수한 기능을 갖습니다.

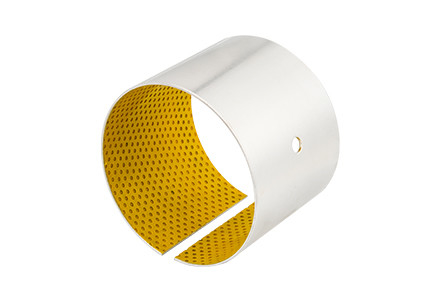

복합 베어링 : 경계 윤활 베어링은 고품질 저탄소 강판으로 만들어졌으며, 중간에 소결 구형 청동 가루, 표면 롤링 변형 폴리 암 브로즈 (POM) 및 오일 저장 구덩이가있는 고품질 저탄소 강철 플레이트로 만들어집니다. 좋은 베어링 용량, 좋은 내마모성. 정상적인 온도 조건과 저속 중장 로딩 장소에 적합하며 전통적인 구리 슬리브를 교체하고 비용을 줄이고 서비스 수명을 연장합니다. 경계 윤활 조건에서 오일 링 유지 보수없이 오랫동안 오랫동안 윤활유가되지만 오버레이어 오일 링에서는 베어링 서비스 수명이 길어집니다. 표면 플라스틱은 가공 및 성형 될 때 일정량의 마진을 유지할 수 있으며, 조립 및 시트 구멍으로 눌린 후 자체적으로 처리 할 수있어 더 나은 조립 크기를 달성 할 수 있습니다.
자동차 섀시, 단조 및 프레스 기계, 야금 및 광업 기계, 엔지니어링 기계, 물 및 전기, 철강 롤링 산업 및 기타 분야에서 널리 사용됩니다. 제품 표면에는 리드가 포함되어 있지 않으며 사용 도메인은 환경 보호 요청 도메인을 확장 할 수 있습니다.
최대 베어링 압력 (정적) : 250 N/mm2
최대 베어링 압력 (동적) : 140n/mm 2
마찰 계수 (그리스 윤활) : 0.05 ~ 0.25
최대 슬라이딩 속도 (그리스 윤활) : 2.5m/s
최대 PV 값 (그리스 윤활) : 2.8n/mm2. m/s
작동 온도 : -40 ~ ~+130 ℃
dx0606, dx0608, dx0610, dx0806, dx0808, dx0810, dx1010, dx1012, dx1015, dx1020, dx1210, dx1212, dx1220, dx1225, dx1310, dx1412, dx1415, dx1420, dx1412. DX1425, DX1510, DX1512, DX1515, DX1520, DX1625, DX1610, DX1710, DX1712, DX1720, DX1810, DX1812, DX1815, DX1820, DX1825, DX2012, DX2015, DX2015, DX2015, DX1825. DX2025, DX2030, DX2210, DX2212, DX2215, DX2220, DX2225, DX2230, DX2415, DX 2420, DX 2425, DX 2512, DX 2515, DX 2525, DX 2525, DX 2540, DX 2550, DX 2815, DX 2840, dx 3012, dx 3015, dx 3025, dx 3030, dx 3030, dx 3040, dx 3220, dx 3230, dx 3240, dx 3512, dx 3515, dx 3525, dx 3540, dx 3550, dx3815, dx 3830, dx 3840, dx 3840 DX 4040, DX 4050, DX 4520, DX 4525, DX 4540, DX 4550, DX 5020, DX 5030, DX 5040, DX 5050, DX 5060, DX 5530, DX 5540, DX 5560, DX 6040, DX 6060, DX 6060, DX 6060, DX 6060, DX 6060 6540, DX 7040, DX 7060, DX 7060, DX 7060, DX 7080, DX 7530, DX 7540, DX 7550, DX 7560, DX 7570, DX 7580, DX 8040, DX 8060, DX 8080, DX 80100, DX 8540, DX 8080, DX 8080, DX 8080 DX 8580, DX 85100, DX9040, DX 9050, DX 9060, DX 9080, DX 90100
Viiplus는 자체 윤활 베어링, 슬라이딩 베어링, 복합 베어링, 오일 프리 베어링, 드라이 베어링 및 유지 보수가없는 베어링을 생산하는 데 특화된 중국의 견고한 기업 중 하나입니다. 제품의 품질과 성능은 외국인 수준에 도달했습니다.
응용 프로그램 필드
재료 특성과 성능의 조합으로 인해 복합 세탁기 부싱은 일반적인 자체 윤활 베어링보다 더 널리 사용되고 홍보되었습니다. 얇은 벽 구조, 작은 크기, 가벼운 무게, 복합 부싱 부싱을 쉽게 사용하기 쉽습니다. 마모 방지 층 혼합물의 재료 특성에 기초하여, POM 제품은 유지하기 어려울 수 있고 기름이없고 오일이없고 저 오일 응용 분야에 적합합니다. 사용하는 동안, 혼합물은 전달 필름을 형성하여 연삭 샤프트를 샤프트 물림으로부터 보호합니다. 혼합물은 우수한 내마모성 및 낮은 마찰 계수뿐만 아니라 적절한 양의 탄성성을 가지며, 이는 넓은 접촉 표면에 응력을 분배하여 슬라이딩 베어링 제품의 베어링 용량을 향상시킬 수 있습니다 (참조). 따라서 슬라이딩 베어링 제품은 회전, 스윙, 축 슬라이딩 및 기타 경우에 적합합니다.
농업 기계 및 푸드 기계
트랙터, 수확기, Baling Machines (건초, 빨대 등); Baling Press, 육류 가공 장비, 감자 수확기, 스프레이 기계, 곡물 건조기, 심기 장비, 양조 장비 등
자동차 산업
스로틀, 브레이크 및 클러치 페달, 미러 조정 메커니즘, 와이퍼, 창 호이 스팅 메커니즘, 스카이 라이트 조직, 조이스틱, 안전 벨트 텐션 메커니즘, 시트 조정 메커니즘, 충격 흡수기, 엔진, 서스펜션, 기화기, 타이로드 및 볼 헤드, 스로틀, 스토어 칼럼 등이 있습니다.
가정 기기, 상업용 기기, 병원 장비
에어컨, 진공 청소기, 식기 세척기, 재봉틀, 세탁기, 냉장고, 복사기, 프린터, 스캐너, 메일 가공 시스템, 레터 분류 장치, 치과 용 장비, X- 레이 장비, 작동 테이블 등
유압 산업
기어 펌프, 워터 펌프, 피스톤 펌프, 볼 밸브, 나비 밸브, 믹싱 밸브, 제어 밸브, 왕복 공기 압축기, 유압 브레이크, 원심 압축기, 유압 실린더 등
건설 기계, 기계 산업
굴삭기, 유압식 리프트, 콘크리트 믹서, 포크 리프트 트럭, 유압 실린더, 벨트 텐션 장치, 크레인, 박격포 트럭, 팔레트 포크 리프트 트럭, 공압 리프트, 불도저, 에스컬레이터, 보행자 보도, 무거운 트레일러, 액체 로드커 등.
다른 응용 프로그램
자전거, 오토바이, 도구, 회전 기계, 왕복 톱, 커팅 머신, 섬유 기계, 직조 기계, 버튼 기계, 포장 시스템, 네일 기계 장비, 유리 제조 장비 등
