| 브랜드 이름: | viiplus wrapped bronze bushings |
| 모델 번호: | 감싸인 청동색 투관 |
| 모크: | 협상하십시오 |
| 가격: | negotiate |
| 공급 능력: | 퍼포레이티드 브론즈 베어링, 평범한 브론즈 랩드 베어링 |
CuSn8 랩 된 청동 베어링과 청동 평면 베어링 CuSn6.5P0.1은 산업 부문에서 매우 존경받는 부품입니다.다양한 용도로 뛰어난 성능과 내구성을 제공합니다..
CuSn8 래프드 브론즈 베어링은 강도와 마모 저항력으로 유명하며, 높은 부하와 고속 작업에 적합합니다.포장 디자인 은 추가적 인 지원 과 안정성 을 제공한다이 라이어링은 정확성 및 신뢰성이 중요한 모터, 펌프 및 다른 회전 집합에 사용하기에 이상적입니다.
다른 한편으로, 브론즈 평면 베어링 CuSn6.5P0.1은 CuSn6.5P0.1 브론즈 구성 덕분에 부드럽고 효율적인 슬라이딩 표면을 제공합니다.이 물질 은 뛰어난 부식 저항성 과 자기 윤활성 특성 으로 유명 합니다, 규칙적인 윤활 및 유지보수 필요성을 줄입니다. 이러한 베어링은 다양한 산업 장비에 사용할 수 있습니다.무거운 짐을 다룰 수 있고 긴 시간 동안 원활하게 작동할 수 있는.
CuSn8 랩드 브론즈 베어링과 CuSn6.5P0.1 브론즈 평면 베어링은 꽉 맞고 최적의 성능을 보장하기 위해 정밀 제조됩니다.그들은 산업 환경의 엄격한 견딜 수 있도록 설계되었습니다., 신뢰성 있는 작동과 긴 서비스 수명을 제공합니다.
요약하자면 CuSn8 래프드 브론즈 베어링과 CuSn6.5P0.1 브론즈 평면 베어링은 산업용 용도로 뛰어난 내구성과 신뢰성을 제공하는 고성능 부품입니다.모터용 베어링이 필요한 경우, 펌프, 또는 다른 회전 집합, 이 청동 베어링은 확실히 당신의 요구 사항을 충족합니다.
자기 윤활용 베어링 용액
고품질 평면 베어링, 포장 된 청동 베어링 제품을 제공
이 카탈로그의 목록에 표시된 표준 제품 외에도, 우리는 또한 비 표준 제품을 공급하거나 고객의 디자인에 따라 개발 할 수 있습니다.

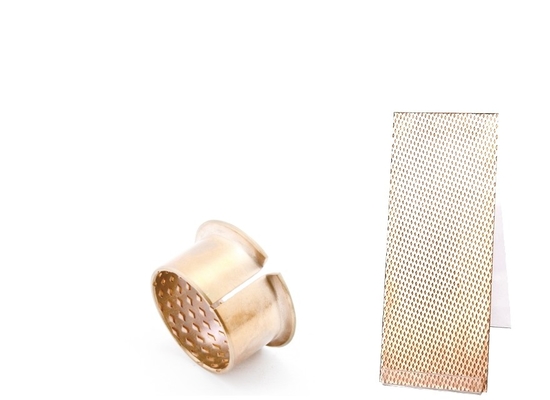

포장 된 청동 평면 베어링은 기판으로 특수 수식을 가진 고밀도의 구리 합금 스트립으로 만들어집니다.표면은 사용자가 원하는 다이아몬드 모양 또는 반구 모양으로 롤 될 수 있습니다.이 방법은 다음과 같은 장점이 있습니다.높은 밀도, 큰 운반 용량, 좋은 마모 저항성 및 긴 서비스 수명, 등, 전통적인 주름 구리 장갑을 대체 할 수 있으며 기계적 부피를 줄이고 비용을 줄일 수 있습니다.
| CUSN8/DIN 17662-1983 | ||||
| Ni(%) | Fe ((%) | % | % | 수 (%) |
| 0달러3 | 0달러1 | 7.5~8.5 | 7.5~8.5 | 휴식 |
구리 및 그 합금의 강도, 부식 저항성, 마모 저항성 및 기타 성능, 또는 일부 특수 응용 요구 사항을 충족시키기 위해기존 CuSn8 구성 요소를 바탕으로 5 위안에 추가, 6 위안 및 다른 구성 요소, 물질을 달성하기 위해높은 탄력성, 높은 마모 저항성, 높은 부식 저항성, 자유로운 절단 및 다른 다양한 기능.
| 성능 지표 | 데이터 | |
| 최대 부하 | 정적 부하 | 120N/mm2 |
| 동적 부하 | 40N/mm2 | |
| 최대 선형 속도 | 2.5m/s | |
| 높은 PV 값 | 2.8N/mm2・m/s | |
| 마찰 계수 | 00.08~0.25 | |
| 온도 사용 | -100°C~+200°C | |
| 열전도 계수 | 60W/m·K | |
| 열 확장 계수 | 15×-6/K | |
롬보이드 오일 릴, 랩 된 청동 평면 베어링, 왜냐하면 릴은 특정 깊이를 가지고 있기 때문에, 그것은 폐쇄된 사용 공간에,매우 좋은 자기 윤활효과를 낼 수 있습니다., 기름과 지방은 긴 시간 동안 포장 된 청동 평면 베어링 수루에 저장 될 수 있습니다.
래핑 된 청동 평면 베어링은 ISO 3547를 참조하십시오, 더 많은 기술적 요구 사항을 위해 여기에서 클릭 할 수 있습니다.ISO 3547 부분.pdf

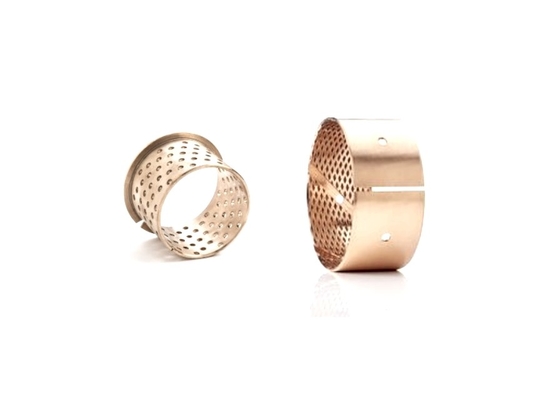

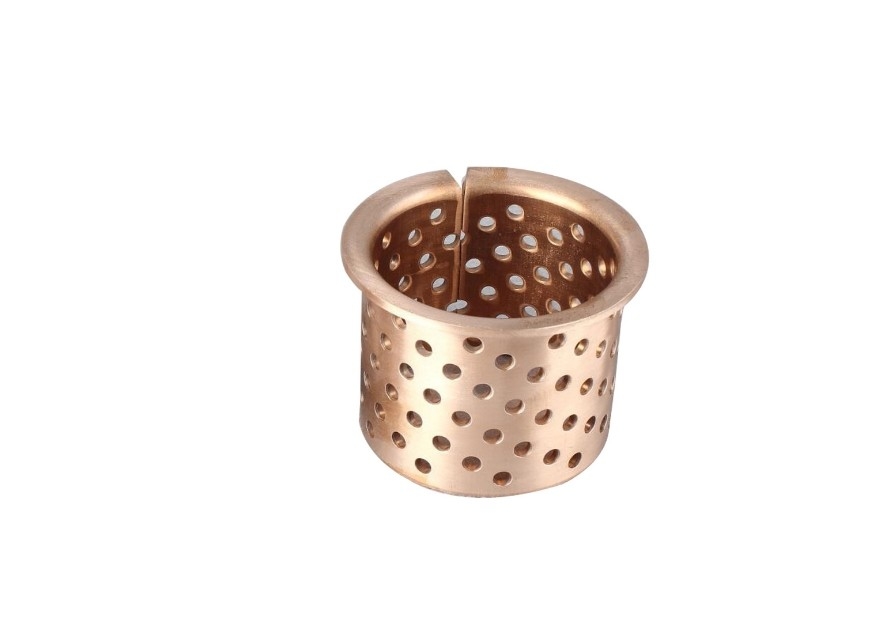

따라서 당신은 우리로부터 엮은 청동 평면 베어링 오일 슬롯 구멍의 종류를 사용자 정의 할 수 있습니다, 둥근 구멍 또는 다이아몬드 오일 슬롯 유형, 플랜지 구조 또는 직선 배럴 구조의 유형,그리고 더 특별한 재료예를 들어, 당신은 우리에게서 cusn6.5p0.1 재료를 사용자 정의 할 수 있습니다. 그것은 환경 친화적이고 납 없는, 의료 치료, 식품 및 기타 기계에 적합합니다.
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
더 많은 CuSn8 청동 베어링 정보를 위해 PDF를 위해 여기를 클릭래프드 브론즈 부싱.pdf
표준 다이아. |
오더 사이즈 |
주택 지루함 |
ID 크기 |
일치하는 샤프트 지름 |
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
당신은 승부 기계, 건설 기계, 자동차 트랙터 체시, 기계 도구 산업 및 광산 기계에서 사용할 수 있습니다 선택할 수 있습니다, 하지만 또한 베어링 부시, 플랜지 부시로 만들 수 있습니다,스프러스 가스켓과 볼 볼 및 다른 형태
