| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 각자에 의하여 기름을 바르는 베개 구획 |
| 모크: | 양도할 수 있는 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |
| 공급 능력: | 7000000 조각/조각 1 주 |

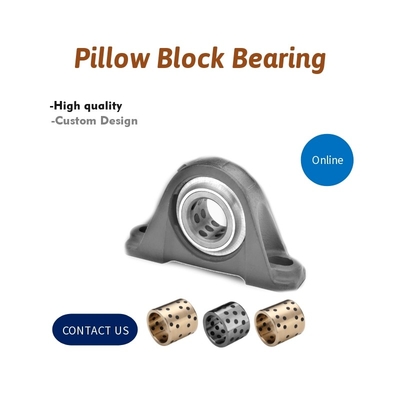

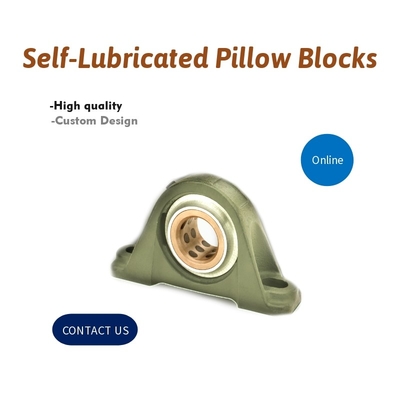

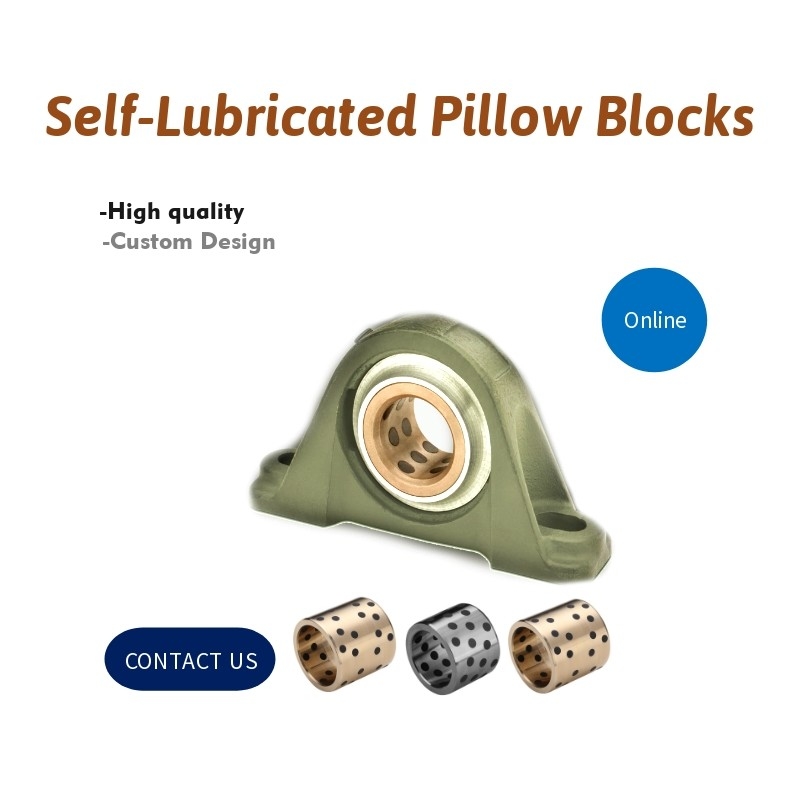

기계 표준 샤프에 대한 자기 윤활 베개 블록은 다양한 산업 기계 응용 프로그램에서 원활하고 신뢰할 수있는 작동을 위해 설계된 정밀 제조 부품입니다.
이러한 베개 블록은 자체 윤활을 할 수 있는 디자인을 가지고 있으며, 정기적으로 윤활을 할 필요가 없으므로 유지 보수 요구 사항과 운영 비용을 줄입니다.이 자기 윤활성 특성은 일관된 성능과 연장 된 서비스 수명을 보장합니다., 심지어 높은 부하와 고속 애플리케이션에서도.
고품질의 재료로 제작된 이 베개 블록은 뛰어난 강도와 내구성을 제공합니다.원활한 회전을 위해 정확한 정렬과 안정성을 보장합니다.베개 블록 하우징은 내부 구성 요소에 대한 견고한 지원과 보호를 제공하여 시스템의 전반적인 신뢰성을 향상시킵니다.
기계 표준 샤프에 대한 자기 윤활 베개 블록은 펌프, 모터, 컨베이어 및 기타 회전 장비 등 광범위한 산업 응용 분야에서 사용하기에 적합합니다.정밀 엔지니어링 및 자기 윤활성 특성은 신뢰성 있고 오래 지속되는 성능을 요구하는 산업 기계에 대한 신뢰할 수있는 선택으로 만듭니다..
자기 윤활 베개 블록 베개 블록 베어링, 때로는 지원 블록 베어링으로 불립니다, 회전 축에 대한 부하 지원을 제공하기 위해 사용되는 장착 베어링입니다.그들의 장착 표면은 평행 평면과 샤프트 축에서 오프셋자유 융합 된 베개 블록 베어링의 밑이나 발의 장착 구멍 또는 슬롯은 조정 및 쉽게 조립 할 수 있습니다.
A자기 윤활베개 블록은 일반적으로 포함 된 마찰 방지 패드를 가진 가구를 의미합니다.자기 윤활베개 블록 (pillow block) 은 장착된 바리가 장착 표면과 평행하고 장착 구멍의 중앙선에 수직한 평면에 있는 장착 된 베어링을 의미합니다.다양한 종류의 플랜지 블록 또는 플랜지 단위와 달리A자기 윤활성 베개 블록베개 블록은 공, 고리형 롤러, 구형 롤러, 피침형 롤러 또는 금속 또는 합성 부시를 포함한 여러 유형의 롤링 요소 중 하나를 가진 베어링을 포함 할 수 있습니다.롤링 요소의 유형은 쿠션의 유형을 정의합니다.그들은 "레어링 블록"과 다릅니다.자기 윤활베개 블록베어링 없이 공급되는 베어링 하우징, 일반적으로 더 높은 부하량 및 별도로 설치된 베어링을 위해 설계되어 있습니다.
두 유형의 기본 응용 프로그램은 동일하며, 그것은 외부 고리가 정지되어 내부 고리의 회전을 허용 할 수 있도록 안전하게 베어링을 장착하는 것입니다.하우징은 밑에 구멍을 통해 기초에 볼트.자기 윤활베개 블록베어링은 슬립 또는 솔리드일 수 있다. 슬립 타입 하우징은 일반적으로 모자와 기저가 분리될 수 있는 두 조각의 하우징이며, 다른 하우징은 일 조각의 하우징일 수 있다.먼지 와 다른 오염물질 이 집 에 들어가지 않도록 하기 위해 여러 가지 밀폐 장치 를 마련 할 수 있다.
따라서 가구는 환경적으로 민감한 베어링이 오염 물질 없이 회전할 수 있는 깨끗한 환경을 제공하며, 윤활, 기름 또는 지방을 유지합니다.성능과 작업 주기를 높이는.
자기 윤활성 p릴로우 블록베어링 하우징은 일반적으로 회색 철로 만들어집니다. 그러나 융통성 철, 강철,스테인레스 스틸 및 다양한 종류의 열 플라스틱 및 폴리에틸렌 기반 플라스틱베어링 요소는 52100 크롬 강철 합금 (가장 흔한), 스테인레스 스틸, 플라스틱 또는 부시 재료로 제조 될 수 있습니다.예를 들어 SAE660 가루 브롱스 또는 SAE841 오일 또는 합성 물질로 浸泡된 sintered bronze.
| 셰프트 크기 | H | H2 | J | L | A | H1 | B |
| 3/4인치 | 1-5/16 | 9 월 16 일 | 4-7/16 | 5-1/4 | 1-1/2 | 9/16 | 1 |
| 7/8" | 7 월 16 일 | 2-13/16 | 4-13/16 | 5-1/2 | 1-5/8 | 5/8 | 1-1/16 |
| 15/16" | 7 월 16 일 | 2-13/16 | 4-13/16 | 5-1/2 | 1-5/8 | 5/8 | 1-1/16 |
| 1" | 7 월 16 일 | 2-13/16 | 4-13/16 | 5-1/2 | 1-5/8 | 5/8 | 1-1/16 |
| 1-1/8" | 1-11/16 | 3-9/32 | 5-1/8 | 6-5/16 | 1-3/4 | 3/4 | 1-3/16 |
| 1-3/16" | 1-11/16 | 3-9/32 | 5-1/8 | 6-5/16 | 1-3/4 | 3/4 | 1-3/16 |
| 1-1/4" | 1-7/8 | 3-11/16 | 5-3/8 | 6-9/16 | 1-7/8 | 13/16 | 1-1/2 |
| 1~3/8" | 1-7/8 | 3-11/16 | 5-3/8 | 6-9/16 | 1-7/8 | 13/16 | 1-1/2 |
| 1-7/16" | 1-7/8 | 3-11/16 | 5-3/8 | 6-9/16 | 1-7/8 | 13/16 | 1-1/2 |
| 1-1/2인치 | 1-7/8 | 3-11/16 | 5-3/8 | 6-9/16 | 1-7/8 | 13/16 | 1-1/2 |
| 1-11/16" | 2-1/8 | 4-1/4 | 6-1/8 | 7-1/2 | 2-1/8 | 15/16 | 1/9/16 |
| 1~3/4" | 2-1/8 | 4-1/4 | 6-1/8 | 7-1/2 | 2-1/8 | 15/16 | 1/9/16 |
| 1-15/16" | 2-1/4 | 4-1/2 | 6-9/16 | 8 | 2-1/4 | 1 | 1-5/8 |
| 2" | 2-1/4 | 4-1/2 | 6-9/16 | 8 | 2-1/4 | 1 | 1-5/8 |
| 2-3/16" | 2-1/2 | 4-31/32 | 7-9/16 | 9-1/8 | 2-3/8 | 1-1/16 | 1-3/4 |
| 2-7/16" | 2-3/4 | 5-7/16 | 7-5/8 | 9-1/2 | 2-1/2 | 1-1/8 | 1-13/16 |
| 2 1/2" | 2-3/4 | 5-7/16 | 7-5/8 | 9-1/2 | 2-1/2 | 1-1/8 | 1-13/16 |
| 2-15/16" | 3-5/16 | 6-1/2 | 9-5/8 | 11-1/4 | 3 | 1-3/16 | 2-23-32 |
| 3" | 3-5/16 | 6-1/2 | 9-5/8 | 11-1/4 | 3 | 1-3/16 | 2-23-32 |
· 단위로 완전히 통합되어 관리의 편리함
구슬 베어링과 마찬가지로, VIIPLUS 쿠션 지원은 잠금 나사로 장착 샤프트에 쉽게 고정 될 수 있습니다.VIIPLUS 구형 베어링의 구멍에 제공 된 내부 고리는 장착 샤프트의 표면 거칠성 여부에 관계없이 우수한 마찰 성능을 제공합니다..
· 유지보수 없는 작동
VIIPLUS 베개는 윤활유가 필요하지 않고 사용할 수 있으므로 윤활유 사용이 바람직하지 않은 식품 처리 기계에서 사용할 수 있습니다.그리고 걱정 없이 윤활을 하는 것이 어려운 영역에서. (부연의 수명은 윤활하면 연장 될 수 있습니다.)
자유가 되는 베개 블록 베어링의 경우, 제품 선택은 다음을 기준으로 합니다.
1.셰프트 지름: 지름은 베어링 유닛 구멍의 적절한 크기에 맞아야 합니다. 적절한 크기의 자유 된 베개 블록 베어링은 샤프트에 쉽게 미끄러지고 위치합니다.잠금 장치에 의해 고정될 준비가 되어 있습니다..
2.셰프트 높이: 셰프트의 높이 또는 뒷받침의 높이는 펌프 블록의 밑부분과 셰프트의 중심 사이의 거리를 측정함으로써 결정됩니다.
3.셰프트 크기: 장착된 베어링의 최대 셰프트 지름 또는 구멍 크기.
4.최대 속도: 베어링이 작동하도록 설계된 샤프트의 최대 허용 속도.
5.최대 부하: 방사선 및 추진량을 결합할 수 있는 베어링의 동적 부하 용량 또는 방사선 부하만을 견딜 수 있는 베어링의 최대 허용 방사선 부하명목 부하는 샤프트의 속도에 따라 달라집니다- 각기 다른 샤프트 속도의 등급 부하에 대해 제조업체에 문의하십시오.
A자기 윤활베개 블록 베어링은 장착 브래킷으로 구성됩니다 (자기 윤활베개 블록) 로 베어링을 장착하고 낮은 토크, 낮은 부하 응용 프로그램에서 사용됩니다.
