| 브랜드 이름: | viiplus Self lubricating bronze sliding bearing |
| 모델 번호: | 방위를 각자 기름을 바르기 |
| 모크: | 협상하십시오 |
| 가격: | negotiate |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 청동제 슬리브 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 금속성 셀프 윤활 처리 부싱, 무쇠 태도, 슬리브 부싱, POM 태도, 무쇠 미끄럼 베어링, 주유 브론즈 부싱 |

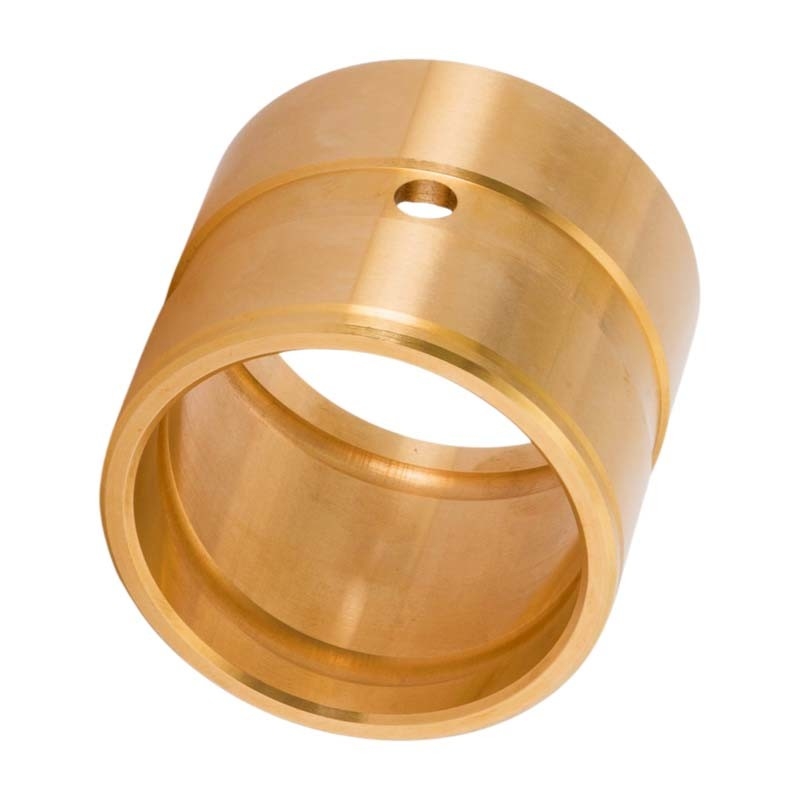

AMES 자체 윤활 청동 Gleitlager(슬라이딩 베어링)는 최소한의 유지 관리 요구 사항으로 부드럽고 안정적인 작동을 제공하도록 설계된 고성능 베어링입니다.이 베어링은 자체 윤활 특성을 통합한 청동 합금으로 제작되어 외부 윤활제가 필요 없이 효과적으로 작동할 수 있습니다.
AMES Self-Lubricated Bronze Gleitlager에 사용되는 청동 합금은 뛰어난 내마모성, 강도 및 내식성을 위해 선택되었습니다.자체 윤활 특성은 고체 윤활제를 합금 매트릭스에 통합함으로써 달성됩니다.이러한 윤활제는 베어링 재료 전체에 고르게 분포되어 베어링과 결합 표면 사이에 지속적인 윤활막을 제공합니다.
AMES 자체 윤활 청동 글라이트라거의 자체 윤활 특성으로 인해 주기적인 재윤활이 필요하지 않아 유지 관리 비용과 가동 중지 시간이 크게 줄어듭니다.또한 베어링은 높은 하중과 충격을 견딜 수 있도록 설계되어 다양한 산업 응용 분야에서 장기적인 신뢰성과 내구성을 보장합니다.
AMES 자가 윤활 청동 Gleitlager는 고온, 고습, 화학 물질 및 부식제에 노출되는 환경을 포함한 광범위한 환경에서 사용하기에 적합합니다.청동 합금의 내식성은 베어링이 가혹한 조건에서도 성능을 유지할 수 있도록 보장합니다.
전반적으로 AMES 자체 윤활 청동 Gleitlager는 부드럽고 유지 관리가 필요 없는 베어링 작동이 필요한 응용 분야에 비용 효율적이고 안정적인 솔루션을 제공합니다.자체 윤활 특성, 내구성 및 내식성은 다양한 산업 응용 분야에 탁월한 선택입니다.
당사의 청동 부싱은 C93200(SAE 660)으로 가공됩니다.
주조 공정을 사용하는 청동 베어링, 구리 기반 청동, 청동 분말, 구형 베어링 회전에 또 다른 층이 형성되어 틈새 표면에 윤활유 또는 그리스가 형성되어 좋은 유막을 형성할 수 있으며, 회전에 의해 생성된 입자는 달성하기 위해 격차에 매우 좋은낮은 PV 값, 좋은 오일을 사용하면 저렴한 비용, 무료 유지 보수 특성을 얻을 수 있습니다.
청동 부싱 가공은 모든 공정에 대해 키가 큰 베어링, 우수한 내식성, 치수 및 기타 성능을 갖춘 베어링을 사용하는 쉽고 경제적인 방법을 제공합니다.
한편, 우리는 다양한 조건에 따라 다양한 등급의 구리 합금을 제공할 수 있으며 다양한 형상의 가공 요구 사항에 따라 크기 등급 구리 롤링 베어링보다 정밀도가 높습니다.
자료: 특별한 청동 주물
허용 온도: -40~150°C
| 유형 | 똑바로 | 부싱 재질 | 청동 | 최대 허용 PV 값 범위(N/mm2·m/s) | 1.1~2.0 |
|---|---|---|---|---|---|
| 최대 허용 PV 값(N/mm2·m/s) | 1.65 | 최대 허용 하중(N/mm2) | 10 | 최대 허용 속도(m/s) | 1.66 |
| 장착 구멍 맞춤 | H7 |
| 재료 구성 및 특성 | ||||
| 등급 | JDB-1U | JDB-1US1 | JDB-1US2 | JDB-1US3 |
| 재료 | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| 밀도 | 8 | 8.9 | 7.8 | 8.9 |
| 경도 HB | >210 | >70 | >150 | >95 |
| 인장 강도 N/mm² | >750 | >200 | >600 | >260 |
| 항복강도 N/mm² | >450 | >90 | >260 | >150 |
| 신장 % | >12 | >25 | >10 | >8 |
| 선형 팽창 계수 | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ |
| 최대 온도 ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| 최대 부하 N/mm² | 100 | 60 | 50 | 70 |
| 최대 속도(건조) m/min | 15 | 10 | 20 | 10 |
| 최대 PV(윤활) N/mm² *m/min | 200 | 60 | 60 | 80 |
| 압축 변형 300N/mm² | <0.01mm | <0.05mm | <0.04mm | <0.05mm |
오일이 지속적으로 존재하면 고착 위험이 제거되고 베어링이 마모 없이 수천 시간 동안 작동할 수 있습니다.
유지보수가 필요하지 않으며 윤활유도 필요하지 않습니다.
최대 10MPa의 하중과 최대 8m/s의 속도로 작업할 수 있습니다.
최대 작동 PV는 10MPa·m/s 범위이지만 특별한 경우에는 초과될 수 있다.
치수 정확도는 매우 높으며(직경 최대 IT 5) 소음이 매우 낮습니다.
함침 오일의 선택은 베어링 기능의 핵심입니다.
Viiplus는 -60°C ~ +230°C의 온도에서 작동할 수 있는 다양한 오일(광물 및 합성) 특성을 가지고 있습니다.
이 오일 점도의 또 다른 중요한 매개변수는 베어링이 유체역학적 조건에서 작동할 수 있도록 하여 마찰 계수를 최소화할 수 있도록 작업 리드 및 속도에 대해 특별히 선택됩니다.
Viiplus는 또한 오일이 특정 유형의 씰과 접촉하거나 식품 응용 분야에 사용되는 경우 특정 솔루션을 제공합니다..
1. 높은 부하 용량
2. 건식 작동시 자체 윤활
3. 유체가 있는 곳에서도 사용 가능
4. 부식제에 대한 우수한 화학적 관성
5. 작동 온도 범위가 넓습니다.
6. 방염
7. 장착이 용이함
8. 널리 사용 가능한 표준 항목
9.주문형 특별 품목
원통형 자기 윤활 소결 베어링 표준 치수 |
|||
| 장착 전 직경(mm) |
L = 길이(mm) 공차 js13 |
가방 당 수량 | |
| d = Ø 내부 공차 G7 | D = Ø 외부 공차 s7 | ||
|
2 + 12 + 2 |
5 + 31 + 19 |
2 - 3 | 25 |
|
3 + 12 + 2 |
6 + 31 + 19 |
4 - 5 - 6 - 10 | 25 |
|
4 + 16 + 4 4 + 16 + 4 4 + 16 + 4 |
6 + 31 + 19 7 + 38 + 23 8 + 38 + 23 |
5 - 8 - 10 4 - 8 - 12 4 - 5 - 6 - 8 - 10 - 12 |
25 25 25 |
|
5 + 16 + 4 5 + 16 + 4 5 + 16 + 4 |
8 + 38 + 23 9 + 38 + 23 10 + 38 + 23 |
5 - 8 - 10 - 12 - 15 - 16 4 - 5 - 8 5 - 6 - 8 - 10 - 12 - 15 |
25 25 25 |
|
6 + 16 + 4 6 + 16 + 4 6 + 16 + 4 |
9 + 38 + 23 10 + 38 + 23 12 + 46 + 28 |
4 - 6 - 10 - 12 - 16 4 - 5 - 6 - 10 - 12 - 15 - 16 5 - 6 - 8 - 10 - 12 - 15 - 16 |
25 25 25 |
|
7 + 20 + 5 |
10 + 38 + 23 |
5 - 8 - 10 | 25 |
|
8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 |
10 + 38 + 23 11 + 46 + 28 12 + 46 + 28 14 + 46 + 28 |
6 - 10 - 15 6 - 8 - 12 - 16 - 20 6 - 8 - 10 - 12 - 15 - 16 - 20 8 - 10 - 12 - 15 - 16 - 20 |
25 25 25 25 |
|
9 + 20 + 5 9 + 20 + 5 |
12 + 46 + 28 14 + 46 + 28 |
6 - 10 - 14 10 - 12 - 15 - 20 |
25 25 |
|
10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 |
13 + 46 + 28 14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 18 + 46 + 28 |
10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 16 - 20 - 25 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 10 - 12 - 15 - 20 - 25 |
25 25 10 10 10 |
|
12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 |
14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 17 + 46 + 28 18 + 46 + 28 20 + 56 + 35 |
10 - 12 - 15 - 20 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 - 30 12 - 15 - 20 - 25 - 30 |
10 10 10 10 10 10 |
|
14 + 24 + 6 14 + 24 + 6 14 + 24 + 6 |
18 + 46 + 28 20 + 56 + 35 22 + 56 + 35 |
10 - 14 - 15 - 18 - 20 - 22 - 25 - 28 10 - 12 - 14 - 15 - 18 - 20 - 22 - 25 - 28 - 30 15 - 20 - 25 - 30 |
10 10 10 |
|
15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 |
18 + 46 + 28 19 + 56 + 35 20 + 56 + 35 21 + 56 + 35 22 + 56 + 35 |
15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 10 - 12 - 15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 |
10 10 10 10 10 |
|
16 + 24 + 6 16 + 24 + 6 |
20 + 56 + 35 22 + 56 + 35 |
12 - 15 - 16 - 20 - 25 - 30 - 32 12 - 15 - 16 - 20 - 25 - 30 - 32 - 35 |
10 10 |
|
17 + 24 + 6 |
22 + 56 + 35 |
15 - 20 - 25 - 30 - 35 | 10 |
|
18 + 24 + 6 18 + 24 + 6 18 + 24 + 6 |
22 + 56 + 35 24 + 56 + 35 25 + 56 + 35 |
12 - 15 - 18 - 20 - 22 - 25 - 28 - 30 - 36 12 - 18 - 22 - 28 - 30 - 36 16 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 |
10 10 10 |
μm 단위의 공차
런아웃: D≤ 50의 경우 IT-9, D>50의 경우 IT-10
원통형 자기 윤활 소결 베어링 표준 치수 |
||||
| 장착 전 직경(mm) |
L = 길이(mm) 공차 js13 |
가방 당 수량 | ||
| d = Ø 내부 공차 G7 | D = Ø 외부 공차 s7 | |||
|
20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 |
24 + 56 + 35 25 + 56 + 35 26 + 56 + 35 27 + 56 + 35 28 + 56 + 35 30 + 56 + 35 |
16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 - 32 - 35 15 - 16 - 20 - 25 - 30 - 32 - 35 - 40 16 - 20 - 25 - 32 16 - 20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 35 - 40 |
10 10 10 10 10 10 |
|
|
22 + 28 + 7 22 + 28 + 7 22 + 28 + 7 |
27 + 56 + 35 28 + 56 + 35 29 + 56 + 35 |
15 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 22 - 28 - 36 |
10 10 10 |
|
|
25 + 28 + 7 25 + 28 + 7 25 + 28 + 7 |
30 + 56 + 35 32 + 68 + 43 35 + 68 + 43 |
20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 32 - 35 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 |
10 10 5 |
|
|
28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 |
32 + 68 + 43 33 + 68 + 43 35 + 68 + 43 36 + 68 + 43 |
20 - 22 - 25 - 28 - 32 - 36 - 40 20 - 22 - 25 - 28 - 32 - 36 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 22 - 28 - 36 - 45 |
5 5 5 5 |
|
|
30 + 28 + 7 30 + 28 + 7 30 + 28 + 7 |
35 + 68 + 43 38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 20 - 24 - 25 - 30 - 35 - 38 - 40 - 45 - 50 20 - 25 - 30 - 35 - 40 - 45 - 50 |
5 5 5 |
|
|
32 + 34 + 9 32 + 34 + 9 |
38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 32 - 40 - 50 20 - 25 - 30 - 32 - 35 - 40 - 45 - 50 |
5 5 |
|
|
35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 |
40 + 68 + 43 41 + 68 + 43 44 + 68 + 43 45 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 25 - 35 - 40 22 - 28 - 35 25 - 30 - 35 - 40 - 45 - 50 - 60 |
5 5 5 5 |
|
|
36 + 34 + 9 36 + 34 + 9 |
42 + 68 + 43 45 + 68 + 43 |
22 - 28 - 36 - 45 22 - 28 - 36 - 45 |
5 5 |
|
|
38 + 34 + 9 |
44 + 68 + 43 |
25 - 35 - 45 | 5 | |
|
40 + 34 + 9 40 + 34 + 9 40 + 34 + 9 |
45 + 68 + 43 46 + 68 + 43 50 + 68 + 43 |
35 - 40 - 45 - 50 25 - 30 - 32 - 40 - 50 25 - 32 - 40 - 45 - 50 - 60 |
5 5 5 |
|
|
45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 |
51 + 83 + 53 55 + 83 + 53 56 + 83 + 53 60 + 83 + 53 |
28 - 36 - 45 - 56 30 - 35 - 40 - 45 - 50 - 55 - 60 28 - 36 - 45 - 56 40 - 45 - 50 - 60 |
5 5 5 2 |
|
|
50 + 34 + 9 50 + 34 + 9 |
56 + 83 + 53 60 + 83 + 53 |
32 - 40 - 50 - 63 32 - 40 - 45 - 50 - 60 |
2 2 |
|
|
55 + 40 + 10 |
65 + 83 + 53 |
40 - 55 - 70 | 2 | |
|
60 + 40 + 10 60 + 40 + 10 60 + 40 + 10 |
70 + 89 + 59 72 + 89 + 59 80 + 89 + 59 |
50 - 60 - 90 - 120 50 - 60 - 70 90 - 120 |
2 1 1 |
|
|
63 + 40 + 10 |
70 + 89 + 59 |
40 - 50 | 1 | |
|
70 + 40 + 10 |
80 + 89 + 59 |
90 - 120 | 1 | |
|
80 + 56 (G8) + 10 |
100 + 125(s8) + 71 |
80 - 120 | 1 | |
|
100 + 66 (G8) + 12 |
120 + 133 (s8) + 79 |
80 - 120 | 1 | |
허용오차(μm)/런아웃: D≤ 50의 경우 IT-9, D>50의 경우 IT-10
요청 시 특수 치수 및 영국식 크기를 이용할 수 있습니다.
