| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 내장된 고체 윤활제 재료와 청동제 마모 플레이트 |
| 모크: | 양도할 수 있는 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |
| 공급 능력: | 중국, 제조업체, 공급자, 공장, 도매, 금속 저널 베어링, PTFE 자기 윤활 베어링, 복합 추진 베어링, 복합 자기 윤활 베어링,그래피트 합금 베어링, 플랜지 주사철 베어 |

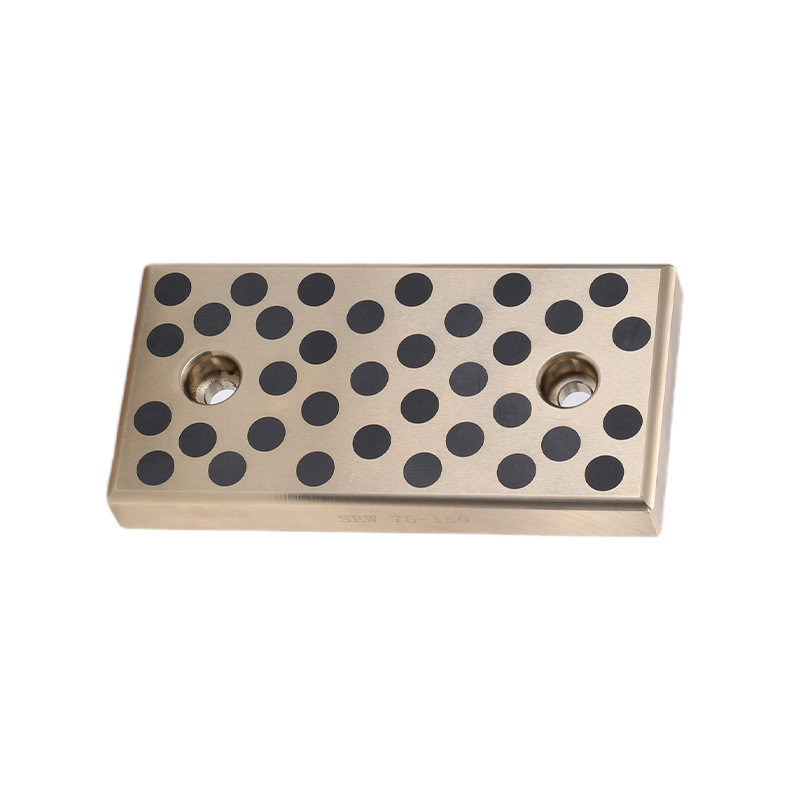

자체 윤활 청동 마모 플레이트는 다이 곰팡이 장비의 중요한 구성 요소로 탁월한 내마모성과 자체 윤활 특성을 제공합니다. 독특한 설계 및 재료 구성은 다양한 성형 및 다이 캐스팅 응용 분야에서 원활한 작동과 연장 된 수명을 보장합니다.
마모 플레이트는 일반적으로 흑연 또는 몰리브덴 이황화와 같은 윤활제를 포함하는 청동 합금으로 만들어집니다. 이 윤활제는 재료 전체에 균등하게 분포되어 성형 공정 동안 지속적인 윤활을 제공합니다. 플레이트가 마모되면 윤활제가 방출되어 짝짓기 표면의 마찰과 마모가 줄어 듭니다.
청동 합금 자체는 탁월한 강도와 내구성을 제공하여 고압 및 고온 응용에 적합합니다. 합금의 특성과 자체 윤활 기능의 조합은 마모 플레이트가 다이 곰팡이 장비의 엄격한 요구를 견딜 수 있도록합니다.
다이 곰팡이 장비에 자체적으로 윤활 청동 마모 플레이트를 설치하면 성형 공정의 효율성과 생산성을 크게 향상시킬 수 있습니다. 마찰과 마모를 줄임으로써 플레이트는 성형 부품의 정확성과 품질을 유지하는 데 도움이됩니다. 또한 유지 보수 및 교체 부품에 대한 요구가 감소하면 전반적인 운영 비용이 절감 될 수 있습니다.
요약하면, 자체 윤활 청동 마모 플레이트는 다이 곰팡이 장비의 필수 구성 요소로, 탁월한 내마모성, 자체 윤활 특성 및 내구성을 제공합니다. 설치는 성형 공정의 효율성, 생산성 및 비용 효율성을 향상시킬 수 있습니다.
흑연 함침 청동 슬라이드 Oilless Bushes 플레이트는 자체 윤활 베어링 플레이트입니다.고품질 청동흑연으로 채워진 그루브.
청동색 Oilless Wear Plate는 좌석으로 사용됩니다.높은 하중,흑연 삽입물은 고체의 오일이없는 윤활제입니다.
윤활제가 형성되면, 흑연 필름은 베어링과 짝짓기 표면 사이에 형성되어 상대 운동의 시작시 낮은 마찰 계수를 초래합니다.
• 세밀하게 세련되었습니다
• 높은 정밀도
• 치수 정확도
Bronzegleitlager.com에서 Bronze Wear Plate 관련 공급 업체, 제조업체, 제품 및 사양을 찾으십시오.
산업 장비 및 청동 마모 플레이트 부품 산업 분야의 전문가,금속 마모 스트립
표준 VDI/NAAM은 판을 착용합니다.
우리는 당신의 선택을 위해 다양한 청동 착용판 스타일과 크기를 제공합니다.
정밀지면 플레이트
자동차접시를 착용하십시오
제품을 착용하십시오
고객의 도면을 기반으로 청동 및 자체 윤활 청동 착용 판.
고객의 사용을 위해 가공 및 완성 된 청동 조각의 공급에 특화되어 있습니다.
우리는 고객의 요구 사항에 적응하여 단일 부품과 더 큰 배치 또는 시리즈 모두에 유연한 생산 능력을 제공하며 항상 마감일을 항상 유지합니다.
우리의 생산 및 제어 수단을 통해 고객이 설정 한 공차와 사양을 충족시켜 높은 수준의 정밀도에 도달 할 수 있습니다.
완전히 가공 된 청동 마모 판은 자체적으로 뒷받침됩니다. 이것은 흑연 플러그로 청동 판을 꽂아서 달성됩니다.
브론즈 합금 금속 베어링 흑연 플러그가 장착 된 청동 마모 플레이트는 좋은 내마모성과 베어링의 훌륭한 자체 윤활 기능을 제공합니다.
이 명칭을 통해 청동 스러스트 베어링은 오일 링 또는 기름칠 유지 보수없이 작동 할 수 있습니다.
자동차 조립 라인, 워터 터빈, 게이트 댐 및 플라스틱 주입 기계와 같은 진동 운동 조건뿐만 아니라 고 부하 및 간헐적 이동 분야에서 널리 사용됩니다.
다른 작업 조건에 따라 다양한 유형의 다른 합금을 사용할 수 있습니다.
| 아니요. | 소음 | 재료 번호 | 지정 | ASTM 표준 | 비례항 | 밀도 (g/cm³) | 0.2% 변형 (MPA) | 인장 강도 (MPA) | 부담 (%) | e- 모다 루스 (MPA) | 경도 (HB) | 응용 프로그램 |
| 1 | 1705 | 2.1090.01 | cusn7znpb | B 584 | Cu 81-85, SN 6-8, Zn 3-5, PB 5-7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | 우수한 강도와 부식 저항이 필요한 구성 요소를 위해 자동차, 항공 우주 및 해양 공학에 널리 사용됩니다. 다양성과 성과를 위해 국제적으로 인정 받았습니다. |
| 2.1090.03 | cusn7znpb | B 271 | Cu 81-85, SN 6.3-7.5, Zn 2-4, PB 6-8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | cusn7znpb | B 505 | Cu 81-85, SN 6.3-7.5, Zn 2-4, PB 6-8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CUSN12PB | 아직 표준화되지 않았습니다 | Cu 84-87, SN 11-13, PB 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | 특히 해양 및 산업 응용 분야에서 높은 하중 용량 및 내마모성이 필요한 제조 베어링, 부싱 및 부품에 일반적으로 사용됩니다. |
| 2.1061.03 | CUSN12PB | 아직 표준화되지 않았습니다 | Cu 85-88, SN 10-12, PB 1-1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CUSN12PB | B 505 | Cu 85-88, SN 10-12, PB 1-1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | cual10ni | B 584 | Cu Min. 75, AL 8.5-11.0, NI 4.0-6.5, FE 3.5-5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | 높은 강도와 내구성이 필요한 제조 베어링 및 구성 요소에 해양, 항공 우주 및 중장비에 사용됩니다. 극심한 하중과 높은 부식성 환경으로 유명합니다. |
| 2.0975.02 | cual10ni | b 30 | Cu Min. 75, AL 8.5-11.0, NI 4.0-6.5, FE 3.5-5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | cual10ni | B 271 | Cu Min. 75, AL 8.5-11.0, NI 4.0-6.5, FE 3.5-5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | cual10ni | B 505 | Cu Min. 75, AL 8.5-11.0, NI 4.0-6.5, FE 3.5-5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CUZN25AL5 | B 584 | CU 60-67, AL 3-7, FE 1.5-4, MN 2.5-5, Zn REST | 8.2 | 450 | 750 | 8 | 115,000 | 180 | 대형 베어링, 유압 부품 및 해양 하드웨어에 사용됩니다. 높은 하중 및 부식성 공격에 대한 저항을 위해 설계되었습니다. |
| 2.0598.02 | CUZN25AL5 | b 30 | Cu 60-66, Al 5-7.5, Fe 2-4, Mn 2.5-5, Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CUZN25AL5 | B 271 | Cu 60-66, Al 5-7.5, Fe 2-4, Mn 2.5-5, Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CUSN12 | 아직 표준화되지 않았습니다 | Cu 84-88, SN 11-13, PB 1, Ni 2.0, SB 0.2, p 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | 내마모성이 높은 제조 베어링, 기어 및 구성 요소에 일반적으로 사용됩니다. 특히 해수 환경에서 가공성과 부식성이 우수합니다. 나열된 콘텐츠에 대한 모든 권한은 https://www.viiplus.com/에 의해 예약됩니다. |
| 2.1052.03 | CUSN12 | 아직 표준화되지 않았습니다 | Cu 85-88, SN 10-12, PB 1-1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CUSN12 | 아직 표준화되지 않았습니다 | Cu 85-88, SN 10-12, PB 1-1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| 참고 : 배달 양식 코드 : .01 = 모래 주조, .02 = 중력 주물, .03 = 원심 분리 주조, .04 = 연속 주조. | ||||||||||||
흑연 플러그가있는 알루미늄 청동
마모 플레이트 및 마모 제품은 인치 또는 메트릭 크기로 제공됩니다.
오일 프리 베어링은 고 부하, 저속 적용을 위해 개발되었으며 윤활제로서 특수하게 형성된 흑연 플러그를 사용하여 고강도 회전 성형 청동으로 제조됩니다.
오일이없는 슬라이딩 플레이트의 범위는 메트릭 및 제국 크기로 제공됩니다.
solid 윤활유 필름
solid 윤활유 플러그
bronze backing
■ 마찰 계수가 낮습니다
■ 사전 드릴 구멍 없음-장착 패턴의 유연성을 허용합니다.
■ 최대 표면 윤활을 위해 설계된 표준 플러그 패턴
■ 설치를 용이하게하기 위해 내성을 닫습니다
1. 총 자체 러브리케이션
2. 우수한 내마모성
3. 낮은 마찰 계수
4. 넓은 작동 온도 범위
5. 부식 및 화학 저항
6. 요구 사항을 초과하도록 설계되었습니다
7. 비용 경쟁
Oilless Plate, Oilless Wear Plate, 흑연 함침 청동 판 / 마모 플레이트 및 흑연으로 채워진 청동 판을 포함한 완벽한 제품을 제공합니다.
SESW 브론즈 표준 슬라이드 마모 플레이트
| 슬라이딩 속도 V : | 30m/분 |
| 기본 자료 : | 특수 황동 (So#50SP2) |
| 자체 윤활 : | 예 |
| 윤활유: | 석묵 |
| 표면 압력 P : | 100 N/mm² |
| p*v- 값 : | 200 N/mm² xm/min |
| 작동 온도 : | -50 ° C / +200 ° C (최대 300 ° C) |
| 마찰 계수 : | 0,07 |
| 슬라이딩 플레이트 | 슬라이드 가이드 |
평평한 제품
흑연 플러그가 있거나없는 청동 도금
장착 구멍이 있거나없는 표준 L-GIBS 자체 윤활 L-GIB를 장착 유무에 포함하는 L-GIB.
제품 기능
청동 착용 판은 두께가 20mm이며 흑연이있는 청동 재료로 제공됩니다.
재료:
* 자체 윤활 청동 마모 플레이트는 흑연 플러그가있는 청동 또는 강철로 제조됩니다.
플러그는 마모 표면의 20-25%를 덮습니다.
플라스틱 주입 금형 ■ 특수 기계 ■ gibbing을 누릅니다. ■ 특수 슬라이드 응용 프로그램
마모 플레이트 - NAAMS 시리즈 - 메트릭 크기
청동 착용 판 - 자동차 - 인치 크기
슬라이딩 플레이트는 중단 된 SES 및 SOU에 해당합니다
| 기사 이름 | 너비 w | 길이 l | 높이 h | L1 | L2 | cad-download | 문의 |
|---|---|---|---|---|---|---|---|
| SESW 28-75 | 28 | 75 | 20 | 45 | - | ||
| SESW 28-100 | 28 | 100 | 20 | 50 | - | ||
| SESW 28-150 | 28 | 150 | 20 | 100 | - | ||
| SESW 38-75 | 38 | 75 | 20 | 45 | - | ||
| SESW 38-100 | 38 | 100 | 20 | 50 | - | ||
| SESW 38-150 | 38 | 150 | 20 | 100 | - | ||
| SESW 48-75 | 48 | 75 | 20 | 45 | - | ||
| SESW 48-100 | 48 | 100 | 20 | 50 | - | ||
| SESW 48-125 | 48 | 125 | 20 | 75 | - | ||
| SESW 48-150 | 48 | 150 | 20 | 100 | - | ||
| SESW 48-200 | 48 | 200 | 20 | 150 | - | ||
| SESW 58-75 | 58 | 75 | 20 | 45 | - | ||
| SESW 58-100 | 58 | 100 | 20 | 50 | - | ||
| SESW 58-150 | 58 | 150 | 20 | 100 | - | ||
| SESW 75-75 | 75 | 75 | 20 | 25 | - | ||
| SESW 75-100 | 75 | 100 | 20 | 50 | - | ||
| SESW 75-125 | 75 | 125 | 20 | 75 | - | ||
| SESW 75-150 | 75 | 150 | 20 | 100 | - | ||
| SESW 75-200 | 75 | 200 | 20 | 150 | - | ||
| SESW 100-100 | 100 | 100 | 20 | 50 | 50 | ||
| SESW 100-125 | 100 | 125 | 20 | 75 | 50 | ||
| SESW 100-150 | 100 | 150 | 20 | 100 | 50 | ||
| SESW 100-200 | 100 | 200 | 20 | 150 | 50 | ||
| SESW 100-250 | 100 | 250 | 20 | 200 | 50 | ||
| SESW 100-300 | 100 | 300 | 20 | 200 | 50 | ||
| SESW 125-125 | 125 | 125 | 20 | 75 | 50 | ||
| SESW 125-150 | 125 | 150 | 20 | 100 | 50 | ||
| SESW 125-200 | 125 | 200 | 20 | 150 | 50 | ||
| SESW 125-250 | 125 | 250 | 20 | 200 | 50 | ||
| SESW 125-300 | 125 | 300 | 20 | 200 | 50 | ||
| SESW 125-350 | 125 | 350 | 20 | 200 | 50 | ||
| SESW 150-150 | 150 | 150 | 20 | 100 | 100 | ||
| SESW 150-200 | 150 | 200 | 20 | 150 | 100 | ||
| SESW 150-250 | 150 | 250 | 20 | 200 | 100 |
1. 더러운 환경에 무감각합니다
2. 느린 속도로 충격 하중 및 진동에 대한 저항성
3. 샤프트 표면 마감 처리가 좋지 않은 상태로 작동합니다
4. 부식성 조건에 대한 저항
| 재료 | 베이스 브론즈 | 500SP : CUZN25AL6FE3MN3 |
| SL2 | 고체 흑연 윤활제 | |
| 밀도 | 8.2g/cm3 | |
| 인장 강도 | > = 755n/mm2 | |
| 반 계산 강인 | > = 400 ~ 500kj/m3 | |
| 경도 | > = 200HB | |
| 최대 부하 압력 | 100n/mm2/ 120n/ mm2(500SP120) | |
| 속도 제한 | 0.5m/s | |
| PV 값 한도 | 1.65n/mm2.m/s | |
| 마찰 코프 | 오일 윤활 | 0.03 |
| 건조 마찰 | 0.16 | |
| 작업 온도 |
-50 ~+300 ° C |
■ 양측 마모를위한 자체 윤활 흑연 플러그가있는 청동
■ 사용할 준비가되었습니다
■ 요청시 솔리드 브론즈를 사용할 수 있습니다
이 제품은 연속 주조 롤링 머신, 채굴 기계, 운송 기계, 터빈, 사출 기계, 자동 금형 등에 널리 사용됩니다.
가공 된 청동 착용 부품
