| 브랜드 이름: | VIIPLUS |
| 모델 번호: | L-수코양이 - 기름 무산소 동선 |
| 모크: | 양도할 수 있는 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T |
| 공급 능력: | 중국, 제조업체, 공급자, 공장, 도매, 금속 저널 베어링, PTFE 자기 윤활 베어링, 복합 추진 베어링, 복합 자기 윤활 베어링,그래피트 합금 베어링, 플랜지 주사철 베어 |

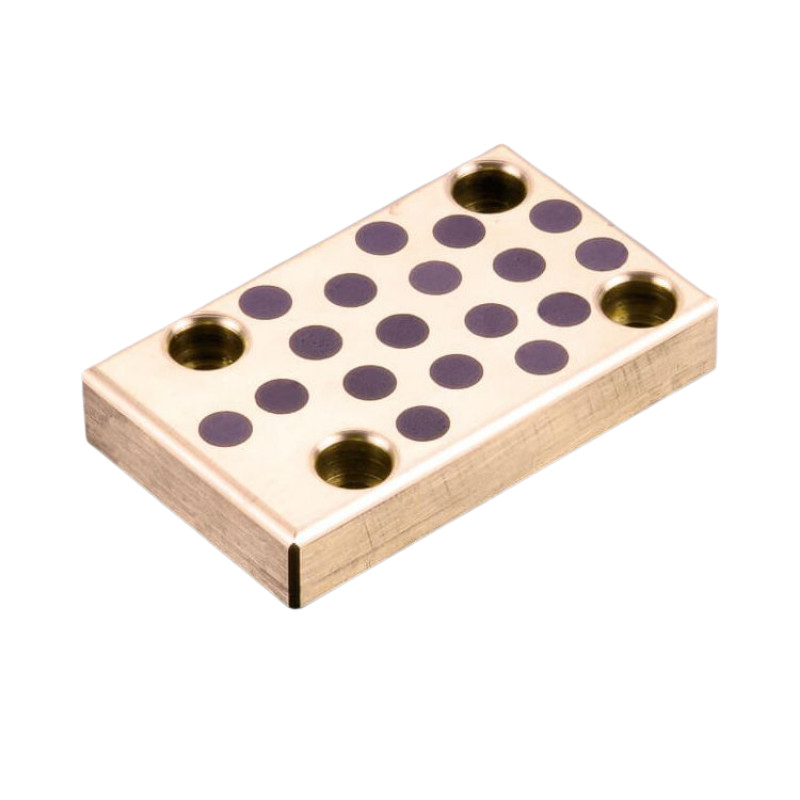

펀싱 폼 솔리드 브론즈 셀프 럭비케이팅 기브 슬라이드는 펀싱 폼 애플리케이션에서 원활하고 신뢰할 수있는 작동을 위해 설계된 정밀 제조 부품입니다.고체 청동으로 만든, 그것은 뛰어난 내구성 및 마모 저항을 제공하며 높은 부하와 빈번한 사용에도 장기적인 성능을 보장합니다.
지브 슬라이드의 자기 윤활 기능은 정기적인 윤활 및 유지 보수 필요성을 줄이는 주요 장점입니다.이 혁신적인 설계는 접촉 표면에 윤활유의 지속적인 공급을 보장, 마찰과 마모를 최소화하여 더 부드럽고 효율적인 작동을 제공합니다.
지브 슬라이드 를 위해 선택 된 고형 청동 물질 은 강도 와 딱딱함 등 높은 기계적 특성 으로 유명 합니다. 이 물질 은 또한 부식 저항력 이 있습니다.각종 산업 환경에서 사용하기에 적합합니다..
펀싱 폼 솔리드 브론즈 셀프 럭비케이팅 기브 슬라이드는 설치 및 기존 펀싱 폼 시스템에 통합하기가 쉽습니다.그것의 컴팩트 디자인과 정밀 제조는 안전하고 신뢰할 수 있는 적합성을 보장, 오차 또는 미끄러짐의 가능성을 최소화합니다.
전체적으로, 펀칭 폼 솔리드 브론즈 셀프 潤滑 Gib 슬라이드는 원활하고 효율적인 작동을 요구하는 펀칭 폼 애플리케이션에 대한 견고하고 신뢰할 수있는 솔루션입니다.정밀 제조, 자기 윤활성 디자인, 그리고 고품질의 재료가 산업용으로 신뢰할 수 있는 선택입니다.
금속 낡은 스트립
기브 슬라이드 플레이트, 그래피트 플레이트, 일부 부품의 사양과 크기는 완전히 포함되지 않을 수 있습니다.
주문제품
기브스 - 기름 없는 구리 합금
자기 윤활반에 대한 자세한 정보, 기름, 기름, 안내 부싱, 착용판, 세척기, L 기브스, V 블록. 연락
스탬핑 및 펀칭 도어 표준 부품 > 안내 요소 > 기름 없는 안내 요소
SelfLube 제조업L-gibs, 평방 gibs 및V-gibs, 가이드 및 선형 이동을 제어하는 응용 프로그램에서 사용되는무거운 짐금속 스탬핑 매트, 폼, 특수 기계 및 모든 종류의 무거운 장비.
고체로 만든알루미늄 동자유유연료가 있거나 없거나그래피트, SelfLube의 기브는 표준 인치 및 메트릭 크기의 광범위한 범위에서 사용할 수 있습니다. 그리고, 표준 기브가 작업을 수행하지 않으면 SelfLube는 경제적으로 사용자 정의 기브를 거의 모든 크기로 만들 수 있습니다.
또한, 메탈 스탬핑 도어와 관련된 추가적인 깁스 유형은 가이드 컴포넌트 섹션에서 찾을 수 있습니다.

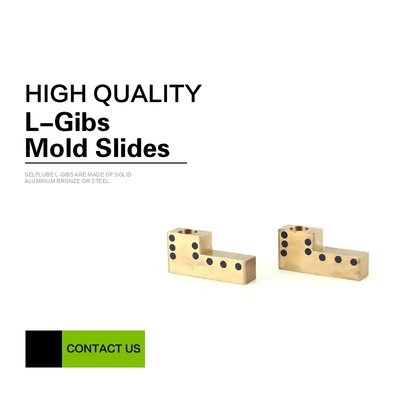

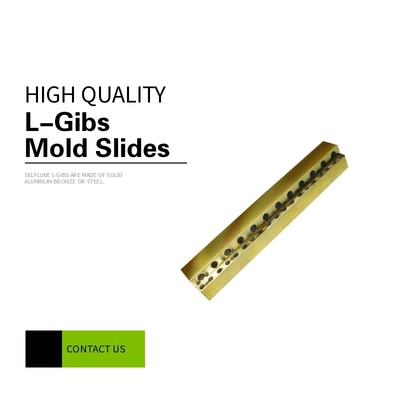

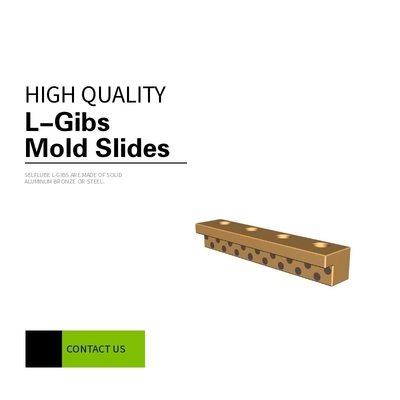

SelfLube L-gibs는고체 알루미늄, 청동 또는 강철우리의 알루미늄 브론즈는 자유화 그래피트 또는 사전 뚫린 장착 구멍과 함께 또는 없이 주문할 수 있습니다. 우리의 강철은 구멍과 함께 또는 없이 제공됩니다.우리는 그래피트를 가진 철 L-gibs를 만들지 않습니다.. 선형 움직임을 안내하고 제어하는 데 사용됩니다. 이 구성 요소는 다양한 표준 크기로 제공됩니다. 표준 크기가 응용 프로그램에 적합하지 않으면 SelfLube는 쉽게 사용자 정의 크기를 만들 수 있습니다.
구리 가 없으니
금속
구리 /그라피트 구멍 없는
금속/그라피트
| 소재 | CuZn25Al5 | C0Sn5Pb5Zn5 | CuAl10Ni5Fe5 | 큐Sn12 | CuZn32Al5Ni3 |
| 밀도 | 8 | 8.9 | 7.8 | 8.9 | 8 |
| HB 경화 | >210 | >70 | >150 | >95 | >280 |
| 팽창 강도 N/mm2 | >750 | >200 | >600 | >260 | >540 |
| 연장 강도 N/mm2 | > 450 | >90 | >260 | >150 | > 450 |
| 연장 % | >12 | >15 | >10 | >8 | >0.3 |
| 수요율 선형 팽창 |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| 최대 온도 | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| 최대 부하 N/mm2 | 100 | 60 | 50 | 70 | 150 |
| 최대 속도 (건조) m/min | 15 | 10 | 20 | 10 | 15 |
| 최대 PV N/mm2*m/min (유유) |
200 | 60 | 60 | 80 | 200 |
| 압축 변형 300N/mm2 |
<0.01mm | <0.05mm | <0.04mm | <0.05mm | <0.005mm |
| 슬라이딩 속도 v: | 30m/min |
| 기본 재료: | 특수 구리 (SO#50SP2) |
| 자기 윤활성: | 네 |
| 윤활유: | 그래피트 |
| 표면 압력 P: | 100N/mm2 |
| P*v 값: | 200 N/mm2 x m/min |
| 작동 온도: | -50°C / +200°C (최다 300°C) |
| 마찰 계수: | 0,07 |
L-Gibs 곰팡이 슬라이드 고강도침착 된 청동 고체 윤활류 베어링은 고강도 청동의 경도를 더욱 향상시켜 L-Gibs 곰팡이 슬라이드에 개선됩니다.더 높은 부하운반 용량 및 더 나은 마모 저항성. 제품은 연속 펌핑 롤링 기계, 광산 장비, 엔지니어링 장비, 주사형 기계 등에 널리 사용됩니다.높은 강도 때문에, 그것은 가공 및 마무리하기 어렵고, 그것은 정말에 대한 권장됩니다높은 부하의 애플리케이션
| 기본 소재 | CuZn25A16Fe3Mn3 | 동적 부하 | 120N/mm2 |
| 기본 경화 | HB210~275 | 마찰 계수 | <0.16 |
| 최대 온도 | 300°C | 속도 제한 | 건조 0.4m/s 오일 5m/s |
자기 윤활L-기브스제공오래 지속되는 착용표면고생산슬라이드 및 캠을 사용하여 폼을 만듭니다. L-Gibs는가공이 쉬우며 특별한 도구가 필요하지 않고 모든 구성으로 모양을 만들 수 있습니다.
그들은 미리 뚫린 구멍이 없으며, 장착 패턴에 유연성을 제공합니다. 이것은 물 라인 및 곰팡이의 다른 구성 요소를 돌릴 수있는 능력을 제공합니다.
낮은 마찰 계수장시간 착용되는 표면을 제공합니다.
사전 뚫린 구멍이 없는 것은 장착 패턴의 유연성을 의미합니다.
밀접한 관용
| 부문 번호 | A 선택 가능 |
S 선택 가능 |
W | T | X | Y | d1 | d2 | h | |
| 종류 | B | |||||||||
| (유유가 없는 구리 합금) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
