| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 바이메탈 CuPb30 Ｔ |
| 모크: | 협상 할 수있는 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환 |
| 공급 능력: | 200000개 부분 /는 한 주를 연결합니다 |
CuPb30 레이어 바이메탈 부싱은 구리(Cu)와 납(Pb)으로 구성된 바이메탈 재질의 부싱을 의미하며, Pb 함량은 약 30%입니다. 이 유형의 부싱은 납의 존재로 인해 뛰어난 자체 윤활성을 가지고 있어 작동 중 마찰과 마모를 줄이는 데 도움이 됩니다. 또한 구리 베이스는 우수한 강도와 전도성을 제공하여 높은 내마모성과 전기 전도성이 필요한 다양한 응용 분야에 적합합니다. CuPb30 레이어는 일반적으로 주조 또는 기타 금속 가공 기술을 통해 부싱의 내부에 적용되어 내마모성 및 자체 윤활 표면을 만듭니다.
강철을 백킹으로 하고 소결된 CuPb30을 라이닝 레이어로 사용하는 바이메탈 베어링입니다. 높은 납 성분으로 인해 항고착 샤프트 및 이물질 덮개에 좋은 성능을 보입니다. 부싱에 특정 연성 합금을 도금하면 고속 및 중저 부하에서 사용할 수 있습니다. 예를 들어 내연 기관의 메인 베어링 쉘, 커넥팅 로드, 로켓 암 부싱.
| 납 청동 합금 | CuPb30 | 온도 최대 | 170℃ |
| 하중 용량 | 25N/mm² | 경도 합금 | HB30~45 |

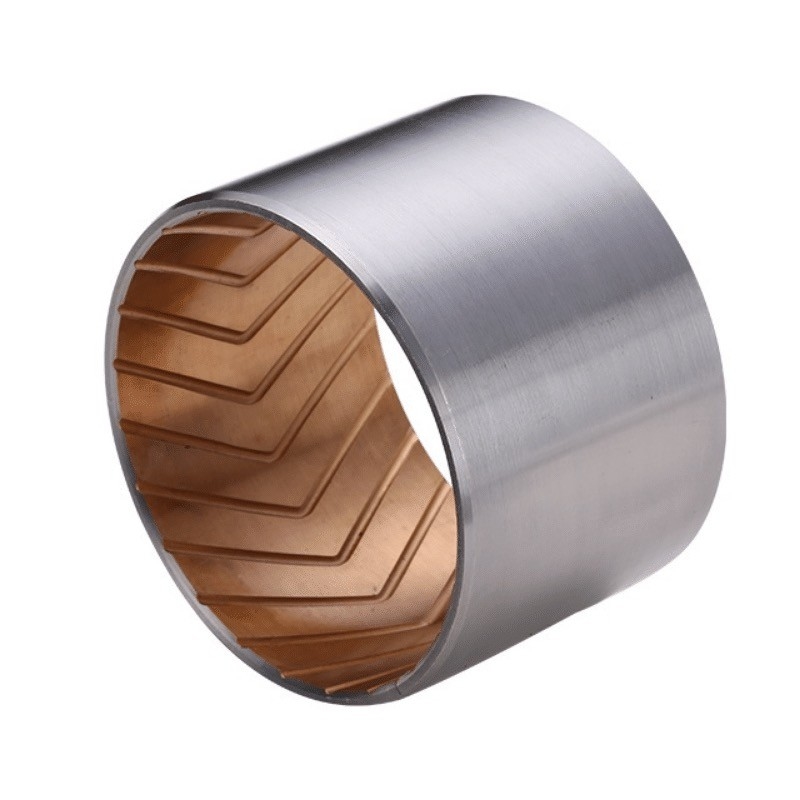

바이메탈 부싱-700은 강철 스트립과 소결된 CuPb30을 표면 슬라이딩 레이어로 사용하는 바이메탈 슬라이딩 부싱입니다.
이 슬라이딩 부싱은 우수한 항고착 보호 기능과 높은 비율의 납을 가지고 있어 더 많은 먼지 입자와 불순물을 결합하여 고착을 방지할 수 있습니다.
| 표면 재료 | 하중 용량 | 저항 합금 범위 | 온도 제한 |
|---|---|---|---|
| CuPb30 | 25 N/mm2 | HB30 HB45 | +170°C |
1. 소결 청동 분말: 우수한 내마모성과 뛰어난 베어링 용량.
2. 강철 기판: 매우 높은 하중 지지 능력, 우수한 방열.
3. 0.002mm 구리 코팅의 두께는 우수한 내식성을 보장합니다.
최대 하중 P | 정적 | 280 N/mm2 |
동적 | 120 N/mm2 | |
최대 슬라이딩 속도 V(m/s) | 2.5 m/s | |
최대 PV 계수(N/mm2.m/s) | 2.8 N/mm2.m/s | |
작동 온도 | 최대 그리스 | 150°C |
최대 오일 윤활 | 250°C | |
마찰 계수 | 그리스 | 0.05~0.12μ |
오일 | 0.04~0.12μ | |
표면 거칠기(Ra) | ≤0.8 µm | |
합금 레이어 경도(HB) | 35-45 | |
선형 팽창 계수 | 19x10-6/K | |
바이메탈 부싱-700 CuPb30 바이메탈 트랙터 및 콤바인 수확기 부싱은 메인 모터 베어링, 커넥팅 로드 부싱, 로켓 암 부싱 및 오일 펌프 측면 플레이트 등과 같은 고속 및 중간 부하 작업 상황에서 널리 사용됩니다.
오일 윤활 응용 분야를 위한 납 청동 라이닝 베어링 재료가 있는 강철 베어링입니다. 이 재료는 높은 하중 지지 능력과 우수한 피로 특성을 가지고 있습니다. 압축기, 스티어링, 파워 스티어링, 페달 베어링, 킹핀 부싱, 테일게이트 핀, 기계적 취급 및 리프팅 장비, 유압 모터, 농업 기계 등과 같은 자동차 응용 분야에서 널리 사용됩니다.
| 화학적 조성 | |||
| 재료 | 합금 조성 | 국제 표준 | 합금 경도 |
| 바이메탈 부싱 800 | JIS-LBC3/SAE-797 | CuPb10Sn10 | HB70-100 |
| 바이메탈 부싱720 | JIS-LBC6/SAE-799 | CuPb24Sn4 | HB45-70 |
| 바이메탈 부싱700 | JIS-KJ3/SAE-48 | CuPb30 | HB30-45 |
| 바이메탈 부싱20 | JIS-AJL/SAE-783 | AlSn20Cu | HB30-40 |
| 기술 데이터 | ||||
| 최대 하중 | 정적 | 120N/mm2 | 합금 경도 | 240N/mm2 |
| 동적 | 60N/mm2 | 온도 | -40°C~+250°C | |
| 최대 속도(윤활) | 2m/s | 마찰 계수 | 0.08~0.20 | |
| 최대 PV | 2.8N/mm2*m/s | 열전도율 | 60W(m*k)-1 | |
| 파단 하중 | 350N/mm2 | 열팽창 계수 | 14*10-6*k-1 | |
700 바이메탈 베어링은 강판을 기반으로 하며, 표면 소결 CuPb30 재료 제품입니다. 높은 납 함량으로 인해 생산되므로 항고착 축과 이물질이 모두 묻힙니다.
작업 표면에 연성 합금 재료를 코팅하면 고속, 중저 부하 내연 기관의 메인 베어링, 커넥팅 로드 부싱 및 로커 암 부싱으로 사용할 수 있습니다.
