| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 바이메탈 세탁기 내장된 그라파이트 플러그 |
| 모크: | 협상 할 수있는 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환 |
| 공급 능력: | 200000개 부분 /는 한 주를 연결합니다 |

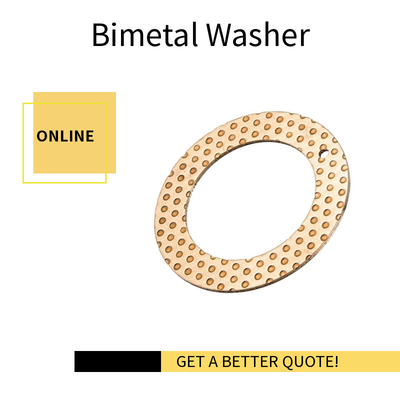

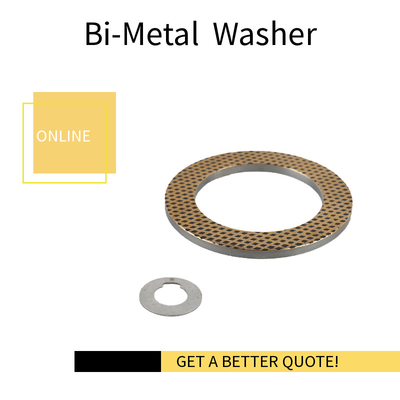

흑연 플러그가 내장된 바이메탈 와셔는 두 가지 다른 금속의 강도와 내구성을 흑연의 윤활성과 내마모성과 결합한 독특한 기계 부품입니다. 이 혁신적인 디자인은 높은 정밀도, 신뢰성 및 긴 수명이 필요한 응용 분야에서 최적의 성능을 보장합니다.
바이메탈 와셔 자체는 일반적으로 특정 재료 특성을 위해 선택된 두 개의 금속 층으로 구성됩니다. 한 층은 강도와 내구성을 위해 선택될 수 있으며, 다른 층은 내식성 또는 기타 원하는 특성을 위해 선택될 수 있습니다. 이 두 금속의 조합은 바이메탈 와셔가 광범위한 환경 및 응용 분야에서 최적으로 작동할 수 있도록 합니다.
바이메탈 와셔 내에는 흑연 플러그가 내장되어 있습니다. 흑연은 우수한 윤활성, 자체 윤활 특성 및 내마모성을 나타내는 천연 탄소 형태입니다. 흑연이 바이메탈 와셔에 내장되면 움직이는 부품 간의 마찰과 마모를 줄이는 지속적인 윤활원을 제공합니다. 이는 더 부드러운 작동, 마모 감소 및 기계 시스템의 수명 연장으로 이어집니다.
흑연 플러그는 효과를 극대화하기 위해 바이메탈 와셔 내에 전략적으로 배치됩니다. 일반적으로 마모가 심한 부위나 마찰이 우려되는 부위에 내장됩니다. 흑연 플러그의 크기, 모양 및 수는 응용 분야의 특정 요구 사항에 따라 맞춤 설정할 수 있습니다.
흑연 플러그가 내장된 바이메탈 와셔는 일반적으로 자동차, 항공 우주 및 산업 기계 응용 분야에 사용됩니다. 지속적인 윤활과 내마모성을 제공하는 능력은 극한 조건에서도 움직이는 부품의 부드럽고 안정적인 작동을 보장합니다. 이 혁신적인 디자인은 기존 금속 와셔에 비해 상당한 개선을 나타내며 까다로운 응용 분야에서 뛰어난 성능과 내구성을 제공합니다.
흑연 플러그가 내장된 바이메탈 와셔-08G는 특정 배합의 고체 윤활제가 내장된 강철 합금 기반 베어링의 일종입니다. 높은 강도, 높은 하중 용량 및 고체 윤활제가 내장된 나선형으로 분포된 다이아몬드로 인해 베어링 표면의 25% 윤활 면적으로 인해 부싱은 우수한 윤활 및 내마모성을 나타냅니다. 이러한 유형의 베어링은 특히 자동차, 발전기, 크레인 및 야금 산업용 기계의 기어 박스에 적용됩니다.
| 표면 재료 | CuSn8Pb10+흑연 | ||
| 하중 용량 | 65N/mm² | 마찰 계수 | 0.06~0.2 |
| 온도 제한 | 260℃ | 속도 제한 | 4m/s |
소결 SAE797 레이어 + 강철 백킹 + 구리 도금 / 주석 도금
소결 SAE799 레이어 + 강철 백킹 + 구리 도금 / 주석 도금
소결 SAE48 레이어 + 강철 백킹 + 구리 도금 / 주석 도금
소결 SAE783 레이어 + 강철 백킹 + 구리 도금 / 주석 도금
1. 소결 청동 분말: 우수한 내마모성 및 뛰어난 하중 지지 능력.
2. 강철 백킹: 매우 높은 하중 지지 능력, 우수한 방열 제공.
3. 구리 도금 두께 0.002mm는 우수한 내식성을 제공합니다.
| 스러스트 와셔 | d+0.250 | D0-0.25 | ST-00.05 | J±0.12 | H+0.4+0.1 |
| 바이메탈 스러스트 와셔-W10 | 12 | 24 | 18 | 1.5 | |
| 바이메탈 스러스트 와셔-W12 | 14 | 26 | 20 | ||
| 바이메탈 스러스트 와셔-W14 | 16 | 30 | 22 | 2 | |
| 바이메탈 스러스트 와셔-W16 | 18 | 32 | 25 | ||
| 바이메탈 스러스트 와셔-W18 | 20 | 36 | 28 | ||
| 바이메탈 스러스트 와셔-W20 | 22 | 38 | 1.5 | 30 | 3 |
| 바이메탈 스러스트 와셔-W22 | 24 | 42 | 33 | ||
| 바이메탈 스러스트 와셔-W24 | 26 | 44 | 35 | ||
| 바이메탈 스러스트 와셔-W25 | 28 | 48 | 38 | ||
| 바이메탈 스러스트 와셔-W30 | 32 | 54 | 43 | ||
| 바이메탈 스러스트 와셔-W35 | 38 | 62 | 50 | 4 | |
| 바이메탈 스러스트 와셔-W40 | 42 | 6.6 | 54 | ||
| 바이메탈 스러스트 와셔-W45 | 48 | 74 | 2 | 61 | |
| 바이메탈 스러스트 와셔-W50 | 52 | 78 | 65 |
| 최대 동적 하중 압력, P | 140N/mm² | 결합 샤프트 | 경도 | ≥53HRC | |
| 최대 선형 속도, V | 그리스 윤활 | 2.5m/s | 거칠기 | Ra=0.16 ~0.63 | |
| 최대 선형 속도, V | 유체 윤활 | 5m/s | 최대 작동 온도 | 그리스 윤활 | 150℃ |
| 최대 PV 값 | 그리스 윤활 | 2.8N/mm²·m/s | 오일 윤활 | 250℃ | |
| 최대 PV 값 | 유체 윤활 | 10mm²·m/s | 마찰 계수 | 0.05-0.15 | |
| 합금 경도 | HB60~90 | 열전도율 | 47W/(m ·k) | ||
| 열팽창 계수 | 18 ·10-6K1 | ||||
1. 건설 기계
건설 기계용 바이메탈 베어링은 섀시 주행 기어의 텐션 휠 부시, 견인 휠 부시 및 트랙 롤러 부시에 적용할 수 있습니다.
2. 자동차 산업
이 제품은 자동차 베어링의 일종으로 밸런스 샤프트 부싱, 강철 핀 부싱, 너클 핀 부싱, 커넥팅 로드 부싱, 밸브 로커 암 부싱, 캠축 부싱, 차동 부싱, 변속기 부싱, 스러스트 와셔 및 내연 기관의 메인 샤프트 부싱에 사용할 수 있습니다.
3. 기타 응용 분야
또한 이 제품은 플런저 펌프의 측면 패널 및 기어 펌프의 측면 패널 등에 사용하기에 이상적입니다.
