| 브랜드 이름: | Chain Pin Bushing |
| 모델 번호: | 232020 |
| 모크: | 컨설테이션스 통신 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환 |
| 공급 능력: | 퍼포레이티드 브론즈 베어링, 평범한 브론즈 랩드 베어링 |
체인 핀 청동 부싱 202320 청동 베어링은 체인 핀 적용 분야에 사용하도록 특별히 설계된 정밀 엔지니어링 부품입니다. 고품질 청동 합금 202320으로 제작된 이 부싱은 뛰어난 내마모성, 내식성 및 내구성을 제공합니다.
청동 합금 202320은 우수한 기계적 특성과 가공성으로 인해 베어링에 널리 사용되는 재료입니다. 이 합금에 구리, 주석 및 기타 합금 원소를 결합하면 강도, 경도 및 내식성의 균형을 이룹니다.
체인 핀 청동 부싱 202320 청동 베어링은 체인 핀 어셈블리에 정확하게 맞도록 설계되어 부드럽고 안정적인 작동을 보장합니다. 마찰과 마모를 줄여 체인의 수명을 연장하고 전반적인 성능을 향상시킵니다.
뛰어난 재료 특성과 정밀 엔지니어링을 통해 체인 핀 청동 부싱 202320 청동 베어링은 다양한 산업 분야에서 체인 구동 기계의 부드럽고 효율적인 작동을 유지하는 데 필수적인 구성 요소입니다.
이 베어링은 냉간 성형된 균질 청동 합금으로 감싸져 있습니다. 이
재료는 높은 하중 및 내마모성 특성을 가지고 있습니다. 다이아몬드 모양의
윤활 홈은 그리스 윤활을 위해 설계되었으며, 통합된 구멍은
오일 윤활을 위해 설계되었습니다. 부싱 설치 전에 충분한 보존을 위해 강력히 권장합니다.
윤활 필름을 제공하기 위해 그리스 또는 오일을 사용합니다.
구성 요소의 초기 작동 중.

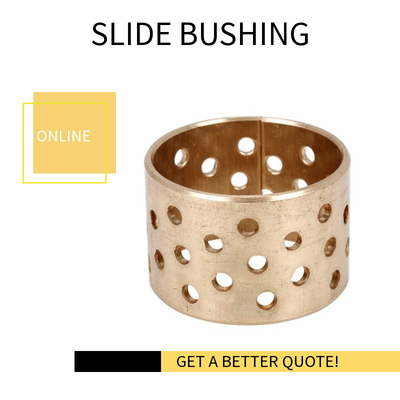

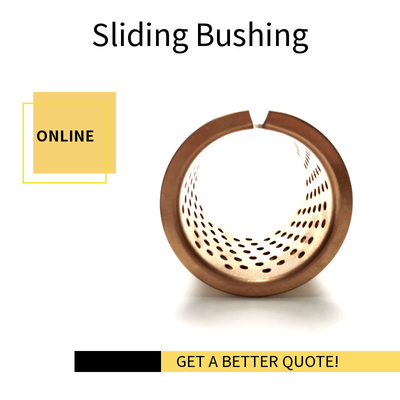

랩핑 청동 부싱 슬라이드 베어링
청동 부싱 유형: WF-WB802, FB092
사양: 2320 , 20x23x20mm
내경: 20mm
외경: 23mm (벽 두께 1.5mm)
직선형: 슬리브 청동 부싱, 원통형 랩핑 청동 베어링
총 높이: 20mm
표준: DIN1494 / ISO3547

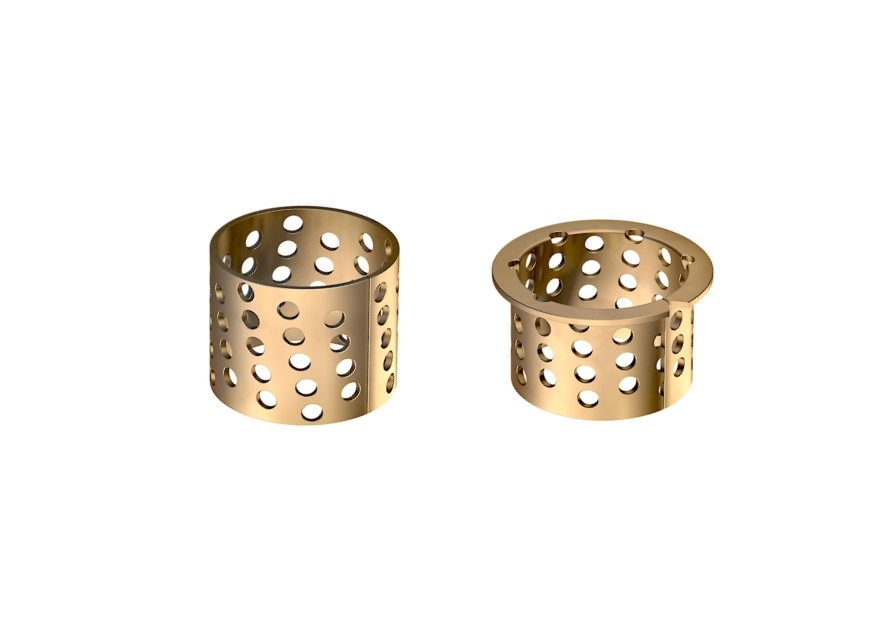

FB092 청동 베어링은 청동 재료를 기반으로 균일하고 정돈된 오일 주입 구멍으로 만들어진 얇은 벽 베어링으로, 조립 후 윤활 그리스를 주입한 다음 엔드 페이스 씰과 함께 사용됩니다. 이 베어링은 대용량 오일 저장, 편리한 설치 및 작은 구조의 장점을 가지고 있습니다. 구리 부싱을 대체하고 비용을 크게 절감할 수 있습니다. 현재 이 제품은 컨베이어, 엘리베이터, 와인더, 레벨링 머신 및 기타 중간 하중, 저속 상황에 사용되었습니다.
제품 매개변수:
기본 재료
CuSn8P0. 3 또는 CuSn6.5 P0.1
경도
HB90 ~ 120
최대 베어링 압력
60N/mm2
적용 가능한 온도 범위
- 100 ℃ ~ 200 ℃
최대 슬라이딩 속도
2.5 m/s
낮은 마모 시 우수한 하중 용량 및 안정성. 천공 윤활 간극으로 인해 최소화됩니다!
윤활은 샤프트 또는 베어링 하우징을 통해 방사형으로 수행해야 합니다. 일반적으로 사용되는 모든 그리스 유형 또는 오일을 사용할 수 있습니다.
랩핑 청동 부싱은 건설 기계, 농업 기계 등에 널리 사용됩니다.

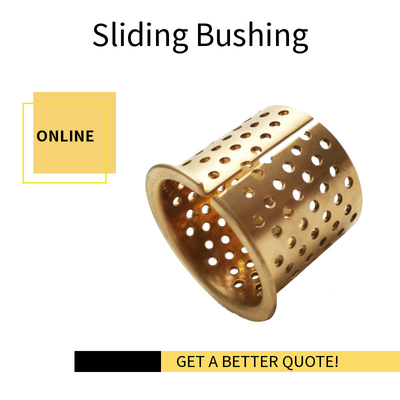

일반 원통형 베어링, 플랜지 베어링, 추력 와셔, 슬라이딩 플레이트.
지지 재료: CuSn8P (DIN 17662)
| 비교적 하중 용량 정적 | ≤ 120 [ N/mm² ] |
| 비교적 하중 용량 동적 | 최대 0.01 m/s ≤ 40 [ N/mm² ] |
| 슬라이딩 속도 | 최대 2.0 m/s ≤ 2.5 [ m/s ] 윤활에 따라 |
| 마찰 값 | 0.05 ~ 0.20 [ µ ] 윤활에 따라 |
| 온도 변형 | -40 ~ +250 [ °C ] |
| 최대 Pv - 값 | 2.8 [ N/mm² x m/s ] |
베어링은 H7 공차로 하우징에 압입되도록 설계되었습니다. 슬라이드 베어링의 내경은 H9 공차를 유지합니다.
강철, 경화 또는 비경화, 표면 거칠기 ≤ Rz 6.3
저유지 보수 청동 슬라이딩 베어링이며, 1차 윤활이 필요합니다. 오일 또는 그리스 윤활이 가능합니다. 윤활 포켓으로 인해 윤활 간극이 최소화됩니다!
