www.bronzegleitlager.com전문적으로 개발된 베어링은 특수 응용 분야 요구 사항을 충족할 수 있습니다.유체 산업.조건 하에서높은 부하와 빠른 속도,바이메탈 베어링솔루션은 안정적이고 신뢰할 수 있으며 대부분의 유체 동력 애플리케이션을 지원합니다.

안정적이고 가벼우며 그리스가 필요 없는 베어링 솔루션

Viiplus 저마찰 펌프 베어링 솔루션

알루미늄 부싱 블록은 기어 샤프트 지지, 스러스트 베어링 역할,기어면과의 양호한 접촉을 보장하는 밀봉 기능 제공.SICAL®3D 합금은 광범위한 하중, 속도, 온도 및 유체 점도 조건에서 매우 효과적입니다.

부싱 블록 측면 형상의 변형 및 변화로 인한 내부 누출로 인해 샤프트 하중이 가해지면 씰링 효율이 저하될 수 있습니다.SICAL®3D의 우수한 기계적 강도는 이러한 변형을 크게 방지합니다.외부 기어 펌프 및 모터의 체적 효율을 향상시킵니다.

유압 응용 분야:

유압 펌프는 유압 구동 시스템에 사용되며 유체 정역학 또는 유체 역학이 될 수 있습니다.유압 펌프는 기계적 동력을 유압 에너지(유체정역학적 에너지, 즉 흐름, 압력)로 변환하는 기계적 동력원입니다.

유압 시장에서 viiplus는 다양한 응용 분야에 대한 솔루션을 제공합니다.

일반적인 응용 분야는 다음과 같습니다.

• 피스톤 펌프 및 모터
• 기어 펌프 및 모터
• 베인 펌프
• 실린더

피스톤 펌프 및 모터

부싱 블록의 기하학적 구조는 기능과 기능을 정의하는 과정에서 주요 역할을 합니다.
펌프 성능과 관련된 기계적 매개변수(고효율, 저소음,
조립능력).

기타 피스톤 펌프 응용 분야

viiplus 바이메탈 부시는 다음과 같이 구성됩니다.두 개의 금속 스트립, 안에두 가지 다른 재료;첫 번째는 일반적으로 강철로 만들어지며, 두 번째는 일반적으로 구리를 함유한 합금으로 구성되며, 강철 스트립과 결합하면 내부 덮개 역할을 합니다.또한 일부 크기에는 외부 재윤활 구멍도 있습니다.

장점

이 수풀의 특별한 구조는 그들이 가지고 있다는 것을 의미합니다.특히 중간 하중의 중간 속도 또는 높은 하중의 저속에서 마모에 대한 저항성이 우수합니다.


특수 기술 기능

viiplus 바이메탈 부시의 내부 표면에는 다양한 유형의 채널이 포함될 수 있습니다.부시가 사용될 수 있는 다양한 유형의 응용 분야와 윤활 조건을 충족합니다.

기어 펌프 응용

기어 펌프(외치 있음) (고정 용량)은 간단하고 경제적인 펌프입니다.유압장치용 기어 펌프의 스위프 볼륨 또는 변위는 약 1~200밀리리터입니다.이 펌프는 세 가지 기본 펌프 유형(기어, 베인 및 피스톤 펌프) 중 체적 효율이 가장 낮습니다({displaystyle eta _{v}about 90%} eta_v about 90 % ).

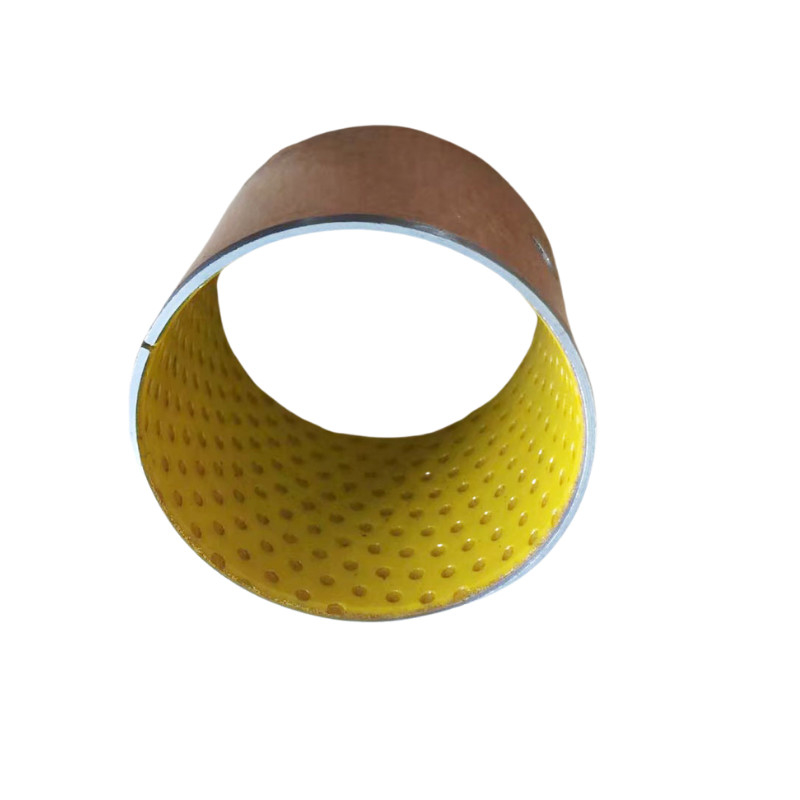

PTFE 라이닝 자기 윤활 베어링라고도DU 부싱, 건식 부싱, DU 베어링, 부싱, PTFE 코팅 베어링, SF-1 오일리스 베어링, PTFE 라이너 금속 폴리머 복합 베어링 및 PTFE 기반 일반 베어링.이 유형의 DU 부시는 PTFE 층을 슬라이딩 층으로 사용하여 제품이 건조한 상태나 오일 상태에서 매우 잘 작동할 수 있도록 합니다.

재료 구조

이 재료는 PTFE 기반 폴리머 베어링 층이 있는 다공성 청동 소결 층에 접착된 금속 지지대로 구성됩니다. 금속 지지대는 다음을 제공합니다.기계적 강도, 청동 소결층은 지지대와 베어링 라이닝 사이에 강력한 기계적 결합을 제공하는 반면, PTFE 기반 폴리머는 다음을 제공합니다.건조한 상태에서도 마찰이 매우 적습니다.

장점

에너지 효율성 향상낮은 마찰 성능PTFE가 풍부한 오버레이;
사용 수명 연장높은 내마모성청동층;
자체 윤활 베어링으로 ​​유지보수가 필요하지 않습니다.그리스 없이 건식으로 작동;
경계 윤활 조건 및 빈번한 정지/시작 작동에서 잠재적인 샤프트/베어링 고착을 방지함으로써 바이메탈 베어링보다 더 높은 신뢰성.
얇은 벽 베어링 구조를 갖춘 컴팩트하고 가벼운 디자인;
소음 감소베어링과 샤프트 사이에 금속 간 접촉이 없습니다.
값비싼 장착 도구 없이 빠르고 간단하게 조립할 수 있습니다.

기어 펌프 베어링 블록 유형

기어 펌프의 샤프트.낮은 작동 베어링클리어런스는 필수입니다높은 압력 형성 및 낮은 기어 펌프 누출.결함 없는 유체역학적 작동 상태를 보장하려면 플레인 베어링이 작동 매체에 맞는 베어링 간격을 보여야 합니다.플레인 베어링은 작동 매체와 직접 접촉합니다.따라 공격적인 미디어가 사용될 수 있습니다.
신청서에.따라서 플레인 베어링은 다음을 제공해야 합니다.마모에 대한 높은 저항성, 침식에 대한 우수한 저항성, 화학적 호환성 및 낮은 팽윤 경향.

장점: 일반 베어링을 사용한 베어링의 안정적인 기능

유체역학적 작동
슬라이딩 속도 최대 10m/s
높은 미디어 호환성
낮은 작동 베어링 간극
높은 저항마모에
침식에 대한 높은 저항성
우수한 내화학성
낮은 팽창 경향
높은 엔진 속도와 혼합 마찰에서도 마모 수준이 낮음

펌프 베어링 적용 요구 사항

유압 부싱 블록이 장착된 외접 기어 펌프와 모터는 건설, 농업, 자동차, 자재 취급 장비, 화학 등 다양한 산업 분야에서 널리 사용됩니다.

몇 가지 구성 요소로 제작된 이 안정적이고 가볍고 견고한 펌프는 용적 효율 측면에서 뛰어난 성능을 제공합니다.저마찰 베어링으로 ​​조립하면 다음이 가능합니다.유압 시스템에 95% 이상의 고정 흐름 효율성을 제공합니다.

Viiplus 펌프 베어링 - 장점

표준 알루미늄 합금과 비교하여 SICAL®3D는 다음을 제공합니다.

높은 기계적 강도고정밀 VIIPLUS 가공과 결합하면향상된 체적 효율성, 특히 중간 압력 범위에서
낮은 마찰에너지 손실을 줄이기 위해 기어와 부싱 블록 면 사이
작동 조건에 따라 금속 폴리머 베어링 없이 설계할 수 있는 우수한 베어링 특성
높은 정밀도가공감소된 간극 및 조용한 작동

베인 펌프

베인 로터는 전면 및 후면 플레이트의 베어링으로 ​​지지됩니다.

백플레이트에 장착된 니들 롤러 베어링은 오일 부족으로 인해 고장날 수 있으며, 특히 다양한 기후 조건에서 장기간 정지한 후 또는 반복적인 정지-시동 작동 중에 발생합니다.

펌프 신뢰성을 향상시키기 위해 viiplus 금속 폴리머 원통형 베어링은 니들 롤러 베어링 교체의 타당성을 결정하기 위한 시험을 거쳤습니다.

엄격하고 광범위한 테스트 프로그램에는 전체 펌프 출력에서의 작동과 경계 아래 500~7,000rpm의 다양한 엔진 방식, 혼합 및 유체 역학적 윤활, 정지/시동 작동 및 오일 부족이 포함되었습니다.

이 테스트 결과는 다음과 같습니다.금속 폴리머 복합 원통형 부싱우수한 펌프 신뢰성 제공건식, 한계 및 유체역학적 윤활 작동 조건에서 탁월한 마찰 성능을 제공합니다.

유압 실린더 응용

Viiplus는 고품질 부품을 제공합니다.경쟁력있는 가격.

우리는 OEM 및 1차 공급업체와 수년간의 경험을 통해 그들에게 시장에서 혁신적인 우위를 제공하고 있습니다.Viiplus 엔지니어 팀이 귀하가 필요로 하는 제품을 설계할 수 있도록 도와드립니다.최저 비용.

우리는 전세계 현지 공급 및 R&D를 포함하여 광범위한 고객 지원을 제공합니다.

Viiplus는 다음을 제공합니다:

다양한고성능 베어링고객에게 시장 우위를 제공하는 솔루션을 제공합니다.

모든 종류의 베어링 관련 질문에 대해 기술 지원을 제공하는 Viiplus 팀의 뛰어난 고객 지원.
현지 지원을 제공하는 놀라운 전략적 파트너입니다.우리는 고객에게 적합한 제품을 제공합니다.고품질에저렴한 비용.세계 어디에서나 현장 지원을 가능하게 하는 세계적인 네트워크입니다.
