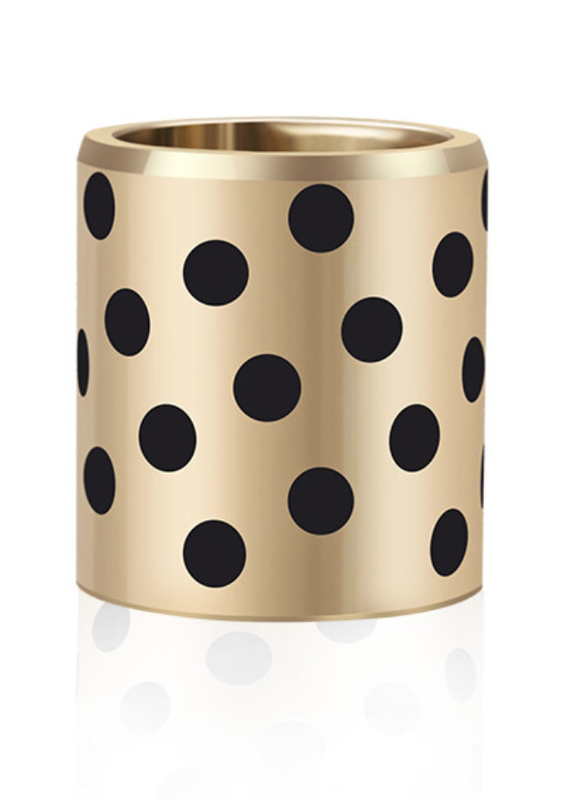

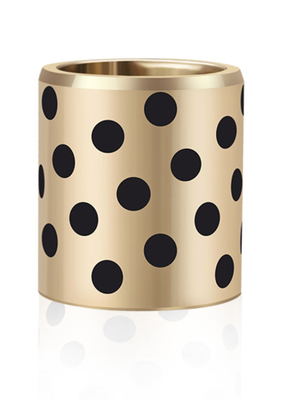

그래피트 부시 베어링, 특히 C86300 등급은 독특한 특성과 기름 없는 설계로 인해 다양한 산업용 용도로 널리 사용됩니다.이 베어링은 우수한 자기 윤활 성질과 같은 여러 장점을 제공합니다., 고온 저항성, 그리고 부식 저항성, 까다로운 환경에 적합합니다.
C86300 등급의 그래피트 부시 베어링은 매트릭스 내에 녹아있는 그래피트 입자의 높은 비율로 구리 기반 합금으로 구성됩니다.이 조합은 베어링에 탁월한 마모 저항과 외부 윤활이 필요없이 작동 할 수있는 능력을 제공합니다..
이러한 베어링의 기름 없는 설계는 오염 위험과 유지보수 필요성을 크게 감소시킵니다.윤활이 어렵거나 바람직하지 않은 애플리케이션에 이상적입니다.또한, 그래피트 입자의 자기 윤활성 특성으로 인해 베어링은 긴 시간 동안 원활하고 효율적으로 작동 할 수 있습니다.
그래피트 부시 베어링은 다양한 크기와 구성으로 제공되며 다양한 응용 프로그램의 특정 요구를 충족시킵니다. 소매 공급 업체는 경쟁력있는 가격에 이러한 베어링을 제공합니다.고객들이 대량으로 구매하고 비용을 절감할 수 있도록 하는 것.
요약하자면, C86300 등급 소재로 만든 그래피트 부시 베어링은 기름이 없는 자기 윤활 베어링이 필요한 애플리케이션에 대한 신뢰할 수 있고 비용 효율적인 솔루션입니다.특유 한 특성 과 내구성 으로 인해 산업용 제품 들 사이 에서 인기가 높다.
F1126 - 에젝터 세트의 가이드 부시 - DME - 2.0598 - 200HB - 그래피트
C86300.pdf금속 베어링
브론즈 그래피트 부시 재료 동등성분 ASTM C86300. 우리는 중국에서 기업 및 상업적 용도로 대용 및 대용 동그라피트 부시 주문을 제공합니다. 대용 주문은 우리의 표준 관용에서 사용할 수 있습니다.그리고 다른 다양한 청동유가 없는 부싱 청동 cast 청동 소재. 큰 주문은 작은 크기와 큰 크기와 / 또는 사용자 정의 플랜지 크기를 포함합니다 중국에서 주문으로 만들어집니다. 오늘 이메일로 저희에게 연락하고 의도 된 주문량을 지정하십시오.
그래서 더 많은 정보로 연락할 수 있습니다.
합금물질
마랑제스 그래피트 플러그가 있는 청동 부싱
3⁄4 ID x 1-1/8 OD x 3⁄4 길
1 ′′ ID x 1-3/8 ′′ OD x 3⁄4 ′′ 길이
1-1/4 ′′ ID x 1-5/8 ′′ OD x 3⁄4 ′′ 길이
| 모델 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 등급 중국 브랜드 GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | 강철+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| 국제 ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | 큐Sn12 | 강철+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| 독일 DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | 강철+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| 일본어 JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| 미국 ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | 40급 | 52100 |
| 영국 표준 | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
재료 합금 화학 조성
| 화학 원소 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 큐 (%) | 휴식 | 휴식 | 휴식 | - | - | ||
| SN (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| 니 (%) | - | - | - | - | - | - | - |
| AI (%) | 6 | - | 10 | - | - | - | - |
| 페 (%) | 3 | - | 3 | - | - | 휴식 | 휴식 |
| Mn (%) | 3 | - | - | - | - | 00.905 - 13 | 0.20 - 040 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 165 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 00.95 - 105 |
| 시 (%) | - | - | - | - | - | 10.0-1.3 | 0.15-035 |
| Pb (%) | - | 3 | - | - | 3 | - | - |
기술 매개 변수
| 성능 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| 최대 부하 P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
| 최대 속도 V (m/s) | 마른0.4 기름5 | 2 | 2 | 0.5 | 0.1 | ||
| 최대.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| 밀도 ρ ((g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| 팽창 강도 (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| 연장 (%) | > 10 | > 4 | > 10 | - | - | ||
| 강도 (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| 최대 온도 (°C) | 300 | 350 | 300 | 400 | 350 | ||
| 마찰 계수 (μ) | 오일 윤활: 0.03 | 마찰력: 0.16 | |||||
그래피트 플러그 브론즈 부싱은 모두 자기 윤활성화 및 유지 보수 무료입니다. 이 부싱은 연속 양철로 가공되어 고체 윤활성제 플러그로 연결됩니다.부시링과 짝짓기
표면은 항상 윤활유 필름으로 분리되어야 합니다. 그래피트 플러그 브론즈 부싱에서는 추가 윤활유가 필요하지 않습니다.
표면 층은 그래피트로 개선되어가장 낮은 계수
그래피트 부싱 대가 & 대량 주문
SE 112 그래피트 부시 50 62 50mm C86300
그래피트 부싱 작동 온도 -40°C ~ 300°C, mos2, 표준 TS12115에 따른 허용도
| 화학적 요구 사항 | ||||||||||||
| 구리 합금 UNS 번호 |
구성, % 최대, 표시된 경우를 제외하고 | |||||||||||
| 니켈 | ||||||||||||
| 구리 | 진 | 납 | 아연 | 철 | 그 중 | 알루미늄 | 마랑제 | 안티몬 | 황 | 포스포스 | 실리콘 | |
| 코발트 | ||||||||||||
| C86300 | 600.0660 | 0.20 | 0.20 | 220.028입니다.0 | 20.04.0 | 1.0A | 50.0675 | 20.555.0 | ... | ... | ... | ... |
| C90500 | 860.0890 | 90.0110 | 0.30 | 10.03.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 820.0850 | 150.0170 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 790.082입니다.0 | 180.020.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 780.082입니다.0 | 90.0110 | 80.0110 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A 구리 최소를 결정할 때 구리는 구리 더하기 니켈로 계산될 수 있다. | ||||||||||||
| B 연속 융합물에서는 광소가 최대 1.5%가어야 합니다. | ||||||||||||
| C 철은 최대 0.35%가 강철 뒷받침으로 사용될 때. | ||||||||||||
기다리는 동안 만들어지는 부시
수압 실린더 수리 부시
수압 실린더 슬라이딩 베어링 제조
밀링 / 턴 서비스
용접 / 가벼운 제조
현장 엔지니어링
우리는 수압 실린더 수리 부시 업계에서 독보적인 위치에 있습니다.
중국 수압 실린더 교체 부싱 서비스
|
Cu%1 |
Pb% |
Sn% |
Zn% |
페% |
Ni%1,2 |
% |
Mn% |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
화학적 성분 ASTM C86300 브론즈 부시 |
|||||||||||
|
60.00- |
|
|
22.00- |
2.00- |
|
5.00- |
2.50- |
||||
의마모 저항성고체 윤활료와 함께 금속 뒷면은 지속적으로 윤활성원을 제공 할 수 있습니다.무거운 부하 및 충격 저항금속과낮은 마찰력이 물질은 다양한 작업 조건에 적합합니다.

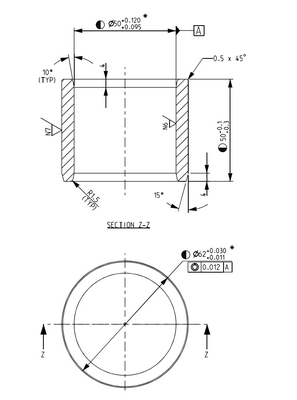

금속 자기 윤활용 베어링 크기 도면:
ID50MM*OD62MM*LENGTH50MM
| 종류 | 650 | 650S5 | 650W1 | 650W3 | 650S1 | 650S2 | 650S3 | |
| 소재 | CuZn25AI5Mn4Fe3 | C0Sn5Pb5Zn5 | CuAl10Ni5Fe5 | 큐Sn12 | ||||
| 밀도 | 7.8 | 8.9 | 7.8 | 8.9 | ||||
| HB 강도 | ≥210 | ≥ 250 | ≥210 | ≥ 230 | ≥ 70 | ≥ 150 | ≥ 75 | |
| 팽창 강도 MPa | ≥750 | ≥800 | ≥755 | ≥755 | ≥ 250 | ≥ 500 | ≥270 | |
| 양력 강도 MPa | ≥450 | ≥450 | ≥400 | ≥400 | ≥90 | ≥260 | ≥ 150 | |
| 연장 % | ≥12 | ≥8 | ≥12 | ≥12 | ≥13 | ≥10 | ≥ 5 | |
| 열 팽창 계수 | 1.9x10*%/°C | 1.8x10*9/°C | 1.6x10^*/°C | 1.8x10*/°C | ||||
| 맥스, 임시 작전 | -40~+300°C | -40~+400°C | ||||||
| 최대 부하 MPa | 50 | 75 | 75 | 100 | 50 | |||
| 최대 속도 m/s | 건조한 | 0.5 | 0.1 | 0.5 | 0.1 | 0.5 | ||
| 윤활성 | 1 | 0.25 | 1 | 0.25 | 2.5 | |||
| 최대 PV (N/mm2*m/s) | 건조한 | 1.65 | 1 | |||||
| 윤활성 | 3.25 | 1.65 | ||||||
위의 데이터는 viiplus에 의해 권장됩니다. 설계 데이터는 특정 응용 조건에 따라 평가되어야합니다.
CuZn25AI5Mn4Fe3청동 부시 크기
선형 그래피트 구리 세트 부시 오일 자유 JDB ID 40mm OD 45mm 48mm 50mm
표준 윤활이 실용적이지 않을 때 자기 윤활
다양한 부하, 종류 및 속도 작업에서 잘 수행
부식적이고 적대적인 환경에 저항합니다.
600° F까지의 중~고온에서 뛰어난 성능
대부분의 점착성 윤활료 및 오일 및 기름 응용 프로그램과 호환
| 윤활유 | 특징 | 전형적 사용법 |
| SL1 그래피트 + 첨가물 |
좋은 화학 저항성그리고낮은 마찰력 계수: 작동 온도는 +400oC까지 |
일반 산업용 용도로 적합하며 대기를 |
| SL4 +MoS2+첨가물 |
낮은 마찰 계수기름기가 좋은 물이 있나니 작동 온도는 +300oC까지 |
수유 조건에 적합합니다. 응용 프로그램 배, 수압 터빈, 증기 터빈을 포함합니다. |
그래피트 플러그 부싱의 응용은 거의 무제한입니다.
응용 프로그램, 그래피트 플러그 된 청동 부싱은 탁월한 서비스 및 마모 저항을 나타냅니다. 이러한 응용 분야는 다음을 포함합니다.
철강 공장, 오븐 드래거, 건조 장비, 로스터, 열 교환기, 프레스, 조립 라인, 기계 도구, 체인 컨베이어, 해안 구조, 갑판 크레인,
린치, 래치 커버, 스티어링 장비, 타이어 및 종이 공장, 주사 폼 기계에 대한 톱링 링크 베어링, 믹서, 밀러, 프울버라이저, 건설 기계, 광산
리그, 팔링 베어링, 파워 펠, 그리고 더 많은 것들이 있습니다.
| 유형 | 설명 |
| 그라피트 플러그 된 부시 | 35*25*35 |
| 40*30*30 | |
| 40*30*35 | |
| 40*30*40 | |
| 40*30*45 | |
| 45*35*30 | |
| 45*35*35 | |
| 45*35*45 | |
| 45*35*50 | |
| 50*40*30 | |
| 70*60*60 | |
| 50*40*35 | |
| 50*40*40 | |
| 50*40*45 | |
| 50*40*50 | |
| 50*40*55 | |
| 55*45*45 | |
| 60*50*45 | |
| 60*50*50 | |
| 40x30x25 | |
| 48x38x55 | |
| 40x30x20 | |
| 55x45x60 | |
| 40x35x35 | |
| 38x25x30 | |
| 38x30x30 | |
| 38x30x45 | |
| 38x30x35 | |
| 38X30X40 | |
| 40x30x448 | |
| 40x30x45 | |
| 30x25x30 | |
| 45x30x45 | |
| 48x40x30 | |
| 40x30x34 | |
| 70x60x62 | |
| 38.8x30.8x30 | |
| 30*25*20 | |
| 33*25*30 | |
| 48*40*40 | |
| 75*60*60 | |
| 60*50*70 | |
| 75*60*65 | |
| 85*70*75 | |
| 36*30*35 | |
| 105*90*100 | |
| 100*85*95 | |
| 95*85*110 | |
| 95*85*95 | |
| 60*50*49 | |
| 60*50*50 | |
| 55*50*45 | |
| 50*45*40 | |
| 35*30*30 | |
| 80*65*60 | |
| 80*65*75 | |
| 86*71*85 | |
| 95*80*70 | |
| 80/70*60*27/5 | |
| 80/70*60*33/5 | |
| 35x25x30 | |
| 35x25x40 | |
| 45x35x30 | |
| 45x35x40 | |
| 55x45x40 | |
| 55x45x30 | |
| 55x45x50 | |
| 55x45x70 | |
| 62x45x43 | |
| 60x50x55 | |
| 60x50x60 | |
| 60x50x65 | |
| 65x55x40 | |
| 65x55x55 | |
| 65x55x60 | |
| 65x55x70 | |
| 65x55x75 | |
| 70x55x45 | |
| 70x55x50 | |
| 75x60x50 | |
| 75x60x75 | |
| 75x60x90 | |
| 80x60x50 | |
| 70x50x50 | |
| 65x50x50 | |
| 70x55x42 | |
| 60x50x45 | |
| 62x45x42 | |
| 그라피트 플러그 부시 | 35*25*30 |
| 45*35*35 | |
| 33*25*20 | |
| 40*30*40 | |
| 45*35*50 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*50 | |
| 60*45*60 | |
| 60*50*60 | |
| 60*50*70 | |
| 65*50*70 | |
| 65*55*50 | |
| 70*55*60 | |
| 75*60*50 | |
| 75*60*80 | |
| 80*65*60 | |
| 90*70*70 | |
| 90*75*70 | |
| 100*80*50 | |
| 90*80*100 | |
| 110*90*60 |
