| 브랜드 이름: | VIIPLUS |
| 모델 번호: | Ｄ 50 밀리미터 Ｄ 55 밀리미터 비 40 밀리미터 |
| 모크: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, T/T |
| 공급 능력: | 퍼포레이티드 브론즈 베어링, 평범한 브론즈 랩드 베어링 |

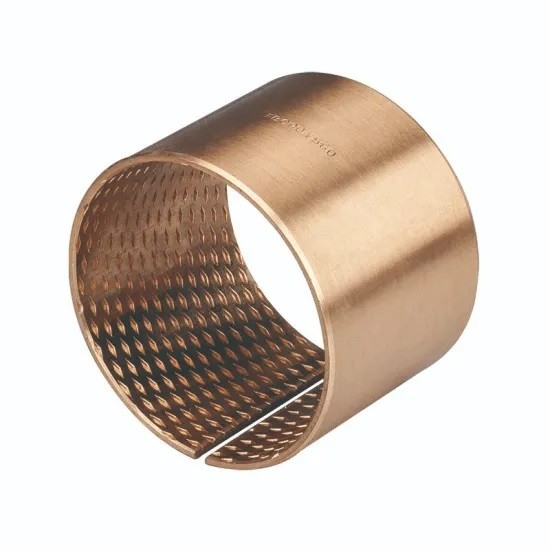

PRM 505540 브론즈 부싱 (Friction Plain Bushing) 은 마찰과 마모를 최소화하면서 원활한 회전을 제공하기 위해 설계된 베어링 구성 요소입니다.내구성이 높고 노폐성 물질, 이 부시는 광범위한 산업용 용도로 적합합니다.
청동 부싱은 일반적으로 펌프, 모터, 압축기 및 기타 장비와 같은 회전 기계에 사용됩니다.운용 중에 베어링 표면이 매끄럽고 균일하게 유지되도록 보장합니다., 낮은 마찰 회전 및 연장 서비스 수명을 초래합니다.
이 부시 에 사용 된 청동 물질 은 뛰어난 마모 저항 을 가지고 있으며, 과도 한 마모 나 손상 없이 반복 된 마찰 과 경직 을 처리 할 수 있게 해 준다.청동은 부식 내성이 있습니다, 부시의 무결성을 손상시킬 수 있는 노갈과 다른 형태의 부식으로부터 보호합니다.
PRM 505540 브론즈 부싱은 특정 장비와 응용 프로그램에 맞게 설계된 정밀 엔지니어링 부품입니다.그 크기와 사양은 다양한 기계와 호환성을 보장, 쉽게 설치 및 교체 할 수 있습니다.
전체적으로 PRM 505540 브론즈 부싱은 원활한 회전, 낮은 마찰 및 뛰어난 마모 저항을 제공하는 신뢰할 수 있고 내구적인 베어링 솔루션입니다.그것은 산업용 응용 프로그램에서 회전 기계의 원활하고 효율적인 작동을 유지하는 필수 구성 요소입니다..
라거부크스 시리즈는: 자동차, 섬유, 도구, 엔진, 다리 프로젝트, 물 보존 프로젝트, 수력 발전, 철강 산업에서 광범위한 응용 분야입니다. 고품질 공장.신속하고 신뢰할 수 있는 배송 안전 품질 보장
부싱, 대안, 마찰 평면 부싱 베어링, 10010595 - 부싱 - 직선 부싱, 컨베이어 구리 수지, 동지 부싱.
라거 부치는 완전히 광소 청동으로 만들어집니다.큐Sn8. CuSn8은 매우 낮은 불순물 수준으로 합금의 순수성을 특징으로합니다. 롤링 된 청동 베어링은 나중에 롤링되고 캘리브레이션 된 스트립에서 생산됩니다.
포장 된 청동 베어링의 주요 장점은 다음과 같습니다.
Fb090은 청동 스트립에 싸인 일종의 부시입니다.청동은 높은 특수 중력을 가진 특별한 형식으로 구성되어 있으며 고객의 요구에 따라 표면에는 구형 또는 다이아몬드 모양의 틈이나 오일 틈이 포함 될 수 있습니다.그것은높은 부하량과 긴 수명전통적인 청동 부시 대신, 그것은 더 저렴하고 더 컴팩트합니다.
D 50mm D 55mm B 40mm
PRM 시리즈, 롤링, 청동 부싱
시리즈PRM, 롤드 브롱스부싱. 설명. 시리즈PRM, 롤드 브롱스부싱.
PRM 859080
부싱
PRM 353950 부싱 랩 브롱스:
PRM 606550 부시
| d |
85mm
|
|
|---|---|---|
| D |
90mm
|
|
| B |
80mm
|
| 기술 정보 | |
|---|---|
| 소재: | 91.3% Sn 8.5% P 0.2% |
| 표준: | CW453K |
| 슬라이드 레이어 ( 두께): | 동종 |
| 팽창 강도 Rm: | 450N/mm2 |
| 양력 강도 Rp 0.2: | 250N/mm2 |
| % A10의 연장: | 0.4 |
| 강도: | 90-120 HB |
| 마찰 계수: | 00.08-0.25μ |
| 열전도: | 60W/m·K |
| 온도 범위: | -100°C/200°C |
| 최대 주력 부하: | 120N/mm2 |
| 최대 부하, 동적: | 40N/mm2 |
| 최대 슬라이딩 속도 (W.L.B.): | 2.5m/s |
| Pv 값, Mpa x m/s, kont / int: | 2.8 |
| 재질 | |
| 추천된 셰프트 경도는: | >210HB |
| 셰프트 표면 거칠성 (Ra) | 1.6 |
| 권장 허용량: | e7-f7 |
| 하우스: | H7 |
높은 부하량
더러운 환경에서도 잘 작동합니다
넓은 온도 범위
조립 가 쉽다
油脂 주머니가 윤활기 저장소
베어링은 H7 허용값을 가진 하우스에 압축되도록 설계되었습니다. 슬라이드 베어링의 내부 지름은 H9 허용값을 유지할 것입니다.
슬라이드 베어링의 H9 허용량에 대해서는 허용량 e7 또는 f7의 샤프를 권장합니다. h 샤프를 사용하는 경우 베어링 내부 지름은 허용량 F7까지 가공되어야합니다.
윤활은 셰프트를 통해 또는 하우징을 통해 방사선으로 수행되어야 합니다. 모든 일반적인 지방 종류 또는 기름이 사용될 수 있습니다.
우리는 요청에 따라 특수 크기, 모양, 형태 또는 길이를 제공 할 수 있습니다. 요약 또는 더 많은 정보를 위해 저희에게 연락하십시오.
| 특정 동적 부하 인수 | K |
40N/mm2
|
|---|---|---|
| 특정 정적 부하 인수 | K0 |
120N/mm2
|
| 허용되는 슬라이딩 속도 | v |
미니m/s
|
| 허용되는 슬라이딩 속도 | v |
최대1m/s
|
| 마찰 계수 | μ |
미니0.08
|
| 마찰 계수 | μ |
최대0.15
|
|
d
|
D
|
f1
|
f2
|
L 0
-0.40 |
||||||||||||
|
10
|
15
|
20
|
25
|
30
|
35
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
||||
|
10
|
12
|
0.5
|
0.3
|
FB090
1010 |
FB090
1015 |
FB090
1020 |
|
|
|
|
|
|
|
|
|
|
|
12
|
14
|
FB090
1210 |
FB090
1215 |
FB090
1220 |
|
|
|
|
|
|
|
|
|
|
||
|
14
|
16
|
FB090
1410 |
FB090
1415 |
FB090
1420 |
FB090
1425 |
|
|
|
|
|
|
|
|
|
||
|
15
|
17
|
FB090
1510 |
FB090
1515 |
FB090
1520 |
FB090
1525 |
|
|
|
|
|
|
|
|
|
||
|
16
|
18
|
FB090
1610 |
FB090
1615 |
FB090
1620 |
FB090
1625 |
|
|
|
|
|
|
|
|
|
||
|
18
|
20
|
FB090
1810 |
FB090
1815 |
FB090
1820 |
FB090
1825 |
|
|
|
|
|
|
|
|
|
||
|
20
|
23
|
0.8
|
0.4
|
FB090
2010 |
FB090
2015 |
FB090
2020 |
FB090
2025 |
|
|
|
|
|
|
|
|
|
|
22
|
25
|
FB090
2210 |
FB090
2215 |
FB090
2220 |
FB090
2225 |
FB090
2230 |
|
|
|
|
|
|
|
|
||
|
24
|
27
|
|
FB090
2415 |
FB090
2420 |
FB090
2425 |
FB090
2430 |
|
|
|
|
|
|
|
|
||
|
25
|
28
|
|
FB090
2515 |
FB090
2520 |
FB090
2525 |
FB090
2530 |
|
|
|
|
|
|
|
|
||
|
28
|
31
|
|
FB090
2815 |
FB090
2820 |
FB090
2825 |
FB090
2830 |
|
|
|
|
|
|
|
|
||
|
30
|
34
|
1.0
|
0.6
|
|
FB090
3015 |
FB090
3020 |
FB090
3025 |
FB090
3030 |
FB090
3035 |
FB090
3040 |
|
|
|
|
|
|
|
32
|
36
|
|
FB090
3215 |
FB090
3220 |
FB090
3225 |
FB090
3230 |
FB090
3235 |
FB090
3240 |
|
|
|
|
|
|
||
|
35
|
39
|
|
FB090
3515 |
FB090
3520 |
FB090
3025 |
FB090
3530 |
FB090
3535 |
FB090
3540 |
|
|
|
|
|
|
||
|
40
|
44
|
|
|
FB090
4020 |
FB090
4025 |
FB090
4030 |
FB090
4035 |
FB090
4040 |
FB090
4050 |
|
|
|
|
|
||
|
45
|
50
|
1.2
|
0.8
|
|
|
FB090
4520 |
FB090
4525 |
FB090
4530 |
FB090
4535 |
FB090
4540 |
FB090
4550 |
|
|
|
|
|
|
50
|
55
|
|
|
FB090
5020 |
FB090
5025 |
FB090
5030 |
FB090
5035 |
FB090
5040 |
FB090
5050 |
FB090
5060 |
|
|
|
|
||
|
55
|
60
|
|
|
FB090
5520 |
FB090
5525 |
FB090
5530 |
FB090
5535 |
FB090
5540 |
FB090
5550 |
FB090
5560 |
|
|
|
|
||
|
60
|
65
|
|
|
|
FB090
6025 |
FB090
6030 |
FB090
6035 |
FB090
6040 |
FB090
6050 |
FB090
6060 |
FB090
6070 |
|
|
|
||
|
65
|
70
|
|
|
|
|
FB090
6530 |
FB090
6535 |
FB090
6540 |
FB090
6550 |
FB090
6560 |
FB090
6570 |
|
|
|
||
|
70
|
75
|
|
|
|
|
FB090
7030 |
FB090
7035 |
FB090
7040 |
FB090
7050 |
FB090
7060 |
FB090
7070 |
FB090
7080 |
|
|
||
|
75
|
80
|
|
|
|
|
FB090
7530 |
FB090
7535 |
FB090
7540 |
FB090
7550 |
FB090
7560 |
FB090
7570 |
FB090
7580 |
|
|
||
|
80
|
85
|
1.4
|
0.8
|
|
|
|
|
FB090
8030 |
FB090
8035 |
FB090
8040 |
FB090
8050 |
FB090
8060 |
FB090
8070 |
FB090
8080 |
|
|
|
85
|
90
|
|
|
|
|
FB090
8530 |
FB090
8535 |
FB090
8540 |
FB090
8550 |
FB090
8560 |
FB090
8570 |
FB090
8580 |
FB090
8590 |
|
||
|
90
|
95
|
|
|
|
|
FB090
9030 |
FB090
9035 |
FB090
9040 |
FB090
9050 |
FB090
9060 |
FB090
9070 |
FB090
9080 |
FB090
9090 |
|
||
|
95
|
100
|
|
|
|
|
|
|
FB090
9540 |
FB090
9550 |
FB090
9560 |
FB090
9570 |
FB090
9580 |
FB090
9590 |
FB090
95100 |
||
|
100
|
105
|
|
|
|
|
|
|
|
FB090
10050 |
FB090
10060 |
FB090
10070 |
FB090
10080 |
FB090
10090 |
FB090
100100 |
||
|
105
|
110
|
|
|
|
|
|
|
|
FB090
10550 |
FB090
10560 |
FB090
10570 |
FB090
10580 |
FB090
10590 |
FB090
105100 |
||
|
110
|
115
|
|
|
|
|
|
|
|
FB090
11050 |
FB090
11060 |
FB090
11070 |
FB090
11080 |
FB090
11090 |
FB090
110100 |
||
|
d
|
D
|
f1
|
f2
|
L 0
-0.40 |
|||||||||
|
25
|
30
|
35
|
40
|
50
|
60
|
70
|
80
|
90
|
100
|
||||
|
115
|
120
|
1.4
|
0.8
|
|
|
|
|
FB090
11550 |
FB090
11560 |
FB090
11570 |
FB090
11580 |
FB090
11590 |
FB090
115110 |
|
120
|
125
|
|
|
|
|
|
FB090
12060 |
FB090
12070 |
FB090
12080 |
FB090
12090 |
FB090
120110 |
||
|
125
|
130
|
|
|
|
|
|
FB090
12560 |
FB090
12570 |
FB090
12580 |
FB090
12590 |
FB090
125110 |
||
|
130
|
135
|
|
|
|
|
|
FB090
13060 |
FB090
13070 |
FB090
13080 |
FB090
13090 |
FB090
130110 |
||
|
135
|
140
|
|
|
|
|
|
FB090
13560 |
FB090
13570 |
FB090
13580 |
FB090
13590 |
FB090
135110 |
||
|
140
|
145
|
|
|
|
|
|
FB090
14060 |
FB090
14070 |
FB090
14080 |
FB090
14090 |
FB090
140110 |
||
|
145
|
150
|
|
|
|
|
|
FB090
14560 |
FB090
14570 |
FB090
14580 |
FB090
14590 |
FB090
145110 |
||
|
150
|
155
|
|
|
|
|
|
FB090
15060 |
FB090
15070 |
FB090
15080 |
FB090
15090 |
FB090
150110 |
||
|
155
|
160
|
|
|
|
|
|
FB090
15560 |
FB090
15570 |
FB090
15580 |
FB090
15590 |
FB090
155110 |
||
|
160
|
165
|
|
|
|
|
|
FB090
16060 |
FB090
16070 |
FB090
16080 |
FB090
16090 |
FB090
160110 |
||
|
165
|
170
|
|
|
|
|
|
FB090
16560 |
FB090
16570 |
FB090
16580 |
FB090
16590 |
FB090
165110 |
||
|
170
|
175
|
|
|
|
|
|
FB090
17060 |
FB090
17070 |
FB090
17080 |
FB090
17090 |
FB090
170110 |
||
|
175
|
180
|
|
|
|
|
|
FB090
17560 |
FB090
17570 |
FB090
17580 |
FB090
17590 |
FB090
175110 |
||
|
180
|
185
|
|
|
|
|
|
FB090
18060 |
FB090
18070 |
FB090
18080 |
FB090
18090 |
FB090
180110 |
||
|
185
|
190
|
|
|
|
|
|
FB090
18560 |
FB090
18570 |
FB090
18580 |
FB090
18590 |
FB090
185110 |
||
|
190
|
195
|
|
|
|
|
FB090
19060 |
FB090
19070 |
FB090
19080 |
FB090
19090 |
FB090
190110 |
|||
|
195
|
200
|
|
|
|
|
|
FB090
19560 |
FB090
19570 |
FB090
19580 |
FB090
19590 |
FB090
195110 |
||
|
200
|
205
|
|
|
|
|
|
FB090 20060 |
FB090
20070 |
FB090
20080 |
FB090
20090 |
FB090
200110 |
||
고밀도의 구리 합금 스트립은 기본 재료이며, 표면은 사용자의 요구에 따라 다이아몬드 또는 반구성 오일 홀, 오일 굴을 롤 할 수 있습니다.그리고 내부 벽은 고체 윤활유로 장착될 수 있습니다., 그것은 기름 없는 상태에서 작동 할 수 있습니다. 그것은 높은 밀도, 큰 운반 용량, 좋은 마모 저항, 긴 서비스 수명의 장점이 있습니다. 현재,그것은 널리 승강기 기계에 사용됩니다, 건설 기계, 자동차 트랙터의 차체, 기계 도구 산업, 광산 기계, 자동차 변속 셰프트, 자동차 변속 변속 박스, 발전기, 크레인,금속 기계 및 컨베이어, 엘리베이터, 롤링 필드 머신, 레벨링 머신 및 다른 중량 부하 및 낮은 속도 경우.
