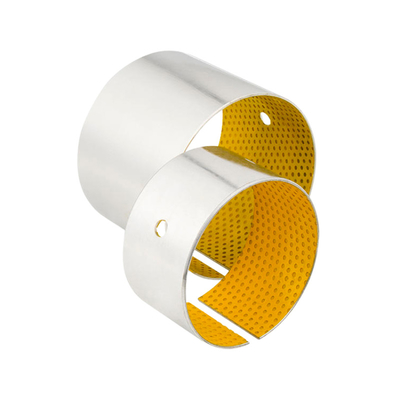

100mm 내 직경을 특징으로하는 POM (폴리 옥시 메틸렌) 구리 도금 드라이 슬라이딩 베어링은 요구되는 응용 분야를 위해 설계된 고성능 베어링 솔루션입니다. POM 재료와 구리 도금의 조합은 탁월한 내마모성, 낮은 마찰 및 우수한 화학적 안정성을 제공합니다.
우수한 기계적 특성으로 유명한 POM은 베어링에 탁월한 강도, 강성 및 치수 안정성을 제공합니다. 슬라이딩 표면의 구리 도금은 내마모성과 윤활성을 더욱 향상시켜 무거운 하중과 고속에서도 매끄럽고 안정적인 작동을 보장합니다.
이 드라이 슬라이딩 베어링은 기계, 자동차 및 항공 우주를 포함한 광범위한 산업 응용 분야에 적합합니다. 최소한의 유지 보수를 위해 신뢰할 수 있고 내구성있는 베어링이 필요한 애플리케이션을위한 비용 효율적인 솔루션을 제공합니다. 100mm 내부 직경은 다양한 샤프트 크기에 적합하여 시스템 설계에서 유연성과 편의성을 제공합니다.
| DXB10095 | 10 | 100 | 105 | 95 | 2.5 | +20 ～+100 |
| DXB1010 | 10 | 10 | 13 | 10 | 1.5 | +20 ～+100 |
| DXB1015 | 10 | 10 | 13 | 15 | 1.5 | +20 ～+100 |
| DXB1020 | 10 | 10 | 13 | 20 | 1.5 | +20 ～+100 |
| DXB1215 | 10 | 12 | 15 | 15 | 1.5 | +20 ～+100 |
| DXB1220 | 10 | 12 | 15 | 20 | 1.5 | +20 ～+100 |
| DXB1415 | 10 | 14 | 17 | 15 | 1.5 | +20 ～+100 |
| DXB1420 | 10 | 14 | 17 | 20 | 1.5 | +20 ～+100 |
| DXB1515 | 10 | 15 | 18 | 15 | 1.5 | +20 ～+100 |
| DXB1525 | 10 | 15 | 18 | 25 | 1.5 | +20 ～+100 |
| DXB1615 | 10 | 16 | 19 | 15 | 1.5 | +20 ～+100 |
| DXB1620 | 10 | 16 | 19 | 20 | 1.5 | +20 ～+100 |
| DXB1625 | 10 | 16 | 19 | 25 | 1.5 | +20 ～+100 |
| DXB1815 | 10 | 18 | 21 | 15 | 1.5 | +20 ～+100 |
| DXB1820 | 10 | 18 | 21 | 20 | 1.5 | +20 ～+100 |
| DXB1825 | 10 | 18 | 21 | 25 | 1.5 | +20 ～+100 |
| DXB2015 | 10 | 20 | 23 | 15 | 1.5 | +20 ～+100 |
| DXB2025 | 10 | 20 | 23 | 25 | 1.5 | +20 ～+100 |
| DXB2030 | 10 | 20 | 23 | 30 | 1.5 | +20 ～+100 |
| DXB2215 | 10 | 22 | 25 | 15 | 1.5 | +20 ～+100 |
| DXB2220 | 10 | 22 | 25 | 20 | 1.5 | +20 ～+100 |
| DXB2225 | 10 | 22 | 25 | 25 | 1.5 | +20 ～+100 |
| DXB2415 | 10 | 24 | 27 | 15 | 1.5 | +20 ～+100 |
| DXB2420 | 10 | 24 | 27 | 20 | 1.5 | +20 ～+100 |
| DXB2425 | 10 | 24 | 27 | 25 | 1.5 | +20 ～+100 |
| DXB2430 | 10 | 24 | 27 | 30 | 1.5 | +20 ～+100 |
| DXB2515 | 10 | 25 | 28 | 15 | 1.5 | +20 ～+100 |
| DXB2525 | 10 | 25 | 28 | 25 | 1.5 | +20 ～+100 |
| DXB2530 | 10 | 25 | 28 | 30 | 1.5 | +20 ～+100 |
| DXB3020 | 10 | 30 | 34 | 20 | 2 | +20 ～+100 |
| DXB3030 | 10 | 30 | 34 | 30 | 2 | +20 ～+100 |
| DXB3040 | 10 | 30 | 34 | 40 | 2 | +20 ～+100 |
| DXB3520 | 10 | 35 | 39 | 20 | 2 | +20 ～+100 |
| DXB3530 | 10 | 35 | 39 | 30 | 2 | +20 ～+100 |
| DXB3550 | 10 | 35 | 39 | 50 | 2 | +20 ～+100 |
| DXB4020 | 10 | 40 | 44 | 20 | 2 | +20 ～+100 |
| DXB4030 | 10 | 40 | 44 | 30 | 2 | +20 ～+100 |
| DXB4050 | 10 | 40 | 44 | 50 | 2 | +20 ～+100 |
| DXB4530 | 10 | 45 | 50 | 30 | 2.5 | +20 ～+100 |
| DXB4550 | 10 | 45 | 50 | 50 | 2.5 | +20 ～+100 |
| DXB5040 | 10 | 50 | 55 | 40 | 2.5 | +20 ～+100 |
| DXB5060 | 10 | 50 | 55 | 60 | 2.5 | +20 ～+100 |
| DXB5540 | 10 | 55 | 60 | 40 | 2.5 | +20 ～+100 |
| DXB5560 | 10 | 55 | 60 | 60 | 2.5 | +20 ～+100 |
| DXB6040 | 10 | 60 | 65 | 40 | 2.5 | +20 ～+100 |
| DXB6060 | 10 | 60 | 65 | 60 | 2.5 | +20 ～+100 |
| DXB6540 | 10 | 65 | 70 | 40 | 2.5 | +20 ～+100 |
| DXB6560 | 10 | 65 | 70 | 60 | 2.5 | +20 ～+100 |
| DXB7040 | 10 | 70 | 75 | 40 | 2.5 | +20 ～+100 |
| DXB7080 | 10 | 70 | 75 | 80 | 2.5 | +20 ～+100 |
| DXB7540 | 10 | 75 | 80 | 40 | 2.5 | +20 ～+100 |
| DXB7580 | 10 | 75 | 80 | 80 | 2.5 | +20 ～+100 |
| DXB8040 | 10 | 80 | 85 | 40 | 2.5 | +20 ～+100 |
| DXB8080 | 10 | 80 | 85 | 80 | 2.5 | +20 ～+100 |
| DXB8540 | 10 | 85 | 90 | 40 | 2.5 | +20 ～+100 |
| DXB8580 | 10 | 85 | 90 | 80 | 2.5 | +20 ～+100 |
| DXB9040 | 10 | 90 | 95 | 40 | 2.5 | +20 ～+100 |
| DXB9090 | 10 | 90 | 95 | 90 | 2.5 | +20 ～+100 |
저널 베어링 얇은 벽으로 된 분할 솔기 스틸 백업-결합 윤활 부싱 (납없이)
망간 청동 부싱, 인간 청동 부시, 알루미늄 청동 베어링 및 자체 윤활 된 덤불 베어링, 드라이 덤불 및 와셔, 소결 베어링 및 기타 부품을위한 기타 재료.
비 플루스일반 베어링은 환경을 깨끗하고 사회의보다 조화로운 기능으로 만듭니다.
자체 윤활 베어링 솔루션 귀중한 경험을 대체 할 수 없습니다. 슬라이딩 베어링 솔루션
수년간의 노력 끝에 우리는 자신의 노력을 계속해서 개선하여 Viiplus의 제품이 더 경쟁력있는 시장을 가지고 있습니다. 우리는 다양한 어려운 문제와 높은 정밀 요구 사항에 따라 한 가지 솔루션을 성공적으로 발견했습니다.
다양한 응용 분야의 요구를 충족 시키거나 초과하기 위해 다양한 자체 윤활 슬라이딩 베어링을 제공합니다. 회전, 스윙 및 슬라이딩 동작 및 고 정적 또는 진동 하중, 온도 한계 및 마찰 상태와 같은 다양한 어려운 작동 조건에 사용됩니다. VSB-20 POM 및 VSB-22 Bronze Bushing은 강력하고 가혹한 환경을 충족합니다.
탄소강 + 구리 분말 + POM
차량 섀시, 공작 기계, 철강 야금 기계, 미네랄 마운틴 기계, 유압 산업 및 롤링 철강 산업 등에 사용됩니다.
구조 특성 및 응용

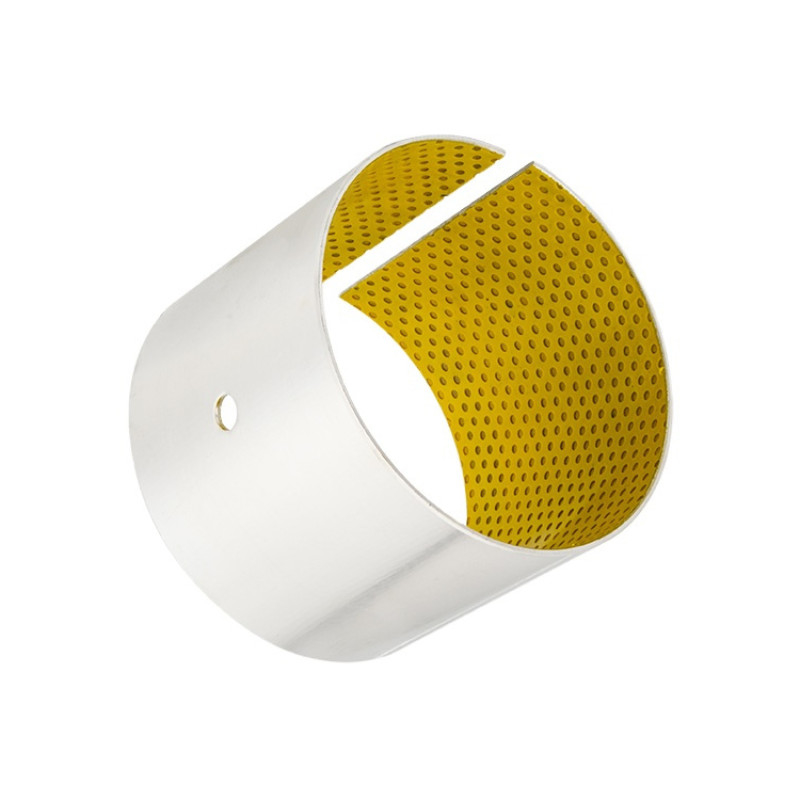

VSB-20 시리즈는 한계 윤활 부싱을 위해 설계되었습니다. 그것은 다공성 청동이있는 구리 도금 강철로 뒷받침되어 있으며, 그 위에 소결 된 다공성 청동과 청동의 구멍에 폴리머 (POM)가 포함되어 있습니다.Steel Back은 제품에 고품질 저탄소강을 제공합니다. 중합체 표면에 찍힌 오일 덴트는 부싱과 결합 축 사이에 우수한 윤활을 얻을 수 있습니다. 그것은 우수한 항-균형과 부하 용량성입니다.표면의 도금 코팅은 침식 보호입니다. 그리고 표면 중합체 POM에 리드가 포함되어 있지 않기 때문에 환경 보호입니다.. VSB-20 시리즈의 제품은 자동차 섀시, 단조 기계, 광산 채석 기계, 금속 용융 및 주조 기계 및 물 관개 및 강철 롤링 산업에 널리 사용됩니다.
3 층 저지대 평원 부싱은 저탄수형 강철의 밑면을 가지고 있으며, 여기에는 다공성 청동 층이 소결됩니다. Acetalcopolyer (POM)는 롤링 공정이 완료된 후이 청동 층의 교차로에 함침됩니다. 윤활제는이 층에 찍혀 있습니다. POM은 우수한 물리적 및 기계적 특성을 가지고 있으며 확실히 화학적 특성을 가지고 있습니다. 이 재료는 필요한 경우 가공 성능이 우수합니다.
포장 된 아세탈 라이닝 (유지 보수), 오일 또는 그리스 윤활 베어링, 공동 아세포 폴리머 층, 일반 베어링, 스러스트 세탁기 및 스트립이있는 소결 청동 층이있는 탄소강 쉘
스틸 + 청동 파우더 + POM (DX)
자가 윤활유 베어링 제품 범주 SF-2 경계 윤활 베어링
VSB-20 경계 윤활 윤활 고품질 DX 부싱 POM 부시 중국 제조업체
그리스 또는 오일 윤활 된 응용 분야를위한 약간의 윤활 된 부싱
표준 부품은 슬라이딩 층의 그리스 계약을 포함하고; 요청에 따라 사용할 수있는 일반 슬라이딩 레이어
상대적으로 높은 하중 및 저속에서 최적의 성능
선형, 진동 및 회전 운동에 적합합니다
재고에서 사용할 수있는 광범위한 부품
회전 및 진동 운동에 적합하고, 긴 윤활 간격, 마모가 낮은, 가장자리 하중에 대한 감수성 낮은 감수성, 물의 흡수, 붓기, 우수한 감쇠 행동, 충격 부하에 대한 저항성으로 인해 유지 보수 요구 사항이 적습니다.
1. 자체 윤활 층 POM 0.3-0.5mm. 롤링 공정이 완료된 후, POM은 청동 층의 교차로에 채워지고, 윤활제 인센트가 찍히고, 오일 그리스로 가득 찬 오일 그리스로 가득 차 있으며, 이는 짝짓기 표면에 제거되어 전달 될 물리적으로 윤활 필름을 형성하여 전염을 줄이고 짝짓기 샤프트를 보호합니다.
2. 다공성 청동 층; 층은 자체 윤활 층의 결합 강도를 제공합니다.
3. 층을 뒷받침하는 강철은 부하 및 열전도도를 제공합니다.
4. 구리 / 주석 층.
구조와 구성
·금속 폴리머 복합 부싱 재료
· 강철 백 + 다공성 청동 소결 + 윤활제가있는 POM
|
|
슬라이딩 레이어 폼 |
|
운영 성능 |
|
|
마른 |
가난한 |
|
오일 윤활 |
좋은 |
|
그리스 윤활 |
매우 좋은 |
|
물 윤활 |
가난한 |
|
유체가 윤활화됩니다 |
가난한 |
|
맥스. 짐 |
공전 |
250n/mm2 |
|
동적 |
140n/mm2 |
|
|
|
회전 진동 |
60n/mm2 |
|
맥스. 속도 |
마른 |
2m/s |
|
매끄럽게 하기 |
> 2m/s |
|
|
맥스. PV (건조) |
짧은 시간 |
3.6n/mm2*· m/s |
|
마디 없는 |
1.8n/mm2*· m/s |
|
|
온도. |
-195 ~ ~+280 ℃ |
|
|
마찰 계수 건조 |
0.03 ~ 0.20 |
|
|
매끄럽게 하기 |
> 2m/s |
|
|
열전도율 |
42W (m · k) -1 |
|
|
열 팽창 계수 |
11*10-6K-1 |
|
표준 치수로 제공되는 베어링 양식
· 원통형 덤불
· 스러스트 와셔
· 슬라이딩 플레이트
순서대로 메트릭 베어링 및 임페리얼 부싱 : 특수 치수, 하프 부쉬, 스탬핑으로 얻은 특수 모양, 위치 노치가있는 베어링, 윤활유 구멍 및 가공 그루브, 맞춤형 부싱 디자인의 표준 부싱 형태
자체 윤활 베어링을위한 재고 크기
