| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 깊은 강저 볼베어링 |
| 모크: | 교섭할 수 있습니다 |
| 가격: | Price Graphite Wear Plate Parts Factory Price |
| 지불 조건: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 온라인으로 청동색 투관 • 미끄러지는 방위 제조자 • 투관 공급자를 각자 기름을 바르기 |
Gcr15 앵귤러 컨택트 볼 베어링은 높은 부하를 처리하고 부드럽고 효율적인 회전을 제공하도록 설계된 정밀 제조 부품입니다. 이 베어링은 독특한 앵귤러 컨택트 설계를 특징으로 하여 부하를 균등하게 분산시키고 마찰을 최소화하여 수명이 길어지고 유지 보수 요구 사항이 줄어듭니다.
이 베어링 제조에 사용되는 SAE52100 강철은 높은 강도, 인성 및 내마모성으로 알려져 있습니다. 이 재료는 극한의 부하와 가혹한 작동 조건을 견딜 수 있는 능력으로 특별히 선택되어 가장 까다로운 응용 분야에서도 안정적인 성능을 보장합니다.
또한 베어링에는 기존의 강철 볼에 비해 경도, 강성 및 내식성이 뛰어난 Si3N4 세라믹 볼이 장착되어 있습니다. 세라믹 볼은 또한 마찰 계수가 낮아 열 발생과 에너지 소비를 줄입니다. SAE52100 강철과 Si3N4 세라믹 볼의 이러한 조합은 내구성이 뛰어날 뿐만 아니라 에너지 효율적인 베어링을 만듭니다.
이 베어링의 앵귤러 컨택트 설계는 반경 방향 및 축 방향 부하를 모두 지원할 수 있으므로 광범위한 응용 분야에 적합합니다. 공작 기계, 모터, 펌프 또는 기타 산업 장비에서 Gcr15 앵귤러 컨택트 볼 베어링은 SAE52100 강철 및 Si3N4 세라믹 볼을 사용하여 부드럽고 안정적인 작동을 보장하는 신뢰할 수 있고 효율적인 선택입니다.
원심 추력 베어링은 주로 반경 방향 및 축 방향 부하가 모두 있는 변속 샤프트의 설치 및 고정에 사용됩니다.

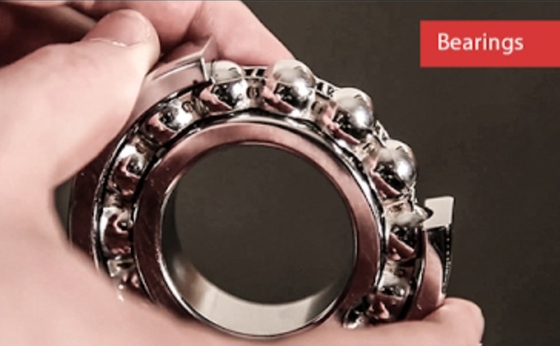

앵귤러 컨택트 볼 베어링은 베어링 축 방향으로 서로 상대적으로 변위된 내륜 및 외륜 레이스웨이를 가지고 있습니다. 즉, 이 베어링은 결합된 부하, 즉 동시에 작용하는 반경 방향 및 축 방향 부하를 수용하도록 설계되었습니다.
앵귤러 컨택트 볼 베어링의 축 방향 하중 지지 능력은 접촉각이 증가함에 따라 증가합니다. 접촉각은 반경 평면에서 볼과 레이스웨이의 접촉점을 연결하는 선과 베어링 축에 수직인 선 사이의 각도로 정의되며, 이 각도를 따라 결합된 부하가 한 레이스웨이에서 다른 레이스웨이로 전달됩니다.
| 코드 | ID(mm) | OD(mm) | W(mm) |
| 7000AC | 10 | 26 | 8 |
| 7001AC | 12 | 28 | 8 |
| 7002AC | 15 | 32 | 9 |
| 7003AC | 17 | 35 | 10 |
| 7004AC | 20 | 42 | 12 |
| 7005AC | 25 | 47 | 12 |
| 7006AC | 30 | 55 | 13 |
| 7007AC | 35 | 62 | 14 |
| 7008AC | 40 | 68 | 15 |
| 7009AC | 45 | 75 | 16 |
7004 AC Y U GL P4
7005 AC Y U GL P4
7006 AC Y U GL P4
7007 AC Y U GL P4
71903 AC Y U GM P4
71904 AC Y U GM P4
71905 AC Y U GM P4
71907 AC Y U GM P4
AC: 앵귤러 컨택트 25°
Y: 폴리아미드 케이지 (하지만 페놀 수지도 좋습니다)
U: 범용 타입
GL: 경부하
GM: 중부하
다음은 앵귤러 컨택트 볼 베어링을 사용할 수 있는 응용 분야의 예입니다.
산업용 펌프
산업용 기어박스
재생 에너지
압축기
산업용 전기 모터 및 발전기
트럭, 트레일러 및 버스
금속
viiplus는 표준 및 정밀 앵귤러 컨택트 볼 베어링을 모두 공급할 수 있습니다.
단열 앵귤러 컨택트 볼 베어링
복열 앵귤러 컨택트 볼 베어링
4점 접촉 볼 베어링
프레스 강철, 프레스 황동, 폴리아미드, 하드 패브릭, 가공 솔리드 황동
C = 15°; AC = 25°; B= 40° 접촉각
SAE52100 강철 및 Si3N4 세라믹 (접미사 HQ1)
ABEC-5, P5 = ISO Class 5 공차
ABEC-7, P4 = ISO Class 4 공차
ABEC-9, P2 = ISO Class 3 공차
