| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 청동색 투관 CuSn8P (DIN 17662) DIN 1494년/ISO 3547 |
| 모크: | MATE-TO-ORDER 관례 투관 |
| 가격: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| 지불 조건: | 전신환 |

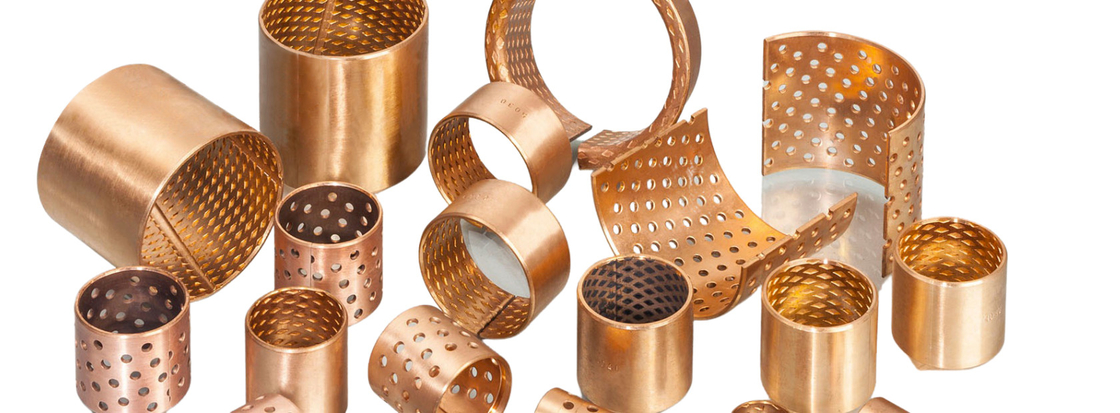

| 공급 능력: | 퍼포레이티드 브론즈 베어링, 평범한 브론즈 랩드 베어링 |

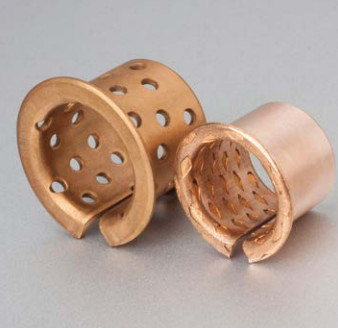

오일 포켓이 있는 고온 저항성 플랜지 청동 부싱은 고온 환경에서 뛰어난 내구성과 성능을 제공하도록 설계된 정밀 제조된 구성품입니다.
고급 청동 소재로 제작된 이 부싱은 구조적 무결성을 손상시키지 않고도 매우 높은 온도를 견딜 수 있습니다. 플랜지 디자인은 안정성과 강성을 더해 부싱이 무거운 하중과 고속 작업을 처리하는 능력을 더욱 향상시킵니다.
오일 포켓을 포함하는 것은 윤활유를 유지할 수 있는 고유한 특징으로, 고온 조건에서도 부싱 표면에 지속적인 윤활을 제공합니다. 이를 통해 부드럽고 안정적인 작동이 보장되고 마찰과 마모가 줄어들며 부싱의 수명이 연장됩니다.
이러한 부싱의 고온 저항성은 고속 기계, 고온 환경 및 기타 까다로운 시나리오를 포함한 광범위한 산업용 애플리케이션에 적합합니다. 기존 장비를 업그레이드하거나 새로운 기계를 설계하는 경우 이러한 부싱은 극한 조건에서 안정적인 성능을 보장하는 데 탁월한 선택입니다.
요약하자면, 오일 포켓이 있는 고온 저항성 플랜지 청동 부싱은 고온 응용 분야에 필수적인 내구성, 안정성 및 윤활 특성의 조합을 제공합니다. 이 부싱에 대해 자세히 알아보고 특정 산업적 요구 사항을 충족하는 방법을 알아보려면 오늘 저희에게 연락하세요.
자세히 알아보세요. 공급업체에 문의하세요. 무료 견적을 받으세요.
청동 부싱 카탈로그의 윤활 인덴트가 있는 MBZ-B09 청동 베어링
... 섬유기계, 농업장비 등
| 샤프트 허용 오차 | 주택 허용 범위 |
|---|
유형을 선택하세요…
제품
제품을 선택하세요…
형태
양식을 선택하세요…
단위
단위 선택…
윤활 인덴트가 있는 CuSn8로 만든 청동 베어링 및 청동 슬리브 부싱
유효성
적용 분야 표준 치수로 제공되는 베어링 형태: — 주문 제작 베어링 형태: 비표준 치수의 원통형 부시, 플랜지 치수, 플랜지 부시, 슬라이딩 플레이트, 맞춤형 베어링 디자인 산업: 기계적 취급 및 리프팅 장비, 유압 실린더, 공압 장비, 의료 장비, 섬유 기계, 농업 장비 등
윤활 인덴트가 있는 CuSn8로 만든 청동 베어링
예를 들어
청동 부싱 MBZ-B0930x34x50mm
청동 부싱 MBZ-B0945x50/60x50mm
더 큰 그리스 저장고는 유지 관리 간격을 늘리고 먼지와 이물질을 천공으로 쓸어내어 마모를 줄입니다.
베어링은 냉간성형 균질 청동으로 감싸져 있어, 이로 인해 뛰어난 재료 특성을 얻을 수 있습니다. 플랜지를 실행하면 베어링이 축 하중도 견딜 수 있습니다.

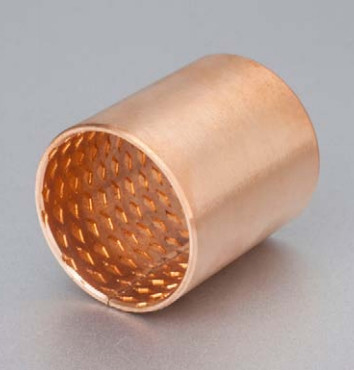

표준 크기에는 베어링 표면에 다이아몬드 모양의 윤활 홈이 장착되어 있습니다.
이러한 압입부는 윤활제 저장고 역할을 하여 시작 순간에 윤활 필름을 빠르게 형성하고, 그로 인해 시작 마찰을 줄입니다. WB800/WB700 소재의 특성과 래핑 및 교정 절차로 인해 이러한 유형의 베어링은 높은 하중과 비교적 느린 움직임이 발생하는 구조물에 특히 적합합니다.
| 재료: | 균질 청동(Cu 91.3%, Sn 8.5%, P 0.2%) |
| 항복점: (Rp0,2): | 약 300N/mm2 |
| 인장강도 : (Rm) | 약 450N/mm2 |
| 경도: | 약 125-150 HB |
| 마찰: | 0.08~0.25µ |
| 최대 속도: | 2.5m/초 |
| 온도: | -100 / +200 °C |
| 짐 | 속도 |
| 약: 280 N/mm2 | 0m/초 |
| 80~120N/mm2 | 0.01m/초 |
| 30~40N/mm2 | 2.0m/초 |
허용 오차:
베어링이 하우징 H7에 압입되면 공차 H9가 됩니다. 샤프트 IT 7 또는 IT 8에 대한 권장 공차는 공차 e 또는 f의 위치입니다.
매끄럽게 하기:
추가 윤활은 샤프트를 통해 또는 하우징을 통해 방사형으로 해야 합니다. 모든 관례 그리스를 사용할 수 있습니다. 예를 들어 흑연이나 이황화 몰리브덴이 첨가된 그리스입니다.
이익:
특별한:
일반적인 응용 분야:
| 재료: | 균질 청동(Cu 91.3%, Sn 8.5%, P 0.2%) |
| 항복점 : (Rp0,2) | 약 250N/mm2 |
| 인장강도 : (Rm) | 약 450N/mm2 |
| 경도: | 약 110-150 HB |
| 마찰: | 0.10~0.25µ |
| 최대 속도: | 2.5m/초 |
| 온도 범위: | -100 / +200 °C |
| 짐 | 속도 |
| 약: 250N/mm2 | 0m/초 |
| 80~120N/mm2 | 0.01m/초 |
| 30~40N/mm2 | 2.0m/초 |
매끄럽게 하기:
추가 윤활은 샤프트 개구부 또는 하우징을 통해 방사형으로 도입해야 합니다. 모든 일반 윤활 그리스를 사용할 수 있습니다. 흑연 또는 이황화 몰리브덴 첨가제가 포함된 윤활 그리스도 적합할 수 있습니다.
용인:
H7 하우징에 압입된 베어링은 H9의 공차를 제공합니다. 권장되는 샤프트 공차는 IT7 또는 IT8, 공차 위치 e 또는 f입니다.
특별 디자인
일반적인 사용 사례
장점
| 유형 | 재료 | 치수 |
| 청동 부싱 | 케이-WB100-105-100C | 100-105-100 |
| 청동 부싱 | 케이-WB100-105-50C | 100-105-50 |
| 청동 부싱 | 케이-WB100-105-60C | 100-105-60 |
| 청동 부싱 | 케이-WB120-125-100C | 120-125-100 |
| 청동 부싱 | 케이-WB120-125-60C | 120-125-60 |
| 청동 부싱 | 케이-WB125-130-40C | 125-130-40 |
| 청동 부싱 | 케이-WB125-130-60C | 125-130-60 |
| 청동 부싱 | 케이-WB130-135-60C | 130-135-60 |
| 청동 부싱 | 케이-WB150-155-100C | 150-155-100 |
| 청동 부싱 | 케이-WB16-18-20C | 2020년 16월 18일 |
| 청동 부싱 | 케이-WB18-20-20C | 18-20-20 |
| 청동 부싱 | 케이-WB20-23-20C | 20-23-20 |
| 청동 부싱 | 케이-WB20-23-30C | 20-23-30 |
| 청동 부싱 | 케이-WB25-28-30C | 25-28-30 |
| 청동 부싱 | 케이-WB26-30-30C | 26-30-30 |
| 청동 부싱 | 케이-WB28-32-30C | 28-32-30 |
| 청동 부싱 | 케이-WB30-34-25C | 30-34-25 |
| 청동 부싱 | 케이-WB30-34-30C | 30-34-30 |
| 청동 부싱 | 케이-WB30-34-40C | 30-34-40 |
| 청동 부싱 | 케이-WB30-34-50C | 30-34-50 |
| 청동 부싱 | 케이-WB30-34-60C | 30-34-60 |
| 청동 부싱 | 케이-WB32-36-40C | 32-36-40 |
| 청동 부싱 | 케이-WB35-39-30C | 35-39-30 |
| 청동 부싱 | 케이-WB35-39-40C | 35-39-40 |
| 청동 부싱 | 케이-WB35-39-50C | 35-39-50 |
| 청동 부싱 | 케이-WB40-44-30C | 40-44-30 |
| 청동 부싱 | 케이-WB40-44-40C | 40-44-40 |
| 청동 부싱 | 케이-WB40-44-50C | 40-44-50 |
| 청동 부싱 | K-WB40-44/55-50F | 40-44/55-50 |
| 청동 부싱 | 케이-WB40-44-60C | 40-44-60 |
| 청동 부싱 | 케이-WB45-50-35C | 45-50-35 |
| 청동 부싱 | 케이-WB45-50-40C | 45-50-40 |
| 청동 부싱 | 케이-WB45-50-50C | 45-50-50 |
| 청동 부싱 | 케이-WB50-55-40C | 50-55-40 |
| 청동 부싱 | 케이-WB50-55-50C | 50-55-50 |
| 청동 부싱 | 케이-WB50-55/65-50F | 50-55/65-50 |
| 청동 부싱 | 케이-WB50-55-60C | 50-55-60 |
| 청동 부싱 | 케이-WB50-55-70C | 50-55-70 |
| 청동 부싱 | 케이-WB55-60-40C | 55-60-40 |
| 청동 부싱 | 케이-WB55-60-50C | 55-60-50 |
| 청동 부싱 | 케이-WB55-60-60C | 55-60-60 |
| 청동 부싱 | 케이-WB60-65-40C | 60-65-40 |
| 청동 부싱 | 케이-WB60-65-50C | 60-65-50 |
| 청동 부싱 | 케이-WB60-65-60C | 60-65-60 |
| 청동 부싱 | 케이-WB60-65-70C | 60-65-70 |
| 청동 부싱 | 케이-WB60-65/75-70F | 60-65/75-70 |
| 청동 부싱 | 케이-WB60-65-80C | 60-65-80 |
| 청동 부싱 | 케이-WB65-70-40C | 65-70-40 |
| 청동 부싱 | 케이-WB65-70-60C | 65-70-60 |
| 청동 부싱 | 케이-WB65-70-80C | 65-70-80 |
| 청동 부싱 | 케이-WB70-75-40C | 70-75-40 |
| 청동 부싱 | 케이-WB70-75-50C | 70-75-50 |
| 청동 부싱 | 케이-WB70-75-60C | 70-75-60 |
| 청동 부싱 | 케이-WB70-75-70C | 70-75-70 |
| 청동 부싱 | 케이-WB70-75-80C | 70-75-80 |
| 청동 부싱 | 케이-WB75-80-40C | 75-80-40 |
| 청동 부싱 | 케이-WB75-80-80C | 75-80-80 |
| 청동 부싱 | 케이-WB80-85-50C | 80-85-50 |
| 청동 부싱 | 케이-WB80-85-60C | 80-85-60 |
| 청동 부싱 | 케이-WB80-85-80C | 80-85-80 |
| 청동 부싱 | 케이-WB95-100-100C | 95-100-100 |
| 청동 부싱 | BK090-2030 | 20-23-30 |
| 청동 부싱 | BK090-3030 | 30-34-30 |
| 청동 부싱 | BK090-3040 | 30-34-40 |
| 청동 부싱 | BK090-4040 | 40-44-40 |
| 청동 부싱 | BK090-4050 | 40-44-50 |
| 청동 부싱 | BK090-5050 | 50-55-50 |
| 청동 부싱 | BK090-5060 | 50-55-60 |
| 청동 부싱 | BK090-2530 | 25-28-30 |
| 청동 부싱 | BK090-3240 | 32-36-40 |
| 청동 부싱 | BK090-6050 | 60-65-50 |
| 오일리스 베어링 | 케이-WB80-95-90C | 80-95-90 |
| 오일리스 베어링 | 케이-WB85-95-85C | 85-95-85 |
| 오일리스 베어링 | 케이-WB70-85-50C | 70-85-50 |
| 오일리스 베어링 | 케이-WB70-85-60C | 70-85-60 |
| 오일리스 베어링 | 케이-WB70-85-70 | 70-85-70 |
| 오일리스 베어링 | 케이-WB65-75-65C | 65-75-65 |
| 오일리스 베어링 | 케이-WB60-70-60C | 60-70-60 |
| 오일리스 베어링 | 케이-WB60-70-70C | 60-70-70 |
| 오일리스 베어링 | 케이-WB60-75-60C | 60-75-60 |
| 오일리스 베어링 | 케이-WB60-75-80F | 60-75/90(7.5)-80 |
| 오일리스 베어링 | 케이-WB50-60-50C | 50-60-50 |
| 오일리스 베어링 | 케이-WB50-60-60C | 50-60-60 |
| 오일리스 베어링 | 케이-WB40-50-50C | 40-50-50 |
| 오일리스 베어링 | 케이-WB30-40-30 | 30-40-30 |
| 오일리스 베어링 | 케이-WB40-50-40 | 40-50-40 |
| 오일리스 베어링 | 케이-WB50-60-60C | 50-60-60 |
| 오일리스 베어링 | 케이-WB50-60-60F | 50-60/75(5)-60 |
| 오일리스 베어링 | 케이-WB60-70-70C | 60-70-70 |
| 오일리스 베어링 | 케이-WB50-60-70F | 50-60/75(5)-70 |
