| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 주석 도금 / 구리 도금 |
| 모크: | 협상 가능한 |
| 가격: | Competitively Priced vs PTFE POM, Provides Lubricating Bush |
| 지불 조건: | 티/티 |
| 공급 능력: | 플랜지 브론즈 부싱, 브론즈 스러스트 와셔, 자가 윤활 브론즈 부싱 |

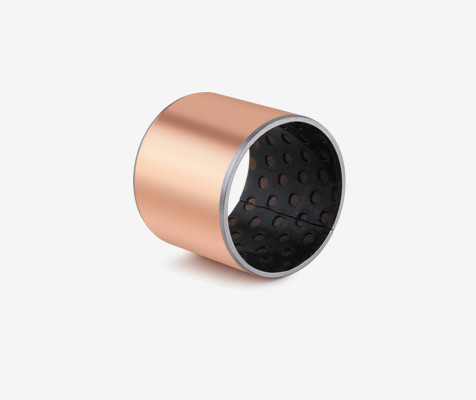

기장유연류 스틸 지원 DIN 1494 표준은 기장유연 기능이 있는 철 지원이 포함된 레이어 구성 요소의 유형을 말합니다.DIN 1494 표준을 준수합니다.이 표준은 이러한 베어링의 설계, 재료 및 성능에 대한 요구 사항을 구체화하여 다양한 산업 응용 분야에서 신뢰성과 내구성을 보장합니다.
강철 뒷받침은 단단하고 안정적인 기초를 제공하여 부하를 지원하고 부하 표면의 모양과 위치를 유지합니다.한계 윤활 기능은 전통적인 윤활 방법이 불충분 할 수있는 조건에서도 효과적인 윤활을 허용합니다.이것은 마찰과 마모를 줄이고, 베어링의 수명을 연장하고 성능을 향상시키는 데 도움이됩니다.
DIN 1494 표준을 준수함으로써, 한계 윤활용 베어링 스틸 뒷받침은 업계에서 인정되는 품질 및 안전 요구 사항에 부합하는 것을 보장합니다.이것은 라잉이 광범위한 산업 환경에서 사용하기에 적합하다는 것을 보장합니다., 고부하 및 고속 애플리케이션을 포함하여.
요약하자면한계 윤활용 베어링 강철 뒷받침 DIN 1494 표준은 강하고 신뢰할 수있는 베어링 솔루션을 제공하여 강철의 강도와 안정성을 효과적인 한계 윤활료와 결합합니다이 조합은 원활하고 효율적인 작동, 감소 된 마모 및 더 긴 베어 수명을 보장하며 모든 산업 장비 또는 기계에 귀중한 추가로 만듭니다.
간략한 세부 사항
적용가능한 산업: 제조 공장
|
크기 |
맞춤형 |
|
인증 |
ISO9001 |
|
가공 방법 |
콜드 익스트루션 |
|
표면 처리 |
틴 플래팅 / 구리 플래팅 |
|
작동 온도 |
-150~250 |
|
적용 분야 |
고압 기어 펌프, 고압 물 주입 펌프, 고압 수압 모터, 페인팅 및 식품 가공 등 |
|
소재 |
강철 기판+ 청동 가루+POM |
경부 윤활용 베어링 철기 뒷받침 DIN 1494 표준
특징:
윤활용 베어링 스틸 뒷면드라이 러닝에 적합한, 마찰의 낮은 계수, 낮은 마모, 좋은 슬라이딩 특성, 생성 된 전송 필름은 짝짓기 금속 표면을 보호 할 수 있습니다,회전 및 진동 운동에 적합합니다., 높은 화학 저항성, 낮은 물 흡수 및 붓기. 부싱은 윤활수 작동 하에서 일반적인 범위보다 마찰과 훨씬 좋은 마모 저항을 향상 시켰습니다.
| 최대 부하 | 정적 | 250N/mm2 | 최대 속도 | 드라이 러닝 | 00.08~0.20 | |
| 매우 낮은 속도 | 140N/mm2 | 수역학적 연산 | 00.02~0.08 | |||
| 회전, 흔들림 | 60N/mm2 | 마찰 계수 | 건조한 | 2m/s | ||
| 수역학 | >2m/s | |||||
| 최대 PV운동) | 단기 운영 | 3.6N/mm2*m/3 | 열전도성 | 42W ((m*K) -1 | ||
| 연속 작동 | 1.8N/mm2*m/3 | |||||
| PV 최대. 수력 역학 | -195°C~+280°C | 열 확장 계수 | 11*10-6*K-1 | |||
구조:
1. / 섬유 혼합물의 두께 0.01 ~ 0.03mm. 그것은 회전 샤프트의 접촉 표면입니다. 층과 sintered 청동 물질의 작은 부분은 고체 윤활성 필름을 생성하기 위해 결합합니다.껍질을 덮고 있는.
2융조 된 청동 가루 두께 0.20*0.35mm, 구리 가루의 특수 조성물은 철기 뒷면에 열로 녹여집니다.이 접촉 계층은 계층을 위한 앵커로 작용하고 베어링 표면에서 멀리 열 축적을 수행.
3저탄소 강철 지원. 부싱의 기초를 설정, 강철 뒷부분은 예외적인 안정성, 부하 운반, 열 분산 특성을 제공합니다.
전형적인 응용 프로그램:
1이 재료는 윤활유와 함께 또는 윤활유 없이 긴 수명과 유지보수 없는 성능에 대한 까다로운 기준을 충족합니다.
자동차: 트랙터, 조립기, 작물 분사기, 토양 이동기, 등급기 및 기타 건설, 자동차 기계, 보조 스티어링 실린더, 스티어링 기어 스프러스 래셔, 디스크 브레이크,펌프 및 펌프충격 흡수기, 가버너 연결기, 윈스크림 와이퍼 모터, 틸 기어 조립기...
2기업용 기계: 복사기, 타자기, 우편 분류기, 우편 계산기 시스템, 컴퓨터 단말기 프린터 및 주변장비, 자동 인쇄기, 우편 처리 기계...
수력 및 밸브: 펌프, 가이어, 로터리, 물, 축 펌프 및 기타 유형, 공, 나비, 인형 증기 및 기타 밸브 및 밸브 트리니온...
3가정용 기기: 테이프 녹음기, 냉장고, 에어컨, 청소기, 폴리셔기, 꿰매기, 오븐, 식기세척기, 세탁기...포장가공장비, 도구 등.
| d | d | 축 | 하우징 h7 | 벽 두께 | h 기름 구멍 | f 1 | f 2 | 0 - 040 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 분 | 최대 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |||||||
| 10 | 12 | 10 - 0022 | 12 + 0018 | 0.955 | 0.980 | 4 | 0.6 | 0.3 | 1010 | 1015 | 1020 | |||||||
| 12 | 14 | 12 - 0027 | 14 + 0018 | 1210 | 1215 | 1220 | ||||||||||||
| 14 | 16 | 14 - 0027 | 16 + 0018 | 1415 | 1420 | |||||||||||||
| 15 | 17 | 15 - 0027 | 17 + 0018 | 1515 | 1520 | 1525 | ||||||||||||
| 16 | 18 | 16대 0027 | 18 + 0018 | 1615 | 1620 | 1625 | ||||||||||||
| 18 | 20 | 18 - 0027 | 20 + 0021 | 1815 | 1820 | 1825 | ||||||||||||
| 20 | 23 | 20 - 0033 | 23 + 0021 | 1.445 | 1.475 | 0.6 | 0.4 | 2015 | 2020 | 2025 | 2030 | |||||||
| 22 | 25 | 22-0033 | 25 + 0021 | 2215 | 2225 | |||||||||||||
| 25 | 28 | 25 - 0033 | 28 + 0021 | 6 | 2515 | 2520 | 2525 | 2530 | ||||||||||
| 28 | 32 | 28-0033 | 32 + 0025 | 1.935 | 1.970 | 1.2 | 0.4 | 2820 | 2830 | |||||||||
| 30 | 34 | 30 - 0033 | 34+0025 | 3020 | 3025 | 3030 | 3035 | 3040 | ||||||||||
| 35 | 39 | 35 - 0039 | 39 + 0025 | 3520 | 3530 | 3535 | 3540 | |||||||||||
| 40 | 44 | 40 - 0039 | 44 + 0025 | 8 | 4020 | 4030 | 4035 | 4040 | 4050 | |||||||||
| 45 | 50 | 45-0039 | 50 + 0025 | 2.415 | 2.460 | 1.8 | 0.6 | 4520 | 4530 | 4540 | 4545 | 4550 | ||||||
| 50 | 55 | 50대0039 | 55+0030 | 5030 | 5040 | 5050 | 5060 | |||||||||||
| 55 | 60 | 55-0046 | 60+0030 | 5530 | 5540 | 5550 | 5560 | |||||||||||
| 60 | 65 | 60 -0046 | 65+0030 | 6030 | 6040 | 6050 | 6060 | |||||||||||
| d | d | 축 | 하우징 h7 | 벽 두께 | 구멍 | f 1 | f 2 | 0 - 040 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 분 | 최대 | 40 | 50 | 60 | 80 | 90 | 95 | 100 | 110 | 120 | |||||||
| 65 | 70 | 65-0.046 | 70+0030 | 2.415 | 2.460 | 8 | 1.8 | 0.6 | 6540 | 6560 | |||||||
| 70 | 75 | 70-0046 | 75 + 0030 | 7040 | 7050 | 7080 | |||||||||||
| 75 | 80 | 75-0046 | 80+0030 | 7540 | 7560 | 7580 | |||||||||||
| 80 | 85 | 80-0046 | 85+0035 | 2.385 | 2.450 | 9.5 | 1.8 | 1.8 | 8040 | 8060 | 8080 | ||||||
| 85 | 90 | 85-0054 | 90+0035 | 8540 | 8560 | 8580 | |||||||||||
| 90 | 95 | 90 -0054 | 95+0035 | 9040 | 9060 | 9080 | 9090 | ||||||||||
| 100 | 105 | 100-0054 | 105+0035 | 10050 | 10080 | 10095 | |||||||||||
| 105 | 110 | 105-0054 | 110+0035 | 10560 | 10580 | 10595 | 105110 | ||||||||||
| 110 | 115 | 110-0입니다.054 | 115+0035 | 11060 | 11080 | 11095 | 110110 | ||||||||||
| 120 | 125 | 120 -0054 | 125+0040 | 1.8 | 0.6 | 12060 | 12080 | 120110 | |||||||||
| 125 | 130 | 125 -0063 | 130+0040 | 12560 | 125110 | ||||||||||||
| 130 | 135 | 130 - 0063 | 135+0040 | 13050 | 13060 | 13080 | 130100 | ||||||||||
| 140 | 145 | 140-0입니다.063 | 145+0040 | 14050 | 14060 | 14080 | 140100 | ||||||||||
| 150 | 155 | 150-0입니다.063 | 155 +0040 | 15050 | 15060 | 15080 | 150100 | ||||||||||
| 160 | 165 | 160 -0.063 | 165 +0.040 | 9.5 | 16050 | 16060 | 16080 | 160100 | |||||||||
| 170 | 175 | 170 -0063 | 175+0040 | 17050 | 17080 | 170100 | |||||||||||
| 180 | 185 | 180 -0063 | 185 +0.046 | 18050 | 18060 | 18080 | 180100 | ||||||||||
| 190 | 195 | 190 -0072 | 195+0.046 | 19050 | 19060 | 19080 | 190100 | 190120 | |||||||||
| 200 | 205 | 200 - 0072 | 205 +0.046 | 20050 | 20060 | 20080 | 200100 | 200120 | |||||||||
| 220 | 225 | 220-0.072 | 225+0046 | 9.5 | 22050 | 22060 | 22080 | 220100 | 220120 | ||||||||
| 240 | 245 | 240-0입니다.072 | 245 + 0046 | 24050 | 24060 | 24080 | 240100 | 240120 | |||||||||
| 250 | 255 | 250-0입니다.072 | 255 + 0052 | 25050 | 25060 | 25080 | 250100 | 250120 | |||||||||
| 260 | 265 | 260 -0081 | 265 + 0052 | 26050 | 26060 | 26080 | 260100 | 260120 | |||||||||
| 280 | 285 | 280 -0081 | 285 + 0052 | 28050 | 28060 | 28080 | 280100 | 280120 | |||||||||
| 300 | 305 | 300 -0081 | 305 + 0052 | 30050 | 30060 | 30080 | 300100 | 300120 | |||||||||
