| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 래핑된 청동 베어링 WB700 WB800 WB702 WB802 WB-802 ... |
| 모크: | 협상 가능한 |
| 가격: | 협상 가능 |
| 지불 조건: | 티/티 |
| 공급 능력: | 천공된 청동 베어링, 일반 청동 포장 베어링 |

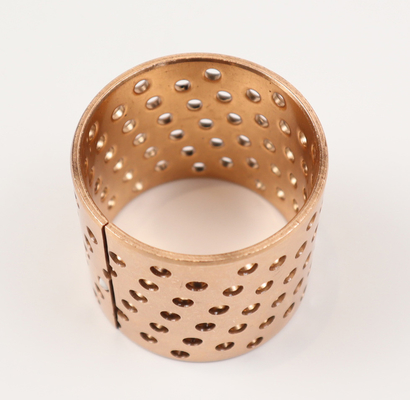

플랜지 구멍이 있는 고하중 래핑 황동 베어링은 고하중 응용 분야의 가장 엄격한 요구 사항을 충족하도록 설계되었습니다. 이 베어링은 강도, 내구성 및 정밀 엔지니어링의 독특한 조합을 제공하여 고하중에서 부드럽고 안정적인 작동을 보장합니다.
이 베어링 제작에 사용된 황동 재료는 뛰어난 내마모성과 내식성으로 유명하여 고하중 응용 분야에 완벽한 선택입니다. 래핑 디자인은 추가적인 지지력과 안정성을 제공하여 베어링이 변형되거나 고장 없이 극한의 하중을 처리할 수 있도록 합니다.
베어링을 관통하는 플랜지 구멍은 설치 및 제거가 용이하며 추가적인 냉각 및 윤활 채널을 제공합니다. 이 기능은 베어링의 성능을 향상시키고 수명을 연장합니다.
기존 시스템을 업그레이드하거나 새로운 장비를 설치하는 경우, 플랜지 구멍이 있는 고하중 래핑 황동 베어링은 고하중에서 부드럽고 효율적인 작동을 보장하는 데 탁월한 선택입니다. 정밀 엔지니어링과 견고한 디자인은 산업적 요구 사항에 대한 안정적인 장기 솔루션입니다.
BRM80 부시 ?미터법 표준 부싱(DIN1494)
| 유형 | ØD | Ød | 차축 | 하우징 | f1 | f2 | L 0 -0.40 | ||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | |||||||
| 280120 | 12 | 10 | 10-0.013 -0.028 | 12+0.018 0 | 0.6 | 0.3 | 1010 | 1015 | 1020 | ||||
| 280120 | 14 | 12 | 12-0.016 -0.034 | 14+0.018 0 | 1210 | 1215 | 1220 | ||||||
| 280120 | 16 | 14 | 14-0.016 -0.034 | 16+0.018 0 | 1415 | 1420 | |||||||
| 280120 | 17 | 15 | 15-0.016 -0.034 | 17+0.018 0 | 1515 | 1520 | 2525 | ||||||
| 280120 | 18 | 16 | 16-0.016 -0.034 | 18+0.018 0 | 1615 | 1620 | 1625 | ||||||
| 280120 | 19 | 17 | 17-0.016 -0.034 | 19+0.021 0 | 1715 | 1720 | 1725 | ||||||
| 280120 | 20 | 18 | 18-0.016 -0.034 | 20+0.021 0 | 1815 | 1820 | 1825 | ||||||
| 280120 | 23 | 20 | 20-0.020 -0.041 | 23+0.021 0 | 0.8 | 0.4 | 2015 | 2020 | 2025 | 2030 | |||
| 280120 | 25 | 22 | 22-0.020 -0.041 | 25+0.021 0 | 2215 | 2220 | 2225 | 2230 | |||||
| 280120 | 27 | 24 | 24-0.020 -0.041 | 27+0.021 0 | 2420 | 2425 | 2430 | ||||||
| 280120 | 28 | 25 | 25-0.020 -0.041 | 28+0.021 0 | 2520 | 2525 | 2530 | ||||||
| 280120 | 32 | 28 | 28-0.020 -0.041 | 32+0.025 0 | 1.2 | 0.6 | 2820 | 2825 | 2830 | ||||
| 280120 | 34 | 30 | 30-0.020 -0.041 | 34+0.025 0 | 3020 | 3025 | 3030 | 3040 | |||||
| 280120 | 36 | 32 | 32-0.025 -0.050 | 36+0.025 0 | 3220 | 3225 | 3230 | 3240 | |||||
| 280120 | 39 | 35 | 35-0.025 -0.050 | 39+0.025 0 | 3520 | 4525 | 4530 | 4540 | |||||
| 280120 | 44 | 40 | 40-0.025 -0.050 | 44+0.025 0 | 4020 | 4025 | 4030 | 4040 | |||||
| 280120 | 50 | 45 | 45-0.025 -0.050 | 50+0.025 0 | 1.6 | 0.8 | 4520 | 4525 | 4530 | 4540 | |||
| 280120 | 55 | 50 | 50-0.025 -0.050 | 55+0.030 0 | 5030 | 5040 | 5050 | ||||||
| 280120 | 60 | 55 | 55-0.030 -0.060 | 60+0.030 0 | 5530 | 5540 | 5550 | ||||||
| 280120 | 65 | 60 | 60-0.030 -0.060 | 65+0.030 0 | 6030 | 6040 | 6050 | ||||||
| 280120 | 70 | 65 | 65-0.030 -0.060 | 70+0.030 0 | 6530 | 6540 | 6550 | ||||||
| 280120 | 80 | 75 | 75-0.030 -0.060 | 80+0.030 0 | 1.6 | 0.8 | 7540 | 7550 | 7560 | |||
| 280120 | 85 | 80 | 80-0.030 -0.060 | 85+0.035 0 | 8040 | 8050 | 8060 | |||||
| 280120 | 90 | 85 | 85-0.036 -0.071 | 90+0.035 0 | 8540 | 8550 | 8560 | |||||
| 280120 | 95 | 90 | 90-0.036 -0.071 | 95+0.035 0 | 9050 | 9560 | 9580 | |||||
| 280120 | 105 | 95 | 95-0.036 -0.071 | 100+0.035 0 | 9550 | 9560 | 9580 | |||||
| 280120 | 110 | 105 | 100 | 100-0.036 -0.071 | 105+0.035 0 | 10050 | 10060 | 10080 | ||||
| 280120 | 115 | 110 | 105 | 105-0.036 -0.071 | 110+0.035 0 | 10550 | 10560 | 10580 | ||||
| 280120 | 120 | 115 | 110 | 110-0.036 -0.071 | 115+0.035 0 | 11050 | 11060 | 11080 | ||||
| 280120 | 최대 하중 용량 N/mm² | 120 | 115 | 115-0.036 -0.071 | 120+0.035 0 | 11550 | 11560 | 11580 | ||||
| 280120 | 130 | 최대 하중 용량 N/mm² | 120 | 120-0.036 -0.071 | 125+0.040 0 | 12060 | 12080 | |||||
| 280120 | 135 | 130 | 125 | 125-0.043 -0.083 | 130+0.040 0 | 12560 | 12580 | |||||
| 280120 | 140 | 135 | 130 | 130-0.043 -0.083 | 135+0.040 0 | 13060 | 13080 | |||||
| 280120 | 145 | 140 | 135 | 135-0.043 -0.083 | 140+0.040 0 | 13560 | 13580 | |||||
| 280120 | 150 | 145 | 140 | 140-0.043 -0.083 | 145+0.040 0 | 14060 | 14080 | |||||
| 280120 | BRM80 | 150 | 145 | 145-0.043 -0.083 | 150+0.040 0 | 14560 | 14580 | |||||
| 280120 | BRM80 | 160 | 155 | 155-0.043 -0.083 | 160+0.040 0 | 15580 | 155100 | |||||
| 280120 | BRM80 | 170 | 165 | 165-0.043 -0.083 | 170+0.040 0 | 16580 | 165100 | |||||
| 280120 | BRM80 | 180 | 175 | 175-0.043 -0.083 | 180+0.040 0 | 17580 | 175100 | |||||
| 280120 | BRM80 | 190 | 185 | 185-0.050 -0.096 | 190+0.046 0 | 18580 | 185100 | |||||
| 280120 | BRM80 | 200 | 195 | 195-0.050 -0.096 | 200+0.046 0 | 19580 | 195100 | |||||
| 280120 | BRM80 | 210 | 205 | 205-0.050 -0.096 | 210+0.046 0 | 20580 | 205100 | |||||
| 280120 | BRM80 | 220 | 215 | 215-0.050 -0.096 | 220+0.046 0 | 21580 | 215100 | |||||
| 280120 | BRM80 | 230 | 225 | 225-0.050 -0.096 | 230+0.046 0 | 22580 | 225100 | |||||
| 280120 | BRM80 | 240 | 235 | 235-0.050 -0.096 | 240+0.046 0 | 23580 | 235100 | |||||
| 280120 | BRM80 | 250 | 245 | 245-0.050 -0.096 | 250+0.046 0 | 24580 | 245100 | |||||
| 280120 | BRM80 | 265 | 260 | 260-0.056 -0.108 | 265+0.052 0 | 26080 | 260100 | |||||
| 280120 | BRM80 | 285 | 280 | 280-0.056 -0.108 | 285+0.052 0 | 28080 | 280100 | |||||
| 280120 | BRM80 | 305 | 300 | 300-0.056 -0.108 | 305+0.052 0 | 30080 | 300100 |

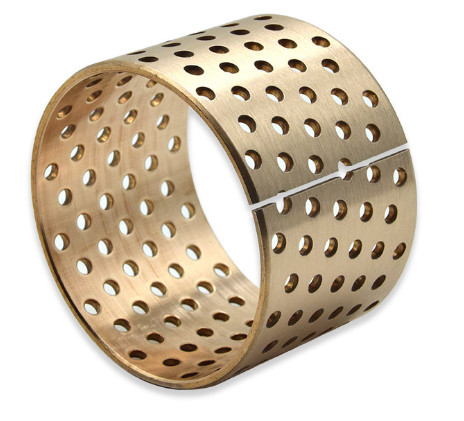

황동 부시는 홈보다 윤활제를 더 많이 모을 수 있는 부시에 관통 구멍이 있습니다. 이 홈은 윤활제 저장소 역할을 하여 시작 움직임에서 윤활막을 빠르게 형성하여 시작 마찰을 줄입니다.

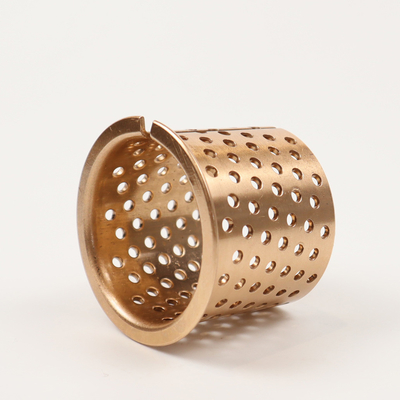

플랜지 및 구멍이 있는 황동 베어링 플레인 부싱 WB802 윤활 구멍 황동 부싱 조립 후 윤활유를 주입하고 엔드 페이스 실링을 사용하여 사용합니다. 베어링은 오일 저장량이 크고 설치가 편리하며 설계 부피가 작고 구리 슬리브의 사용을 대체할 수 있어 비용을 크게 절감할 수 있으며, 이 제품은 컨베이어, 엘리베이터, 호이스트, 레벨링 머신 및 기타 중간 부하, 저속 상황에 적용되었습니다.
PBG 50556430-BRM80 플랜지 및 구멍 포함
PBG 70758440-BRM80
PBG 60657450-BRM80

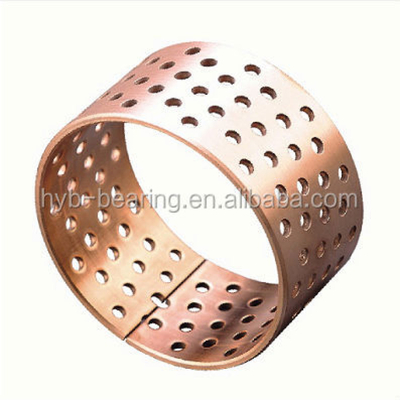

WB802WF 시리즈 FB092 황동 베어링은 황동 재질로 만들어졌으며 균일하고 정돈된 오일 충전 구멍이 있는 얇은 벽 베어링입니다. 조립 후 윤활유를 주입하고 엔드 페이스 씰을 구성하여 사용합니다. 베어링은 오일 저장량이 크고 설치가 편리하며 설계 부피가 작고 구리 부싱의 사용을 대체할 수 있어 비용을 크게 절감할 수 있습니다.
사용 가능
플레인 베어링 부싱
플랜지 베어링 플레인 부싱
| 기술 매개변수 | 데이터 | 코드 |
| FB-092 | 재료 | |
| CuSn8P(Qsn8-0.3) | 응용 분야 | |
| 제품은 농업 기계, 건설 기계, 엔지니어링 기계에 널리 사용됩니다. | 밀도 g/cm³ | |
| 8.8 | 최대 하중 용량 N/mm² | |
| 120 | 최대 선형 속도 V | 그리스 윤활 m/s |
| 2.5 | PV 값 제한 | 그리스 윤활 N/mm²·m/s |
| 2.8 | 인장 강도 N/mm² | |
| >460 | 항복 강도 N/mm² | |
| >280 | 경도 HB | |
| 90~150 | 마찰 계수 u | |
| 0.06~0.15 | 결합 축 | 경도 HRC |
| ≥50 | 거칠기 Ra | |
| 0.4~1.0 | 작동 온도 ℃ | |
| -40~+150 | 열전도율 W/mk | |
| 58 | 선형 팽창 계수 | |
| 18.5×10-6/K | ||
. 최대 그리스 저장 및 최소 유지 관리 간격을 위한 윤활 구멍.
베어링은 오일 또는 그리스 윤활용입니다. 플랜지 유무에 관계없이 사용할 수 있습니다.
