| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 흑연 청동 태도 |
| 모크: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환 |
| 공급 능력: | 금속성 -OILES 태도 |

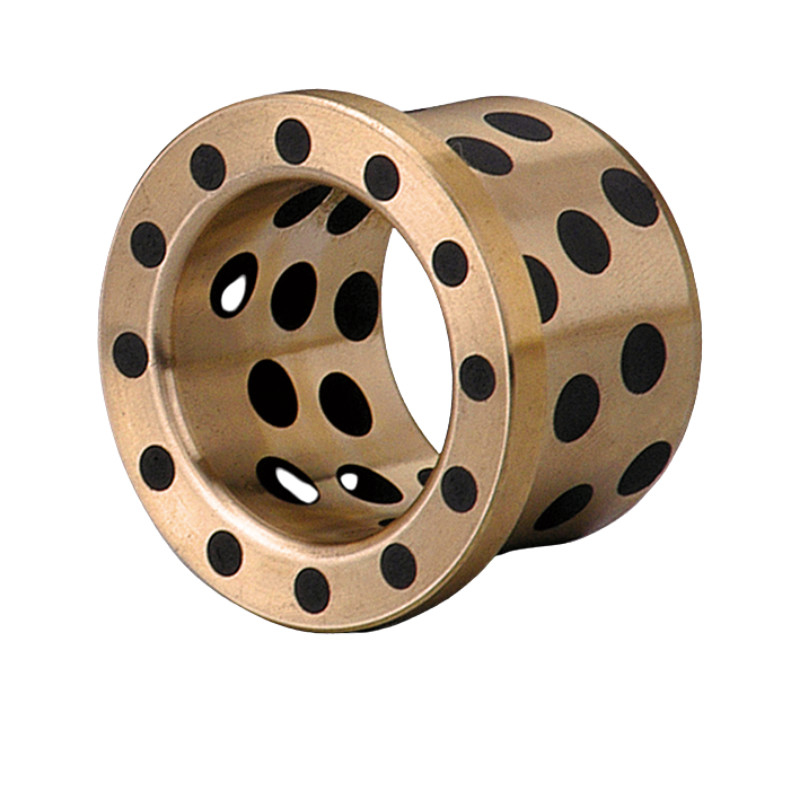

플랜지가 있는 그래파이트 플러그 오일리스 부시, 스트레이트 타입은 다양한 기계 시스템에서 사용하도록 설계된 독특하고 효율적인 구성 요소입니다. 그래파이트를 주요 소재로 제작한 이 부시는 뛰어난 내마모성과 내구성을 제공합니다.
자연 윤활성으로 유명한 그래파이트는 외부 윤활이 필요 없이 매끄러운 작동을 보장합니다. 이 기능은 유지 관리를 간소화할 뿐만 아니라 부시의 수명을 연장합니다. 오일리스 설계는 오일이나 윤활제 오염이 용납될 수 없는 환경에서 사용하기에도 적합합니다.
이 부시의 직선형 디자인은 다양한 시스템에 쉽게 설치하고 통합할 수 있게 해줍니다. 플랜지는 추가적인 안정성과 지지력을 제공하여 기계적 조립체 내에서 안전하게 맞도록 보장합니다.
이 그래파이트 플러그 부시의 정밀 엔지니어링은 단단하고 안전한 핏을 보장하여 진동이나 움직임의 가능성을 최소화합니다. 이는 부시의 성능을 향상시킬 뿐만 아니라 기계 시스템의 전반적인 안정성과 신뢰성에도 기여합니다.
기존 시스템을 업그레이드하거나 새로운 시스템을 설계할 때 플랜지가 있는 그래파이트 플러그 오일리스 부시, 스트레이트 타입은 부드럽고 효율적인 작동을 달성하기에 좋은 선택입니다. 내구성, 내마모성, 오일리스 디자인의 고유한 조합으로 다양한 산업 응용 분야에 비용 효율적이고 신뢰할 수 있는 솔루션입니다.
그래파이트 플러그 LG-2청동 덤불
Oiles 500 시리즈 베어링은 엔지니어링된 고체 윤활 플러그와 함께 고품질 구리 합금 기반 금속을 통합합니다. 이 베어링은 오늘날 장비에서 요구하는 다양한 적용 요구 사항을 수용하도록 설계되었습니다. 전략적 플러그 위치와 플러그 화합물을 활용한 정밀한 허용 오차는 성능 제공과 윤활 없는 서비스를 보장합니다. 이 베어링 스타일은 표준 인치, 미터법 및 주문 제작 크기로 제공됩니다. 500 시리즈 베어링은 극한의 온도 한계와 높은 하중 용량 성능을 제공합니다. 저널 스타일 베어링과 플랫 마모 플레이트로 제공됩니다.
그래파이트 플러그 LG-2 청동 부시
그래파이트 오일리스 부싱/베어링 인치 사이즈 18" id x 26" od x 18" L
베어링의 ID 면에 그래파이트 윤활을 하면 높은 작동 온도와 보충 윤활이 부족한 응용 분야에서 모두 긴 베어링 수명을 얻을 수 있습니다. 그래파이트는 ID에 홈을 파고 매우 높은 압력 하에 캐비티에 그래파이트를 눌러서 달성됩니다.
제조업체 및 공급업체흑연 충진 청동덤불,흑연 충전 청동접시,베어링, 부시,문장, 덤불,세탁기,세탁기,
우리는 고객에게 최고 품질의 오일리스 부싱 제품 및 정밀 베어링을 제공하기 위해 최선을 다하고 있습니다.
엔지니어링 서비스(제품 설계 및 개발)
OILES #500 SPF 오일리스 플랜지 부시, 그래파이트 플러그 포함
재료
청동 합금CuZn25Al5Mn4Fe3+그래파이트 플러그
특징
Oiles 500 시리즈 베어링은 엔지니어링된 고체 윤활 플러그와 함께 고품질 구리 합금 기반 금속을 통합합니다. 이 베어링은 오늘날 장비에서 요구하는 다양한 적용 요구 사항을 수용하도록 설계되었습니다. 전략적 플러그 위치와 플러그 화합물을 활용한 정밀한 허용 오차는 성능 제공과 윤활 없는 서비스를 보장합니다. 이 베어링 스타일은 표준 인치, 미터법 및 주문 제작 크기로 제공됩니다. 500 시리즈 베어링은 극한의 온도 한계와 높은 하중 용량 성능을 제공합니다. 저널 스타일 베어링과 플랫 마모 플레이트로 제공됩니다.
응용 프로그램
1) 중장비 트랙터 및 농기구 장비
2) 광산장비
3) 임업장비
4) 믹싱 탱크 블레이드 샤프트 지지대
5) 주조, 용광로 및 철강 생산 장비
6) HVAC 응용 프로그램
7) 고성능 캐스터 및 휠 지지 베어링
8) 가마 카트 베니어 건조기 응용 분야 및 기타 응용 분야...
플랜지 부시 크기:
자체 윤활, 고강도 황동, CuZn25Al 또는 이와 동등한 재료, 유지 보수가 필요 없는 베어링 및 가이드 부싱, 고체 윤활제가 포함된 청동
품목 번호 동등한 코드 내경 Ø
디외경 Ø
디길이
엘플랜지 F 티 JFB0810 2010년 8월 12일 토요일 8 12 10 20 2 JFB0812 8월 12일 토요일 8 12 12 20 2 JFB0815 2015년 8월 12일 토요일 8 12 15 20 2 제이에프비1010 2010년 10월 14일 토요일 10 14 10 22 2 JFB1012 2012년 10월 14일 토요일 10 14 12 22 2 제이에프비1015 2015년 10월 14일 토요일 10 14 15 22 2 JFB1017 2017년 10월 14일 토요일 10 14 17 22 2 제이에프비1020 2020년 10월 14일 토요일 10 14 20 22 2 제이에프비1210 2010년 12월 18일 토요일 12 18 10 25 3 제이에프비1212 2012년 12월 18일 토요일 12 18 12 25 3 제이에프비1215 2015년 12월 18일 토요일 12 18 15 25 3 JFB1220 2020년 12월 18일 토요일 12 18 20 25 3 제이에프비1225 12월 18일 토요일 25 12 18 25 25 3 제이에프비1230 12월 18일 토요일 30 12 18 30 25 3 제이에프비1310 2010년 13월 19일 토요일 13 19 10 26 3 제이에프비1312 2012년 13월 19일 토요일 13 19 12 26 3 제이에프비1315 2015년 13월 19일 토요일 13 19 15 26 3 제이에프비1320 2020년 13월 19일 토요일 13 19 20 26 3 제이에프비1325 2025년 13월 19일 토요일 13 19 25 26 3 제이에프비1330 13-19-30년 토요일 13 19 30 26 3 제이에프비1415 2015년 14월 20일 토요일 14 20 15 27 3 임베디드 솔리드 윤활 베어링 미터법 플랜지 부싱 플랜지 부시, 자체 윤활 품목 번호 동등한 코드 내경 Ø
디외경 Ø
디길이
엘플랜지 F 티 제이에프비1420 2020년 14월 20일 토요일 14 20 20 27 3 제이에프비1425 2025년 14월 20일 토요일 14 20 25 27 3 제이에프비1510 2010년 15월 21일 토요일 15 21 10 28 3 제이에프비1512 2012년 15월 21일 토요일 15 21 12 28 3 제이에프비1515 2015년 15월 21일 토요일 15 21 15 28 3 제이에프비1520 2020년 15월 21일 토요일 15 21 20 28 3 제이에프비1525 2025년 15월 21일 토요일 15 21 25 28 3 제이에프비1530 15-21-30 토요일 15 21 30 28 3 제이에프비1612 2012년 16월 22일 토요일 16 22 12 29 3 제이에프비1615 2015년 16월 22일 토요일 16 22 15 29 3 제이에프비1618 2018년 16월 22일 토요일 16 22 18 29 3 제이에프비1620 2020년 16월 22일 토요일 16 22 20 29 3 제이에프비1623 2023년 16월 22일 토요일 16 22 23 29 3 제이에프비1625 2025년 16월 22일 토요일 16 22 25 29 3 제이에프비1630 16-22-30 토요일 16 22 30 29 3 제이에프비1635 16-22-35년 1월 16 22 35 29 3 제이에프비1640 16-22-40년 1월 22일 16 22 40 29 3 제이에프비1815 2015년 18월 24일 토요일 18 24 15 32 3 제이에프비1820 2020년 18월 24일 토요일 18 24 20 32 3 제이에프비1825 2025년 18월 24일 토요일 18 24 25 32 3 제이에프비1830 18-24-30 토요일 18 24 30 32 3 제이에프비1835 18-24-35년 1월 24일 18 24 35 32 3 제이에프비1840 18-24-40년 1월 24일 18 24 40 32 3 제이에프비2015 2015년 3월 20일 토요일 20 30 15 40 5 제이에프비2020 2020년 30월 20일 20 30 20 40 5 JFB2025 2025년 3월 30일 토요일 20 30 25 40 5 JFB2030 20-30-30년 20 30 30 40 5 JFB2035 20-30-35년 1월 20 30 35 40 5 JFB2040 20-30-40년 20 30 40 40 5 제이에프비2515 2015년 2월 35일 토요일 25 35 15 45 5 JFB2520 2020년 25월 35일 토요일 25 35 20 45 5 JFB2525 2025년 2월 35일 25 35 25 45 5 JFB2530 2019년 12월 25일 ~ 35일 25 35 30 45 5 JFB2535 2019년 2월 35일 25 35 35 45 5 JFB2540 25-35-40년 25 35 40 45 5 JFB2550 25-35-50년 25 35 50 45 5 JFB3020 30-40-20년 30 40 20 50 5 JFB3025 30-40-25년 30 40 25 50 5 JFB3030 30-40-30년 30 40 30 50 5 JFB3035 30-40-35년 30 40 35 50 5 JFB3040 30-40-40년 30 40 40 50 5 JFB3050 30-40-50년 30 40 50 50 5 JFB31,520 31.5-40-20년 31,5 40 20 50 5 JFB31,530 소브프 31,5-40-30 31,5 40 30 50 5 JFB31,535 31.5-40-35년 31,5 40 35 50 5 JFB31,540 소브프 31,5-40-40 31,5 40 40 50 5 임베디드 솔리드 윤활 베어링 미터법 플랜지 부싱 플랜지 부시, 자체 윤활 품목 번호 동등한 코드 내경 Ø
디외경 Ø
디길이
엘플랜지 F 티 JFB3520 35-45-20년 35 45 20 60 5 제이에프비3525 35-45-25년 35 45 25 60 5 JFB3530 35-45-30년 35 45 30 60 5 제이에프비3535 35-45-35년 35 45 35 60 5 JFB3540 35-45-40년 35 45 40 60 5 JFB3550 35-45-50년 35 45 50 60 5 JFB4020 40-50-20년 40 50 20 65 5 JFB4025 40-50-25년 40 50 25 65 5 JFB4030 40-50-30년 40 50 30 65 5 JFB4035 40-50-35년 40 50 35 65 5 JFB4040 40-50-40년 40 50 40 65 5 JFB4050 40-50-50 초 40 50 50 65 5 JFB4530 45-55-30년 45 55 30 70 5 제이에프비4535 45-55-35년 45 55 35 70 5 JFB4540 45-55-40년 45 55 40 70 5 JFB4550 45-55-50년 45 55 50 70 5 JFB4560 45-55-60년 45 55 60 70 5 JFB5030 50-60-30년 50 60 30 75 5 JFB5035 50-60-35년 50 60 35 75 5 JFB5040 50-60-40년 50 60 40 75 5 JFB5050 50-60-50 초 50 60 50 75 5 JFB5060 50-60-60년 50 60 60 75 5 JFB5540 55-65-40년 55 65 40 80 5 JFB5560 55-65-60년 55 65 60 80 5 JFB6040 60-75-40년 60 75 40 90 7,5 JFB6050 60-75-50년 60 75 50 90 7,5 JFB6080 60-75-80년 60 75 80 90 7,5 JFB6367,5 63-75-67.5년 63 75 67,5 85 7,5 JFB6560 65-80-60년 65 80 60 95 7,5 JFB7050 70-85-50년 70 85 50 105 7,5 JFB7080 70-85-80년 70 85 80 105 7,5 JFB7560 75-90-60년 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 80-100-80 표준 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 영어: SOBF 90-110-60 (영어) 90 110 60 130 10 JFB9080 영어: SOBF 90-110-80 (영어) 90 110 80 130 10 JFB10080 100-120-80년 100 120 80 150 10 제이에프비100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 120-140-80 (소프트웨어) 120 140 80 170 10 제이에프비120100 120-140-100 (소프트웨어) 120 140 100 170 10 JFB13080 130-150-80 (소프트웨어) 130 150 80 180 10 제이에프비130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 영어: SOBF 140-160-80 (영어) 140 160 80 190 10 제이에프비140100 140-160-100 (소프트웨어) 140 160 100 190 10 제이에프비150100 SOBF 150-170-100 150 170 100 200 10 제이에프비150120 영어: SOBF 150-170-120 (미국) 150 170 120 200 10 제이에프비160100 160-180-100 (소프트웨어) 160 180 100 210 10 제이에프비160120 영어: SOBF 160-180-120 (영어) 160 180 120 210 10 크기8 ID x 12 OD x 12 길이내경 40 x 외경 50 x 길이 3040 ID x 50 OD x 40 T/L x 65 F/D x 5 F/T 100012.2 ID x 40 OD x 3 두께(고정 구멍 포함)재료 :- CuZn25Al5 + 흑연
명세서:
제이에프비플랜지 솔리드 윤활 베어링
***모델: JFB5540 오일리스 베어링 부싱
***크기 : 55x65x40mm
***플랜지 외경(F): 80mm
***플랜지 두께 : 5mm
저희 매장에 나열되어 있지 않은 다른 사이즈가 필요하면 알려주십시오. 귀하가 요청하신 사이즈에 따라 생산해 드릴 수 있으며, 수량이 많을수록 가격은 저렴해집니다.
기본 소재: CuZn24AL6Mn4
기본 경도 : HB230(hb270)
마찰계수 : <0.16
온도 한계: 300°C
동적 하중 한계: 100N/mm2
하중 한계: lm/min 25N/mm2 이하
슬라이딩 속도 한계: 건조 0.4m/s, 오일 5m/s
PV 한계 : 3.8N/mm *m/s구조
고체 윤활제가 내장됨윤활제로 청동, 매립된 흑연 및 MoS2와 같은 금속을 사용합니다. 윤활제 자체를 단단히 통합하고 동시에 윤활제 전체가 전체 부피의 20% 이상을 윤활유 또는 그리스를 흡수할 수 있도록 그 안에 고르게 분포된 공간을 두는 특정 기술이 채택되었습니다.
속성 및 응용 프로그램
오일 없이 또는 오일이 부족한 상태에서 작동하여 마찰열이 내부에서 표면으로 오일과 윤활제를 구동하여 마찰계수를 줄이고 마모마찰 성능을 개선하며 연속주조기, 금속조직학의 강철롤러, 광물기계, 선박, 터보발전기, 유압장치 등에 사용됩니다.
플라스틱용 터빈 및 사출성형기.
플랜지 부싱(SPF) 사이즈 목록
고체 윤활제 플레인 베어링은 내마모성 구리 합금으로 만들어지며, 인서트는 고체 윤활제로 만들어졌습니다.
오일레스 500SP1-SL1
고체 윤활제가 내장된 고강도 황동 베어링
금속 베어링이 널리 사용됨
Oiles 500SP1 시리즈는 고급 주조 기술로 만든 고강도 황동 합금 베이스와 임베디드 솔리드 윤활제로 구성된 자체 윤활 베어링입니다. 사용 조건에 따라 다양한 유형의 솔리드 윤활제와 결합할 수 있습니다.
서비스 범위 윤활 조건 마른 주기적 윤활 서비스 온도 범위
(℃)-40～+300 -40～+150 허용최대 접촉압력 : P
(엔/mm2)29 29 허용 최대 속도 : V
(미터/초)0.50 1.00 허용 가능한 최대 PV 값
(N/mm2・m/초)1.65 3.25
흑연과 첨가제를 기반으로 하는 고체 윤활제는 일반적인 용도와 일반 대기에 이상적입니다.
베어링이 물이나 바닷물에 노출되는 적용 분야의 경우, MoS2를 기반으로 한 특수 고체 윤활제와 기타 첨가제가 있습니다.
| 재료 약어 | |||||
| 기본소재 | 특수 황동 | 로트구스(Rg7) | 알루미늄브론즈(CuAl10Ni) | 청동(Gbz 12) | |
| CuZn25Al5Mn4Fe3 | CuSn5Pb5Zn5 | 구리알루미늄10니켈5철5 | CuSn12 | ||
| 허용가능한 지지 하중 |
엔/mm2 | 100 | 60 | 50 | 70 |
| 최대 슬라이딩 속도 |
분당 | 0,25 | 0,17 | 0,33 | 0,17 |
| 최대 pv | N/mm2*m/초 | 3,3 | 1,0 | 1,0 | 1,3 |
| 밀도 | 그램/센티미터3 | 8.0 | 8.8 | 7.8 | 8.8 |
| 경도 | 하비 | >210 | >70 | >150 | >80 |
| 인장강도 | 엔/mm2 | >750 | >200 | >500 | >360 |
| 스트레치 한계 | 엔/mm2 | >450 | >90 | >260 | >150 |
| 부담 | % | >12 | >15 | >10 | >8 |
열팽창계수 |
ϑ | 19 * 10-6 케이 -1 | 18 * 10-6 케이 -1 | 16 * 10-6 케이 -1 | 18 * 10-6 케이 -1 |
| 온도 범위 | ° C (섭씨) | -40 ~ +300 | -40 ~ +400 | -40 ~ +400 | -40 ~ +400 |
| 마찰계수 | µ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
모든 종류의 슬라이딩 요소는 요청에 따라 공급 또는 생산될 수 있습니다.
자세한 내용은 문의해 주시기 바랍니다.
