| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 무오일 플레이트, |
| 모크: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환 |
| 공급 능력: | 중국, 제조업체, 공급자, 공장, 도매, 금속 저널 베어링, PTFE 자기 윤활 베어링, 복합 추진 베어링, 복합 자기 윤활 베어링,그래피트 합금 베어링, 플랜지 주사철 베어 |

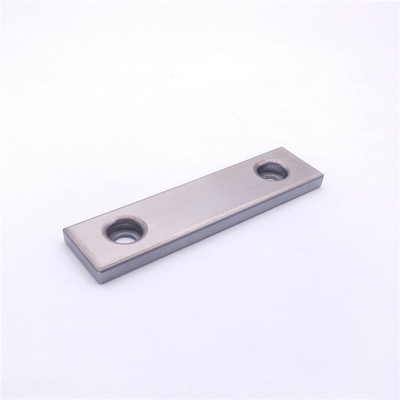

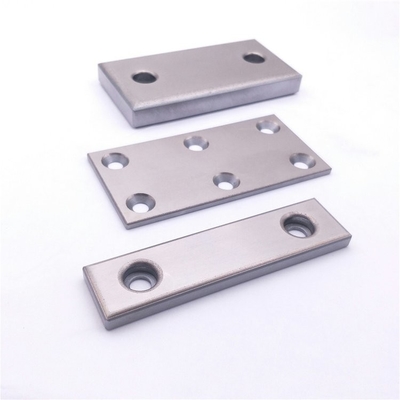

2000번의 마모판을 소개합니다. 특히 얇은 벽 구조와 5mm 두께로 설계되었습니다.우리의 고객의 고유 한 필요와 사양을 충족시키기 위해 완전히 사용자 정의됩니다.
얇은 벽 디자인은 전체 무게를 줄일 뿐만 아니라, 그것은 또한 무거운 부하와 가열 조건에 견딜 수 있도록, 그것의 구조적 무결성을 유지합니다.5mm 두께는 충분한 내구성을 제공하면서 가볍고 쉽게 설치.
CWT 타입의 마모판으로서, 그것은 고도의 마모 저항을 필요로 하는 애플리케이션을 위해 특별히 설계되었습니다.또는 다른 산업 환경, 이 판은 오래 지속되도록 설계되었습니다.
이 마모판의 맞춤형 성격은 특정 응용 프로그램이나 기계에 맞게 조정 될 수 있음을 의미합니다.우리는 당신의 요구 사항을 완벽하게 충족하는 접시를 만들 수 있습니다.
요약하자면, 2000번의 마모판은 5mm 두께의그리고 CWT 유형 분류는 높은 마모 저항을 요구하는 모든 산업용 용도로 견고하고 신뢰할 수있는 솔루션입니다.그것의 사용자 정의 성격은 모든 클라이언트 또는 응용 프로그램의 고유 한 요구를 충족하도록 조정 할 수 있음을 보장합니다.
# 2000 웨어 플레이트 얇은 벽 5mm 타입 (CWT) 크기 차트
자동화 부품 선형 운동 기름 없는 판, 안내 레일 기름 없는 슬라이드 판, 경제적인 베어링
브론즈 부싱 2000S 시리즈는 자유 # 2000 웨어 플레이트 얇은 벽 5mm 타입 (CWT) 레이어링으로 새로 개발 된 특수 합금,주로 그래피트로 만들어진 고체 윤활유가 더 많은 기름으로 浸透되어.
브론즈 부싱 # 2000은 합성 다층 # 2000 웨어 플레이트 얇은 벽 5mm 타입 (CWT) 베어링으로 특수 합금 재료의 슬라이딩 표면과 철 구조의 뒷 금속이 있습니다.합성층은 주로 특수 구리 합금과 그래피트를 구성하는 고체 윤활유의 분산 합성을 사용합니다..
브롱스 부시 # 2000 웨어 플레이트 얇은 벽 5mm 유형 (CWT) > 금속 베어링
특징
고체 윤활유의 분산 sintering은 # 2000 Wear Plate Thin Wall 5 mm Type (CWT) 베어링이 임의의 움직임 방향으로 성공적으로 사용되고 매우 작은 움직임에 견딜 수 있습니다.
기름이 필요없어요
그것은 훌륭한 부하와 마모 저항을 제공합니다. 또는 속도 변동.
샘플과 추가 가공을 위한 판 재료가 있습니다.

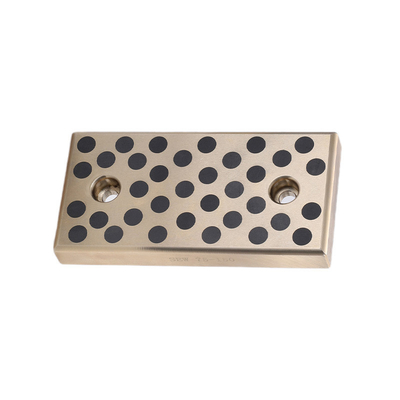

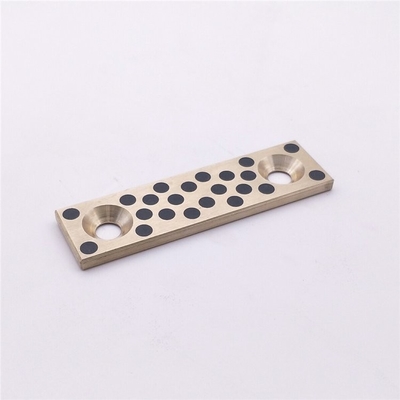

산산조각 고체 윤활유가 있는 기름으로 침착된 슬라이드 플레이트
| 아니죠 | DIN | 재료 번호 | 지정 | ASTM 표준 | 비례 | 밀도 (g/cm3) | 00.2% 스트레인 (MPa) | 팽창 강도 (MPa) | 수분 (%) | E-모듈 (MPa) | 강도 (HB) | 신청서 |
| 1 | 1705 | 2.1090.01 | Cn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | 자동차, 항공우주 및 해양 공학 분야에서 잘 견고하고 부식 저항을 필요로하는 부품에 널리 사용됩니다. 다재다능성과 성능으로 국제적으로 인정됩니다. |
| 2.1090.03 | Cn7ZnPb | B 271 | Cu 81-85, Sn 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | Cn7ZnPb | B 505 | Cu 81-85, Sn 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | 아직 표준화되지 않았습니다. | Cu 84-87, Sn 11-13, Pb 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | 일반적으로 높은 부하 용량과 마모 저항을 필요로하는 베어링, 부싱 및 구성 요소 제조에 사용됩니다. 특히 해양 및 산업용 응용 프로그램에서 사용됩니다. |
| 2.1061.03 | CuSn12Pb | 아직 표준화되지 않았습니다. | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | 큐알10니 | B 584 | 큐 미니 75, 알 8.5 - 11.0니 4.0-65, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | 해양, 항공 및 무거운 기계에서 높은 강도와 내구성을 필요로하는 베어링 및 구성 요소를 제조하는 데 사용됩니다. 극단적인 부하와 높은 부식 환경으로 알려져 있습니다. |
| 2.0975.02 | 큐알10니 | B 30 | 큐 미니 75, 알 8.5 - 11.0니 4.0-65, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | 큐알10니 | B 271 | 큐 미니 75, 알 8.5 - 11.0니 4.0-65, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | 큐알10니 | B 505 | 큐 미니 75, 알 8.5 - 11.0니 4.0-65, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn 나머지 | 8.2 | 450 | 750 | 8 | 115,000 | 180 | 무거운 용량 베어링, 수압 부품, 해상 하드웨어에 사용됩니다. 높은 부하와 부식 공격에 저항하도록 설계되었습니다. |
| 2.0598.02 | CuZn25Al5 | B 30 | 큐 60-66, 알 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | 큐 60-66, 알 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | 큐Sn12 | 아직 표준화되지 않았습니다. | Cu 84-88, Sn 11-13, Pb 1, Ni 20Sb 0.2P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | 일반적으로 높은 마모 저항을 필요로하는 베어링, 기어 및 구성 요소 제조에 사용됩니다. 특히 바닷물 환경에서 좋은 가공성과 부식 저항성이 유명합니다.이 목록의 모든 내용은 https에 의해 보호됩니다.www.viiplus.com/ |
| 2.1052.03 | 큐Sn12 | 아직 표준화되지 않았습니다. | Cu 85-88, Sn 10-12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | 큐Sn12 | 아직 표준화되지 않았습니다. | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| 참고: 배송 양식 코드: .01 = 모래 발사, .02 = 중력 융합 .03 = 원심조각 .04 = 연속 발사 | ||||||||||||
# 2000 웨어 플레이트 얇은 벽 5mm 타입 (CWT) 크기 차트
| 부문 번호 | 너비 W (mm) | 길이는 L (mm) |
| CWT-100100 | 100 | 100 |
| CWT-100125 | 100 | 125 |
| CWT-100150 | 100 | 150 |
| CWT-22100 | 22 | 100 |
| CWT-22150 | 22 | 150 |
| CWT-2250 | 22 | 50 |
| CWT-2275 | 22 | 75 |
| CWT-28100 | 28 | 100 |
| CWT-28150 | 28 | 150 |
| CWT-2850 | 28 | 50 |
| CWT-2875 | 28 | 75 |
| CWT-38100 | 38 | 100 |
| CWT-38150 | 38 | 150 |
| CWT-3850 | 38 | 50 |
| CWT-3875 | 38 | 75 |
| CWT-48100 | 48 | 100 |
| CWT-48150 | 48 | 150 |
| CWT-4875 | 48 | 75 |
| CWT-75100 | 75 | 100 |
| CWT-75125 | 75 | 125 |
| CWT-75150 | 75 | 150 |
| CWT-7575 | 75 | 75 |
| 마모판 의 종류 | ||||
| 소재 | 두께 | 코드 번호 | 팩터 | |
| 원금속 | 기름 없는 타입 | |||
| FC250 | 그래피트 |
20 | SESF | 낮은 부하와 중간 속도로 뛰어난 슬라이딩 성능 |
| 20 | SESFT | |||
| SS400 | 구리 파우더 시너링 | 20 | SOX | 낮은 지점에서 훌륭한 슬라이딩 성능 중간 부하와 중간 속도입니다. 구리 기반의 분말과 그래피트를 사용하는 합금 층으로 발작의 발생은 매우 제한적입니다. |
| 20 | SOXT | |||
| S45C | 10 | TWX | ||
| 10 | TWXT | |||
| 구리 합금 | 그래피트 | 20 | SESW | 부하 저항과 마모에서 우수한고하 부하 및 낮은 속도에서 우수한 슬라이딩 성능. 저항. 교차 및 빈번한 시작 및 정지에서 좋은 성능이 나타납니다. |
| 20 | SESWT | |||
| 10 | TWP | |||
| 10 | TWPT | |||
| 5 | UWP | |||
| 강철 (S45C) | 그래피트 | 20 | FRP | 표면 경도는 HRC40 이상이기 때문에 마모 저항성이 뛰어나다. |
| 강철 (SKS3) | 20 | TSP | 표면 경도는 HRC58 이상이기 때문에 | |
| 서비스 범위 | |
|---|---|
| 윤활 조건 | 건조한 |
| 작동 온도 범위 (°F) |
-40에서 +248까지 |
| 허용되는 최대 접촉 압력: P (N/mm2) |
29 |
| 허용되는 최대 속도: V (m/s) |
1.00 |
| 허용되는 최대 PV 값 (N/mm2・m/s) |
1.63 |
■ 윤활이 필요 없이 사용 가능. 기름질 때 더 높은 성능을 나타냅니다.
■ 분산 된 고체 윤활유는 모든 방향으로 움직일 수 있습니다.
■ 낮은 마찰 계수와 상당히 뛰어난 마모 저항을 특징으로 합니다.
■ 2000보다 낮은 가격으로 구리 합금 기판을 가진 5mm 타입 (CWT) 레이어
Oilles 2000 bushing sleeve is a Sintered Multi-Layer #2000 Wear Plate Thin Wall 5 mm Type (CWT) Bearings bushing sleeve made of a special sintered material which forms the sliding surface and the steel material forms the support.
합금된 층은 균일하게 분산된 윤활성 물질을 포함하는 특별한 구리-니켈 합금으로 이루어져 있으며 그 주요 구성 요소는 그래피트입니다.고체 윤활료는 시너지 나선 다층 # 2000 웨어 플레이트 얇은 벽 5mm 타입 (CWT) 베어링 부시 장갑 표면에 발생하면 착용에 방출됩니다이것은 작동 중에 낮은 마찰 계수를 보장합니다.
또한, 이 합금 된 층은 기름으로 침투됩니다. 적용되는 응용 분야는 자동차 도구, 산업 로봇,플라스틱 주사 폼 머신 및 링크용 마모판 다층 Sintered Multi-Layer # 2000 마모판 얇은 벽 5mm 타입 (CWT) 베어링 부시 수갑, 건설기계 등
· 분산 고체 윤활유는 어떤 방향으로든 움직일 수 있으며, 작은 움직임에도 뛰어난 성능을 제공합니다.
· 윤활이 필요 없이 유지 가능
· 우수한 부하 저항, 속도 특성 및 마모 저항을 특징으로합니다.
· 표준 오일 2000 부시 장갑 제품 및 추가 가공용 판은 다양한 크기로 제공됩니다.
| 윤활 조건 | 건조한 | 주기적인 윤활 |
|---|---|---|
| 작동 온도 범위 (°C) |
-40+120 | -40+120 |
| 허용되는 최대 접촉 압력: P (N/mm2) |
24.5 | 49 |
| 허용되는 최대 속도: V (m/s) |
0.50 | 1.00 |
| 허용되는 최대 PV 값 (N/mm2・m/s) |
1.63 | 2.45 |
괄호에 표시된 값은시인터 다층 베어링 부시 수갑이 압력들은시너지 융합된 다층 베어링움직이지 않거나 매우 낮은 움직임을 가진 응용 프로그램에서 0.0017m / s.
| 밀도 | ∙ | g/cm3 | 6.3 |
|---|---|---|---|
| 단단함 | JIS K 7202-2 | HRM | 60~95 |
| 기름 침착율 | ∙ | 부피 % | 12 |
· 위의 값은 합금 된 층에 해당합니다.
· 위의 값은 표준 값이 아니라 전형적인 값입니다.
브론즈 부싱 2000 재질이 구매되고 완성된 후 사용되면 가공 후 기름으로 浸透되고 가구에서 조립되어야합니다.부싱 수갑 시너지 융합된 다층 베어링장기간 보관되거나 씻어내면 다시 기름으로 浸透하고 가구에 조립해야 합니다. 이 방법에 대해서는 250 페이지에 나오는 기름 浸透 방법에 대한 설명 참조하십시오.가공된 것을 담아부시 수갑중심 다층 베어링사용 전에 24시간 이상 윤활유에 넣어야 합니다. 만약 기름 浸透 (열화) 이 비활성화되어 있다면요.
