| 브랜드 이름: | REPLACEMENT PLAIN BEARINGS |
| 모델 번호: | JFB SL2 그라파이트는 플랜지된 브론즈 부싱을 메웠습니다 |
| 모크: | MATE-TO-ORDER 맞춘 부싱 |
| 가격: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| 지불 조건: | ADVANCE,L/C, 웨스턴 유니온에서 TT |
| 공급 능력: | 표준 공차 부싱 |

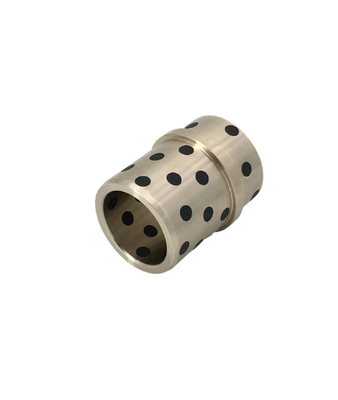

자체 윤활 특성을 특징으로하는 칼라가 장착 된 Oilless 안내 부시는 다양한 산업 응용 분야를 위해 설계된 매우 효율적이고 유지 보수 친화적 인 구성 요소입니다. 오일 윤활이 필요하지 않으면 운영 비용과 유지 보수 요구 사항이 크게 줄어들어 까다로운 환경에 이상적인 선택이됩니다. 칼라 보강재는 부시의 구조적 무결성과 내구성을 향상시켜 높은 하중에서도 안정적이고 안정적인 성능을 보장합니다. 자체 윤활 물질은 원활한 작동과 마찰 감소를 보장하여 전반적인 효율과 수명에 기여합니다.
자체 윤활 부싱-장기 내마모성
안내 및 슬라이드
선택 중에서 선택하십시오본인-윤활오일로 덮인 슬리브 베어링, 드라이 런닝 슬리브 베어링 등을 포함한 부싱.
재료:청동 흑연
사용:칼라가있는 부시 (두 판 사이의 중심), 비 액체 윤활제가있는 청동; 자체 윤활을위한 재료는 유지 보수 요구 사항을 줄입니다.
가이드 Bushes Din 9834 / ISO 9448, 청동, 칼라 표준으로 유지 보수가 없어서#50SP2
고체 청동 베어링은 고체 윤활제로 막힌 고 인장 망간 청동을 사용하여 제조됩니다. 기본 청동 합금 재료는 흑연 (SL2)이 플러그 된 CUZN25AL6FE3MN3입니다. 또한 CUSN5PB5ZN5, CUAL10FE5NI5, CUSN12 및 기타 표준 재료로부터 광범위한 선택적 선택을 제공합니다.
특히 우리 회사는 제트, 프로펠러, 선박, 보트 야드, 해외 플랫폼, 유압 터빈 등과 같은 물 접촉 응용 분야를위한 SL4 솔리드 윤활유를 개발했습니다.
이 제품은 주로 높은 하중 및 중간 속도의 응용에 사용됩니다. 최대 400oC의 온도를 견딜 수 있습니다. 또한 고객의 사양에 따라 이러한 덤불과 접시를 개발할 수있는 능력이 있습니다.
| 구성 및 특성 | ||||||||||||||||
| DG | 소음 | 재료 아니요. 배달 양식1) |
지정 | ASTM 표준 | 비례 중량 | 물리적 특성 (Min.) | ||||||||||
| 기준 | 합금 아니요. |
소음 | ASTM | 밀도 | 0.2% 부담 |
인장 힘 |
부담 | emodulus | 경도 | 애플리케이션 | ||||||
| 상징 | ρ | Δy | ΔT | |||||||||||||
| 단위 | 비율 | 비율 | g/cm³ | MPA | MPA | 비율 | MPA | HB | ||||||||
| 01 | 1705 | 2.1090.01 | cusn7znpb | B 584 | C932 00 | Cu 81-85 SN 6-8 Zn 3-5 PB 5-7 허용됩니다 맥스. 부분 NI 2.0 SB 0.3 |
Cu 81-85 SN 6.3-7.5 Zn 2-4 PB 6-8 ni 1 SB 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | 기준 The 자료 대부분의 응용 프로그램 국제적인 표준화 |
||
| 2.1090.03 | cusn7znpb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | cusn7znpb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CUSN12PB | 아직 표준화되지 않았습니다 | Cu 84-87 SN 11-13 PB 1-2 허용 NI 0.8-1.5 맥스. 부분 NI 2.0 SB 0.2 p 0.2 |
Cu 85-88 SN 10-12 PB 1-1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | 높은 자료 부하 및/또는 부식 스트레스 국제 공격 부분적으로 만 표준화 |
|||
| 2.1061.03 | CUSN12PB | 아직 표준화되지 않았습니다 | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CUSN12PB | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | cual10ni | B 584 | C955 00 | c u min. 75 Al 8.5-11.0 NI 4.0-6.5 FE 3.5-5.5 허용됩니다 맥스. 부분 MN 3.3 |
Cu Min. 78 Al 10-11.5 NI 3-5.5 FE 3-5 MN MAX. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | 재료 극단적 인 하중 및/또는 높음 신랄한 환경 국제적인 표준화 |
||
| 2.0975.02 | cual10ni | b 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | cual10ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | cual10ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CUZN25AL5 | B584 | C863 00 | Cu 60-67 알 3-7 FE 1.5-4 MN 2.5-5 zn 휴식 허용됩니다 맥스. 부분 니 맥스. 3 |
Cu 60-66 Al 5-7.5 FE 2-4 MN 2.5-5 Zn 22-28 니 맥스. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | 재료 가장 높은 하중 없이 부식성 공격. 국제적인 부분적으로 표준화 큰 확장 |
||
| 2.0598.02 | CUZN25AL5 | b 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CUZN25AL5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CUSN12 | 아직 표준화되지 않았습니다 | Cu 84-88 SN 11-13 PB 1 NI 2.0 SB 0.2 p 0.2 |
Cu 85-88 SN 10-12 PB 1-1.5 NI 0.8-1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | 자료 좋은 마모 resis- 텐스. 부식 그리고 해수 저항력 국제적인 부분적으로 표준화 |
|||
| 2.1052.03 | CUSN12 | 아직 표준화되지 않았습니다 | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CUSN12 | 아직 표준화되지 않았습니다 | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1)배달 양식 : .01 = 모래 주조. .02 = 중력 주조. .03 = 원심 캐스팅. .04 = 연속 주조 | ||||||||||||||||
부시 기술 데이터 안내
| 청동 재료 |
Cuzn25al6fe3mn3 +SL2 |
CUSN5PB5ZN5 +SL2 |
cual10fe5ni5 +SL2 |
CUSN12 +SL2 |
|
| Cu% | 나머지 | 85 | 80 | 88 | |
| SN% | - | 5 | - | 12 | |
| PB% | - | 5 | - | - | |
| Zn% | 25 | 5 | - | - | |
| al% | 6 | - | 10 | - | |
| Ni% | - | - | 5 | - | |
| Fe% | 3 | - | 5 | - | |
| Mn% | 3 | - | - | - | |
| 밀도 | 8.2 g/cm3 | 8.8 g/cm3 | 8.5 g/cm3 | 8.8 g/cm3 | |
| 경도 | > HB210 | > HB70 | > HB150 | > HB80 | |
| 맥스. 부하 압력 | 100 N/mm2 | 40 N/mm2 | 50 N/mm2 | 45 N/MM2 | |
| 맥스. 선형 속도 | 0.5 m/s (건조) | 0.4 m/s (건조) | 0.25 m/s (건조) | 0.5 m/s (건조) | |
| 맥스. PV | 1.65 N/mm2 * m/s | 1.00 N/MM2 * m/s | 1.25 N/mm2 * m/s | 1.20 N/MM2 * m/s | |
| 인장 강도 | > 750 N/MM2 | > 200 N/MM2 | > 500 N/MM2 | > 360 N/MM2 | |
| 연장 | > 12 % | > 15 % | > 10 % | > 8 % | |
| 온도 제한 | -40 ~ +300 OC | -40 ~ +250 OC | -40 ~ +400 OC | -40 ~ +300 OC |
제품 표준 : ISO 4379 (DIN 1850 교체)
견고한 윤활제
| 암호 | 재료 | 특징 | 애플리케이션 |
| SL2 | 흑연 복합재 |
낮은 마찰 |
기계에 널리 사용됩니다 |
| SL4 | +MOS2 복합재 |
물에 접촉하는 윤활 |

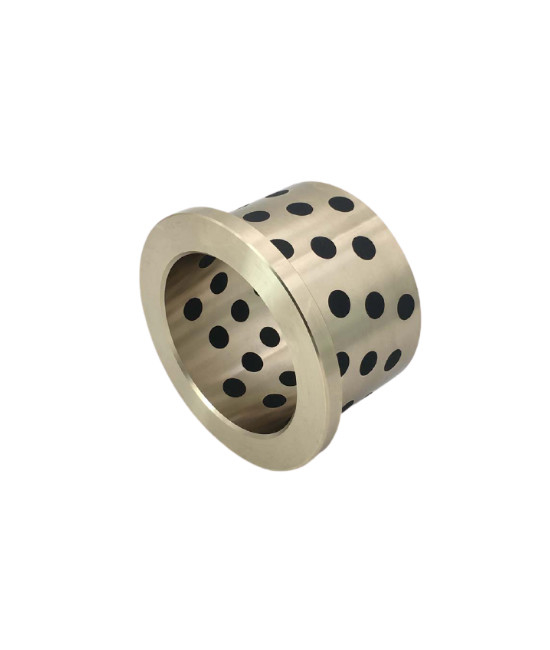

자체 윤활, 고 강성 황동, Cuzn25AL 또는 EQ, 유지 보수 무료 베어링 및 가이드 부시, 견고한 윤활제가있는 청동
항목 번호 동등한 코드 내부 Ø
디외부 Ø
디길이
엘플랜지 F. 티 JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 내장 된 고체 윤활 베어링 메트릭 플랜지 덤불 플랜지 부시, 자체 윤활 항목 번호 동등한 코드 내부 Ø
디외부 Ø
디길이
엘플랜지 F. 티 JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31,520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31,535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31,5 40 40 50 5 내장 된 고체 윤활 베어링 메트릭 플랜지 덤불 플랜지 부시, 자체 윤활 항목 번호 동등한 코드 내부 Ø
디외부 Ø
디길이
엘플랜지 F. 티 JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10
