| 브랜드 이름: | REPLACEMENT PLAIN BEARINGS |
| 모델 번호: | JFB SL2 그라파이트는 플랜지된 브론즈 부싱을 메웠습니다 |
| 모크: | MATE-TO-ORDER 맞춘 부싱 |
| 가격: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| 지불 조건: | ADVANCE,L/C, 웨스턴 유니온에서 TT |
| 공급 능력: | 표준 공차 부싱 |

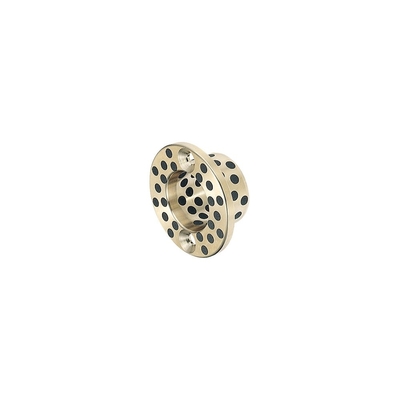

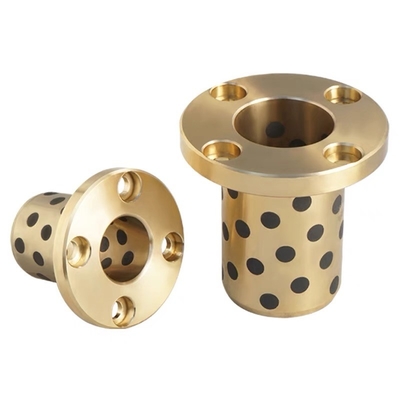

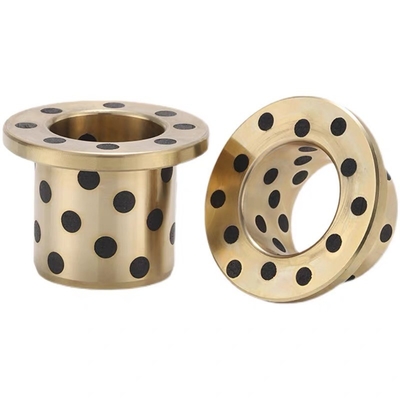

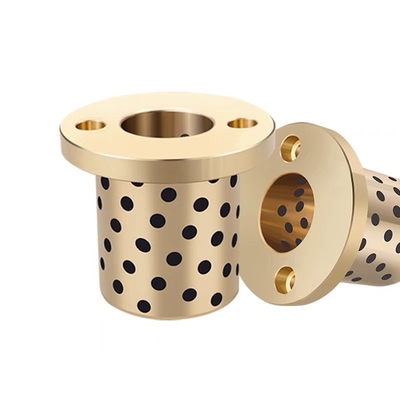

MPKZ30-20 모델과 같은 스러스트 타입 디자인의 구리 합금으로 제작된 무급유 부싱은 뛰어난 내마모성과 자체 윤활성을 제공하는 정밀하게 설계된 부품입니다. 구리 합금을 주요 재료로 사용하여 내구성과 높은 기계적 강도를 보장하므로 고부하 및 고마찰 응용 분야에 적합합니다.
이 부싱의 스러스트 타입 디자인은 스러스트 하중을 효과적으로 처리할 수 있어 회전 또는 왕복 운동 응용 분야에 이상적입니다. 재료의 자체 윤활 특성으로 인해 정기적인 윤활이 필요하지 않아 유지 보수 요구 사항과 운영 비용을 줄일 수 있습니다.
특히 MPKZ30-20 모델은 특정 산업 응용 분야의 요구 사항을 충족하도록 맞춤화되었습니다. 치수와 공차는 완벽한 적합성과 최적의 성능을 보장하기 위해 신중하게 제어됩니다. 기계, 펌프, 모터 또는 기타 산업 장비에 사용되는 경우, 이 부싱은 마찰과 마모를 줄이는 데 도움이 되는 부드럽고 효율적인 작동 표면을 제공합니다.
전반적으로 MPKZ30-20 모델과 같은 스러스트 타입 디자인의 구리 합금으로 제작된 무급유 부싱은 무급유, 자체 윤활 부품이 필요한 산업 응용 분야에 비용 효율적이고 오래 지속되는 솔루션입니다.
| 부품 번호 | - | L |
| MPGZ10 MPSZ12 MPKZ16 |
- - - |
15 15 20 |
| 부품 번호 | L | Dr6 | H | t | 하우징 직경 (권장 치수) | |||||||||||||||
| 유형 | dE7 | 참조 치수 | 공차 (H7) | |||||||||||||||||
| MPGZ (표준) |
6 | +0.032 +0.020 |
10 | 12 | 12 | +0.034 +0.023 |
22 | 3 | 12 | + 0.018 0 |
||||||||||
| 8 | +0.040 +0.025 |
10 | 12 | 15 | 14 | 25 | 14 | |||||||||||||
| 10 | 10 | 12 | 15 | 20 | 16 | 16 | ||||||||||||||
| 12 | +0.050 +0.032 |
10 | 12 | 15 | 20 | 25 | 18 | 30 | 18 | |||||||||||
| 13 | 12 | 15 | 20 | 25 | 19 | +0.041 +0.028 |
19 | + 0.021 0 |
||||||||||||
| 15 | 12 | 15 | 20 | 25 | 21 | 35 | 21 | |||||||||||||
| 16 | 12 | 15 | 20 | 25 | 30 | 22 | 22 | |||||||||||||
| 18 | 14 | 20 | 25 | 30 | 35 | 24 | 40 | 24 | ||||||||||||
| 20 | +0.061 +0.040 |
14 | 20 | 25 | 30 | 35 | 40 | 28 | 45 | 5 | 28 | |||||||||
| 25 | 14 | 20 | 25 | 30 | 35 | 40 | 33 | +0.050 +0.034 |
50 | 33 | + 0.025 0 |
|||||||||
| 30 | 20 | 25 | 30 | 35 | 40 | 38 | 55 | 38 | ||||||||||||
| 35 | +0.075 +0.050 |
20 | 25 | 30 | 35 | 40 | 44 | 65 | 44 | |||||||||||
| 40 | 25 | 30 | 35 | 40 | 45 | 50 | 50 | 70 | 7 | 50 | ||||||||||
| 50 | 30 | 35 | 40 | 45 | 50 | 60 | 62 | +0.060 +0.041 |
90 | 8 | 62 | + 0.030 0 |
||||||||
| 부품 번호 | L | Dm6 | MPSZ | MPKZ | 하우징 직경 (권장 치수) |
||||||||||||||||||||||||
| H | 장착 구멍 | t | H | 장착 구멍 | 액세서리: 육각 소켓 로우 헤드 캡 나사 |
t | |||||||||||||||||||||||
| 유형 | dF7 | P.C.D | d1 | d2 | h | 플랫 헤드 카운터싱크 나사 |
P.C.D | d1 | d2 | h | 참조 치수 | 공차 (H7) | |||||||||||||||||
| MPSZ (플랫 헤드 카운터싱크 나사 구멍) MPKZ (로우 헤드 나사 구멍) |
6 | +0.022 +0.010 |
10 | 12 | 10 | +0.015 +0.006 |
25 | 15 | 8.5 | 3.5 | 2.5 | M3 | 3 | 25 | 17 | 6 | 3.5 | 2.2 | M3-10x2 개. | 4 | 10 | + 0.015 0 |
|||||||
| 8 | +0.028 +0.013 |
12 | 15 | 12 | +0.018 +0.007 |
28 | 18 | 27 | 19 | 12 | + 0.018 0 |
||||||||||||||||||
| 10 | 12 | 15 | 20 | 14 | 30 | 20 | 29 | 21 | 14 | ||||||||||||||||||||
| 12 | +0.034 +0.016 |
12 | 15 | 20 | 18 | 40 | 28 | 36 | 26 | 7.5 | 4.5 | 3 | M4-12x2 개. | 5 | 18 | ||||||||||||||
| 15 | 12 | 15 | 20 | 21 | +0.021 +0.008 |
50 | 35 | 39 | 29 | M4-12x4 개. | 21 | + 0.021 0 |
|||||||||||||||||
| 16 | 12 | 15 | 20 | 25 | 30 | 22 | 40 | 30 | 22 | ||||||||||||||||||||
| 18 | 20 | 25 | 30 | 24 | 42 | 32 | 24 | ||||||||||||||||||||||
| 20 | +0.041 +0.020 |
20 | 25 | 30 | 35 | 40 | 28 | 13 | 6 | 3.5 | M5 | 5 | 49 | 38 | 9 | 5.5 | 3.7 | M5-16x4 개. | 6 | 28 | |||||||||
| 25 | 20 | 25 | 30 | 35 | 40 | 33 | +0.025 +0.009 |
55 | 40 | 54 | 43 | 33 | + 0.025 0 |
||||||||||||||||
| 30 | 20 | 25 | 30 | 35 | 40 | 38 | 60 | 45 | 63 | 50 | 11 | 6.6 | 4.2 | M6-20x4 개. | 8 | 38 | |||||||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | 35 | 40 | 44 | 70 | 52 | 69 | 56 | 44 | |||||||||||||||||
| 40 | 25 | 30 | 35 | 40 | 45 | 50 | 80 | 60 | 16 | 7 | 4.5 | M6 | 7 | 82 | 66 | 14 | 9 | 5.2 | M8-25x4 개. | 10 | 50 | ||||||||
| 50 | 30 | 35 | 40 | 45 | 62 | +0.030 +0.011 |
100 | 75 | 8 | 94 | 78 | 62 | + 0.030 0 |
||||||||||||||||
| 부싱 재질 | 흑연 함침 황동 | 최대 허용 PV 값 범위(N/mm2•m/s) | 1.1 ~ 2.0 | 최대 허용 PV 값(N/mm2•m/s) | 1.65 |
|---|---|---|---|---|---|
| 최대 허용 하중(N/mm2) | 29 | 최대 허용 속도(m/s) | 0.5 | 장착 구멍 적합 | H7 |
| 작동 온도 범위(℃) | -40::150 |
| 청동 재료 |
CuZn25Al6Fe3Mn3 +SL2 |
CuSn5Pb5Zn5 +SL2 |
CuAl10Fe5Ni5 +SL2 |
CuSn12 +SL2 |
|
| Cu% | 나머지 | 85 | 80 | 88 | |
| Sn% | -- | 5 | -- | 12 | |
| Pb% | -- | 5 | -- | -- | |
| Zn% | 25 | 5 | -- | -- | |
| Al% | 6 | -- | 10 | -- | |
| Ni% | -- | -- | 5 | -- | |
| Fe% | 3 | -- | 5 | -- | |
| Mn% | 3 | -- | -- | -- | |
| 밀도 | 8.2 g/cm3 | 8.8 g/cm3 | 8.5 g/cm3 | 8.8 g/cm3 | |
| 경도 | >HB210 | >HB70 | >HB150 | >HB80 | |
| 최대 하중 압력 | 100 N/mm2 | 40 N/mm2 | 50 N/mm2 | 45 N/mm2 | |
| 최대 선형 속도 | 0.5 m/s(건조) | 0.4 m/s(건조) | 0.25 m/s(건조) | 0.5 m/s(건조) | |
| 최대 PV | 1.65 N/mm2 * m/s | 1.00 N/mm2 * m/s | 1.25 N/mm2 * m/s | 1.20 N/mm2 * m/s | |
| 인장 강도 | >750 N/mm2 | >200 N/mm2 | >500 N/mm2 | >360 N/mm2 | |
| 신율 | >12 % | >15 % | >10 % | >8 % | |
| 온도 제한 | -40 ~ +300 oC | -40 ~ +250 oC | -40 ~ +400 oC | -40 ~ +300 oC |
제품 표준: ISO 4379 (DIN 1850 대체)
고체 윤활제
| 코드 | 재료 | 특징 | 응용 분야 |
| SL2 | 흑연 복합재 |
낮은 마찰 |
기계에 널리 사용됨 |
| SL4 | +MoS2 복합재 |
물 접촉 윤활 |
