| 브랜드 이름: | viiplus Self-lubricating composite bearing |
| 모델 번호: | 베어링을 자가 윤할하는 고성능 자동 발매기 무오일 |
| 모크: | 협상하다 |
| 가격: | negotiate |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | L/C (신용장), 전신환, 웨스턴 유니온 |
플랜지 사이즈의 POM(폴리옥시메틸렌)으로 제작된 Kx 오일리스 부싱 슬리브는 다양한 산업 분야에서 뛰어난 성능을 발휘하도록 설계된 자체 윤활 부품입니다. 아세탈이라고도 알려진 POM은 내구성이 뛰어나고 내마모성이 뛰어나 우수한 기계적 특성과 안정성을 제공하는 소재입니다.
이 부싱 슬리브의 플랜지 디자인은 추가적인 지지력과 안정성을 제공하여 하우징 내에서 안전하게 고정될 수 있도록 합니다. 이는 하중 지지 능력을 향상시킬 뿐만 아니라 부싱의 전반적인 신뢰성과 성능에도 기여합니다.
POM 소재의 자체 윤활 특성은 외부 윤활의 필요성을 크게 줄여 유지 보수를 단순화하고 부싱 슬리브의 수명을 연장합니다. 이 기능은 정기적인 윤활이 어렵거나 비실용적인 응용 분야에서 특히 유용합니다.
Kx 오일리스 부싱 슬리브는 펌프, 모터, 기어박스를 포함한 광범위한 기계 및 장비에 사용하기에 적합합니다. 고품질 구조와 재료는 높은 하중과 속도에서도 부드럽고 안정적인 작동을 보장합니다.
요약하면, 플랜지 사이즈의 POM으로 제작된 Kx 오일리스 부싱 슬리브는 다양한 산업 환경에서 뛰어난 성능과 내구성을 제공하는 견고하고 신뢰할 수 있는 부품입니다. 자체 윤활 특성과 플랜지 디자인이 결합되어 최적의 지지력, 안정성 및 윤활을 제공하여 까다로운 응용 분야에 이상적인 선택입니다.
이 부싱에는 소량의 윤활제가 필요합니다(일반 베어링 윤활용으로 설계된 모든 그리스 또는 오일). POM 부싱은 우수한 슬라이딩 특성을 가지며 회전 및 왕복 운동에 적합합니다. 마찰 계수가 낮고, 가장자리 하중에 대한 민감도가 낮으며, 우수한 댐핑 특성을 가지고 있습니다. 후가공이 가능합니다. 재윤활 간격이 길어 유지 보수가 적습니다.
이 재료는 제한된 윤활 상태에서 반건식 마찰 작업 조건에 맞게 설계되었습니다. 슬라이딩 표면에는 정기적으로 배열된 원형 홈이 형성되어 조립 시 한 번 충분한 윤활제로 채워집니다. 슬라이딩 재료는 소결 강철 기판 위에 다공성 청동에 고정된 폴리아세탈로 구성됩니다.
KX 바이메탈 스트립은 청동 중간층 위에 0.25mm 두께의 폴리아세탈 층을 가지고 있어 필요한 경우 가공할 수 있습니다. 우수한 적합성을 가지고 있어 가장자리 압력에 대한 저항력이 있지만 건식 작업에는 적합하지 않습니다.
마찰 계수는 처음 그리스로 윤활할 때 낮고 그 후 증가합니다. KX 바이메탈 벨트의 슬라이딩 수명이 기본 윤활 공급으로 충분하지 않은 경우 반복적인 재윤활을 통해 늘릴 수 있습니다. KX 바이메탈 벨트 제품은 우수한 슬라이딩 특성을 가지고 있습니다.
작동 온도 범위는 -40 ~ +110°C이며, 단기적으로는 +130°C까지 가능합니다.
POM 부싱은 PM...,PCM...M, PAP...P20, GLY.AB..., MX..., SF-2...로 표시된 부싱과 동일합니다.
매개변수
내경(mm)
14
외경(mm)
16
폭(mm)
15
온도 범위 °C
-40..+250
마찰 계수 µ
0.04-0.12
동적 하중 N/mm2
120
정적 하중 N/mm2
250
허용 슬라이딩 속도 m/s
2.0
샤프트 공차
h7-h8
본체 공차
H7
샤프트 표면 거칠기 Ra µm
0-0.8
샤프트 경도 HB
150-600
POM 부싱 사이즈 차트
POM 부싱이라고도 하는 POM 기반 슬리브 베어링, 경계 윤활 베어링, 무급유 베어링, 건식 베어링, POM 베어링 및 POM 코팅 건식 슬리브. 핀과 유사한 재료 구조를 가지고 있습니다. 차이점은 POM 코팅 층에 있습니다.

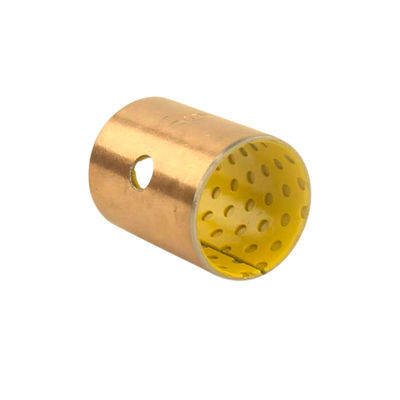

노란색 POM 복합 부싱은 당사의 표준 품목입니다. 이 유형의 자체 윤활 베어링은 다른 부싱과 동일한 재료 구조를 가지고 있습니다.
1. POM 0.3~0.5mm.
2. 다공성 청동 0.2~0.3mm.
3. 강철 지지대 0.4~2.2mm.
4. 구리 도금 0.008mm.
| POM 분할 부싱 베어링 사양 - POM 유형 | |
| 참조 | POM 부시 |
| 브랜드 | Viiplus |
| 내경 | 20mm |
| 외경 | 23mm |
| 폭 | 15mm |
| 유형 | 베어링 |
| 무게(KG) | 0.0001 |
· 우수한 하중 지지 능력 및 내마모성
· 선형, 진동 및 회전 운동에 적합
· 비교적 높은 하중과 낮은 속도에서 최적의 성능
· 무연 소켓은 환경 보호 요구 사항을 충족할 수 있습니다.
노란색 pom 복합 자체 윤활 베어링은 섬유 기계, 자동 부품, 자동차 섀시, 단조 기계, 야금 등과 같이 무연이 허용되지 않는 기계에 널리 사용됩니다.
| 하중 용량 | 70N/mm2 | |
| 마찰 값 | 0.05 ~ 0.25 µ | |
| 온도 | -40 ~ +130 [ °C ] | |
| 최대 Pv(오일 조건) | 22N/mm2 .m/s | |
| 최대 속도 | 2.5m/s | |
1. 슬라이딩 층 POM(윤활 홈 포함 또는 없음, 가공용)
2. 다공성 청동 소결
3. 강철 백
| 작동 성능 | |
| 건조 | 불량 |
| 오일 윤활 | 양호 |
| 그리스 윤활 | 매우 양호 |
| 수분 윤활 | 불량 |
| 공정 유체 윤활 | 불량 |
| 일반 | 단위 | 값 | |
| 최대 하중, p |
정적 |
N/mm2 |
140 140 |
| 작동 온도 |
최소 |
°C |
- 40 130 |
| 선형 열팽창 계수 | 표면에 평행 | 10-6/K | 11 |
| 표면에 수직 | 10-6/K | 29 |
| 그리스 윤활 | ||
| 최대 슬라이딩 속도, U | m/s | 2.5 |
| 최대 pU 계수 | N/mm2x m/s | 2.8 |
| 마찰 계수 | 0.06 – 0.12 |
| 권장 사항 | |||
| 샤프트 표면 거칠기, Ra | µm | ≤ 0.4 | |
| 샤프트 표면 경도 |
일반 |
HB |
> 200 > 350 |

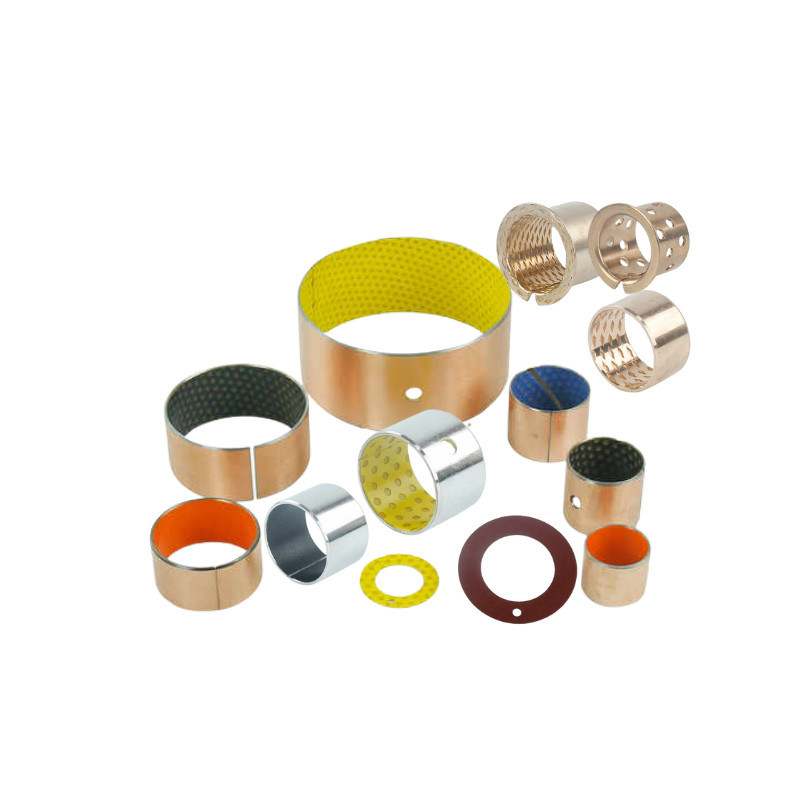

표준 치수로 제공되는 베어링 형태
주문 제작된 미터법 베어링 및 인치 부싱: 특수 치수의 표준 부싱 형태, 반 부싱, 스탬핑으로 얻은 특수 모양, 위치 노치, 윤활 구멍 및 가공 홈이 있는 베어링, 맞춤형 부싱 디자인
| d | D | ( 샤프트 직경) | (하우징 보어 H7) |
벽 두께 |
(구멍 직경) | f₁ | f₂ | L040 | ||||||||||
| 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |||||||||
| 최소. | 최대. | |||||||||||||||||
| 10 | 12 | 10 | 12 | 0.955 | 0.980 | 4 | 0.5 | 0.3 | 1010 | 1015 | 1020 | |||||||
| 12 | 14 | 12 | 14 | 4 | 1210 | 1212 | 1215 | 1220 | ||||||||||
| 14 | 16 | 14 | 16 | 4 | 1412 | 1415 | 1420 | |||||||||||
| 15 | 17 | 15 | 17 | 4 | 1512 | 1515 | 1520 | 1525 | ||||||||||
| 16 | 18 | 16 | 18 | 4 | 1615 | 1620 | 1625 | |||||||||||
| 18 | 20 | 18 | 20 | 4 | 1815 | 1820 | 1825 | |||||||||||
| 20 | 23 | 20 | 23 | 1.445 | 1.475 | 4 | 0.8 | 0.4 | 2015 | 2020 | 2025 | 2030 | ||||||
| 22 | 25 | 22 | 25 | 6 | 2215 | 2225 | ||||||||||||
| 25 | 28 | 25 | 28 | 6 | 2220 | 2525 | 2530 | |||||||||||
| 28 | 32 | 28 | 32 | 1.935 | 1.970 | 6 | 1.0 | 0.5 | 2220 | 2830 | ||||||||
| 30 | 34 | 30 | 34 | 6 | 3020 | 3025 | 3030 | 3040 | ||||||||||
| 35 | 39 | 35 | 39 | 6 | 3520 | 3530 | 3535 | 3540 | ||||||||||
| 40 | 44 | 40 | 44 | 8 | 4020 | 4030 | 4040 | 4050 | ||||||||||
| 45 | 50 | 45 | 50 | 2.415 | 2.460 | 8 | 1.2 | 0.6 | 4520 | 4530 | 4540 | 4545 | 4550 | |||||
| 50 | 55 | 50 | 55 | 8 | 5030 | 5040 | 5050 | |||||||||||
| 55 | 60 | 55 | 60 | 8 | 5530 | 5540 | 5550 | |||||||||||
| 60 | 65 | 60 | 65 | 8 | 6030 | 6040 | 6050 | |||||||||||
