| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 오일레스 부싱 |
| 모크: | 협상 가능 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환 |
| 공급 능력: | 중국, 제조업체, 공급자, 공장, 도매, 금속 저널 베어링, PTFE 자기 윤활 베어링, 복합 추진 베어링, 복합 자기 윤활 베어링,그래피트 합금 베어링, 플랜지 주사철 베어 |

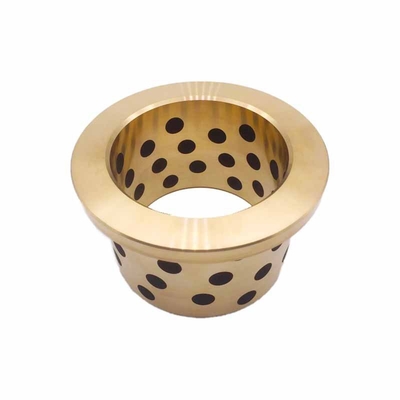

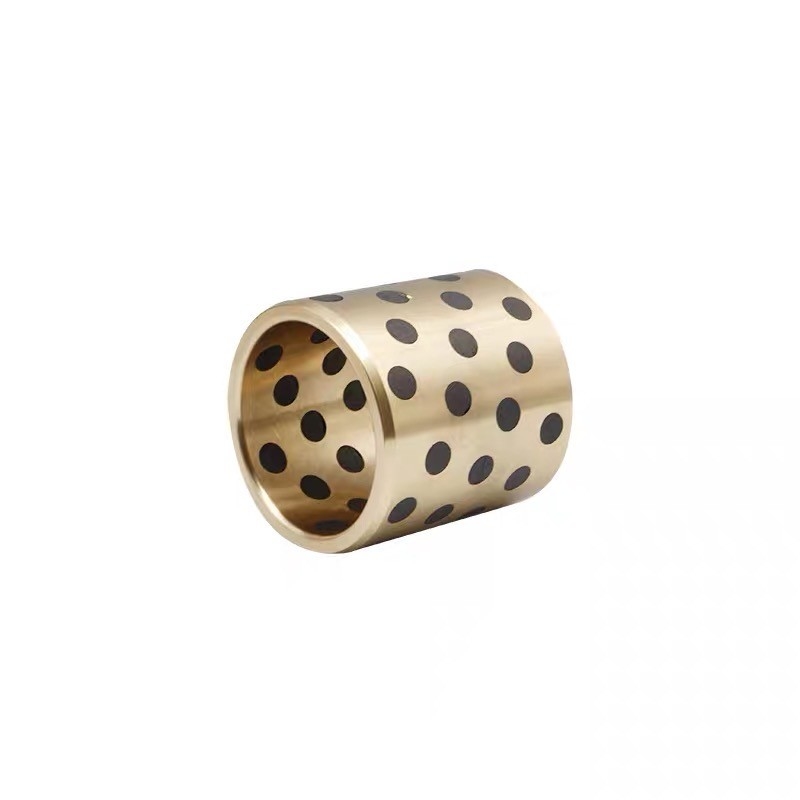

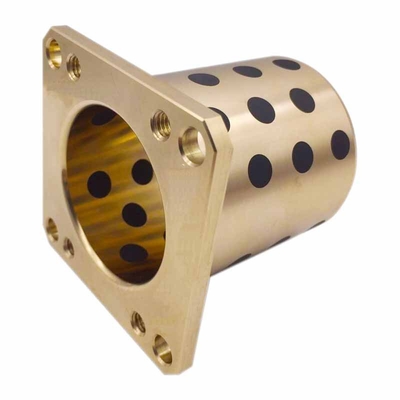

B50 청동 케이스 그래파이트 네스트 베어링 부싱 오일리스는 윤활이 필요 없는 다양한 산업용 애플리케이션에서 사용하도록 설계된 고성능 구성 요소입니다. 내구성 있는 B50 청동으로 제작된 이 부싱은 뛰어난 내마모성과 기계적 강도를 제공하여 극한 조건에서도 안정적인 성능을 보장합니다.
이 부싱의 고유한 특징은 내재적인 윤활 특성을 제공하는 그래파이트 네스트를 통합한 것입니다. 이 자체 윤활 설계는 정기적인 윤활의 필요성을 없애고 유지 관리 요구 사항과 운영 비용을 크게 줄입니다. 그래파이트 네스트는 또한 마찰과 열 발생을 줄이는 데 기여하여 부싱의 성능과 수명을 더욱 향상시킵니다.
B50 Bronze Case With Graphite Nests Bearing Bushing Oilless의 정밀 제조는 다양한 응용 분야에서 완벽한 핏과 최적의 성능을 보장합니다. 자동차 시스템, 기계 또는 기타 산업 장비에 사용되는 이 부싱은 회전 어셈블리의 내마모성과 윤활 특성을 향상시키기 위한 안정적이고 비용 효율적인 솔루션을 제공합니다.
요약하자면, B50 Bronze Case With Graphite Nests Bearing Bushing Oilless는 윤활이 필요 없는 작동과 뛰어난 내마모성이 필요한 산업용 어플리케이션에 탁월한 선택입니다. 내구성 있는 구조, 자체 윤활 설계, 정밀 제조로 다양한 산업 환경에서 신뢰할 수 있는 구성 요소가 되었습니다.
솔리드 윤활제 청동 부싱
저속 중하중용 B50 청동 케이스 그래파이트 네스트 베어링 부싱
솔리드 윤활제 청동 부싱이 있는 BG 부싱 베어링
1610 16/22x10 청동 케이스 그래파이트 네스트 베어링 부싱
전문 고객 서비스가 포함된 B50 청동 주조 그래파이트 베어링 부싱
온라인 판매용 주조 청동 C93200 슬리브(플레인) 베어링
건설:
고체 흑연 기반 윤활제는 슬라이딩 표면의 25~35%에 청동 매트릭스에 통합됩니다.
작동 모드: -100°C; +500°C
적용 분야:
저속에서, 특히 습하고 부식성 환경에서 장기간 무거운 하중을 받는 경우
화학, 유리 및 제지 산업을 위한 장비
산업용로, 압연 및 주조 기계
금속 분말 야금용 굴삭기, 도개교, 흡입 준설선. 다공성 금속
주조 청동 C93200 슬리브(플레인) 베어링 온라인 판매
합금재료
| 모델 | 제이디비-1 | 제이디비-2 | 제이디비-3 | 제이디비-4 | 제이디비-5 | ||
|---|---|---|---|---|---|---|---|
| 등급 중국 브랜드 GB1776-87 |
ZCuZn25 AI6철3망간3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | 강철+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| 국제적인 ISO1338 |
GCuZn25 AI6철3망간3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | 강철+CuSn6Zn6Pb3Fe3Ni5 | - | 비1 |
| 독일 소음 |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | 강철+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| 일본어 일본 |
HBsC4 | 기원전6 | AIBC3 | BC3 | 기원전6 | FC250 | SUJ2 |
| 미국 ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | 40학년 | 52100 |
| 영국 표준 | HTB2 | 엘지2 | AB1 | PB4 | 엘지2 | - | - |
재료 합금 화학성분
| 화학 원소 | 제이디비-1 | 제이디비-2 | 제이디비-3 | 제이디비-4 | 제이디비-5 | ||
|---|---|---|---|---|---|---|---|
| 구리( % ) | 나머지 | 나머지 | 나머지 | - | - | ||
| 주석( % ) | - | 6 | - | 10 | 6 | - | - |
| 아연( % ) | 25 | 6 | - | - | 6 | - | - |
| 니켈( % ) | - | - | - | - | - | - | - |
| 인공지능(%) | 6 | - | 10 | - | - | - | - |
| 철(Fe) ( % ) | 3 | - | 3 | - | - | 나머지 | 나머지 |
| 망간( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| 크레( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| 씨( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| 시( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| 납( % ) | - | 3 | - | - | 3 | - | - |
기술적 매개변수
| 성능 | 제이디비-1 | 제이디비-2 | 제이디비-3 | 제이디비-4 | 제이디비-5 | ||
|---|---|---|---|---|---|---|---|
| 최대하중 P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
| 최대속도 V(m/s) | 건조0.4 오일5 | 2 | 2 | 0.5 | 0.1 | ||
| 최대 PV ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| 밀도 ρ(g/cm2sup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| 인장강도(N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| 신장률( % ) | > 10 | > 4 | > 10 | - | - | ||
| 경도(HB) | > 210 | > 80 | > 80 | > 160 | 강도>55 | ||
| 최대온도(℃) | 300 | 350 | 300 | 400 | 350 | ||
| 마찰계수 ( μ ) | 오일 윤활 : 0.03 | 마찰(건조): 0.16 | |||||
표준 흑연 플러그 청동 슬리브 부싱은 베어링 매트릭스의 금속 마찰 표면에 적절한 크기와 질서 있는 배열의 캐비티를 열고, 캐비티에 고유한 자체 윤활 특성을 지닌 성형 고체 윤활제를 삽입합니다(고체 윤활제 면적은 일반적으로 마찰 면적의 25% -35%). 자체 윤활 베어링으로 제작됩니다.
표준 흑연 플러그 청동 슬리브 부싱의 기본 바디는 베어링 자체의 작업 조건에 따라 결정해야 합니다. 일반적으로 사용되는 재료는 고강도 황동, 주석 청동, 주조 등입니다. 두 가지 주요 유형의 임베디드 솔리드 윤활 재료가 있는데, 하나는 천연 흑연, 인조 흑연 및 MoS2 합성이고 다른 하나는 매트릭스로 합성됩니다. 베어링 자체의 작동 조건에 따라 다양한 금속 기판과 임베디드 솔리드 윤활제를 결합하면 제품이 다양한 온도, 하중, 동작 및 미디어 작동 조건의 특수 요구 사항을 충족하는 동시에 안정적이고 신뢰할 수 있는 작동을 보장할 수 있습니다.
| 고체 윤활제 | ||
| 윤활유 | 특징 | 일반적인 응용 프로그램 |
| SL1 그래파이트+추가 | 우수한 내화학성 및 낮은 마찰력. 온도 한계 400℃ | 일반 기계 및 대기압용 제품군 |
| SL4 +첨가제 | 마찰이 가장 적고 물 윤활성이 좋으며 온도 한계 300℃ | 선박, 유압 터빈, 가스터빈 등 |
오일리스 부싱은 오일 없이 고체 윤활제를 통합한 것으로, 고체 윤활제가 본체에 균일하게 통합된 새로운 유형의 고체 구리 합금입니다.
이는 오일 필름에 따라 윤활이 이루어지는 일반적인 베어링의 한계를 깨뜨립니다.
따라서 고온, 잦은 사용, 부식 방지 또는 석유 수입이 어려운 경우에 적합합니다.
경도와 마모마찰 성능이 모두 두 배로 향상되었습니다.
현재 이 기술은 연속 주조기, 금속조직학의 강철 롤러, 광물 기계, 선박, 증기 터빈, 유압 터빈, 플라스틱 사출 성형기 등에 널리 응용되고 있습니다.
오일리스 플랜지 슬리브 베어링 부싱, JDB 소재는 다음과 같이 만들어졌습니다.특수 고체 윤활제가 포함된 강력한 주조 청동 기반 금속. 높은 하중을 견뎌내는 기본 금속과 고체 윤활제가 자체 윤활을 제공합니다. 오일리스 플랜지 슬리브 베어링 부싱은 다음을 보여줍니다.우수한 성능매우 높거나 낮은 온도와 낮은 속도의 조건에서 사전 윤활 없이. 이 재료는 다음을 제공합니다.유지 보수가 필요 없음베어링 솔루션은 특히 고하중, 간헐적 또는 진동 운동에 적합합니다.
오일리스 플랜지 슬리브 베어링 부싱은 오일을 주입할 수 없는 건조, 고온, 고압, 부식성, 물 또는 기타 화학적 환경에서 사용할 수 있습니다.
오일리스 플랜지 슬리브 베어링 부싱은 자동차 생산 라인, 수처리 엔지니어링, 댐 게이트, 플라스틱 산업, 연속 주조 기계, 야금 산업의 강철 롤러, 광물 기계, 선박 터보 발전기, 유압 터빈 및 사출 성형 기계에 널리 사용됩니다.
오일리스 부싱- 선택, 구성, 주문. Viiplus는 정시에 배송하고 공정한 가격을 제공합니다.
당사의 오일리스 부싱은 윤활을 쉽게 제공할 수 없는 프로젝트나 기존 윤활제가 탄화될 수 있는 프로젝트에 완벽한 솔루션입니다.
문의하기 - 오일리스 부싱 공급업체
오일리스 부싱 베어링 카탈로그에 대한 문의나 요청은 오늘 연락주세요!
(흑연이 포함된 청동)
오일리스 부싱, 또는 보다 일반적으로 슬라이딩 베어링 및 슬라이드 베어링은 베어링 표면만 있고 롤링 요소가 없는 가장 간단한 유형의 베어링입니다.
오일리스 부싱볼 베어링 또는 주기적 윤활이 필요 없는 "링"을 의미할 수 있습니다. 분말 흑연과 같은 윤활제가 베어링이 만들어진 재료에 통합되어 있기 때문입니다. 이러한 것은 내장형 흑연 청동 부싱이라고도 하며 벽/표면에 20-25%의 흑연 인서트가 있어 항상 윤활을 제공하고 마찰 계수도 줄입니다.
이러한 무오일 부싱은 오염 위험이 있는 건조한 환경, 습도가 높은 습한 환경 및 베어링이 접근하기 어려운 위치에 있는 환경의 경우에 적합합니다.
저희는 오일리스 부싱의 선도적 제조업체이자 공급업체이며, 저희 제품은 우수한 품질로 만들어집니다.
오일리스 청동 부싱은 견고한 구리 합금으로 만들어진 새로운 유형으로, 고체 윤활제 하우징에 균일하게 내장되어 있습니다.
오일리스 부싱은 고온, 고하중, 부식 또는 오일이 유입되기 어려운 장소에 적합합니다.
필요한 ID, OD, 길이로 부품 번호를 지정하세요. (예: ID는 50mm, OD는 62mm, 길이는 50mm입니다.)
- 오일리스 청동 부싱 - 구리 합금 스트레이트, 표준
재료: 고장력 황동 합금
고체 윤활제 내장
●오일리스 부싱은 윤활이 필요 없이 사용 가능합니다.
●오일리스 부싱 고하중, 저속 운전에서 높은 성능을 발휘합니다.
●오일리스 부싱 왕복 운동, 진동, 빈번한 시동 및 정지 등 오일 필름이 거의 생성되지 않는 적용 분야에서 뛰어난 내마모성을 발휘합니다.
●오일리스 부싱은 내화학성, 내식성이 뛰어납니다.
●표준 오일리스 부싱 제품은 다양한 크기로 제공됩니다.
| 밀도 | 8.2g/cm3 | |
| 인장 강도 | >=755N/mm2 | |
| 안티컴팩트 인내력 | >=400~500KJ/m3 | |
| 경도 | >=200헤비 | |
| 최대 하중 압력 | 100N/mm2 | |
| 속도 제한 | 0.5m/초 | |
| PV값 제한 | 1.65N/mm2.m/초 | |
| 마찰계수 | 오일 윤활 | 0.03 |
| 건조 마찰 | 0.16 | |
| 작동 온도 | -40~+300°C |
오일 프리 부싱 - 그래파이트 청동 부싱 제품 - 구리 합금 스트레이트, 표준 시리즈의 유형/치수/사양을 확인하세요.
| 오일리스 부싱 타입 | 똑바로 | 금속 유형 | 고장력 황동 합금 |
| 내경 d(Ø) | 50 | 외경 D(Ø) | 62 |
| 전체 길이 L(mm) | 50 | 최대 허용 PV 값 범위(N/mm)2•초) | 1.1~2.0 |
| 최대 허용 PV 값(N/mm2•초) | 1.16 | 최대 허용 하중(N/mm2) | 20.3 |
| 최대 허용 속도(m/s) | 0.35 | 장착 구멍이 맞습니다 | H7 |
| 작동 온도 범위(°C) | -40～150 | 작동 온도 범위(윤활되지 않음) 최소 | -40 |
| 작동 온도 범위(윤활되지 않음) 최대 | 150 | 작동 온도 범위(일반) 최소 | -40 |
| 작동 온도 범위(일반) 최대 | 200 | - | - |
| 제품 | 크기 및 용인 |
길이(L-0.1 -0.3) | |||||||||||
| 흐느낌 | 내부에 지름 |
밖의 지름 |
8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | ||
| 디에프7 | 디엠6 | ||||||||||||
| 8 | +0.028 +0.013 |
12 | +0.018 +0.007 |
● | ● | ● | ● | ||||||
| 10 | 〃 | 14 | 〃 | ● | ● | ● | ● | ● | |||||
| 12 | +0.034 +0.016 |
18 | 〃 | ● | ● | ● | ● | ● | ● | ● | |||
| 13 | 〃 | 19 | +0.021 +0.008 |
● | ● | ● | |||||||
| 14 | 〃 | 20 | 〃 | ● | ● | ● | ● | ● | ● | ||||
| 15 | 〃 | 21 | 〃 | ● | ● | ● | ● | ● | ● | ● | |||
| 16 | 〃 | 22 | 〃 | ● | ● | ● | ● | ● | ● | ● | ● | ||
| 18 | 〃 | 24 | 〃 | ● | ● | ● | ● | ● | ● | ||||
| 20 | +0.041 +0.020 |
28 | 〃 | ● | ● | ● | ● | ● | ● | ||||
| 20 | 〃 | 30 | 〃 | ● | ● | ● | ● | ● | |||||
| 25 | 〃 | 33 | +0.025 +0.009 |
● | ● | ● | ● | ● | |||||
| 25 | 〃 | 35 | 〃 | ● | ● | ● | ● | ||||||
| 30 | 〃 | 38 | 〃 | ● | ● | ● | |||||||
| 30 | 〃 | 40 | 〃 | ● | ● | ● | ● | ||||||
| 31.5 | +0.050 +0.025 |
40 | 〃 | ● | |||||||||
| 35 | 〃 | 44 | 〃 | ● | |||||||||
| 35 | 〃 | 45 | 〃 | ● | ● | ● | ● | ||||||
| 40 | 〃 | 50 | 〃 | ● | ● | ● | ● | ||||||
| 40 | 〃 | 55 | +0.030 +0.011 |
● | ● | ||||||||
| 45 | 〃 | 55 | 〃 | ● | ● | ||||||||
| 45 | 〃 | 56 | 〃 | ● | ● | ||||||||
| 45 | 〃 | 60 | 〃 | ● | ● | ||||||||
| 50 | 〃 | 60 | 〃 | ● | ● | ||||||||
| 50 | 〃 | 62 | 〃 | ● | ● | ||||||||
| 50 | 〃 | 65 | 〃 | ● | |||||||||
| 55 | +0.060 +0.030 |
70 | 〃 | ||||||||||
| 60 | 〃 | 74 | 〃 | ||||||||||
| 60 | 〃 | 75 | 〃 | ● | ● | ||||||||
| 63 | 〃 | 75 | 〃 | ||||||||||
| 65 | 〃 | 80 | 〃 | ||||||||||
| 70 | 〃 | 85 | +0.035 +0.013 |
||||||||||
| 70 | 〃 | 90 | 〃 | ||||||||||
| 75 | 〃 | 90 | 〃 | ||||||||||
| 75 | 〃 | 95 | 〃 | ||||||||||
| 80 | 〃 | 96 | 〃 | ||||||||||
| 80 | 〃 | 100 | 〃 | ||||||||||
| 90 | +0.071 +0.036 |
110 | 〃 | ||||||||||
| 100 | 〃 | 120 | 〃 | ||||||||||
| 110 | 〃 | 130 | +0.040 +0.015 |
||||||||||
| 120 | 〃 | 140 | 〃 | ||||||||||
| 125 | +0.083 +0.043 |
145 | 〃 | ||||||||||
| 130 | 〃 | 150 | 〃 | ||||||||||
| 140 | 〃 | 160 | 〃 | ||||||||||
| 150 | 〃 | 170 | 〃 | ||||||||||
| 160 | 〃 | 180 | 〃 | ||||||||||
| 크기 및 용인 |
길이(L-0.1 -0.3) | |||||||||||||
| 내부에 지름 |
밖의 지름 |
40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | 세탁기 적용하다 |
||
| 디에프7 | 디엠6 | |||||||||||||
| 8 | +0.028 +0.013 |
+12 | +0.018 +0.007 |
|||||||||||
| 10 | " | 14 | " | SOW-10 | ||||||||||
| 12 | +0.034 +0.016 |
18 | " | SOW-12 | ||||||||||
| 13 | " | 19 | +0.021 +0.008 |
SOW-13 | ||||||||||
| 14 | " | 20 | " | SOW-14 | ||||||||||
| 15 | " | 21 | " | SOW-15 | ||||||||||
| 16 | " | 22 | " | ● | SOW-16 | |||||||||
| 18 | " | 24 | " | ● | SOW-18 | |||||||||
| 20 | +0.041 +0.020 |
28 | " | ● | ● | SOW-20 | ||||||||
| 20 | " | 30 | " | ● | " | |||||||||
| 25 | " | 33 | +0.025 +0.009 |
● | ● | ● | SOW-25 | |||||||
| 25 | " | 35 | " | ● | ● | ● | " | |||||||
| 30 | " | 38 | " | ● | ● | ● | SOW-30 | |||||||
| 30 | " | 40 | " | ● | ● | ● | " | |||||||
| 31.5 | "+0.050 +0.025" |
40 | " | ● | ||||||||||
| 35 | " | 44 | " | ● | ● | ● | SOW-35 | |||||||
| 35 | " | 45 | " | ● | ● | ● | " | |||||||
| 40 | " | 50 | " | ● | ● | ● | ● | ● | SOW-40 | |||||
| 40 | " | 55 | +0.030 +0.011 |
● | ● | ● | ● | ● | " | |||||
| 45 | " | 55 | " | ● | ● | ● | SOW-45 | |||||||
| 45 | " | 56 | " | ● | ● | ● | " | |||||||
| 45 | " | 60 | " | ● | ● | ● | ● | ● | " | |||||
| 45 | " | 60 | " | ● | ● | ● | ● | ● | " | |||||
| 50 | " | 60 | " | ● | ● | ● | ● | ● | SOW-50 | |||||
| 50 | " | 62 | " | ● | ● | ● | ● | " | ||||||
| 50 | " | 65 | " | ● | ● | ● | ● | ● | ● | " | ||||
| 55 | +0.060 +0.030 |
70 | " | ● | ● | ● | ● | SOW-55 | ||||||
| 60 | " | 74 | " | ● | ● | ● | ● | ● | SOW-60 | |||||
| 60 | " | 75 | " | ● | ● | ● | ● | ● | ● | " | ||||
| 63 | " | 75 | " | ● | ● | ● | ||||||||
| 65 | " | 80 | " | ● | ● | ● | ● | ● | SOW-65 | |||||
| 70 | " | 85 | +0.035 +0.013 |
● | ● | ● | ● | ● | ● | SOW-70 | ||||
| 70 | " | 90 | " | ● | ● | ● | ● | ● | " | |||||
| 75 | " | 90 | " | ● | ● | ● | ● | ● | SOW-75 | |||||
| 75 | " | 95 | " | ● | ● | ● | ● | " | ||||||
| 80 | " | 96 | " | ● | ● | ● | ● | ● | ● | ● | SOW-80 | |||
| 80 | " | 100 | " | ● | ● | ● | ● | ● | ● | ● | ● | " | ||
| 90 | +0.071 +0.036 |
110 | " | ● | ● | ● | ● | ● | ● | SOW-90 | ||||
| 100 | " | 120 | " | ● | ● | ● | ● | ● | ● | ● | SOW-100 | |||
| 110 | " | 130 | +0.040 +0.015 |
● | ● | ● | ● | ● | ||||||
| 120 | " | 140 | " | ● | ● | ● | ● | ● | SOW-120 | |||||
| 125 | +0.083 +0.043 |
145 | " | ● | ● | |||||||||
| 130 | 145 | " | ● | ● | ||||||||||
| 140 | 160 | " | ● | ● | ||||||||||
| 150 | 170 | " | ● | ● | ||||||||||
| 160 | 180 | " | ● | ● | ||||||||||
| 윤활 상태 | 마른 | 주기적 윤활 |
| 서비스 온도 범위℃ (℃) | －40～＋300 | －40～＋150 |
| 허용최대압력 PN/mm｛2 kgf/cm2｝ | 29(150)｛296(1,530)｝ | |
| 허용 최대 속도 V m/｛sm/min｝ | 0.50｛30｝ | 1.00｛60｝ |
| 허용최대 PV값 N/mm2・m/｛s kgf/cm2・m/min｝ | 1.65｛1,010｝ | 3.25｛1,990｝ |
*괄호 안의 값은 정적 베어링 압력이며, 이는 움직임이 없거나 매우 작은 응용 분야에서의 베어링 압력입니다.
운동(≦0.0017m/s[0.1m/min]).
|
ID |
오디세이 |
길이 |
|
7~8학년 |
6학년에서 7학년까지 |
8학년에서 9학년까지 |
여기의 클래스는 JIS 표준에 있습니다. 이 제품은 Rz6.3~12.5μm의 슬라이드 표면 거칠기에서 만족스러운 성능을 보여줍니다.
●회전, 진동, 왕복운동에 적용 가능합니다.
●수중에서는 사용하지 마십시오.
●63mm ID 부싱은 중간 트러니언으로 사용 가능
유압 실린더용 부싱.
| 모델 | 제이디비-1 | 제이디비-2 | 제이디비-3 | 제이디비-4 | 제이디비-5 | ||
| 등급 중국 브랜드 GB1776-87 |
ZCuZn25 AI6철3망간3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | 강철+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| 국제적인 ISO1338 |
GCuZn25 AI6철3망간3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | 강철+CuSn6Zn6Pb3Fe3Ni5 | - | 비1 |
| 독일 소음 |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | 강철+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| 일본어 일본 |
HBsC4 | 기원전6 | AIBC3 | BC3 | 기원전6 | FC250 | SUJ2 |
| 미국 ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | 40학년 | 52100 |
| 영국 표준 | HTB2 | 엘지2 | AB1 | PB4 | 엘지2 | - | - |
| 화학 원소 | 제이디비-1 | 제이디비-2 | 제이디비-3 | 제이디비-4 | 제이디비-5 | ||
| 구리( % ) | 나머지 | 나머지 | 나머지 | - | - | ||
| 주석( % ) | - | 6 | - | 10 | 6 | - | - |
| 아연( % ) | 25 | 6 | - | - | 6 | - | - |
| 니켈( % ) | - | - | - | - | - | - | - |
| 인공지능(%) | 6 | - | 10 | - | - | - | - |
| 철(Fe) ( % ) | 3 | - | 3 | - | - | 나머지 | 나머지 |
| 망간( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| 크레( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| 씨( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| 시( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| 납( % ) | - | 3 | - | - | 3 | - | - |
| 성능 | 제이디비-1 | 제이디비-2 | 제이디비-3 | 제이디비-4 | 제이디비-5 |
| 최대하중 P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| 최대속도 V(m/s) | 건조0.4 오일5 | 2 | 2 | 0.5 | 0.1 |
| 최대 PV ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| 밀도 ρ(g/cm2sup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| 인장강도(N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| 신장률( % ) | > 10 | > 4 | > 10 | - | - |
| 경도(HB) | > 210 | > 80 | > 80 | > 160 | 강도>55 |
| 최대온도(℃) | 300 | 350 | 300 | 400 | 350 |
| 마찰계수 ( μ ) | 오일 윤활 : 0.03 | 마찰(건조): 0.16 | |||
| ID | 오디세이 |
길이 L 허용오차－0.1 －0.3 |
|||||||||
| φ디 | 용인 | φ디 | 용인 | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
＋0.022 ＋0.010 |
10 |
＋0.015 ＋0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
＋0.028 ＋0.013 |
12 |
＋0.018 ＋0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
＋0.028 ＋0.013 |
14 |
＋0.018 ＋0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
＋0.034 ＋0.016 |
18 |
＋0.018 ＋0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
＋0.034 ＋0.016 |
19 |
＋0.021 ＋0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
＋0.034 ＋0.016 |
20 |
＋0.021 ＋0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
＋0.034 ＋0.016 |
21 |
＋0.021 ＋0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
＋0.034 ＋0.016 |
22 |
＋0.021 ＋0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
＋0.034 ＋0.016 |
23 |
＋0.021 ＋0.008 |
172315 | |||||||
| 18 |
＋0.034 ＋0.016 |
24 |
＋0.021 ＋0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
＋0.041 ＋0.020 |
26 |
＋0.021 ＋0.008 |
192615 | 192620 | ||||||
| 20 |
＋0.041 ＋0.020 |
28 |
＋0.021 ＋0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
＋0.041 ＋0.020 |
30 |
＋0.021 ＋0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
＋0.041 ＋0.020 |
32 |
＋0.025 ＋0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
＋0.041 ＋0.020 |
33 |
＋0.025 ＋0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
＋0.041 ＋0.020 |
35 |
＋0.025 ＋0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
＋0.041 ＋0.020 |
38 |
＋0.025 ＋0.009 |
283820 | 283825 | ||||||
| 30 |
＋0.041 ＋0.020 |
38 |
＋0.025 ＋0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
＋0.041 ＋0.020 |
40 |
＋0.025 ＋0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
＋0.050 ＋0.025 |
40 |
＋0.025 ＋0.009 |
||||||||
| 32 |
＋0.050 ＋0.025 |
42 |
＋0.025 ＋0.009 |
324220 | |||||||
| 35 |
＋0.050 ＋0.025 |
44 |
＋0.025 ＋0.009 |
354420 | 354425 | ||||||
| 35 |
＋0.050 ＋0.025 |
45 |
＋0.025 ＋0.009 |
354520 | 354525 | ||||||
| 38 |
＋0.050 ＋0.025 |
48 |
＋0.025 ＋0.009 |
||||||||
| 40 |
＋0.050 ＋0.025 |
50 |
＋0.025 ＋0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
＋0.050 ＋0.025 |
55 |
＋0.030 ＋0.011 |
405515 | |||||||
| 45 |
＋0.050 ＋0.025 |
55 |
＋0.030 ＋0.011 |
||||||||
| 45 |
＋0.050 ＋0.025 |
56 |
＋0.030 ＋0.011 |
||||||||
| 45 |
＋0.050 ＋0.025 |
60 |
＋0.030 ＋0.011 |
||||||||
*압입 후 ID 허용 오차는 단지 참고용입니다.
| ID | 오디세이 |
길이 L 허용오차－0.1 －0.3 |
|||||||||
| φ디 | 용인 | φ디 | 용인 | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
＋0.050 ＋0.025 |
60 |
＋0.030 ＋0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
＋0.050 ＋0.025 |
62 |
＋0.030 ＋0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
＋0.050 ＋0.025 |
65 |
＋0.030 ＋0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
＋0.060 ＋0.030 |
70 |
＋0.030 ＋0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
＋0.060 ＋0.030 |
74 |
＋0.030 ＋0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
＋0.060 ＋0.030 |
75 |
＋0.030 ＋0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
＋0.060 ＋0.030 |
75 |
＋0.030 ＋0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
＋0.060 ＋0.030 |
80 |
＋0.030 ＋0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
＋0.060 ＋0.030 |
85 |
＋0.035 ＋0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
＋0.060 ＋0.030 |
90 |
＋0.035 ＋0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
＋0.060 ＋0.030 |
90 |
＋0.035 ＋0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
＋0.060 ＋0.030 |
95 |
＋0.035 ＋0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
＋0.060 ＋0.030 |
96 |
＋0.035 ＋0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
＋0.060 ＋0.030 |
100 |
＋0.035 ＋0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
＋0.071 ＋0.036 |
100 |
＋0.035 ＋0.013 |
8510060 | 8510080 | ||||||
| 90 |
＋0.071 ＋0.036 |
110 |
＋0.035 ＋0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
＋0.071 ＋0.036 |
120 |
＋0.035 ＋0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
＋0.071 ＋0.036 |
130 |
＋0.040 ＋0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
＋0.071 ＋0.036 |
140 |
＋0.040 ＋0.015 |
12014070 | 12014080 | ||||||
| 125 |
＋0.083 ＋0.043 |
145 |
＋0.040 ＋0.015 |
||||||||
| 130 |
＋0.083 ＋0.043 |
150 |
＋0.040 ＋0.015 |
13015080 | |||||||
| 140 |
＋0.083 ＋0.043 |
160 |
＋0.040 ＋0.015 |
||||||||
| 150 |
＋0.083 ＋0.043 |
170 |
＋0.040 ＋0.015 |
15017080 | |||||||
| 160 |
＋0.083 ＋0.043 |
180 |
＋0.040 ＋0.015 |
16018080 | |||||||
| 170 |
＋0.083 ＋0.043 |
190 |
＋0.046 ＋0.017 |
||||||||
| 180 |
＋0.083 ＋0.043 |
200 |
＋0.046 ＋0.017 |
||||||||
| 190 |
＋0.096 ＋0.050 |
210 |
＋0.046 ＋0.017 |
||||||||
| 200 |
＋0.096 ＋0.050 |
230 |
＋0.046 ＋0.017 |
||||||||
*치수 허용차는 +25℃에서 측정한 값입니다.
주문 제작되는 미터법 오일리스 부싱 및 영국식 오일리스 청동 부싱: 특수 치수의 표준 부싱 형태, 반부싱, 스탬핑 또는 딥 드로잉으로 얻은 특수 모양, 맞춤형 부싱 디자인
본 제품은 연속주조압연기, 광산기계, 선박기계, 터빈, 사출기계, 자동차금형 등에 널리 사용됩니다.
등.
1. 오일리스 부싱은 고부하 저속 및 자체 윤활에 사용됩니다. 댐 게이트 및 수문 부싱, 유압 터빈 부싱 등
2. 고온용 오일리스 부싱은 철강 공장 기계 등에 사용됩니다.
3. 오일리스 그래파이트 청동 부싱은 자동차 생산, 조립 라인, 프레스 라인, 컨베이어 라인 등에 사용됩니다.
4. 무유 청동 부싱은 강철 압연기, 사출기, 프레스 다이 등과 같은 중장비 기계에 사용됩니다.
5. 무유 부시는 화학 기계, 식품 가공 기계, 제지 공장, 섬유 기계 등에도 사용됩니다.
● 토글링크용 오일리스 부싱
1. 가이드 부시
2. 이젝터 가이드 부싱
3. 가이드 레일
4. 가이드 블록
5. 하부 플레이트
6. 가이드 부시
7. 거푸집 부싱
1. 마모판
2.캠 스트로크 플레이트
3.캠 어퍼 플레이트
4.캠 사이드 블록
5. 캠 사이드 플레이트
6.캠 포지티브 리턴 플레이트
7. 가이드 포스트 부시
8. 캠 스트로크 플레이트
다양한 응용 분야에 사용되는 Viiplus Oilless Bronze 부싱
청동 오일리스 부싱 소재 및 사양이 무엇이든, 오일리스 부싱의 표준 모양이나 크기가 무엇이든, 물리적으로 가능하다면 우리는 그것을 만들어 낼 수 있습니다.
Viiplus는 가장 경험이 풍부한 오일리스 부싱 공급업체 중 하나입니다. 오일리스 부싱 카탈로그를 다운로드하려면 지금 당장 저희에게 연락하세요!
화면
