xMaterial | Brass Alloy | Featrue | Maintenance |
---|---|---|---|
Lubricating | Plugged Graphite | Type | Oilless Bush |
Quality | High quality | Size | 50 X 62 X 50 mm |
Bearing Bushing Factory Price | tiffany@viiplus.com | Self-lubricating Bearing Bushing Manufacturer | https://www.viiplus.com/ |
Oilless Bearing Manufacturer | https://www.bronzelube.com/ | Manufacturer | bucha de bronze grafitado |
High Light | Solid Bronze Plain Bearings, Graphite Flange Bronze Plain Bearings, Mining Machinery | Oilless Bushes | Oilless Bush. Copper Alloy. Straight type. SOB. Material Base Copper alloy (SO-2). Solid lubricant |
Bush Bearings Manufacturers Suppliers Exporters | plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/ | Oilless Bush Supplier | www.VIIPLUS.com offers oilless bushings on their website [1]. You can visit their website to explore their product range and make inquiries. |
하이 라이트 | 놋쇠 부싱에 기름을 치는 SPB 본인,놋쇠로 만든 합금 부싱,부싱에 기름을 치는 놋쇠로 만든 합금 본인 |

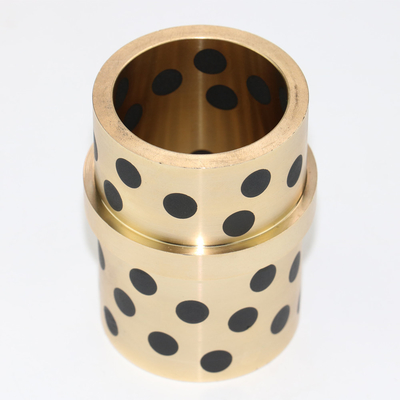

CuZn24AL6 자체 윤활 황동 합금 부싱 SPB
흑연 둥지가 있는 자체 윤활 황동 합금 부싱 SPB 청동 부싱은 연구, 설계 및 생산 비용에서 시간과 돈을 절약합니다.지금 이메일을 보내세요!다양한 종류와 선택.오일리스 부싱 및 베어링.전문적인 고객 서비스.
CuZn24Al6 자체 윤활 황동 합금 부싱 SPB는 다양한 산업 응용 분야에서 탁월한 내마모성과 윤활 특성을 제공하도록 설계된 정밀 엔지니어링 구성품입니다.구리, 아연, 알루미늄의 독특한 구성을 지닌 이 황동 합금 부싱은 우수한 기계적 특성을 제공하여 높은 하중과 속도에서도 내구성과 신뢰성을 보장합니다.
CuZn24Al6 합금 부싱의 자체 윤활 기능은 외부 윤활의 필요성을 크게 줄여 유지 관리 절차를 단순화하고 운영 비용을 절감합니다.합금 고유의 윤활성은 마찰과 열 발생을 최소화하여 작동을 원활하게 하고 부품 수명을 연장시킵니다.
SPB 부싱은 정밀한 공차로 제조되어 다양한 응용 분야에서 완벽한 맞춤과 최적의 성능을 보장합니다.자동차 시스템, 기계 또는 기타 산업 장비에 사용되는 CuZn24Al6 자체 윤활 황동 합금 부싱 SPB는 회전 어셈블리의 내마모성과 윤활을 향상시키기 위한 안정적이고 비용 효율적인 솔루션을 제공합니다.
전반적으로 CuZn24Al6 자체 윤활 황동 합금 부싱 SPB는 고성능, 내구성 및 유지 관리 감소가 필요한 산업 응용 분야에 탁월한 선택입니다.독특한 합금 구성과 정밀 제조로 인해 다양한 산업 환경에서 신뢰할 수 있는 구성 요소로 돋보입니다.
자체 윤활 황동 부싱 SPF
CuZn24AL6 자체 윤활 황동 합금 부싱
자체 윤활 황동 부싱
청동 흑연 베어링 판매 윤활 부싱
고부하 용량 자체 윤활 황동 부싱
뛰어난 성능을 갖춘 내마모 오일리스 부싱 SPF
청동 흑연 베어링 판매 윤활 부싱
고체 윤활제 부싱이 내장된 황동 합금 매우 높은 부하 용량, 우수한 내마모성 및 낮은 마찰력에 적합합니다. 재질, CuZn24AL6.
제품 설명
자체 윤활 황동 합금 부싱 SPB
고체 윤활제 부싱이 내장된 황동 합금은 부싱 매트릭스의 금속 마찰 표면에 적절한 크기와 규칙적인 배열의 공동을 엽니다.이는 공동에 고유한 자가 윤활 특성을 갖는 성형 고체 윤활제를 내장하고(고체 윤활제 영역은 일반적으로 마찰 영역의 25% -35%임) 자체 윤활 부싱으로 만들어졌습니다.
그것은 연속 주조기, 압연 장비, 광산 기계, 조선, 가스 터빈 및 기타 고온, 고하중, 저속 고하중 및 기타 경우의 야금술에 사용되었습니다.
품목 번호=SPB-XX XX XX
ID OD 길이
문의
축 직경 | 치수(mm) | 길이(공차) | ID | OD | 결합 와셔 SPW | |||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ID | OD | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | ||||||
Ød | 톨 | ØD | 톨 | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | SPB | ||||
8 | 8 | +0.028 | 12 | +0.018 | -0.81208 | -081210 | -081212 | -081215 | 8 | 12 | ------ | |||||||||||||||
+0.013 | +0.007 | |||||||||||||||||||||||||
10 | 10 | 14 | -101408 | -101410 | -101412 | -101415 | -101420 | 10 | 14 | -1003 | ||||||||||||||||
12 | 12 | +0.034 | 18 | -121808 | -121810 | -121812 | -121815 | -121816 | -121820 | -121825 | -121830 | 12 | 18 | -1203 | ||||||||||||
+0.016 | ||||||||||||||||||||||||||
13 | 13 | 19 | +0.021 | -131910 | -131912 | -131915 | -131920 | 13 | 19 | -1303 | ||||||||||||||||
+0.008 | ||||||||||||||||||||||||||
14 | 14 | 20 | -142010 | -142012 | -142015 | -142020 | -142025 | -142030 | 14 | 20 | -1403 | |||||||||||||||
15 | 15 | 21 | -152110 | -152112 | -152115 | -152116 | -152120 | -152125 | -152130 | 15 | 21 | -1503 | ||||||||||||||
16 | 16 | 22 | -162210 | -162212 | -162215 | -162216 | -162220 | -162225 | -162230 | -162235 | -162240 | 16 | 22 | -1603 | ||||||||||||
18 | 18 | 24 | -182412 | -182415 | -182416 | -182420 | -182425 | -182430 | 18 | 24 | -1803 | |||||||||||||||
20 | 20 | +0.041 | 28 | -202810 | -202812 | -202815 | -202816 | -202820 | -202825 | -202830 | -202835 | -202840 | -202850 | 20 | 28 | -2005 | ||||||||||
+0.02 | ||||||||||||||||||||||||||
20 | 30 | -203016 | -203020 | -203025 | -203030 | -203035 | -203040 | 20 | 30 | " | ||||||||||||||||
25 | 25 | 33 | +0.025 | -253312 | -253315 | -253316 | -253320 | -253325 | -253330 | -253335 | -253340 | -253350 | -253360 | 25 | 33 | -2505 | ||||||||||
+0.009 | ||||||||||||||||||||||||||
25 | 35 | -253512 | -253515 | -253516 | -253520 | -253525 | -253530 | -253535 | -253540 | -253550 | 25 | 35 | " | |||||||||||||
30 | 30 | 38 | -303812 | -303815 | -303820 | -303825 | -303830 | -303835 | -303840 | -303850 | -303860 | 30 | 38 | -3005 | ||||||||||||
30 | 40 | -304012 | -304015 | -304020 | -304025 | -304030 | -304035 | -304040 | -304050 | -304060 | 30 | 40 | " | |||||||||||||
31.5 | 31.5 | +0.05 | 40 | -314030 | -314040 | 31.5 | 40 | ------ | ||||||||||||||||||
+0.025 | ||||||||||||||||||||||||||
35 | 35 | 44 | -354425 | -354430 | -354435 | -354440 | -354450 | -354460 | 35 | 44 | -3505 | |||||||||||||||
35 | 45 | -354520 | -354525 | -354530 | -354535 | -354540 | -354550 | -354560 | 35 | 45 | " | |||||||||||||||
40 | 40 | 50 | -405015 | -405020 | -405025 | -405030 | -405035 | -405040 | -405050 | -405060 | -405070 | -405080 | 40 | 50 | -4007 | |||||||||||
40 | 55 | +0.03 | -405530 | -405535 | -405540 | -405550 | -405560 | 40 | 55 | " | ||||||||||||||||
+0.011 | ||||||||||||||||||||||||||
45 | 45 | 55 | -455530 | -455535 | -455540 | -455550 | -455560 | 45 | 55 | -4507 | ||||||||||||||||
45 | 56 | -455630 | -455635 | -455640 | -455650 | -455660 | 45 | 56 | " | |||||||||||||||||
45 | 60 | -456030 | -456035 | -456040 | -456050 | -456060 | -456070 | -456080 | 45 | 60 | " | |||||||||||||||
50 | 50 | 60 | -506020 | -506030 | -506035 | -506040 | -506050 | -506060 | -506070 | -506080 | 50 | 60 | -5008 | |||||||||||||
50 | 62 | -506230 | -506235 | -506240 | -506250 | -506260 | -506270 | 50 | 62 | " | ||||||||||||||||
50 | 65 | -506530 | -506540 | -506550 | -506560 | -506570 | -506580 | -5065100 | 50 | 65 | " | |||||||||||||||
55 | 55 | +0.06 | 70 | -557030 | -557035 | -557040 | -557050 | -557060 | -557070 | 55 | 70 | -5508 | ||||||||||||||
+0.03 | ||||||||||||||||||||||||||
60 | 60 | 74 | -607430 | -607435 | -607440 | -607450 | -607460 | -607470 | -607480 | 60 | 74 | -6008 | ||||||||||||||
60 | 75 | -607530 | -607535 | -607540 | -607550 | -607560 | -607570 | -607580 | -6075100 | 60 | 75 | " | ||||||||||||||
63 | 63 | 75 | -637560 | -637570 | -637580 | 63 | 75 | ------ | ||||||||||||||||||
65 | 65 | 80 | -658040 | -658050 | -658060 | -658070 | -658080 | 65 | 80 | -6508 | ||||||||||||||||
70 | 70 | 85 | +0.035 | -708530 | -708535 | -708540 | -708550 | -708560 | -708570 | -708580 | -7085100 | 70 | 85 | -7010 | ||||||||||||
+0.013 | ||||||||||||||||||||||||||
70 | 90 | -709050 | -709060 | -709070 | -709080 | 70 | 90 | " | ||||||||||||||||||
75 | 75 | 90 | -759050 | -759060 | -759070 | -759080 | -7090100 | 75 | 90 | -7510 | ||||||||||||||||
75 | 95 | -759560 | -759570 | -759580 | -7595100 | 75 | 95 | " | ||||||||||||||||||
80 | 80 | 96 | -809640 | -809650 | -809660 | -809670 | -809680 | -8096100 | -8096120 | 80 | 96 | -8010 | ||||||||||||||
80 | 100 | -8010040 | -8010050 | -8010060 | -8010070 | -8010080 | -80100100 | -80100120 | -80100140 | 80 | 100 | " | ||||||||||||||
90 | 90 | +0.071 | 110 | -9011050 | -9011060 | -9011080 | -90110100 | -90110120 | 90 | 110 | -9010 | |||||||||||||||
+0.036 | ||||||||||||||||||||||||||
100 | 100 | 120 | -10012050 | -10012060 | -10012070 | -10012080 | -100120100 | -100120120 | -100120140 | 100 | 120 | -10010 | ||||||||||||||
110 | 110 | 130 | +0.04 | -11013050 | -11013070 | -11013080 | -110130100 | -110130120 | 110 | 130 | ------ | |||||||||||||||
+0.015 | ||||||||||||||||||||||||||
120 | 120 | 140 | -12014070 | -12014080 | -120140100 | -120140120 | -120140140 | 120 | 140 | -12010 | ||||||||||||||||
125 | 125 | +0.083 | 145 | -125140100 | -125145120 | 125 | 145 | ------ | ||||||||||||||||||
+0.043 | ||||||||||||||||||||||||||
130 | 130 | 150 | -13015080 | -130150100 | -130150130 | 130 | 150 | ------ | ||||||||||||||||||
140 | 140 | 160 | -140160100 | -140160140 | 140 | 160 | ------ | |||||||||||||||||||
150 | 150 | 170 | -15017080 | -150170100 | -150170150 | 150 | 170 | ------ | ||||||||||||||||||
160 | 160 | 180 | -16018080 | -160180100 | -160180150 | 160 | 180 | ------ | ||||||||||||||||||
원심 주조, 맞춤형 가공 청동 부싱, 와셔, 마모 플레이트.무연.부싱 유형: 청동 부싱, 청동 판
주조 청동 C93200 슬리브(일반) 베어링 온라인 판매
표준 흑연 플러그형 청동 슬리브 부싱
합금재료
모델 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
등급 중국 브랜드 GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | 강철+ZCuSn6Zn6Pb3 | HT250 | GCR15 |
국제적인 ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | 강철+CuSn6Zn6Pb3Fe3Ni5 | - | 지하 1층 |
독일 소음 |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | 강철+CuSn6Zn6Pb3Ni | - | 100Cr6 |
일본어 JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
미국 ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | 클래스40 | 52100 |
영국 표준 | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
재료 합금 화학 성분
화학 원소 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
구리(%) | 나머지 | 나머지 | 나머지 | - | - | ||
Sn (%) | - | 6 | - | 10 | 6 | - | - |
아연(%) | 25 | 6 | - | - | 6 | - | - |
니 ( % ) | - | - | - | - | - | - | - |
AI(%) | 6 | - | 10 | - | - | - | - |
철(%) | 삼 | - | 삼 | - | - | 나머지 | 나머지 |
망간 (%) | 삼 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
크롬(%) | - | - | - | - | - | - | 1.30 - 1.65 |
씨 ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
시(%) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
납(%) | - | 삼 | - | - | 삼 | - | - |
기술적인 매개변수
성능 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
---|---|---|---|---|---|---|---|
최대 부하 P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 | ||
최대 속도 V(m/s) | 건조0.4 오일5 | 2 | 2 | 0.5 | 0.1 | ||
최대 PV(N/mm²·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
밀도 ρ(g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
인장강도(N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
신장률(%) | > 10 | > 4 | > 10 | - | - | ||
경도(HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
최대온도(℃) | 300 | 350 | 300 | 400 | 350 | ||
마찰계수.(μ) | 오일 윤활: 0.03 | 마찰(건조): 0.16 |
표준 흑연 플러그형 청동 슬리브 부싱은 베어링 매트릭스의 금속 마찰 표면에 적절한 크기와 질서정연한 배열의 공동을 연 다음 공동에 고유한 자체 윤활 특성을 가진 성형 고체 윤활제를 내장하는 것입니다(고체 윤활제 영역은 일반적으로 마찰 면적의 25% -35%) 자체 윤활 베어링으로 제작되었습니다.
표준 흑연 플러그형 청동 슬리브 부싱의 기본 몸체는 베어링 자체의 작동 조건에 따라 결정되어야 합니다.더 일반적으로 사용되는 재료는 고강도 황동, 주석 청동, 주물 등입니다.내장형 고체 윤활 재료에는 두 가지 주요 유형이 있습니다. 하나는 천연 흑연, 인조 흑연 및 MoS2 합성이고, 다른 하나는 PTFE를 매트릭스로 합성합니다.베어링 자체 작동 조건에 따라 다양한 금속 기판과 내장된 고체 윤활제를 결합하면 제품이 다양한 온도, 하중, 동작 및 매체 작동 조건의 특별한 요구 사항을 충족하는 동시에 안정적이고 신뢰할 수 있는 작동을 보장할 수 있습니다.
1. 오일 공급 장치, 오일 주입구, 오일 그루브 가공이 필요하지 않습니다.
2. 운영 비용 절감
3. 설계 시간 단축
4. 윤활유 재활용 및 환경 보호
고체 윤활제 | ||
윤활유 | 특징 | 일반적인 응용 |
SL1 그래파이트+추가 | 화학적 공격에 대한 저항력이 뛰어나고 마찰이 적습니다. 온도 제한 400 ℃ | 일반 기계 및 대기권용 제품군 |
SL4 PTFE+첨가제 | 마찰이 가장 적고 물윤활성이 좋음, Temp.한계 300℃ | 선박, 수력 터빈, 가스 터빈 등 |
자체 윤활 부싱, 중국산 오일리스 부시 공급업체
우리는 오일리스 부싱의 선도적인 제조 및 공급업체이며, 우리 제품은 좋은 품질로 구성되어 있습니다.
오일이 없는 고체 윤활제에 통합된 오일리스 부싱은 몸체에 고체 윤활제와 균질하게 통합된 새로운 유형의 고체 구리 합금입니다.
이는 유막에 따라 윤활이 결정되는 일반 베어링의 한계를 뛰어넘습니다.
따라서 고온, 과중한 사용, 부식 방지 또는 오일 수입이 어려운 경우에 적합합니다.
경도와 마모 마찰 모두에서 성능이 두 배로 향상됩니다.
이제 연속 주조 기계, 금속학의 강철 롤러, 광물 기계, 선박, 증기 터빈, 유압 터빈 및 플라스틱 사출 성형 기계에 널리 적용됩니다.
JDB 청동 흑연 부시(오일리스) 슬리브 부싱 50 x 62 x 50mm 길이
오일리스 플랜지 슬리브 베어링 부싱, JDB 재질은 특수 고체 윤활제가 내장된 강력한 주조 청동 기반 금속으로 만들어졌습니다.모재는 고하중을 유지하고 고체 윤활제는 자체 윤활 기능을 제공합니다.오일리스 플랜지 슬리브 베어링 부싱은 저속에서 극한의 고온/저온 조건에서 사전 윤활 없이 탁월한 성능을 발휘합니다.이 소재는 특히 고부하, 간헐적인 진동 동작에 대해 유지 관리가 필요 없는 베어링 솔루션을 제공합니다.
오일리스 플랜지 슬리브 베어링 부싱은 오일이 유입될 수 없는 건조한, 고온, 고압, 부식성, 물 또는 기타 화학 환경에서 적용될 수 있습니다.
오일리스 플랜지 슬리브 베어링 부싱은 자동차 제품 라인, 수공학, 댐 게이트, 플라스틱 산업, 연속 주조 기계, 야금 산업의 강철 롤러, 광물 기계, 선박 터보 발전기, 유압 터빈 및 사출 성형 기계에 널리 사용됩니다.
오일리스 부싱 - 선택, 구성, 주문.Viiplus는 정시에 배송하고 공정한 가격을 제공합니다.
당사의 오일리스 부싱은 윤활을 쉽게 제공할 수 없거나 기존 윤활제가 탄화될 수 있는 프로젝트에 완벽한 솔루션입니다.
연락처 - 오일리스 부싱 공급업체
오일리스 부싱 베어링 카탈로그에 대해 문의하거나 요청하려면 지금 연락하세요!
(흑연이 내장된 청동)
오일리스 부싱의 정의 (오일리스 부싱이란?)
오일리스 부싱 또는 보다 일반적으로 슬라이딩 베어링과 슬라이드 베어링은 베어링 표면만 구성되고 롤링 요소는 없는 가장 간단한 유형의 베어링입니다.
오일리스 부싱은 정기적인 윤활이 필요하지 않은 볼 베어링 또는 단순히 "링"을 의미할 수 있습니다. 이는 분말 흑연과 같은 윤활제가 베어링을 구성하는 재료에 포함되어 있기 때문입니다.이는 임베디드 흑연 청동 부시라고도 알려져 있으며 벽/표면에 20-25% 흑연 인서트가 있어 항상 윤활을 제공하여 마찰 계수도 감소시킵니다.
이러한 오일리스 부싱은 오염 위험이 있는 건조한 환경, 습도가 높은 습식 응용 분야, 베어링이 접근할 수 없는 위치에 있는 응용 분야에 적합합니다.
오일리스 부싱, 유지보수가 필요 없는 슬리브 부싱
우리는 오일리스 부싱(Oilless Bushing) 제조 및 공급업체를 선도하고 있으며, 우리 제품은 좋은 품질로 구성되어 있습니다.
오일리스 브론즈 부싱은 강력한 구리 합금으로 제작된 신형으로 고체 윤활제 하우징에 균일하게 내장되어 있습니다.
오일리스 부시는 고온, 무거운 하중, 부식 또는 오일 유입이 어려운 장소에 적합합니다.
필요한 ID, OD 및 길이로 부품 번호를 지정하십시오.(예) ID는 50mm, OD는 62mm, 길이는 50mm입니다.
-오일리스 브론즈 부싱 - 동합금 스트레이트, 표준
오일리스 부싱 재질
자료: 높은 장력 금관 악기 합금
고체 윤활제 내장
오일리스 부싱 특징
●급유 없이도 오일리스 부싱을 사용할 수 있습니다.
●오일레스 부싱 고부하, 저속 운전에서도 높은 성능을 발휘합니다.
●오일리스 부싱 왕복운동, 요동운동, 잦은 기동 및 정지 등 유막이 거의 생성되지 않는 용도에서 뛰어난 내마모성을 발휘합니다.
●오일리스 부싱은 내약품성과 내식성이 뛰어납니다.
●표준 오일리스 부싱 제품은 다양한 크기로 제공됩니다.
오일리스 부싱 기술 데이터
밀도 | 8.2g/cm3 | |
인장강도 | >=755N/mm2 | |
컴팩트한 강인함 | >=400~500KJ/m3 | |
경도 | >=200HB | |
최대 부하 압력 | 100N/mm2 | |
속도 제한 | 0.5m/초 | |
PV 값 제한 | 1.65N/mm2.m/s | |
마찰계수 | 오일 윤활 | 0.03 |
건식 마찰 | 0.16 | |
작동 온도 | -40~+300°C |
오일프리부시 - 흑연청동부싱품 - 동합금 스트레이트, 스탠다드의 페이지입니다. 형번/치수 사양을 기재하고 있습니다.
오일리스 부싱 사양
오일리스 부싱 타입 | 똑바로 | 금속 종류 | 고장력 황동 합금 |
내부 직경하다) | 50 | 외부 직경하다) | 62 |
전체 길이 L(mm) | 50 | 최대.허용 PV값 범위(N/mm2·m/s) | 1.1~2.0 |
최대.허용 PV값(N/mm2·m/s) | 1.16 | 최대 허용 하중(N/mm2) | 20.3 |
최대 허용 속도(m/s) | 0.35 | 장착 구멍 맞춤 | H7 |
작동 온도 범위(°C) | -40~150 | 작동 온도 범위(무윤활) 최소 | -40 |
작동 온도 범위(무윤활) 최대 | 150 | 작동 온도 범위(일반) 최소 | -40 |
작동 온도 범위(일반) 최대 | 200 | - | - |
스트레이트 오일리스 부싱 서비스
윤활상태 | 마른 | 주기적인 윤활 |
서비스 온도 범위 ℃ | -40~+300 | -40~+150 |
허용되는 최대.압력 PN/mm{2 kgf/cm2} | 29(150){296(1,530)} | |
허용되는 최대.속도 V m/{sm/min} | 0.50{30} | 1.00{60} |
허용되는 최대.PV 값 N/mm2・m/{s kgf/cm2・m/min} | 1.65{1,010} | 3.25{1,990} |
*괄호 안의 값은 정적 베어링 압력으로, 움직임이 없거나 매우 작은 응용 분야의 베어링 압력입니다.
움직임(≤0.0017m/s[0.1m/min]).
오일리스 부싱 가공 정밀도
ID |
OD |
길이 |
7~8학년 |
6학년부터 7학년까지 |
8학년부터 9학년까지 |
이곳의 수업은 JIS 표준에 따릅니다.본 제품은 Rz6.3~12.5μm의 슬라이드 표면 거칠기에서 만족스러운 성능을 발휘합니다.
오일레스 부싱(부싱 내경 50mm) 사이즈 형식
오일리스 부싱 크기 공차
●회전, 요동, 왕복운동에 적용 가능합니다.
●수중에서는 사용하지 마십시오.
●63mm ID 부싱을 중간 트러니언으로 사용할 수 있습니다.
유압 실린더용 부싱.
흑연 플러그형 청동 슬리브 JDB1/2/3/4/5
합금재료
모델 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
등급 중국 브랜드 GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | 강철+ZCuSn6Zn6Pb3 | HT250 | GCR15 |
국제적인 ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | 강철+CuSn6Zn6Pb3Fe3Ni5 | - | 지하 1층 |
독일 소음 |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | 강철+CuSn6Zn6Pb3Ni | - | 100Cr6 |
일본어 JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
미국 ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | 클래스40 | 52100 |
영국 표준 | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
재료 합금 화학 성분
화학 원소 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
구리(%) | 나머지 | 나머지 | 나머지 | - | - | ||
Sn (%) | - | 6 | - | 10 | 6 | - | - |
아연(%) | 25 | 6 | - | - | 6 | - | - |
니 ( % ) | - | - | - | - | - | - | - |
AI(%) | 6 | - | 10 | - | - | - | - |
철(%) | 삼 | - | 삼 | - | - | 나머지 | 나머지 |
망간 (%) | 삼 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
크롬(%) | - | - | - | - | - | - | 1.30 - 1.65 |
씨 ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
시(%) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
납(%) | - | 삼 | - | - | 삼 | - | - |
기술적인 매개변수
성능 | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
최대 부하 P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
최대 속도 V(m/s) | 건조0.4 오일5 | 2 | 2 | 0.5 | 0.1 |
최대 PV(N/mm²·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
밀도 ρ(g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
인장강도(N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
신장률(%) | > 10 | > 4 | > 10 | - | - |
경도(HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
최대온도(℃) | 300 | 350 | 300 | 400 | 350 |
마찰계수.(μ) | 오일 윤활: 0.03 | 마찰(건조): 0.16 |
미터법 크기의 오일리스 청동 부싱
오일리스 부싱 사이즈 시트
ID | OD |
길이 L 공차 -0.1 -0.3 |
|||||||||
Φd | 용인 | ΦD | 용인 | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
6 |
+0.022 +0.010 |
10 |
+0.015 +0.006 |
061008 | 061010 | 061012 | |||||
8 |
+0.028 +0.013 |
12 |
+0.018 +0.007 |
081208 | 081210 | 081212 | 081215 | ||||
10 |
+0.028 +0.013 |
14 |
+0.018 +0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
12 |
+0.034 +0.016 |
18 |
+0.018 +0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
13 |
+0.034 +0.016 |
19 |
+0.021 +0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
14 |
+0.034 +0.016 |
20 |
+0.021 +0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
15 |
+0.034 +0.016 |
21 |
+0.021 +0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
16 |
+0.034 +0.016 |
22 |
+0.021 +0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
17 |
+0.034 +0.016 |
23 |
+0.021 +0.008 |
172315 | |||||||
18 |
+0.034 +0.016 |
24 |
+0.021 +0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
19 |
+0.041 +0.020 |
26 |
+0.021 +0.008 |
192615 | 192620 | ||||||
20 |
+0.041 +0.020 |
28 |
+0.021 +0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
20 |
+0.041 +0.020 |
30 |
+0.021 +0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
22 |
+0.041 +0.020 |
32 |
+0.025 +0.009 |
223212 | 223215 | 223220 | 223225 | ||||
25 |
+0.041 +0.020 |
33 |
+0.025 +0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
25 |
+0.041 +0.020 |
35 |
+0.025 +0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
28 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
283820 | 283825 | ||||||
30 |
+0.041 +0.020 |
38 |
+0.025 +0.009 |
303812 | 303815 | 303820 | 303825 | ||||
30 |
+0.041 +0.020 |
40 |
+0.025 +0.009 |
304012 | 304015 | 304020 | 304025 | ||||
31.5 |
+0.050 +0.025 |
40 |
+0.025 +0.009 |
||||||||
32 |
+0.050 +0.025 |
42 |
+0.025 +0.009 |
324220 | |||||||
35 |
+0.050 +0.025 |
44 |
+0.025 +0.009 |
354420 | 354425 | ||||||
35 |
+0.050 +0.025 |
45 |
+0.025 +0.009 |
354520 | 354525 | ||||||
38 |
+0.050 +0.025 |
48 |
+0.025 +0.009 |
||||||||
40 |
+0.050 +0.025 |
50 |
+0.025 +0.009 |
405015 | 405020 | 405025 | |||||
40 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
405515 | |||||||
45 |
+0.050 +0.025 |
55 |
+0.030 +0.011 |
||||||||
45 |
+0.050 +0.025 |
56 |
+0.030 +0.011 |
||||||||
45 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
*압입 후 ID 공차는 참고용입니다.
(예) ID는 50mm, OD는 62mm, 길이는 50mm입니다.
ID | OD |
길이 L 공차 -0.1 -0.3 |
|||||||||
Φd | 용인 | ΦD | 용인 | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
50 |
+0.050 +0.025 |
60 |
+0.030 +0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
50 |
+0.050 +0.025 |
62 |
+0.030 +0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
50 |
+0.050 +0.025 |
65 |
+0.030 +0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
55 |
+0.060 +0.030 |
70 |
+0.030 +0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
60 |
+0.060 +0.030 |
74 |
+0.030 +0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
60 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
63 |
+0.060 +0.030 |
75 |
+0.030 +0.011 |
637560 | 637570 | 637580 | |||||
65 |
+0.060 +0.030 |
80 |
+0.030 +0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
70 |
+0.060 +0.030 |
85 |
+0.035 +0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
70 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
709050 | 709060 | 709070 | 709080 | ||||
75 |
+0.060 +0.030 |
90 |
+0.035 +0.013 |
759050 | 759060 | 759070 | 759080 | ||||
75 |
+0.060 +0.030 |
95 |
+0.035 +0.013 |
759560 | 759570 | 759580 | |||||
80 |
+0.060 +0.030 |
96 |
+0.035 +0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
80 |
+0.060 +0.030 |
100 |
+0.035 +0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
85 |
+0.071 +0.036 |
100 |
+0.035 +0.013 |
8510060 | 8510080 | ||||||
90 |
+0.071 +0.036 |
110 |
+0.035 +0.013 |
9011050 | 9011060 | 9011080 | |||||
100 |
+0.071 +0.036 |
120 |
+0.035 +0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
110 |
+0.071 +0.036 |
130 |
+0.040 +0.015 |
11013050 | 11013070 | 11013080 | |||||
120 |
+0.071 +0.036 |
140 |
+0.040 +0.015 |
12014070 | 12014080 | ||||||
125 |
+0.083 +0.043 |
145 |
+0.040 +0.015 |
||||||||
130 |
+0.083 +0.043 |
150 |
+0.040 +0.015 |
13015080 | |||||||
140 |
+0.083 +0.043 |
160 |
+0.040 +0.015 |
||||||||
150 |
+0.083 +0.043 |
170 |
+0.040 +0.015 |
15017080 | |||||||
160 |
+0.083 +0.043 |
180 |
+0.040 +0.015 |
16018080 | |||||||
170 |
+0.083 +0.043 |
190 |
+0.046 +0.017 |
||||||||
180 |
+0.083 +0.043 |
200 |
+0.046 +0.017 |
||||||||
190 |
+0.096 +0.050 |
210 |
+0.046 +0.017 |
||||||||
200 |
+0.096 +0.050 |
230 |
+0.046 +0.017 |
*치수 허용차는 +25℃에서 측정된 값입니다.
오일리스 부싱 가용성
미터법 오일리스 부싱 및 영국식 오일리스 청동 부싱 주문 제작: 특수 치수의 표준 부싱 형태, 하프 부싱, 스탬핑 또는 딥 드로잉으로 얻은 특수 형상, 맞춤형 부싱 디자인
오일리스 부싱의 대표적인 용도
이 제품은 연속 주조 압연 기계, 광산 기계, 운송 기계, 터빈, 사출 기계, 자동 금형에 널리 사용됩니다.
등등.
1. 고하중 저속 및 자기 윤활을 위한 오일리스 부시 사용.댐 게이트 및 수문 부시, 수력 터빈 부시 등과 같은
2. 고온용 오일리스 부싱 사용.철과 강철 공장 기계 등.
3. 조립 라인, 프레스 라인, 컨베이어 라인 등과 같은 자동차 생산에 오일리스 흑연 청동 부싱을 사용합니다.
4. 철강 압연기, 사출기, 프레스 다이 등과 같은 중장비 기계에 오일리스 청동 부싱을 사용합니다.
5. 오일리스 부시는 화학 기계, 식품 가공 기계, 제지 공장, 섬유 기계 등에 사용됩니다.
사출 성형기에 사용되는 오일리스 부싱
● 토글링크용 오일리스 부시
성형용 오일리스 부싱 적용
-사출 성형
1. 가이드 부시
2. 이젝터 가이드 부시
3. 가이드 레일
4. 가이드 블록
5. 하부 플레이트
6. 가이드 부시
7. 거푸집 공사 부시
-캠 플랜지 다이
1. 웨어 플레이트
2. 캠 스트로크 플레이트
3. 캠 상판
4. 캠 사이드 블록
5. 캠 사이드 플레이트
6. 캠 포지티브 리턴 플레이트
7. 가이드 포스트 부시
8. 캠 스트로크 플레이트
많은 응용 분야에 사용되는 Viiplus 오일리스 브론즈 부싱
청동 오일리스 부싱 재질 및 사양이 무엇이든, 오일리스 부시 표준 모양이나 크기가 무엇이든 물리적으로 가능하다면 우리는 그것을 만들 수 있습니다.
Viiplus는 가장 경험이 풍부한 오일리스 부싱 공급업체 중 하나입니다. 오일리스 부시 카탈로그를 다운로드하려면 지금 문의하세요!
