| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 오일레스 2000 부싱 |
| 모크: | 교섭할 수 있습니다 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환 |
| 공급 능력: | 중국, 제조업체, 공급자, 공장, 도매, 금속 저널 베어링, PTFE 자기 윤활 베어링, 복합 추진 베어링, 복합 자기 윤활 베어링,그래피트 합금 베어링, 플랜지 주사철 베어 |

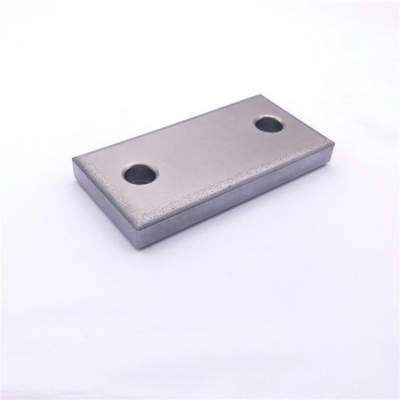

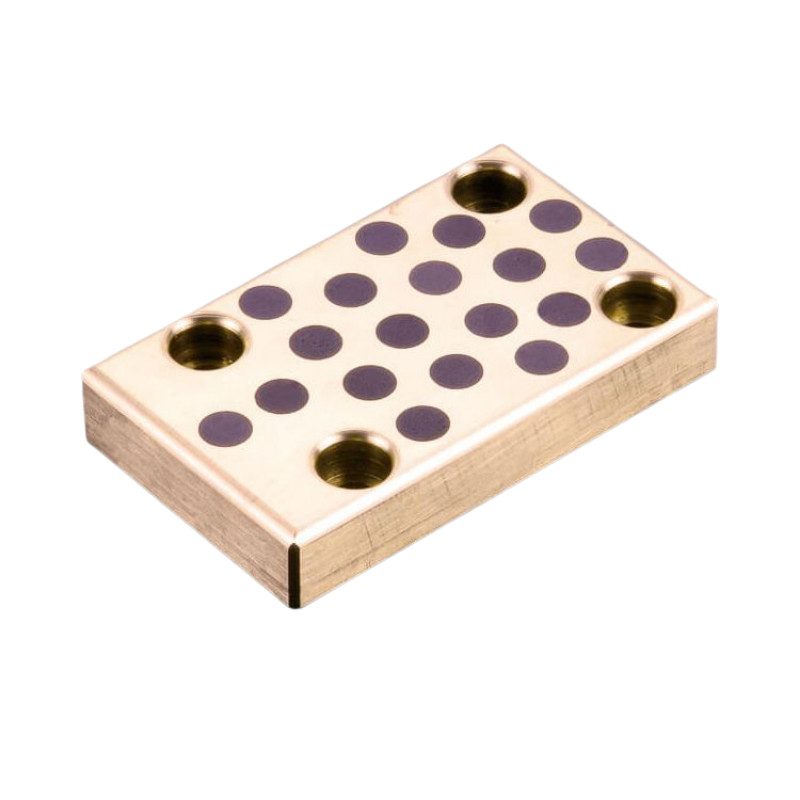

두께가 10mm 인 브론즈 부싱 2000 솔리드 윤활유 마모 플레이트는 다양한 산업 응용 분야에서 탁월한 내마모성 및 윤활을 제공하도록 설계된 고성능 구성 요소입니다.
이 마모 플레이트는 윤활 입자로 내장 된 고체 윤활제 물질로 만들어집니다. 이 고유 한 구성은 자체 윤활을 허용하여 외부 윤활 및 유지 보수의 필요성을 줄입니다. 고체 윤활제 재료는 또한 높은 하중과 속도에서도 부드럽고 안정적인 작동을 보장합니다.
두께가 10mm 인이 마모 플레이트는 강력하고 내구성있는 구조를 제공하여 까다로운 조건과 연장 된 사용을 처리 할 수 있습니다. 그들의 정밀 제조는 광범위한 기계 시스템에서 딱 맞고 최적의 성능을 보장합니다.
브론즈 부싱 2000 솔리드 윤활유 마모 플레이트는 자동차, 기계 및 중장비 제조를 포함한 다양한 산업에 사용하기에 적합합니다. 고온, 압력 및 부식성 환경을 견딜 수있는 능력은 가혹한 산업 환경에 이상적인 선택입니다.
요약하면, 10mm 두께의 청동 부싱 2000 솔리드 윤활유 마모 플레이트는 다양한 산업 응용 분야에 탁월한 내마모성과 윤활을 제공하는 신뢰할 수 있고 내구성있는 구성 요소입니다. 그들의 견고한 윤활제 재료와 정밀 제조는 가장 어려운 조건에서도 매끄럽고 안정적인 작동을 보장합니다.
분산 된 고체 윤활제가있는 소결 다층 베어링
저희에게 연락하십시오
Oilles 부시 베어링 카탈로그에 대해 문의하거나 요청하려면 오늘 문의하십시오!
(흑연 임베디드 저탄소 강)

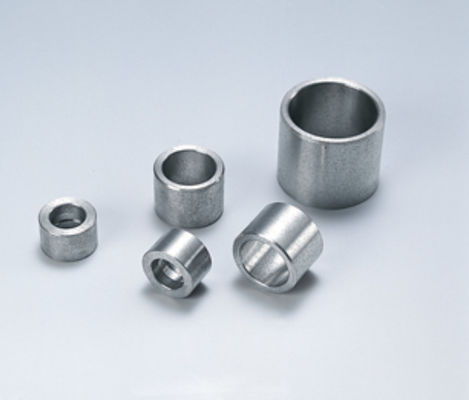

Oilles 2000 Bushing Sleeve는 슬라이딩 표면을 형성하는 특수 소결 재료로 만든 소결 다층 베어링 부싱 슬리브이며 강철 재료는 지지대를 형성합니다.
소결 층은 균일하게 분산 된 윤활 고체를 함유하는 특수한 구리-니켈 합금이며, 그 주요 성분은 흑연이다. 견고한 윤활제는 마모가 발생할 때 소결 다층 베어링 부싱 슬리브 표면에 방출됩니다. 이렇게하면 작동 중에 마찰 계수가 낮아집니다.
또한,이 소결 층은 오일로 함침된다. 다루는 응용 프로그램에는 자동차 도구, 산업용 로봇, 플라스틱 분사 성형기 용 마모 플레이트 및 연결 소화 된 다층 베어링 부싱 슬리브, 건축 기계 등이 포함됩니다.
| 구성 및 특성 | ||||||||||||||||
| DG | 소음 | 재료 아니요. 배달 양식 1) |
지정 | ASTM 표준 | 비례 중량 | 물리적 특성 (Min.) | ||||||||||
| 기준 | 합금 아니요. |
소음 | ASTM | 밀도 | 0.2% 부담 |
인장 힘 |
부담 | emodulus | 경도 | 애플리케이션 | ||||||
| 상징 | ρ | Δy | ΔT | |||||||||||||
| 단위 | 비율 | 비율 | g/cm³ | MPA | MPA | 비율 | MPA | HB | ||||||||
| 01 | 1705 | 2.1090.01 | cusn7znpb | B 584 | C932 00 | Cu 81-85 SN 6-8 Zn 3-5 PB 5-7 허용됩니다 맥스. 부분 NI 2.0 SB 0.3 |
Cu 81-85 SN 6.3-7.5 Zn 2-4 PB 6-8 ni 1 SB 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | 기준 The 자료 대부분의 응용 프로그램 국제적인 표준화 |
||
| 2.1090.03 | cusn7znpb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | cusn7znpb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CUSN12PB | 아직 표준화되지 않았습니다 | Cu 84-87 SN 11-13 PB 1-2 허용 NI 0.8-1.5 맥스. 부분 NI 2.0 SB 0.2 p 0.2 |
Cu 85-88 SN 10-12 PB 1-1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | 높은 자료 부하 및/또는 부식 스트레스 국제 공격 부분적으로 만 표준화 |
|||
| 2.1061.03 | CUSN12PB | 아직 표준화되지 않았습니다 | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CUSN12PB | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | cual10ni | B 584 | C955 00 | c u min. 75 Al 8.5-11.0 NI 4.0-6.5 FE 3.5-5.5 허용됩니다 맥스. 부분 MN 3.3 |
Cu Min. 78 Al 10-11.5 NI 3-5.5 FE 3-5 MN MAX. 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | 재료 극단적 인 하중 및/또는 높음 신랄한 환경 국제적인 표준화 |
||
| 2.0975.02 | cual10ni | b 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | cual10ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | cual10ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CUZN25AL5 | B584 | C863 00 | Cu 60-67 알 3-7 FE 1.5-4 MN 2.5-5 zn 휴식 허용됩니다 맥스. 부분 니 맥스. 3 |
Cu 60-66 Al 5-7.5 FE 2-4 MN 2.5-5 Zn 22-28 니 맥스. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | 재료 가장 높은 하중 없이 부식성 공격. 국제적인 부분적으로 표준화 큰 확장 |
||
| 2.0598.02 | CUZN25AL5 | b 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CUZN25AL5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CUSN12 | 아직 표준화되지 않았습니다 | Cu 84-88 SN 11-13 PB 1 NI 2.0 SB 0.2 p 0.2 |
Cu 85-88 SN 10-12 PB 1-1.5 NI 0.8-1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | 자료 좋은 마모 resis- 텐스. 부식 그리고 해수 저항력 국제적인 부분적으로 표준화 |
|||
| 2.1052.03 | CUSN12 | 아직 표준화되지 않았습니다 | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CUSN12 | 아직 표준화되지 않았습니다 | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) 배달 양식 : .01 = 모래 주조. .02 = 중력 주조. .03 = 원심 캐스팅. .04 = 연속 주조 | ||||||||||||||||
· 분산 된 솔리드 윤활유는 모든 방향으로 모션을 허용하고 미세한 움직임에 뛰어난 성능을 제공합니다.
· 윤활이 필요없이 서비스 가능합니다.
· 우수한 하중 저항, 속도 특성 및 내마모성을 특징으로합니다.
· 표준 Oilles 2000 부싱 슬리브 제품 및 추가 가공 용 플레이트는 다양한 크기로 제공됩니다.
| 윤활 조건 | 마른 | 주기적 윤활 |
|---|---|---|
| 서비스 온도 범위 (℃) |
-40 12+120 | -40 12+120 |
| 허용 가능한 최대. 접촉 압력 : p (N/MM2) |
24.5 | 49 |
| 허용 가능한 최대. 속도 : v (M/S) |
0.50 | 1.00 |
| 허용 가능한 최대. PV 값 (N/mm2 m m/s) |
1.63 | 2.45 |
괄호 안의 값은 소결 된 다층 베어링 부싱 슬리브의 정적 압력으로, 비 움직이거나 매우 낮은 움직이는 응용 분야에서 소결 된 다층 베어링의 압력 (≦ 0.0017 m / s)입니다.
| 밀도 | —— | G/CM3 | 6.3 |
|---|---|---|---|
| 경도 | JIS K 7202-2 | HRM | 60-95 |
| 오일 함침률 | —— | vol% | 12 |
· 위에 표시된 값은 소결층 용입니다.
· 위에 표시된 값은 표준 값이 아닌 일반적인 값입니다.
브론즈 부싱 2000 재료를 마무리하여 구입하여 사용하는 경우 가공 후 오일 함침을 한 다음 하우징에 조립해야합니다. 부싱 슬리브 소결 다층 베어링이 길거나 씻겨지기 위해 저장되면 다시 오일 함침을 처리 한 다음 하우징에 조립해야합니다. 이 방법은 250 페이지에 표시된 오일 함침 방법에 대한 설명을 참조하십시오. 가공 된 부싱 슬리브 링크 린스 린스 오일에 오일 함침 (가열에 의해)이 비활성화 된 경우 사용하기 전에 24 시간 이상 윤활유에 윤활유 베어링을 담그십시오.
|
ID |
OD |
길이 |
|
클래스 7 ~ 8 |
클래스 6 ~ 7 |
클래스 8 ~ 9 |
| ID | OD |
-0.1 길이 L 공차 -0.3 |
||||||||||
| φd | 용인 | φd | 용인 | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
＋0.049 ＋0.038 |
18 |
＋0.034 ＋0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
＋0.053 ＋0.042 |
19 |
＋0.041 ＋0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
＋0.053 ＋0.042 |
20 |
＋0.041 ＋0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
＋0.053 ＋0.042 |
21 |
＋0.041 ＋0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
＋0.053 ＋0.042 |
22 |
＋0.041 ＋0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
＋0.053 ＋0.042 |
24 |
＋0.041 ＋0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
＋0.060 ＋0.047 |
28 |
＋0.041 ＋0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
＋0.060 ＋0.047 |
30 |
＋0.041 ＋0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
＋0.065 ＋0.052 |
33 |
＋0.050 ＋0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
＋0.065 ＋0.052 |
35 |
＋0.050 ＋0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
＋0.065 ＋0.052 |
38 |
＋0.050 ＋0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
＋0.065 ＋0.052 |
40 |
＋0.050 ＋0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
＋0.076 ＋0.060 |
44 |
＋0.050 ＋0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
＋0.076 ＋0.060 |
45 |
＋0.050 ＋0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
＋0.076 ＋0.060 |
50 |
＋0.050 ＋0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
＋0.081 ＋0.065 |
55 |
＋0.060 ＋0.041 |
455530 | ||||||||
| 45 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
456030 | ||||||||
| 50 |
＋0.081 ＋0.065 |
60 |
＋0.060 ＋0.041 |
506020 | 506030 | |||||||
| 50 |
＋0.081 ＋0.065 |
62 |
＋0.060 ＋0.041 |
506230 | ||||||||
| 50 |
＋0.081 ＋0.065 |
65 |
＋0.060 ＋0.041 |
506530 | ||||||||
| 55 |
＋0.091 ＋0.072 |
70 |
＋0.062 ＋0.043 |
557030 | ||||||||
| 60 |
＋0.091 ＋0.072 |
74 |
＋0.062 ＋0.043 |
607430 | ||||||||
| 60 |
＋0.091 ＋0.072 |
75 |
＋0.062 ＋0.043 |
607530 | ||||||||
| 65 |
＋0.091 ＋0.072 |
80 |
＋0.062 ＋0.043 |
|||||||||
| 70 |
＋0.096 ＋0.077 |
85 |
＋0.073 ＋0.051 |
708530 | ||||||||
| 70 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
90 |
＋0.073 ＋0.051 |
|||||||||
| 75 |
＋0.096 ＋0.077 |
95 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
96 |
＋0.073 ＋0.051 |
|||||||||
| 80 |
＋0.096 ＋0.077 |
100 |
＋0.073 ＋0.051 |
|||||||||
| 90 |
＋0.107 ＋0.085 |
110 |
＋0.076 ＋0.054 |
|||||||||
| 100 |
＋0.107 ＋0.085 |
120 |
＋0.076 ＋0.054 |
|||||||||
| ID | OD |
길이 l 공차 0 －0.3 |
|||||||||||
| φd | 용인 | φd | 용인 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
＋0.011 ＋0.003 |
18 |
0 －0.008 |
121816 | 121825 | ||||||||
| 16 |
＋0.011 ＋0.003 |
22 |
0 －0.009 |
162216 | 162220 | 162230 | |||||||
| 20 |
＋0.013 ＋0.004 |
28 |
0 －0.009 |
202820 | 202830 | 202840 | |||||||
| 25 |
＋0.013 ＋0.004 |
33 |
0 －0.011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
＋0.013 ＋0.004 |
38 |
0 －0.011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
＋0.016 ＋0.005 |
44 |
0 －0.011 |
354440 | 354450 | 354460 | |||||||
| 40 |
＋0.016 ＋0.005 |
50 |
0 －0.011 |
405040 | 405050 | 405060 | |||||||
| 50 |
＋0.016 ＋0.005 |
62 |
0 －0.013 |
506250 | 506280 | ||||||||
| 60 |
＋0.019 ＋0.006 |
74 |
0 －0.013 |
607450 | 607460 | 607480 | |||||||
| 70 |
＋0.019 ＋0.006 |
85 |
0 －0.015 |
708550 | 7085100 | ||||||||
| 80 |
＋0.019 ＋0.006 |
96 |
0 －0.015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
＋0.022 ＋0.007 |
120 |
0 －0.015 |
10012050 | 100120100 | 100120120 | |||||||
· 표준 원통형 덤불, 플랜지 덤불, 스러스트 와셔 및 슬랫을 사용할 수 있습니다.
· 무연 유형도 사용할 수 있습니다
· 모든 특수 설계는 필요에 따라 생산됩니다
Oilles 2000 부싱 슬리브는 마찰이 적고 내마모성이 좋은 내마모성 부품으로 널리 사용되어 자동차 다이 마모 플레이트, 산업용 로봇, 주입 마모 플레이트, 주입 타이 바 부시, 시공 기계 자체 활용 부싱 슬리브 소매 베어링 등과 같은 오일이 어려운 기계적 부품입니다.
