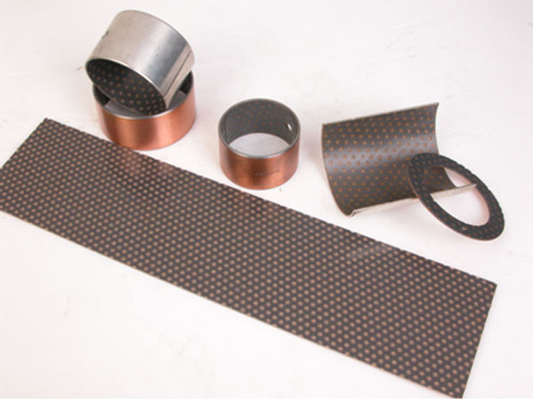

PAP P14 원통형 부시 및 스러스트 와셔

PAP P14 원통형 부시 및 스러스트 와셔

브랜드 이름: Gleitlager Permaglide PAP Buchsen
모델 번호: PAP 부시 등가물
모크: 협상 가능
가격: 협상 가능
지불 조건: 티/티
공급 능력: 청동제 슬리브 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 금속성 셀프 윤활 처리 부싱, 무쇠 태도, 슬리브 부싱, POM 태도, 무쇠 미끄럼 베어링, 주유 브론즈 부싱
자세한 정보
원래 장소:
글레이트라게르부흐센 중국
인증:
ISO 9001
Type:
Gleitlager Permaglide PAP Buchsen Equivalent
Item:
Self-lubricating Bearing
Size:
Metric Size & Inch Size
Feature:
Self-lubrication Bearings maintenance-free
Get A Better Quote:
tiffany@viiplus.com
Self-lubricating Bearing Bushing Manufacturer:
https://www.viiplus.com/
High Light::
Slit Oilless Bronze Bushing, Anti Fatigue Oilless Bronze Bushing, Maintenance Free Oilless Bronze Bushing
Gleitalger:
A plain bearing, or more commonly sliding contact bearing and slide bearing, is the simplest type of bearing, comprising just a bearing surface and no rolling elements. Therefore, the journal slides over the bearing surface. The simplest example of a plain
Bush Bearings Manufacturers Suppliers Exporters:
plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/
포장 세부 사항:
수출 통 목제 팔레트 나무 상자
공급 능력:
청동제 슬리브 부싱, 중국, 제조들, 공급자들, 공장, 도매이, 금속성 셀프 윤활 처리 부싱, 무쇠 태도, 슬리브 부싱, POM 태도, 무쇠 미끄럼 베어링, 주유 브론즈 부싱
제품 설명

PAP P14 원통형 부시 및 스러스트 와셔는 유지 관리가 필요 없고 환경 친화적인 고성능 슬라이딩 베어링 소재입니다.이 소재는 특히 식품 산업에서 유지 관리가 필요 없는 무급유 응용 분야를 위해 특별히 설계된 무연 표준 슬라이딩 소재입니다.그러나 그리스를 윤활제로 사용하는 것이 제한되어 권장되지는 않지만 액체 윤활 시스템에도 사용할 수 있습니다.

P14 재료의 제조 공정에는 고체 윤활제 덩어리가 생성되는 특별히 조정된 혼합 공정이 포함됩니다.병렬 연속 소결 작업에서 청동 분말은 슬라이딩 층으로 강철 뒷면에 소결됩니다.그 결과 두께가 0.2mm~0.35mm이고 기공 부피가 약 30%인 슬라이딩 층이 생성됩니다.이어서, 함침 롤러를 사용하여 공동을 고체 윤활제로 채웁니다.이 공정 단계는 최대 0.03mm 두께의 고체 윤활제 길들이기 층이 슬라이딩 층 위에 생성되는 방식으로 제어됩니다.추가 열처리에서는 재료 시스템의 특성이 조정되고, 제어된 롤러 쌍을 사용하여 복합 재료에 필요한 두께 공차가 생성됩니다.

참고: P14 재료는 물에서 사용할 수 없습니다(대안: P180, P147, P10, P11).다양한 디자인의 슬라이딩 요소는 절단, 스탬핑 및 성형 공정을 통해 P14 소재로 생산됩니다.표준 설계에는 원통형 부시, 플랜지 부시, 스러스트 와셔 및 스트립이 포함됩니다.마지막 단계에서 P14 재료로 제작된 플레인 베어링은 베어링 후면, 끝면 및 충격면에 부식 방지 처리를 거칩니다.표준 버전은 층 두께가 약 0.002mm인 주석입니다.주석은 임시 부식 방지 및 조립 보조제로 사용됩니다.

P14 소재의 특징으로는 무연, 매우 낮은 스틱슬립 경향, 낮은 마모, 낮은 마찰 계수, 금속과 융합되는 경향이 없고 매우 낮은 팽창 경향 등이 있습니다.선호되는 적용 분야에는 무연 부품이 필요한 공회전 조건에서 유지 관리가 필요 없는 작동, 최대 1m/s 속도의 회전 또는 진동 운동, 선형 운동 및 -200°C ~ 280°C 온도 범위가 포함됩니다. °C.

최대 3m/s의 슬라이딩 속도까지 문제 없이 유체역학적 작동이 가능합니다.그러나 3m/s 이상의 연속 작동에서는 흐름 침식이나 캐비테이션이 발생할 위험이 있습니다.Motorservice는 유체역학적 작동 상태 계산을 서비스로 제공합니다.

또한 PAP P14 시리즈 스러스트 와셔(PAW42 P14)는 MISUMI 온라인 상점에서 다양한 변형으로 주문할 수 있으며 무료 CAD 데이터, 빠른 배송 및 합리적인 가격을 제공합니다.PAP P14 시리즈의 다른 제품에는 원통형 부시, 플랜지 부시, 스러스트 와셔 및 스트립이 포함됩니다.예를 들어, PAP6040-P14-KS KS 원통형 부시는 내부 직경이 60mm, 외부 직경이 65mm, 길이가 40mm입니다.또 다른 예는 내부 직경이 20mm, 외부 직경이 23mm, 길이가 20mm인 PAP2020-P14 일반 원통형 부시입니다.MISUMI 온라인 상점에서는 선택 및 구성이 가능한 다양한 변형과 ​​함께 PAP P14 복합 재료로 제작된 플레인 베어링도 제공합니다.



사용 가능한 유형: 플랜지 라이너(PAF) 원통형 부시(PAP) 스러스트 와셔(PAW)

PAP Buchsen 등가 중국 공장 가격

유지보수가 적고 유지보수가 필요 없는 플레인 베어링



덤불

덤불

설명 하다
PAP 0203 P14 2 3,5
PAP 0303 P14 4,5
PAP 0304 P14 4,5 4
PAP 0305 P14 4,5 5
PAP 0306 P14 4,5 6
PAP 0403 P14 4 5,5
PAP 0404 P14 4 5,5 4
PAP 0406 P14 4 5,5 6
PAP 0410 P14 4 5,5 10
PAP 0505 P14 5 7 5
PAP 0508 P14 5 7 8
PAP 0510 P14 5 7 10
PAP 0606 P14 6 8 6
PAP 0608 P14 6 8 8
PAP 0610 P14 6 8 10
PAP 0710 P14 7 9 10
PAP 0806 P14 8 10 6
PAP 0808 P14 8 10 8
PAP 0810 P14 8 10 10
PAP 0812 P14 8 10 12
PAP 100115 P14 100 105 115
PAP 10050 P14 100 105 50
PAP 10060 P14 100 105 60
PAP 1008 P14 10 12 8
PAP 1010 P14 10 12 10
PAP 1012 P14 10 12 12
PAP 1015 P14 10 12 15
PAP 1020 P14 10 12 20
PAP 11060 P14 110 115 60
PAP 12060 P14 120 125 60
PAP 1208 P14 12 14 8
PAP 1210 P14 12 14 10
PAP 1212 P14 12 14 12
PAP 1215 P14 12 14 15
PAP 1220 P14 12 14 20
PAP 1225 P14 12 14 25
PAP 125100 P14 125 130 100
PAP 130100 P14 130 135 100
PAP 1310 P14 13 15 10
PAP 140100 P14 140 145 100
PAP 14060 P14 140 145 60
PAP 1410 P14 14 16 10
PAP 1412 P14 14 16 12
PAP 1415 P14 14 16 15
PAP 1420 P14 14 16 20
PAP 1425 P14 14 16 25
PAP 150100 P14 150 155 100
PAP 15080 P14 150 155 80
PAP 1510 P14 15 17 10
PAP 1512 P14 15 17 12
PAP 1515 P14 15 17 15
PAP 1520 P14 15 17 20
PAP 1525 P14 15 17 25
PAP 16080 P14 160 165 80
PAP 1610 P14 16 18 10
PAP 1612 P14 16 18 12
PAP 1615 P14 16 18 15
PAP 1620 P14 16 18 20
PAP 1625 P14 16 18 25
PAP 180100 P14 180 185 100
PAP 1810 P14 18 20 10
PAP 1815 P14 18 20 15
PAP 1820 P14 18 20 20
PAP 1825 P14 18 20 25
PAP 200100 P14 200 205 100
PAP 2010 P14 20 23 10
PAP 2015 P14 20 23 15
PAP 2020 P14 20 23 20
PAP 2025 P14 20 23 25
PAP 2030 P14 20 23 30
PAP 2215 P14 22 25 15
PAP 2220 P14 22 25 20
PAP 2225 P14 22 25 25
PAP 2230 P14 22 25 30
PAP 2415 P14 24 27 15
PAP 2420 P14 24 27 20
PAP 2425 P14 24 27 25
PAP 2510 P14 25 28 10
PAP 2515 P14 25 28 15
PAP 2520 P14 25 28 20
PAP 2525 P14 25 28 25
PAP 2530 P14 25 28 30
PAP 2550 P14 25 28 50
PAP 2820 P14 28 32 20
PAP 2830 P14 28 32 30
PAP 300100 P14 300 305 100
PAP 3015 P14 30 34 15
PAP 3020 P14 30 34 20
PAP 3025 P14 30 34 25
PAP 3030 P14 30 34 30
PAP 3040 P14 30 34 40
PAP 3230 P14 32 36 30
PAP 3240 P14 32 36 40
PAP 3520 P14 35 39 20
PAP 3530 P14 35 39 30
PAP 3540 P14 35 39 40
PAP 3550 P14 35 39 50
PAP 4020 P14 40 44 20
PAP 4030 P14 40 44 30
PAP 4040 P14 40 44 40
PAP 4050 P14 40 44 50
PAP 4510 P14 45 50 10
PAP 4530 P14 45 50 30
PAP 4540 P14 45 50 40
PAP 4550 P14 45 50 50
PAP 5020 P14 50 55 20
PAP 5030 P14 50 55 30
PAP 5040 P14 50 55 40
PAP 5060 P14 50 55 60
PAP 5540 P14 55 60 40
PAP 5560 P14 55 60 60
PAP 6030 P14 60 65 30
PAP 6040 P14 60 65 40
PAP 6060 P14 60 65 60
PAP 6070 P14 60 65 70
PAP 6540 P14 65 70 40
PAP 6550 P14 65 70 50
PAP 6560 P14 65 70 60
PAP 6570 P14 65 70 70
PAP 7040 P14 70 75 40
PAP 7050 P14 70 75 50
PAP 7070 P14 70 75 70
PAP 7550 P14 75 80 50
PAP 7560 P14 75 80 60
PAP 8040 P14 80 85 40
PAP 8060 P14 80 85 60
PAP 8080 P14 80 85 80
PAP 8560 P14 85 90 60
PAP 90100 P14 90 95 100
PAP 9060 P14 90 95 60
위로

플랜지 부시

플랜지 부시 PAF..


설명 하다
PAF 06040 P14 6 8 4
PAF 06070 P14 6 8 7
PAF 06080 P14 6 8 8
PAF 08055 P14 8 10 5,5
PAF 08075 P14 8 10 7,5
PAF 08095 P14 8 10 9,5
PAF 10070 P14 10 12 7
PAF 10090 P14 10 12 9
PAF 10120 P14 10 12 12
PAF 10170 P14 10 12 17
PAF 12070 P14 12 14 7
PAF 12090 P14 12 14 9
PAF 12120 P14 12 14 12
PAF 12170 P14 12 14 17
PAF 14120 P14 14 16 12
PAF 14170 P14 14 16 17
PAF 15090 P14 15 17 9
PAF 15120 P14 15 17 12
PAF 15170 P14 15 17 17
PAF 16120 P14 16 18 12
PAF 16170 P14 16 18 17
PAF 18120 P14 18 20 12
PAF 18170 P14 18 20 17
PAF 18220 P14 18 20 22
PAF 20115 P14 20 23 11,5
PAF 20165 P14 20 23 16,5
PAF 20215 P14 20 23 21,5
PAF 25115 P14 25 28 11,5
PAF 25165 P14 25 28 16,5
PAF 25215 P14 25 28 21,5
PAF 30160 P14 30 34 16
PAF 30260 P14 30 34 26
PAF 35160 P14 35 39 16
PAF 35260 P14 35 39 26
PAF 40260 P14 40 44 26
위로

스트립

스트립

설명 S3
파스 20250 P14 500 250 2,0
파스 10250 P14 500 250 1,0
파스 05180 P14 500 180 0,5
파스 07250 P14 500 250 0,75
파스 15250 P14 500 250 1,5
파스 30250 P14 500 250 3,06
파스 25250 P14 500 250 2,5
위로

스러스트 와셔

스러스트 와셔 PAW


설명 하다 S3
PAW 18 P14 18 32 1,5
PAW 20 P14 20 36 1,5
PAW 52 P14 52 78 2,0
PAW 14 P14 14 26 1,5
PAW 26 P14 26 44 1,5
PAW 10 P14 10 20 1,5
PAW 32 P14 32 54 1,5
PAW 22 P14 22 38 1,5
PAW 48 P14 48 74 2,0
PAW 38 P14 38 62 1,5
PAW 42 P14 42 66 1,5
PAW 16 P14 16 30 1,5
PAW 12 P14 12 24 1,5
PAW 28 P14 28 48 1,5
PAW 62 P14 62 90 2,0



모든 작업과 응용 분야에 대해 유지 관리가 필요 없는 재료로 만들어진 제품으로는 플레인 베어링 응용 분야에 대해 원하는 솔루션을 찾는 것이 불가능합니다.이러한 업무 및 적용을 위해 유지 관리가 적은 재료를 사용할 수 있습니다.이 경우 마모 하중을 받는 슬라이딩 표면은 PVDF(Polyvinylidene Fluoride) 매트릭스로 구성됩니다.



PAP P14 원통형 부시 및 스러스트 와셔 2

P1 Gleitlager Permaglide PAP Buchsen 동급

드라이런에 적합



Gleitlager Permaglide PAP Buchsen Equivalent는 최대 마찰 성능을 갖춘 납 함유 견고한 슬라이딩 소재입니다.이는 유지보수가 필요 없는 건식 작동 용도로 설계되었지만 액체 윤활 시스템에도 사용할 수 있습니다.



독특한 특징:



  • 보편적인 사용
  • 낮은 마찰 값, 높은 내마모성
  • 자체 윤활 기능으로 공회전에서 매우 우수한 성능





형질 단위 P10, P11 P14 P147*
무연 아니요
pvmax MPa·m/s 1.8 1.6 1.4
pmax.stat. MPa 250 250 250
pmax.dyn. MPa v ≤ 0.032m/s에서 56 v ≤ 0.029m/s에서 56 v = 0.025m/s에서 56
vmax 밀리미터/초 p ≤ 0.90 MPa에서 2 p ≤ 1.60MPa에서 1 p ≤ 1.75 MPa에서 0.8
-200 ~ +280 -200 ~ +280 -200 ~ +280



자재 생산



고체 윤활제 덩어리는 특별히 조정된 혼합 공정을 통해 생산됩니다.병렬 연속 소결 작업에서 청동 분말은 슬라이딩 층으로 강철 또는 청동 뒷면에 소결됩니다.이는 0.2mm에서 0.35mm 사이의 두께와 약 1.5mm의 기공 부피를 갖는 슬라이딩 층을 생성합니다.30%.다음으로, 함침 롤러를 통해 공동에 고체 윤활제가 채워집니다.

이 공정 단계는 고체 윤활제의 유입 층이 최대가 되도록 제어됩니다.슬라이딩 층 위에 0.03mm 두께가 생성됩니다.추가 열처리에서는 재료 시스템의 특성이 조정되고, 제어된 롤러 쌍을 사용하여 복합 재료에 필요한 두께 공차가 생성됩니다.



선호하는 적용 분야



1. 공회전 조건에서 유지보수가 필요 없는 작동

2. 회전 또는 진동 운동

3.최대 속도 2m/s

4. 선형 운동

5.온도 범위 -200°C ~ 280°C



PAP P14 원통형 부시 및 스러스트 와셔 3



P2 Gleitlager Permaglide PAP Buchsen 동급



윤활 필요



독특한 특징:



  • 평생 윤활 가능
  • 낮은 마모
  • 에지 로딩에 대한 낮은 민감도
  • 좋은 감쇠 특성
  • 충격에 둔감함
  • 우수한 내화학성





형질 단위 P20, P22*, P23* P200, P202*, P203*
무연 아니요
pvmax MPa·m/s 3.3
pmax.stat. MPa 250 250
pmax.dyn. MPa v ≤ 0.042m/s에서 70 v ≤ 0.047m/s에서 70
vmax 밀리미터/초 p ≤ 1.00 MPa에서 3 p ≤ 1.00 MPa에서 3.3
-40 ~ +110 -40 ~ +110



PAP P14 원통형 부시 및 스러스트 와셔 4





마찰 계수를 줄이고 열전도도를 향상시키기 위해 특수 첨가제가 매트릭스에 혼합됩니다.또한, 슬라이딩 층의 표면에는 그리스나 오일을 수용하기 위한 윤활 보어 릴리프가 선택적으로 장착될 수 있습니다.

매우 높은 성능 요구 사항을 충족하는 베어링인 Permaglide®의 경우 마찰 특성을 개선하기 위해 특수 나노 크기의 필러와 혼합된 PEEK(폴리 케톤) 플라스틱 매트릭스를 공식화하고 적용했습니다.

엔진 베어링과 마찬가지로 증가하는 기술 요구 사항과 최소화된 설치 공간이 Permaglide® 베어링 개발 노력을 결정합니다.고객 요구 사항에 따라 기하학적 구조와 모양이 선택적으로 개발되었을 뿐만 아니라 목적에 맞게 조정된 슬라이딩 쌍의 운동 운동량이 고려되는 슬라이딩 표면 시스템으로 최적화되었습니다.또한 고객은 슬라이딩 요소에 맞게 어셈블리 설계를 조정할 필요가 없습니다.Permaglide® 베어링은 조립 설계에 최적으로 조정됩니다.
