스테인리스 스틸 316 / 섬유 직물 추력 와셔 및 슬라이드 어셈블리가 있는 밸브 폴리머 플레인 베어링은 밸브 시스템에서 부드럽고 안정적인 작동을 제공하도록 설계된 특수 기계 부품의 일종입니다. 이 베어링은 향상된 내식성과 내구성을 위해 스테인리스 스틸 316과 함께 폴리머 재료를 사용합니다. (폴리테트라플루오로에틸렌) 섬유를 직물 추력 와셔에 포함시키면 마찰 특성이 더욱 향상되어 움직이는 부품 간의 낮은 마찰 인터페이스를 보장합니다.
슬라이드 어셈블리는 일반적으로 추력 와셔 및 기타 구성 요소로 구성되어 밸브 요소의 정밀하고 제어된 움직임을 허용합니다. 스테인리스 스틸 316과 섬유 직물의 조합은 고온, 압력 및 부식성 환경을 포함한 다양한 작동 조건의 가혹함을 견딜 수 있는 견고하면서도 유연한 솔루션을 제공합니다.
요약하면, 스테인리스 스틸 316 / 섬유 직물 추력 와셔 및 슬라이드 어셈블리가 있는 밸브 폴리머 플레인 베어링은 광범위한 응용 분야에서 밸브 시스템의 부드럽고 제어된 작동을 보장하기 위한 안정적이고 효율적인 솔루션을 제공합니다.


슬라이딩 베어링 슬라이딩 와셔 선택 슬리브 부싱 및 플랜지 베어링 압입


저희는 드라이 베어링, 슬라이딩 베어링, 경계 윤활 베어링, 드라이 베어링, 청동 베어링, 바이메탈 베어링, 베어링의 선두 제조업체입니다. 저희 제조 공장은 중국에 위치해 있습니다. 다음은 슬라이딩 베어링의 특정 응용 분야 중 일부입니다. 재료 특성과 성능의 조합으로 인해 VIIPLUS 제품은 일반적인 자체 윤활 베어링보다 더 널리 사용되고 홍보되었습니다. 얇은 벽 구조, 작은 크기, 경량, 사용하기 쉬운 슬리브 부싱. PLAIN BEARINGS 제품의 마모 방지층 혼합물의 재료 특성을 기반으로 유지 보수가 어려운 제품은 연료를 보급하거나 연료를 보급하기 어려운 경우, 오일 윤활이 없거나 오일 윤활이 적은 경우에 사용됩니다. 사용 중 혼합물은 연삭석 샤프트가 물리는 것을 방지하는 전이 필름을 형성합니다. 혼합물은 우수한 내마모성과 낮은 마찰 계수뿐만 아니라 적당한 탄소성을 제공하여 응력을 넓은 접촉 표면에 분산시켜 슬라이딩 베어링 제품의 하중 지지 능력을 증가시킵니다. 따라서 BUSHES 제품은 회전, 스윙, 축 방향 슬라이딩 및 기타 경우에 적합합니다.

• 청동 부싱
• 청동 부싱 청동 부싱 재료
• 황동 부싱
• 청동 부싱이란 무엇입니까?
• 청동 베어링
• 황동 대 청동 부싱
• 청동 베어링
• 황동 부싱 재료
• 부싱 청동

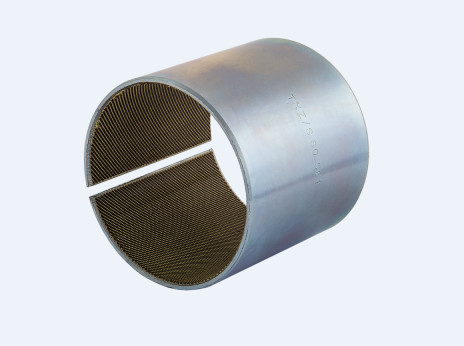

랩핑 복합 슬라이딩 베어링 스테인리스 스틸 316 / 섬유 직물 gleitlager 밸브 부싱 응용 프로그램 | VSB-36

귀하의 응용 분야를 위한 VIIPLUS 슬라이딩 베어링 솔루션

• 사전 마감 금속 슬라이딩 베어링

• 구면 플레인 베어링

• 로드 엔드

베어링 압입

롤 슬리브 부싱 감지


자유 상태에서 롤링 샤프트 슬리브에 특정 개구부가 있으므로 외경과 내경을 정확하게 측정할 수 없습니다. 따라서 롤링 베어링의 내경과 외경에는 전문 측정 도구와 장비가 장착되어야 합니다.
외경 감지
샤프트 슬리브는 게이지를 통해 링 게이지에 강제로 삽입됩니다(최대 가압력 250N)
동일한 방법과 동일한 힘을 사용하여 링 게이지 끝을 통과하지 않고 누릅니다.
내경 감지
샤프트 슬리브가 링 게이지에 눌려지면 플러그 게이지의 통과 끝에 작은 힘이 가해지고 플러그 게이지의 끝에 250N을 초과하지 않는 더 큰 힘이 가해집니다.
참고: 부싱 압력 링 게이지, 부싱 외경이 영구적으로 감소할 수 있습니다.
벽 두께 측정
샤프트 슬리브 벽 두께 측정: 샤프트 슬리브의 높이에 따라 샤프트 위쪽 측정 지점, 두 점 또는 세 점.


기술 데이터

• 랩핑 복합 슬라이딩 베어링
• 탄소강 / 섬유 직물
• 유지 보수 불필요
• 요청 시 사용 가능

속성

• 특히 회전 및 진동 운동의 경우 우수한 슬라이딩 및 마모 거동, 우수한 충격 흡수, 매우 높은 하중 용량, 흡수성 없음

재료

• 지지 재료 탄소강
• 슬라이딩 레이어 섬유 직물
• 지지 재료: 요청 시 스테인리스 스틸 및 청동

재료 특성

• 비교적 하중 용량 정적 ≤ 350 [N/mm2]
• 비교적 하중 용량 동적 ≤ 180 [N/mm2]
• 슬라이딩 속도< 0.5 [m/s] 1 [m/s] 윤활
• 마찰 값 ***0.03 [µ] ~ 0.20 [µ]
• 온도 변형 – 50 [°C] ~ + 250 [°C]
• 최대 PV 값 1.8 [N/mm² x m/s]

장착 조언

• 적절한 압입 맨드릴을 사용하는 것이 좋습니다.

공차 세부 정보

• 하우징 ØH7
• 장착 후 부싱 내경 ØH9
• 샤프트 공차 f7 ~ h8

유지 보수

• 접착된 섬유 직물 오버레이가 있는 건식 슬라이딩 베어링입니다. 따라서 윤활은 필요하지 않으며 허용되지 않습니다.

응용 범위

• 기계 및 크레인 건설, 장치 엔지니어링, 농업 기계, 피팅, 워터 펌프, 화학 산업

응용 프로그램

이제 이 제품은 농업 및 건설 기계, 크레인 및 유압 및 기계식 지브, 볼 버터플라이 및 슬루스 밸브, 워터 펌프, 화학 산업 등의 서스펜션 및 보조 장치로 사용되었습니다.

캡션

이 슬라이딩 베어링 유형 및 특수 치수는 요청 시에만 제공됩니다.
