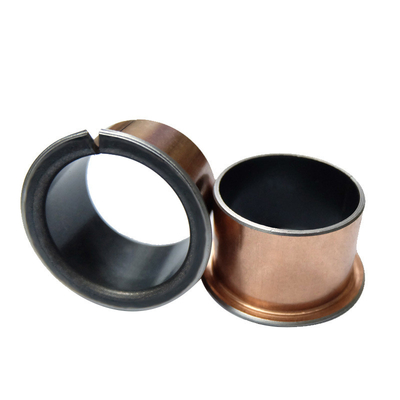

바이메탈 구리 플랜지 슬리브 베어링 & 와셔(표준 인치 크기 플레인 베어링 오일 홈)는 다양한 산업 분야에 맞게 설계된 베어링 부품의 일종입니다. 이 베어링은 구리 합금 베이스 재료와 두 번째 금속을 결합하여 뛰어난 강도와 내마모성을 제공합니다. 플랜지 슬리브 디자인은 기계 시스템 내에서 쉽게 설치하고 위치를 지정할 수 있도록 합니다.

표준 인치 크기는 광범위한 기존 장비 및 기계와의 호환성을 보장합니다. 내부 윤활 시스템이 없는 플레인 베어링은 외부 오일 홈에 의존하여 윤활제를 공급하고 움직이는 표면 사이에 윤활막을 유지하여 마찰과 마모를 줄입니다.

일반적으로 베어링의 내경에 위치한 오일 홈은 윤활제가 베어링 표면에 고르게 분포되도록 하는 채널 역할을 합니다. 이는 열을 발산하고 보다 효율적인 작동을 보장하는 데 도움이 됩니다.

구리를 주 재료로 하는 바이메탈 구조는 우수한 열 전도성과 자체 윤활 특성을 제공하여 이러한 베어링을 고속 및 고부하 응용 분야에 적합하게 만듭니다. 슬리브 베어링과 함께 자주 사용되는 와셔는 추가적인 지지력과 안정성을 제공합니다.

전반적으로 바이메탈 구리 플랜지 슬리브 베어링 & 와셔(표준 인치 크기 플레인 베어링 오일 홈)는 기존 베어링 솔루션에 비해 향상된 성능과 더 긴 수명을 제공하는 견고하고 신뢰할 수 있는 부품입니다.

구리 슬리브 오일 홈 베어링 바이메탈 불도저 구동 휠 및 지지 부시 표준 크기 플레인 베어링

바이메탈 슬리브 강철 청동 부싱 인치 크기 온라인 트러니언 샤프트, 킹 핀, 포스톤 핀, 연결 로드, 로커 암, 리프 스프링, 캠 샤프트, 크랭크 샤프트, 트랙 롤러, 캐리어 롤러, 아이들러 등

엔지니어링 기계 부싱 및 청동 베어링

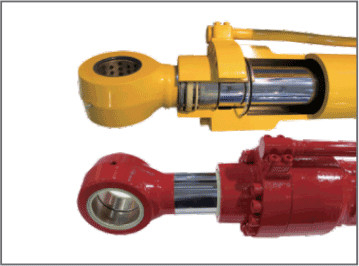

특히 가혹한 광산 및 현장에서 작동하는 장비; 굴삭기 암 베어링 슬리브, 불도저 구리 슬리브, 섀시 주행 메커니즘, 유압 실린더 오일 펌프 등. VIIPLUS는 윤활 문제를 해결할 뿐만 아니라 소음을 줄이고 수명을 연장하는 충격 방지, 방진, 고강도 자체 윤활 베어링을 개발했습니다.

바이메탈 베어링 슬라이딩 베어링 다층 베어링 얇은 뒷면 강철에 수지 슬라이딩 표면이 있는 플레인 베어링
우수한 슬라이딩 성능, 내마모성 및 열 전도성을 보여줍니다.

바이메탈 베어링은저탄소 강판을 매트릭스 재료로 하고, 표면은 강철 및 구리 합금 제품의 CuPb10Sn10 또는 CuSn6Zn6Pb3 재료를 소결합니다. 이 제품은 이중 합금 베어링, 중형 트럭의 밸런스 브리지 부싱 및 개스킷에서 가장 강력한 베어링 용량을 가지고 있습니다. 불도저의 구동 휠 및 지지 휠; 자동차 강판 부싱은 모두 이 제품을 사용합니다. 이는 널리 사용되는 일종의 고부하 저속 슬라이딩 베어링입니다.

바이메탈 베어링 및 부싱은 구동 샤프트와 구동 휠의 내부 구멍에 위치합니다.

구동 휠 샤프트 슬리브 부싱, 더 긴 바이메탈 청동 로드 부싱은 최대 하중 지지력을 제공합니다. 일부 마감재가 그대로 있거나 부싱이 설치된 상태에서 고온에 노출됩니다.

슬라이딩 베어링 강철(청동 분말 바이메탈 베어링) | VSB-80

바이메탈 자체 윤활 베어링 표준 크기 플레인 베어링 DEVA-BM 오일링 베어링

중국 바이메탈 자체 윤활 베어링은 강판을 매트릭스로 하고 표면에 고체 윤활제를 포함하는 구리 합금 재료를 마모 방지층으로 하는 특수 기술로 만들어진 일종의 바이메탈 슬라이딩 베어링입니다.

재료

CuPb10Sn10, CuSn6Zn6Pb3, CuPb24Sn4, CuPn30, AlSn20Cu

설명

JF800 바이메탈 베어링은 강철을 매트릭스로 하고 표면은 구리, 주석 합금, 압연 롤링 베어링으로 소결되며 표준 합금 재료는 다음과 같습니다.CuPb10Sn10, CuSn6Zn6Pb3, CuPb24Sn4, CuPn30, AlSn20Cu.베이스 플레이트는저탄소 강철로 만들어졌기 때문에 샤프트 슬리브의 외경 가공 정확도가 보장됩니다. 또한 제품을 시트 구멍에 넣은 후 나사 고정이 필요하지 않습니다. 간섭 끼워맞춤을 통해 외부 원의 모양을 방지할 수 있습니다. 내부 표면의 합금 화학 성분 변화는 서로 다른 베어링 압력, 서로 다른 사용 온도 및 서로 다른 슬라이딩 속도에 대한 요구 사항을 충족할 수 있습니다. 서로 다른 구조의 오일 홈은 생산 시 마찰 표면을 위해 설계되었으며 오일 캐비티는 서로 다른 오일링 방식의 요구 사항을 충족하고 차축 물림 현상을 방지할 수 있습니다.

특성

강철 백킹은 뛰어난 고하중 지지력과 우수한 열 발산을 제공합니다. 소결된 청동 분말은 우수한 내마모성과 뛰어난 하중 지지력을 제공합니다. 구리 도금은우수한 내식성을 가지고 있습니다.

일반적인 응용 분야

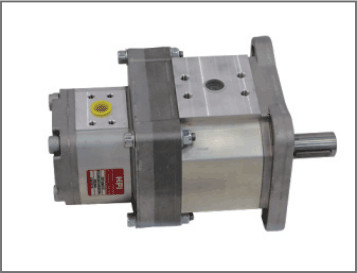

VSB-80 JF800 바이메탈 응용 분야는 오일 윤활 조건으로 설계되어야 하며고부하 저속 회전, 스윙 동작에 적합합니다. 현재 자동차 밸런스 브리지, 스프링 플레이트 시트 구멍, 브레이크 슈, 스티어링 너클, 모션 연결 로드, 펀치 슬라이딩 부품, 불도저 지지대, 중형 구동 휠, 기어 박스, 오일 펌프, 실린더, 엔진, 클러치 등에 널리 사용되고 있습니다. 또한 광산 기계, 터보 - 자동차, 건설 기계, 농업 기계, 강철 압연 기계 등에도 널리 사용됩니다.

기술 데이터

• 지게차
• 팔레트 트럭
• 크레인
• 굴삭기

Technische Daten

• 랩핑 복합 슬라이딩 베어링
• 구리 도금 또는 주석 도금 강철 / 청동
• 낮은 유지 보수
• 윤활 포켓 포함

속성

• 용고하중 용량 및 진동 운동뿐만 아니라 거친 작동 및 온도 부하에도 적합합니다. 윤활제 저장으로 인한 장기간 윤활.

재료

• erial강철 구리 도금 / 주석 도금
• 슬라이딩 레이어CuPb10Sn10

공차 세부 정보

• 하우징 ØH7
• 부싱 내부-Ø 장착 후H9
• 샤프트 공차f7 ~ h8

유지 보수

• 는 낮은 유지 보수 복합 슬라이딩 베어링이지만 1차 윤활이 필요합니다. 오일 또는 그리스 윤활이 가능합니다. 고체 윤활제 저장으로 인해 윤활 간극이 최소화됩니다!

캡션

특수 치수는 요청 시 제공됩니다.
