| 브랜드 이름: | REPLACEMENT PLAIN BEARINGS |
| 모델 번호: | LD는 윤활제 공기통을 가진 CuSn8로 만든 방위를 청동색으로 만듭니다 |
| 모크: | MATE-TO-ORDER 관례 투관 |
| 가격: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| 지불 조건: | 미리 TT, L/C, 서부 동맹 |
| 공급 능력: | 표준 포용력 투관 |

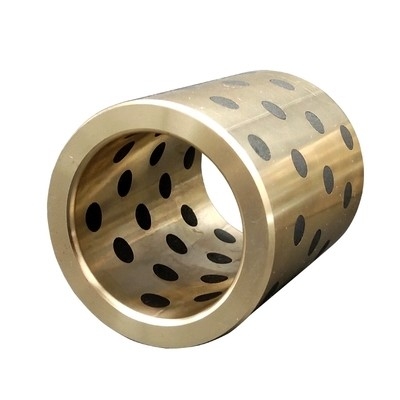

C86300/C86200 그래피트 플러그 장갑, 2.5 ID (내심 지름) x 3 OD (외부 지름) x 2 길이의 인치 크기,다양한 산업용 용도로 설계된 고성능 부품수갑의 구리 기반 합금은 우수한 전도성, 부식 저항성 및 가공성을 제공합니다. 그래피트 플러그가 추가되면 성능이 더욱 향상됩니다.더 나은 윤활성과 마모 저항성을 제공합니다..
이 장갑은 회전 기계, 베어링 및 정확성과 내구성이 중요한 다른 응용 프로그램에서 일반적으로 사용됩니다.인치 크기는 표준 인치 기반 부품 및 시스템과의 호환성을 보장합니다..
C86300/C86200 합금과 그래피트 플러그의 조합은 높은 부하, 온도 및 속도를 견딜 수 있는 수갑을 만듭니다.우수한 성능과 오래 지속되는 내구성을 요구하는 응용 프로그램에 이상적인 선택.
인치 크기 2.5 ID x 3 OD x 2 길이
| 화학 성분 질량/% | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 큐 | Sn | 알 | 페 | 원 | 니 | Pb | 네 | P | Zn |
| 60~66 | 0.2 | 50.0-7.5 | 20.0-4.0 | 2.5-50 | 1 | 0.2 | _ | _ | _ |
| 기계적 특성 | |||
|---|---|---|---|
| 팽창 강도 Mpa (분) | 양력 강도 MPa ((min) | 연장 % | 브리넬 강도 (HB) |
| 758 | 427 | 14 | 225 |
참고:
1화학 구성에서, 단일 값은 최대치를 나타냅니다.
2, 단단함 값의 기계적 성능은 참조를 위해만
관세 처리를 보다 원활하게 할 수 있도록
국경을 넘나드는 운송?
VIIPLUS단계별로 프로세스를 완료하는 데 도움이 됩니다.
구리: H62, HAl66-6-3-2, 일반 고강도 구리, 특수 단단한 고강도 구리 (HB> 250), 등 알루미늄 구리: QAl10-5-5, ZCuAl10Fe3, ZCuAl9Fe4Ni4Mn2, CuAl10Ni 등 구리: ZCu5Pb5Zn5,Cn7Zn4Pb7, CuSn8, CuSn12, ZCuSn10P1 등 높은 납과 구리: ZCuPb10Sn10, CuPb15Sn7 등 한편 DIN, BS, EN, UNS에 따라 다른 고객의 요구 사항에 따라,SAE 및 중국 GB 표준의 다양한 제품의 생산 (예를 들어: CuZn39Pb3, CuZn40Al2, C86200, C95800, C48200) 문의 부탁드립니다.
| 화학적 요구 사항 | ||||||||||||
| 구리 합금 UNS 번호 |
구성, % 최대, 표시된 경우를 제외하고 | |||||||||||
| 니켈 | ||||||||||||
| 구리 | 진 | 납 | 아연 | 철 | 그 중 | 알루미늄 | 마랑제 | 안티몬 | 황 | 포스포스 | 실리콘 | |
| 코발트 | ||||||||||||
| C86300 | 600.0660 | 0.20 | 0.20 | 220.028입니다.0 | 20.04.0 | 1.0A | 50.0675 | 20.555.0 | ... | ... | ... | ... |
| C90500 | 860.0890 | 90.0110 | 0.30 | 10.03.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 820.0850 | 150.0170 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 790.082입니다.0 | 180.020.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 780.082입니다.0 | 90.0110 | 80.0110 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A 구리 최소를 결정할 때 구리는 구리 더하기 니켈로 계산될 수 있다. | ||||||||||||
| B 연속 융합물에서는 광소가 최대 1.5%가어야 합니다. | ||||||||||||
| C 철은 최대 0.35%가 강철 뒷받침으로 사용될 때. | ||||||||||||
C86300 망간 구리
C86300 전형적인 응용 분야는 느린 속도 중량 부하 베어링, 기어, 캄 및 수압 실린더 부품입니다. 연속 양산 마랑제스 청동은 높은 강도입니다.열처리가 불가능한 구리 합금, 뛰어난 마모 특성과 무거운 부하와 느린 속도에 대한 높은 내구 강도의 좋은 조합을 필요로 하는 응용 용도로 사용.
| C86300 마가네스 동지 그래피트 부싱 | |
| 원자 | 컨텐츠 (%) |
| 구리, Cu | 600.0-68.0 |
| 납, Pb | ≤0.2 |
| 틴, Sn | ≤0.2 |
| 아연, Zn | 22~28 |
| 철, Fe | 20.0-4.0 |
| 알루미늄, 알 | 50.0-7.50 |
| 망간, Mn | 2.5-50 |
| C86200 마가네스 동지 그래피트 부싱 | |
| 원자 | 컨텐츠 (%) |
| 구리, Cu | 600.0-68.0 |
| 납, Pb | ≤0.2 |
| 틴, Sn | ≤0.2 |
| 아연, Zn | 22~28 |
| 철, Fe | 20.0-4.0 |
| 알루미늄, 알 | 30.0-4.90 |
| 망간, Mn | 2.5-50 |

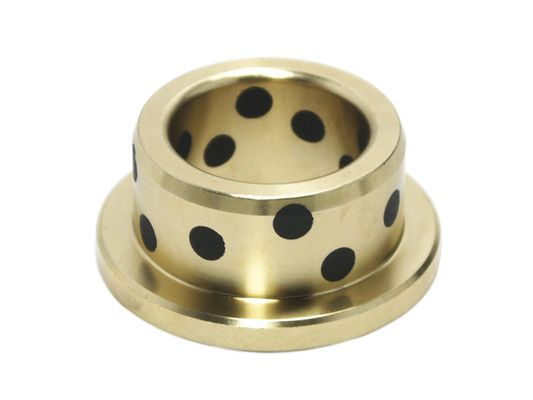

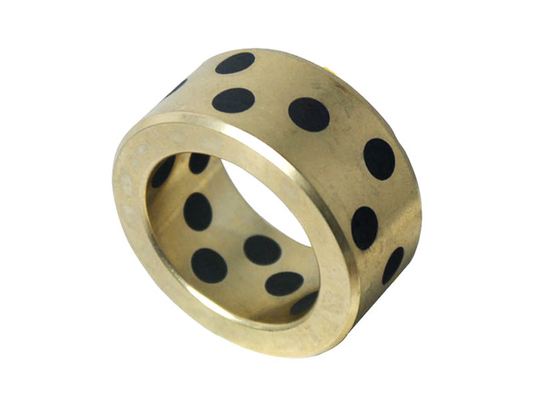

그래피트 플러그 된 주사금 금속 부싱중저속도로 무거운 부하를 지탱해야 하는 경우에 사용할 수 있습니다.
플러그 그래피트 Cast Bronze 부싱은 570 F까지 높은 온도에 견딜 수 있습니다
자기 윤활 기능은 기름기가 어렵고, 실행 비용이 많이 들며, 기름 / 기름이 사용할 수 없는 곳에서 굴레를 사용할 수 있습니다.뛰어난 윤활은 낮은 속도에 높은 부하에서도 달성됩니다..
특수 임베디드 된 고체 윤활료로 자유 윤활유는 마찰을 줄입니다. 마찰 계수: 0.04 ~ 0.2 전형적
| 등급 | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| 소재 | CuZn25AI5Mn4Fe3 | C0Sn5Pb5Zn5 | CuAI10Ni5Fe5 | 큐Sn12 | CuZn25AI5Mn4Fe3 |
| 밀도 | 8 | 8.9 | 7.8 | 8.9 | 8 |
| 단단함 | ≥210 | ≥ 70 | ≥ 150 | ≥ 75 | ≥235 |
| 당기력 | ≥750 | ≥ 250 | ≥ 500 | ≥270 | ≥800 |
| 양력 강도 | ≥450 | ≥90 | ≥260 | ≥ 150 | ≥450 |
| 길쭉함 | ≥12 | ≥13 | ≥10 | ≥ 5 | ≥8 |
| 선형 팽창 계수 | 1.9×10-5/°C | 1.8×10-5/°C | 1.6×10-5/°C | 1.8×10-5/°C | 1.9×10-5/°C |
| 맥스 템프 | -40~+300°C | -40~+400°C | -40~+400°C | -40~+400°C | -40~+300°C |
| 최대 역학적 부하 | 100 | 60 | 50 | 70 | 120 |
| 최대 속도 (건조) | 15 | 10 | 20 | 10 | 15 |
| N/mm2*m/s (유유) | 200 | 60 | 60 | 80 | 200 |
| 압축 변형 | < 0.01mm | < 0.05mm | < 0.04mm | < 0.05mm | < 0.005mm |

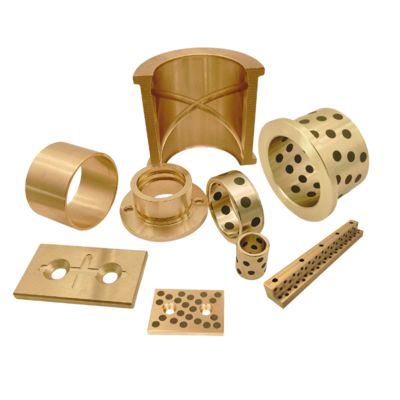

건설 장비용 링크 부싱, 전력 펠러용 부임 링크 부싱, 주사 폼 머신용 톡글 링크 및 가이드 부싱, 철강 밀 장비, 오븐 드라그웃, 건조 장비,로스터, 프레스 다이, 조립 라인, 수력 전기 구조, 윈치, 호스팅 장비, 타이어 및 종이 밀 기계 및 다른 많은 산업 응용 프로그램.
