| 브랜드 이름: | VIIPLUS Sleeve & Bearing |
| 모델 번호: | 미터 원통 모양 Metal-Polymer Low Friction Plain Bearings 부시 대안 |
| 모크: | 50 조각 / 조각 |
| 가격: | 협상 가능 |
| 지불 조건: | T/T, L/C, 서부 동맹, |
| 공급 능력: | 주문을 받아서 만들어지는 스페셜 투관 제조를 기름을 바르기 |

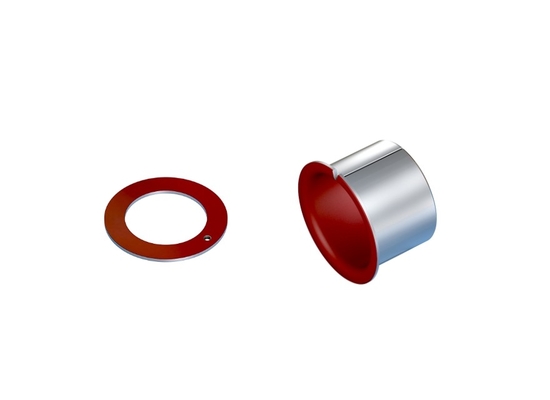

플랜지형 설계의 강철 뒷받침 된 폴리머 평면 베어링은 수압 오일 윤활용에 특히 적합합니다. 이러한 베어링은 뛰어난 마모 저항과 부식 저항을 제공합니다.다양한 수압 시스템에서 안정적인 성능을 보장합니다.강철 뒷받침은 더 많은 강도와 안정성을 제공하며 물질은 원활한 작동과 효율적인 윤활을 보장합니다.플랜지 유형 설계는 수압 기계에 쉽게 설치 및 통합을 허용전체적으로, 이 베어링은 높은 성능과 내구성을 제공 하 여, 수압 오일 윤활 응용 프로그램에 이상적인 선택입니다.
DIN 1494 / ISO 3547 또한 사용 가능: 납 없는!특별 차원은 요청에 따라만 사용할 수 있습니다. 그것은 슬라이딩 레이어를 가진 건조 슬라이딩 베어링입니다. 따라서 윤활이 필요하지 않습니다.그러나 그것은 윤활용 응용 프로그램에 적합합니다 (수압 오일 윤활 등).
VIIPLUS는 귀하의 필요를 충족시키기 위해 광범위한 슬라이딩 베어링을 제공합니다.우리는 거의 모든 건조 슬라이딩 베어링 문제를 해결할 수 있습니다.
평면 베어링: 금속 수력 역학 베어링에 대한 손상의 외관 및 특성화
| 제품 이름 | 스틸 부시 |
| 최대 부하 용량 | 정적 부하 250N/mm2; 동적 부하 140N/mm2 |
| 최대 부하 속도 | 건조 마찰 2.5m/s; 오일 윤활 5.0m/s |
| 최대 PV 제한 값 | 건조 마찰 3.6N/mm2 m/s; 오일 윤활 50N/mm2 m/s |
| 마찰 계수 | 건조 마찰 0.08~0.20; 오일 윤활 0.02~0.07 |
| 작업 온도 | -195°C~+280°C |
| 열전도성 | 42w/m k |
| 생산 과정 | 소재 절단~브론즈 시너지~ 시너지~사이징~콜링~면면 마감~패킹 |
| 응용 기능 | 자유, 낮은 마모, 낮은 마찰, 낮은 소음, 좋은 슬라이딩 특성, Pb 무료 |
하우징 ØH7 H9 장착 후 내부-Ø 부시 셰프트 허용 f7에서 h8
자기 윤활용 베어링 타입
du 부시 크기 차트
| 디 (mm) | Do (mm) | Sfl (mm) | Dfl (mm) | B (mm) | 베어링 | 셰프 | 최대 지름 (mm) | 최소 지름 (mm) | 최대 클리어먼트 (mm) | 최소 공백 (mm) | |
| BB0304DU | 3 | 4.5 | 0.75 | 7 | 4 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
| BB0404DU | 4 | 5.5 | 0.75 | 9 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| BB0505DU | 5 | 7 | 0.925 | 10 | 5 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
| BB0604DU | 6 | 8 | 0.925 | 12 | 4 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0608DU | 6 | 8 | 0.925 | 12 | 8 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0806DU | 8 | 10 | 0.925 | 15 | 5.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0808DU | 8 | 10 | 0.925 | 15 | 7.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0810DU | 8 | 10 | 0.925 | 15 | 9.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB1007DU | 10 | 12 | 0.925 | 18 | 7 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1009DU | 10 | 12 | 0.925 | 18 | 9 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1012DU | 10 | 12 | 0.925 | 18 | 12 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1017DU | 10 | 12 | 0.925 | 18 | 17 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1207DU | 12 | 14 | 0.925 | 20 | 7 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1209DU | 12 | 14 | 0.925 | 20 | 9 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1212DU | 12 | 14 | 0.925 | 20 | 12 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1217DU | 12 | 14 | 0.925 | 20 | 17 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1412DU | 14 | 16 | 0.925 | 22 | 12 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1417DU | 14 | 16 | 0.925 | 22 | 17 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1509DU | 15 | 17 | 0.925 | 23 | 9 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1512DU | 15 | 17 | 0.925 | 23 | 12 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1517DU | 15 | 17 | 0.925 | 23 | 17 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1612DU | 16 | 18 | 0.925 | 24 | 12 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1617DU | 16 | 18 | 0.925 | 24 | 17 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1812DU | 18 | 20 | 0.925 | 26 | 12 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1817DU | 18 | 20 | 0.925 | 26 | 17 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1822DU | 18 | 20 | 0.925 | 26 | 22 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB2012DU | 20 | 23 | 1.45 | 30 | 11.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2017DU | 20 | 23 | 1.45 | 30 | 16.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2022DU | 20 | 23 | 1.45 | 30 | 21.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2512DU | 25 | 28 | 1.45 | 35 | 11.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB2517DU | 25 | 28 | 1.45 | 35 | 16.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB2522DU | 25 | 28 | 1.45 | 35 | 21.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB3016DU | 30 | 34 | 1.95 | 42 | 16 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3026DU | 30 | 34 | 1.95 | 42 | 26 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3516DU | 35 | 39 | 1.95 | 47 | 16 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB3526DU | 35 | 39 | 1.95 | 47 | 26 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB4016DU | 40 | 44 | 1.95 | 53 | 16 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4026DU | 40 | 44 | 1.95 | 53 | 26 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4516DU | 45 | 50 | 2.45 | 58 | 16 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
| BB4526DU | 45 | 50 | 2.45 | 58 | 26 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
기계 및 공장 건설, 섬유 가공 및 농업 기계, 수압 펌프, 자동차 산업
슬라이딩 베어링 및 부시 기술
1. 기름 윤활이 없거나 기름 윤활이 적어 기름을 추가하는 것이 불가능하거나 기름을 추가하는 것이 어려운 장소에 적합합니다. 유지 보수 없이 또는 유지 보수가 적은 곳에서 사용할 수 있습니다.
2.좋은 마모 저항, 작은 마찰 계수 및 긴 서비스 수명.
3적절한 양의 탄력성이 있으며, 이는 긴장을 더 넓은 접촉 표면에 분산하여 베어링의 견인 능력을 향상시킬 수 있습니다.
4정적 및 동적 마찰 계수는 유사하므로 낮은 속도로 기어가는 것을 제거하여 기계의 작업 정확성을 보장합니다.
5기계가진동을 줄이고 소음을 줄이고 오염을 방지하고 노동 조건을 개선합니다.
6이송 필름은 이동 중에 톱니를 뜯지 않고 마찰 샤프를 보호하기 위해 형성 될 수 있습니다.
7마찰 샤프트의 경도는 낮고, 템퍼링 처리가없는 더 많은 샤프트를 사용할 수 있으므로 관련 부품의 가공 어려움을 줄일 수 있습니다.
8얇은 벽 구조, 가벼운 무게, 기계적 부피를 줄일 수 있습니다.
9각종 금속은 철강의 뒷면에 전류가 될 수 있으며, 이는 부식성 매체에 사용될 수 있으며, 다양한 기계의 슬라이딩 부품에 널리 사용되었습니다.
