| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 원통 모양 수풀 |
| 모크: | 교섭, 중국 공장 가격 |
| 가격: | Cheap Price Made in china |
| 지불 조건: | T는 / T |
| 공급 능력: | 표준 크기 |

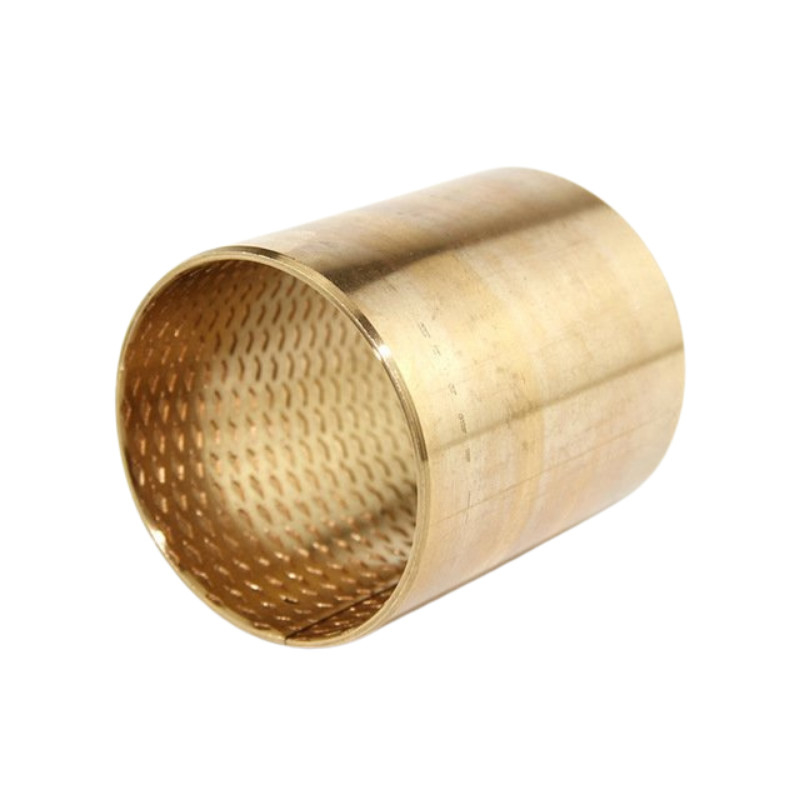

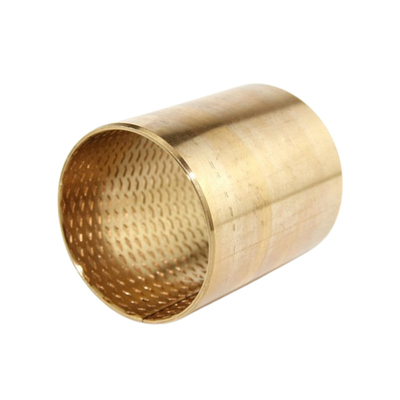

CuSn8 재료로 제작된 고부하력 동지 수갑 부싱은 극심한 부하와 까다로운 조건에 견딜 수 있도록 설계되었습니다.뛰어난 내구성과 장기적인 성능을 보장합니다..
윤활기 힌트 (lubrication indents) 는 부싱 안에 전략적으로 배치되어, 마찰과 열 발생을 줄이는 효과적인 윤활기를 위한 수단이 된다.이 디자인 특징 은 부싱 의 작동 효율 을 향상 시키는 것 뿐 아니라 그 사용 수명 을 연장 시킨다.
이 청동 장갑 부싱은 기계, 장비 및 높은 부하와 정밀도가 가장 중요한 무거운 작업 등 다양한 산업용 용도로 적합합니다.그들의 견고한 구조와 윤활 능력은 도전적인 조건 하에서 원활하고 효율적인 운영을 보장하기 위해 신뢰할 수있는 선택.
요약하자면 high load capacity bronze sleeve bushings made of CuSn8 with lubrication indents offer a robust and long-lasting solution for industrial applications that require exceptional performance and durability.
제품 도입

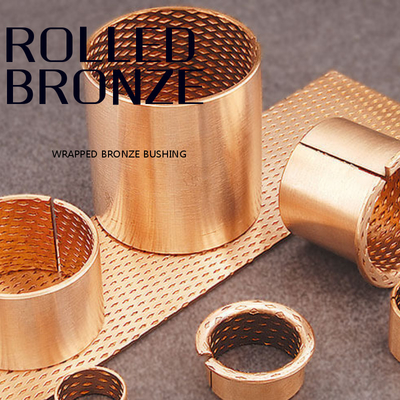

청동 베어링은 특별한 공식으로 고밀도 구리 합금 스트립으로 만들어집니다.표면은 사용자의 요구 사항에 따라 다이아몬드 또는 반구성 오일 구멍과 오일 굴레로 롤 할 수 있습니다.그것은 다음과 같은 장점을 가지고 있습니다.높은 밀도, 큰 운반 용량, 좋은 마모 저항, 긴 서비스 수명, 등, 전통적인 주름 구리 장갑을 대체 할 수 있습니다.기계적 부피를 줄이고 비용을 줄입니다.높이기계, 건설기계, 자동차 트랙터 차시, 기계 도구 산업, 광산기계 등에 널리 사용되고 있지만, 베어링 부시, 플랜지 부시,스프러스 가스켓, 그리고 볼 볼, 그리고 다른 형태.
표준 크기의 베어링 폼
원통형 덤불

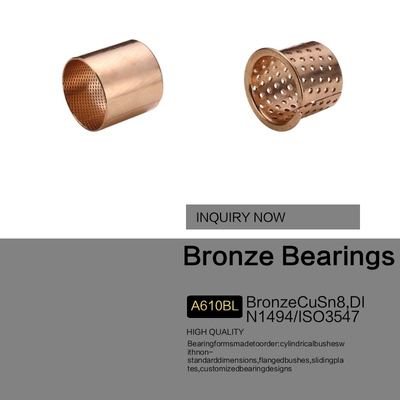

주문형 베어링 형태: 비표준 크기의 실린더형 부시, 플랜지 부시, 슬라이드 플레이트, 맞춤형 베어링 디자인
기계 처리 및 승강장비, 수압 실린더, 공기 장비, 의료 장비, 섬유 기계, 농업 장비 등
금속 용기, 금속 용기, 금속 용기, 금속 용기큐Sn8류브리케이션 인드런트
부싱 ID 90mm, OD 95mm, L= 80mm, 플랜지의 OD - 110mm, F 타입, DIN 1494 (CuSn8P)
Cn8와
구성
Sn 8 %
P < 0.05 %
휴식
|
운영 성능 |
|
|
건조한 |
가난한 사람 |
|
기름으로 윤활한 |
좋아 |
|
기름유연 |
좋아 |
|
물로 윤활한 |
가난한 사람 |
|
가유된 공정 액체 |
가난한 사람 |
|
표준 다이아 |
오더 사이즈 |
주택 지루함 |
ID 크기 |
|
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
| 기술 자료 | |
|---|---|
| 소재: | 91.3% Sn 8.5% P 0.2% |
| 표준: | CW453K |
| 슬라이드 레이어 ( 두께): | 동종 |
| 팽창 강도 Rm: | 450N/mm2 |
| 양력 강도 Rp 0.2: | 250N/mm2 |
| % A10의 연장: | 0.4 |
| 강도: | 90-120 HB |
| 마찰 계수: | 00.08-0.25μ |
| 열전도: | 60W/m·K |
| 온도 범위: | -100°C/200°C |
| 최대 주력 부하: | 120N/mm2 |
| 최대 부하, 동적: | 40N/mm2 |
| 최대 슬라이딩 속도 (W.L.B.): | 2.5m/s |
| Pv 값, Mpa x m/s, kont / int: | 2.8 |
| 재질 | |
| 추천된 셰프트 경도는: | >210HB |
| 셰프트 표면 거칠성 (Ra) | 1.6 |
| 권장 허용량: | e7-f7 |
| 하우스: | H7 |
| 신분증 | 과다 복용 | f 1 | f 2 | L 0 -0.40 |
||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 10 | 12 | 1010 | 1015 | 1020 | ||||||||||||||
| 12 | 14 | 1210 | 1215 | 1220 | ||||||||||||||
| 14 | +0.043 0 |
16 | +0.065 +0.030 |
0.5 | 0.3 | 1410 | 1415 | 1420 | 1425 | |||||||||
| 15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||||
| 16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||||
| 18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||||
| 20 | 23 | 2010 | 2015 | 2020 | 2025 | |||||||||||||
| 22 | 25 | +0.075 | 0.8 | 2210 | 2215 | 2220 | 2225 | |||||||||||
| 24 | +0.052 | 27 | +0.035 | 2415 | 2420 | 2425 | 2430 | |||||||||||
| 25 | 0 | 28 | 2515 | 2520 | 2525 | 2530 | ||||||||||||
| 28 | 32 | 2815 | 2820 | 2825 | 2830 | |||||||||||||
| 30 | 34 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||||||
| 32 | 36 | +0.085 | 1.0 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | ||||||||
| 35 | 39 | +0.045 | 3515 | 3520 | 3525 | 3530 | 3535 | 3540 | ||||||||||
| 40 | +0.062 0 |
44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | ||||||||||
| 45 | 50 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||||||
| 50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||||
| 55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | +0.100 | 1.2 | 0.8 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | |||||||
| 65 | +0.074 | 70 | +0.055 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
| 70 | 0 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | |||||||||
| 75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||||
| 80 | 85 | +0.120 +0.070 |
1.4 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||||
