| 브랜드 이름: | VIIPLUS |
| 모델 번호: | 트랙 게으름뱅이 부싱 |
| 모크: | 협상 할 수있는 |
| 가격: | 협상 가능 |
| 지불 조건: | 전신환 |
| 공급 능력: | 1000000 조각/조각 1 주 |

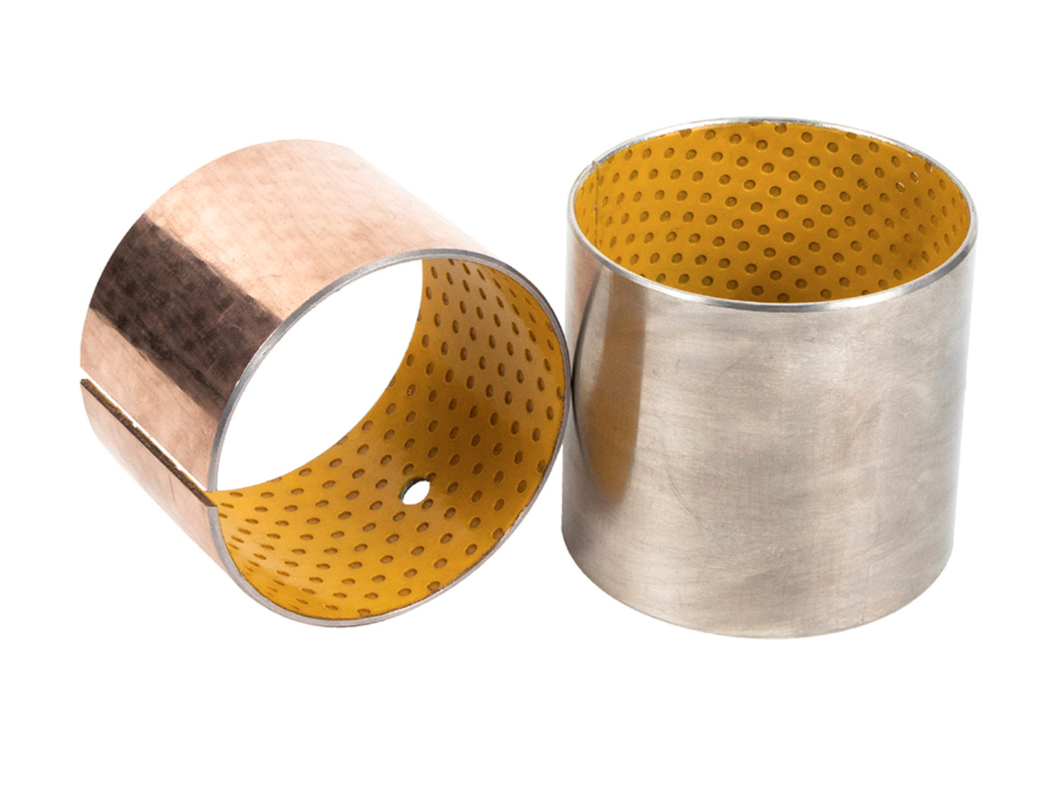

트랙 롤러 부싱은 일반적으로 트랙 롤러 어셈블리에 사용되는 기계 부품입니다. 레일 또는 트랙과 같이 트랙 롤러가 구르는 표면 사이의 베어링 표면 역할을 합니다.
트랙 롤러 부싱은 마찰과 마모를 줄여 트랙 롤러가 부드럽고 효율적으로 회전하도록 설계되었습니다. 특정 적용 분야 및 작동 조건에 따라 강철, 스테인리스강 또는 고성능 플라스틱과 같은 재료로 만들어집니다.
부싱은 일반적으로 트랙 롤러의 구멍이나 홈에 삽입되며, 부싱의 외부 표면은 트랙 또는 레일과 접촉합니다. 부싱의 내부 표면은 트랙 롤러의 회전을 구동하는 차축 또는 샤프트와 인터페이스합니다.
어떤 경우에는 트랙 롤러 부싱이 자체 윤활될 수 있으며, 마찰과 마모를 줄이기 위해 윤활 특성이 있는 재료 또는 코팅을 사용합니다. 이렇게 하면 부싱의 수명이 연장되고 트랙 롤러 어셈블리의 전반적인 성능이 향상될 수 있습니다.
트랙 롤러 부싱은 자재 취급, 컨베이어 시스템 및 자동화 장비를 포함한 다양한 산업 분야에서 널리 사용됩니다. 이러한 응용 분야에서 트랙 롤러 어셈블리의 부드럽고 안정적인 작동을 보장하는 데 필수적인 구성 요소입니다.
| 납 청동 합금 | CuPb10Sn10 또는 CuSn6Zn6Pb3 | ||
| 하중 용량 | 65N/mm² | 경도 합금 | HB70~100 |
| 최대 온도 | 260℃ | ||
구리-납 및 저주석 재료 베어링 부싱의 표면은 복합 합금(Pb-Sn-Cu 또는 Pb-Sn-In-Cu)으로 전기 도금되어 알루미늄 기반 베어링 부싱보다 더 높은 내구성과 충격 저항성을 갖습니다. 고속, 고하중 메인 베어링 부싱, 커넥팅 로드 베어링 부싱 등에 적용됩니다.
오일 윤활 응용 분야에 사용되는 납 청동 라이닝 베어링 재료가 있는 강철 베어링입니다. 이 재료는 높은 하중 지지 능력과 우수한 피로 특성을 가지고 있습니다. 압축기, 스티어링, 파워 스티어링, 페달 베어링, 킹핀 부싱, 테일게이트 핀, 기계적 취급 및 리프팅 장비, 유압 모터, 농업 기계 등과 같은 자동차 응용 분야에서 널리 사용됩니다.
| 화학 조성 | |||
| 재료 | 합금 조성 | 국제 표준 | 합금 경도 |
| 바이메탈 부싱800 | JIS-LBC3/SAE-797 | CuPb10Sn10 | HB70-100 |
| 바이메탈 부싱720 | JIS-LBC6/SAE-799 | CuPb24Sn4 | HB45-70 |
| 바이메탈 부싱700 | JIS-KJ3/SAE-48 | CuPb30 | HB30-45 |
| 바이메탈 부싱20 | JIS-AJL/SAE-783 | AlSn20Cu | HB30-40 |
| 기술 데이터 | ||||
| 최대 하중 | 정적 | 120N/mm2 | 합금 경도 | 240N/mm2 |
| 동적 | 60N/mm2 | 온도 | -40°C~+250°C | |
| 최대 속도(윤활) | 2m/s | 마찰 계수 | 0.08~0.20 | |
| 최대 PV | 2.8N/mm2*m/s | 열전도율 | 60W(m*k)-1 | |
| 파단 하중 | 350N/mm2 | 열팽창 계수 | 14*10-6*k-1 | |
강철 백킹이 있는 바이메탈 납 청동 부싱 재료로, 오일 윤활 응용 분야에 적합합니다. 이 재료는 높은 하중 용량과 우수한 피로 특성을 가지고 있습니다. 압축기, 스티어링 기어, 파워 스티어링, 페달 부싱, 스티어링 핀 부싱, 테일게이트 저널, 기계적 취급 및 리프팅 장치, 유압 모터 및 펌프, 농업 기계 등과 같은 자동차 응용 분야에서 널리 사용됩니다.
1. 바이메탈 소결 청동층: 우수한 내마모성 및 뛰어난 하중 지지 능력.
2. 강철 백: 강철 백은 부싱의 기초를 형성하고 뛰어난 안정성, 하중 지지 능력 및 열 발산 특성을 제공합니다.
이 바이메탈 부싱 재료는 오일 또는 그리스 윤활을 사용하는 중간 속도 및 중간 하중 조건에서 사용하도록 권장됩니다. 엔진 피스톤 로드 엔드, 킹핀 부싱, 언더캐리지 롤러, 건설 기계 유압 실린더 실린더 및 농업 기계 볼 조인트 베어링에 널리 사용됩니다.
| Cu | Pb | Sn | Zn | P | Fe | Ni | Sb | 기타 |
| 나머지 | 9-11 | 9-11 | ≤ 0.5 | ≤ 0.1 | ≤ 0.7 | ≤ 0.5 | ≤ 0.2 | ≤ 0.5 |
| 항목 | 값 | 단위 |
| 최대 작동 온도 Tmax-그리스 윤활 | 150 | °C |
| 최대 작동 온도 Tmax-오일 윤활 | 250 | °C |
| 최소 작동 온도 Tmin | -40 | °C |
| 최대 정적 하중 Psta,max | 300 | N/mm2 |
| 최대 동적 하중 Pdyn,max | 140 | N/mm2 |
| 최대 슬라이딩 속도 V-그리스 윤활 | 2.5 | N/mm2 * m/s |
| 최대 PV 계수-그리스 윤활 | 2.8 | N/mm2 * m/s |
| 마찰 계수 f-그리스 윤활 | 0.05-0.12 | |
| 마찰 계수 f-오일 윤활 | 0.04-0.12 |
| 건조 | 불량 |
| 오일 윤활 | 양호 |
| 그리스 윤활 | 매우 양호 |
| 수분 윤활 | 불량 |
| 공정 유체 윤활 | 불량 |
