| 브랜드 이름: | viiplus |
| 모델 번호: | 자기 윤활 베어링 |
| 모크: | 협상 가능한 |
| 가격: | According to product specifications |
| 지불 조건: | L/C, T/T |
| 공급 능력: | 생산 능력은 대량으로 공급될 수 있습니다 |

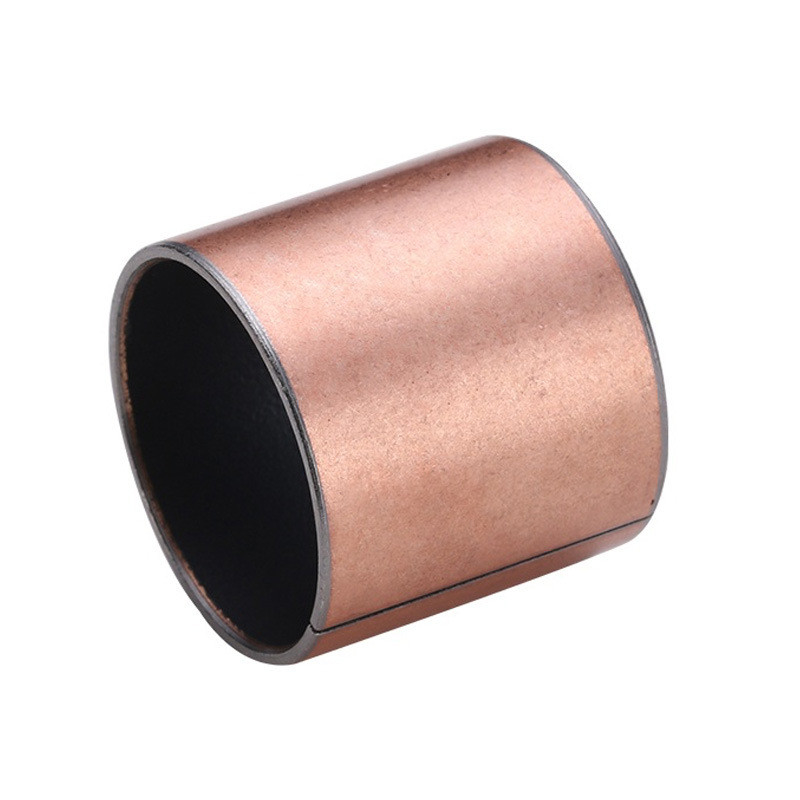

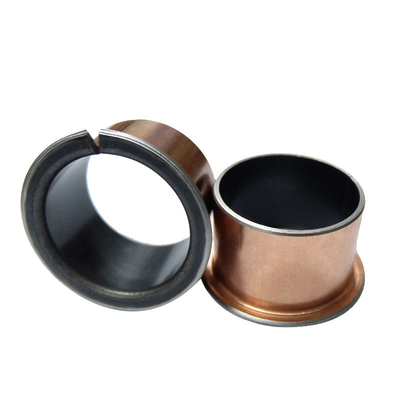

주석 도금이 된 플랜지형 구리 원통형 폴리머 플레인 베어링은 다양한 산업 분야에 사용하도록 설계된 고성능 베어링의 한 유형입니다. 이 베어링은 폴리머 라이닝이 있는 구리 합금 베이스를 특징으로 하여 뛰어난 내마모성과 낮은 마찰 특성을 제공합니다. 플랜지형 디자인은 안정성과 강성을 더하여 하우징 내에서 안전하게 고정됩니다. 주석 도금은 부식 저항성과 내구성을 더욱 향상시켜 가혹한 환경에서도 사용할 수 있도록 합니다. 기계, 자동차 부품 또는 기타 산업 환경에서 사용되는 이 베어링은 안정적인 성능과 긴 수명을 제공합니다.
청동 백킹 부싱, 청동 부시, 코팅된 청동 부싱, 무급유 청동 베어링.
| 80*75*50(7550)OD *ID*H |
| 80*75*60(7560)OD *ID*H |
| 80*75*80(7580)OD *ID*H |
| 85*80*50(8050)OD *ID*H |
| 85*80*60(8060)OD *ID*H |
| 85*80*80(8080)OD *ID*H |
| 90*85*60(8560)OD *ID*H |
| 90*85*80(8580)OD *ID*H |
| 95*90*60(9060)OD *ID*H |
| 95*90*80(9080)OD *ID*H |
| 95*90*100(90100)OD *ID*H |
| 100*95*60(9560)OD *ID*H |
| 100*95*80(9580)OD *ID*H |
| 105*100*50(10050)OD *ID*H |
| 105*100*60(10060)OD *ID*H |
| 105*100*80(10080)OD *ID*H |
| 105*100*100(100100)OD *ID*H |
| 110*105*60(10560)OD *ID*H |
| 110*105*80(10580)OD *ID*H |
| 110*105*100(105100)OD *ID*H |
| 115*110*60(11060)OD *ID*H |
| 115*110*80(11080)OD *ID*H |
중국 청동 베어링 및 부싱, 중국 청동 베어링, 베어링 및 부싱에서 부싱에 대한 세부 정보 찾기
의 독특한 다재다능함을 결합하십시오. 재료와 제조의 유연성. 오늘 저희에게 연락하십시오. 연구, 설계 및 생산 비용을 절약합니다. 무료 설계 지원. 고품질 부싱 및 베어링. 맞춤형 자가 윤활 베어링 솔루션.
부싱 또는 플레인 베어링은 움직이는 표면 사이의 슬라이딩 동작으로 작동합니다. 부싱은 회전 속도와 가해지는 하중을 기준으로 선택됩니다. 대부분의 부싱은 작동하기 위해 추가 윤활이 필요하지 않습니다.
자가 윤활 청동 복합 부싱은 갈색 스트립에 소결된 층으로 구성됩니다. 이 부싱은 내식성이 있으며 고온 오일을 사용하지 않고 장기간의 작동 주기가 필요한 응용 분야에 적합합니다.
이 유형의 자가 윤활 베어링은 특히 강철 및 시멘트 산업에서 반경 방향 또는 축 방향으로 사용됩니다. 자가 윤활 - 청동 복합 부싱은 내부 표면의 두꺼운 슬라이딩 층이 최대 140 N / mm²의 하중을 견딜 수 있으므로 브리지 지지대로 패널에 사용할 수 있습니다.
1. / Pb 0.01 ~ 0.03mm 혼합물은 우수한 초기 전송 필름을 제공하여 소켓 어셈블리의 접촉 표면을 효과적으로 덮어 산화물 유형의 고체 윤활 필름을 형성합니다.
2. 소결 청동 분말 0.20-0.35mm는 부싱 표면에서 최대 열 전도성을 제공하며 -납 혼합물의 저장소 역할을 합니다.
3. 청동 브래킷은 매우 높은 하중 용량과 우수한 방열성을 제공합니다. 매우 우수한 내식성을 가지고 있습니다.
| 지지 재료 | 청동 주석 도금 0.7-2.3mm |
| 중간층 | 소결 청동 0.2-0.3mm |
| 슬라이딩 층 | 0.01-0.03mm |
| 탄성 | 140 N/mm² |
| 온도 범위 | -195°C +300°C |
| 슬라이딩 속도 제한 | 5 m/s |
| 마찰 계수 | 0.03 - 0.18 |
| 제한 값(건조) | 4.3 N/mm² × m/s |
| 제한 값(오일) | 50 N/mm² × m/s |
복합 플레인 베어링 건식 유형 복합 플레인 베어링은 주로 무거운 하중을 견뎌야 하고 회전 또는 진동 운동이 비교적 느린 베어링 어셈블리에 사용됩니다.
표준 치수로 제공되는 자가 윤활 베어링 형태
주문 제작된 자가 윤활 베어링 형태: 특수 치수의 표준 형태, 스러스트 와셔, 플랜지 스러스트 와셔, 반 베어링, 스탬핑 또는 드로잉으로 얻은 특수 모양, 맞춤형 베어링 설계.
| 작동 성능 | |
| 건조 | 매우 좋음 |
| 오일 윤활 | 좋음 |
| 그리스 윤활 | 보통 |
| 수분 윤활 | 좋음 |
| 공정 유체 윤활 | 보통 |
| 일반 | 단위 | 값 | |
| 최대 하중, p | 정적 | N/mm2 | 140 |
| 동적 | N/mm2 | 140 | |
| 작동 온도 | 최소 | °C | -200 |
| 최대 | °C | 280 | |
| 선형 열팽창 계수 | 표면에 평행 | 10-6/K | 18 |
| 표면에 수직 | |||
| 10-6/K | 36 |
| 건조 | ||
| 최대 슬라이딩 속도, U | m/s | 2.5 |
| 최대 pU 계수 | N/mm2 x m/s | 1.8 |
| 마찰 계수 | 0.02 - 0.25 * |
| 오일 윤활 | ||
| 최대 슬라이딩 속도, U | m/s | 5 |
| 최대 pU 계수 | N/mm2 x m/s | 5 |
| 마찰 계수 | 0.02 - 0.12 |
| 권장 사항 | |||
| 샤프트 표면 거칠기, Ra | 건조 | µm | 0.3 - 0.5 |
| 윤활 | µm | ≤ 0.05 - 0.4 * | |
| 샤프트 표면 경도 | 경화되지 않은 상태 허용, 베어링 수명 향상 > 200 HB | ||
* 작동 조건에 따라 다름
이 유형의 베어링은 특히 강철 및 시멘트 산업에서 반경 방향 또는 축 방향으로 사용됩니다.
산업: 항공 우주, 농업 장비, 건설 장비, 자재 취급 장비, 성형 기계 - 금속, 플라스틱 및 고무; 사무 장비, 의료 및 과학 장비, 포장 장비, 공압 및 유압 장비 실린더, 펌프 및 모터, 철도 및 전차, 섬유 기계, 밸브 등
기타: 해양 및 해상 장비, 물 또는 실외 환경의 기타 응용 분야
특히 높은 내화학성 요구 사항의 경우 윤활제 유무에 관계없이 긴 수명과 문제 없는 성능에 대한 까다로운 기준을 충족할 수 있습니다.
청동 백킹 부싱은 후기 주조 기계의 롤러 홈 부싱, 콘크리트 주입 펌프 및 콘크리트용 스크류 컨베이어와 같은 응용 분야에서 강철 야금에 널리 사용됩니다. 또한 강철 하우징으로 만들거나 반경 방향과 축 방향으로 모두 움직일 수 있는 플랜지 부싱으로 변환할 수도 있습니다.
청동 백킹 부싱은 오일이 효율적이지 않고 기계가 연속적인 장기간 조건에서 작동해야 하는 고온 환경에 특히 적합합니다.
