| 브랜드 이름: | viiplus |
| 모델 번호: | 자기 윤활식 베어링 |
| 모크: | 교섭할 수 있습니다 |
| 가격: | According to product specifications |
| 지불 조건: | L/C (신용장), 전신환 |
| 공급 능력: | 생산력은 다량으로 공급될 수 있습니다 |

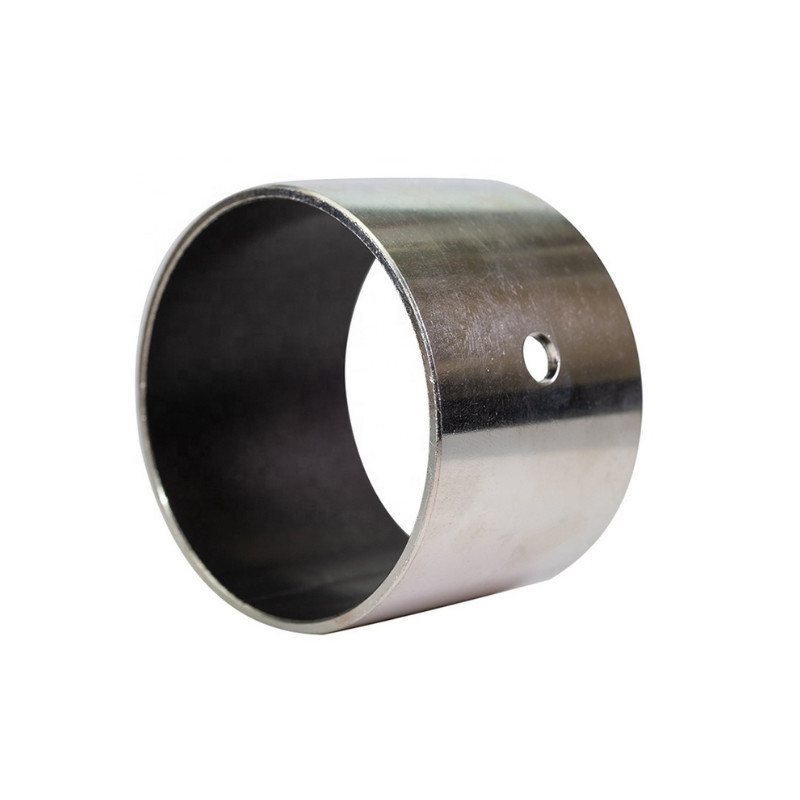

직선 MDZB 기름 없는 부싱과 다층 틴 플래팅은 고성능, 윤활이 없는 애플리케이션을 위해 설계되었습니다.이 부싱 은 독특한 다층 진 접착 을 가지고 있으며, 이는 착용 저항성 과 내구성 을 향상 시킨다, 장기간 안정적인 작동을 보장합니다.
직선 부싱의 설계는 다양한 기계 시스템에 쉽게 설치 및 통합 할 수 있습니다.유지보수 요구사항과 운영 비용을 줄이는 것.
다층 틴 접착제는 마모 저항성을 향상시킬 뿐만 아니라 부식 보호 기능을 제공하여 까다로운 환경에서 부싱의 수명을 향상시킵니다.이 접착 은 또한 부싱 의 원활 한 작동 에 기여마찰과 열 발생을 최소화합니다.
모터, 펌프 또는 다른 회전 기계에 사용되는 다층 진 Plating을 가진 직선 MDZB 오일 무료 부싱은 윤활이없는 응용 프로그램에 대한 견고하고 신뢰할 수있는 솔루션을 제공합니다.높은 성능과 내구성 때문에 신뢰성 및 수명이 가장 중요한 산업용 용도로 훌륭한 선택입니다..
| 종류 | 직선 | 부싱 재료 | 소금 금속 | 허용되는 최대 PV 값 범위 ((N/mm2•m/s) | 2.150 |
|---|---|---|---|---|---|
| 최대 허용 PV 값 ((N/mm2•m/s) | 3.6 | 최대 허용 부하 (N/mm2) | 49 | 최대 허용 속도 (m/s) | 0.65 |
| 장착 구멍 부착 | H7 |
얇은 벽이 있고, 콤팩트합니다.
・물질
[ M ] 재료: 필러 추가 레이어
합금 된 청동층
강철로 된 금속층 (저탄소 강철: 진 접착)
허용 온도: -195 ~ 280°C
| 부문 번호 | 부문 번호 |
| MDZB6-10 | MDZB18-30 |
| MDZB6-12 | MDZB20-10 |
| MDZB8-5 | MDZB20-12 |
| MDZB8-6 | MDZB20-15 |
| MDZB8-8 | MDZB20-20 |
| MDZB8-10 | MDZB20-25 |
| MDZB8-12 | MDZB20-30 |
| MDZB8-15 | MDZB22-10 |
| MDZB10-6 | MDZB22-12 |
| MDZB10-8 | MDZB22-15 |
| MDZB10-10 | MDZB22-20 |
| MDZB10-12 | MDZB22-25 |
| MDZB10-15 | MDZB22-30 |
| MDZB10-20 | MDZB25-10 |
| MDZB12-6 | MDZB25-12 |
| MDZB12-8 | MDZB25-15 |
| MDZB12-10 | MDZB25-20 |
| MDZB12-12 | MDZB25-25 |
| MDZB12-15 | MDZB25-30 |
| MDZB12-20 | MDZB25-35 |
| MDZB13-8 | MDZB30-12 |
| MDZB13-10 | MDZB30-15 |
| MDZB13-12 | MDZB30-20 |
| MDZB13-15 | MDZB30-25 |
| MDZB13-20 | MDZB30-30 |
| MDZB15-8 | MDZB30-35 |
| MDZB15-10 | MDZB30-40 |
| MDZB15-12 | MDZB30-50 |
| MDZB15-15 | MDZB35-20 |
| MDZB15-20 | MDZB35-25 |
| MDZB15-25 | MDZB35-30 |
| MDZB16-10 | MDZB35-35 |
| MDZB16-12 | MDZB35-40 |
| MDZB16-15 | MDZB35-50 |
| MDZB16-20 | MDZB40-12 |
| MDZB16-25 | MDZB40-15 |
| MDZB18-10 | MDZB40-20 |
| MDZB18-12 | MDZB40-25 |
| MDZB18-15 | MDZB40-30 |
| MDZB18-20 | MDZB40-35 |
| MDZB18-25 | MDZB40-40 |
| MDZB40-50 | |
| MDZB50-20 | |
| MDZB50-25 | |
| MDZB50-30 | |
| MDZB50-35 | |
| MDZB50-40 | |
| MDZB50-50 | |
| MDZB50-60 |
그 독특한 다재다능성을 결합 제조의 유연성을 가진 재료. 오늘 저희에게 연락하십시오. 연구, 디자인 및 생산 비용에서 시간과 돈을 절약합니다. 무료 디자인 지원. 품질 부싱 & 베어링.맞춤형 자기 윤활용 베어링 솔루션.
부싱, 또는 평면 베어링은 움직이는 표면 사이에 미끄러지는 움직임으로 작동합니다. 부싱은 회전 속도와 적용 된 부하에 따라 선택됩니다.대부분의 부싱은 작동하기 위해 추가 윤활이 필요하지 않습니다.
자유 연금 합성 부싱은 갈색 스트립에 sintered 층으로 구성됩니다.이 부싱은 부식 내성이 있으며높은 온도기름 사용 없이 할 수 있는 애플리케이션으로 긴 사용 주기를 필요로 합니다.
이 유형의 자기 윤활반은 광선 또는 축 방향으로, 특히 철강 및 시멘트 산업에서 사용됩니다.자유 -브론즈 복합 부싱은 브릿지 지원으로 패널에 사용할 수 있습니다.내부 표면의 두꺼운 슬라이딩 레이어는 최대 140 N / mm2의 부하를 견딜 수 있기 때문에
1. / Pb 0.01 ~ 0.03mm 혼합물은, 효율적으로 옥시드 유형의 고체 윤활유 필름을 형성하는 소켓 집합의 접촉 표면을 덮는 우수한 초기 전송 필름을 제공합니다.
2. sintered 청동 분말 0.20-0.35mm, 부시 표면에서 멀리 최대 열 전도성을 제공합니다, 또한 납 혼합물의 저장소 역할을합니다.
3. 브론즈 브래킷, 특유의 높은 부하 용량을 제공합니다, 우수한 열 분산. 매우 좋은 부식 저항을 가지고.
| 지원 메타레일 | 금속 틴 접착0.7-2.3mm |
| 중간 층 | 합금 청동0.2-0.3mm |
| 슬라이딩 레이어 | 00.01-0.03mm |
| 탄력성 | 140 N/mm2 |
| 온도 범위 | -195°C +300°C |
| 슬라이딩 속도 제한 | 5m/s |
| 마찰 계수 | 00.03 - 0.18 |
| 제한값 (干) | 4.3 N/mm2 × m/s |
| 제한값 (유) | 50 N/mm2 × m/s |
복합 평면 베어링 건조형 복합 평면 베어링은 주로 무거운 부하를 운반해야하고 회전 또는 진동 움직임이 상대적으로 느린 베어링 집합에 사용됩니다.
자체 윤활형 베어링 형태 표준 차원
주문형의 자기 윤활형 베어링: 특수 차원의 표준형 베어링, 스프러스 롤러, 플랜지 스프러스 롤러, 반 베어링, 스탬프 또는 심부름으로 얻은 특수 모양,맞춤형 베어링 디자인.
| 운영 성능 | |
| 건조한 | 아주 좋네요 |
| 기름으로 윤활한 | 좋아 |
| 기름유연 | 공평하다 |
| 물로 윤활한 | 좋아 |
| 가유된 공정 액체 | 공평하다 |
| 일반 | 단위 | 가치 | |
| 최대 부하, p | 정적 | N/mm2 | 140 |
| 동적 | N/mm2 | 140 | |
| 작동 온도 | 분 | °C | -200원 |
| 맥스 | °C | 280 | |
| 선형 열 확장 계수 | 표면과 평행 | 10-6/K | 18 |
| 표면에서는 정상 | |||
| 10-6/K | 36 |
| 건조 | ||
| 최대 슬라이딩 속도, U | m/s | 2.5 |
| 최대 pU 인수 | N/mm2 x m/s | 1.8 |
| 마찰 계수 | 00.02 - 0.25 * |
| 윤활유 | ||
| 최대 슬라이딩 속도, U | m/s | 5 |
| 최대 pU 인수 | N/mm2 x m/s | 5 |
| 마찰 계수 | 00.02 - 0.12 |
| 권고 | |||
| 셰프트 표면 거칠성, Ra | 건조한 | μm | 00.3 - 0.5 |
| 윤활성 | μm | ≤ 0.05 - 0.4 * | |
| 셰프트 표면 단단함 | 용납되는, 용납된, 용납 가능한, 용납 가능한, 용납 가능한, 용납 가능한 | ||
* 운영 조건에 따라
이 유형의 베어링은 특히 철강 및 시멘트 산업에서 방사성 또는 축적으로 사용됩니다.
산업: 항공 우주, 농업 장비, 건설 장비, 재료 처리 장비, 모양 기계 - 금속, 플라스틱 및 고무; 사무실 장비, 의료 및 과학 장비,포장 장비, 공기 및 수압 장비 실린더, 펌프 및 모터, 철도 및 트램, 섬유 기계, 밸브 등
다른 것: 해상 및 해상 장비, 물 또는 야외 환경에서 다른 응용
그것은 특히 높은 화학 저항 요구 사항에 따라 윤활유와 함께 또는없이 긴 수명과 문제없는 성능의 까다로운 기준을 충족 할 수 있습니다.
브론즈 백 부싱은 철강 금속공학에서 후기 주사 기계의 롤러 굴곡 부싱, 콘크리트 주사 펌프 및 콘크리트용 나사 컨베이어와 같은 응용 분야에서 널리 사용됩니다.그들은 또한 강철 하우징으로 만들어질 수 있습니다. 또는 방사선 및 축 방향으로 움직일 수있는 플랜지 부싱으로 변형 될 수 있습니다..
브론즈 백 부싱은 특히 기름이 효율적이지 않고 기계가 연속적인 장기 조건에서 작동해야하는 고 온도 환경에 적합합니다.
