| 브랜드 이름: | REPLACEMENT PLAIN BEARINGS |

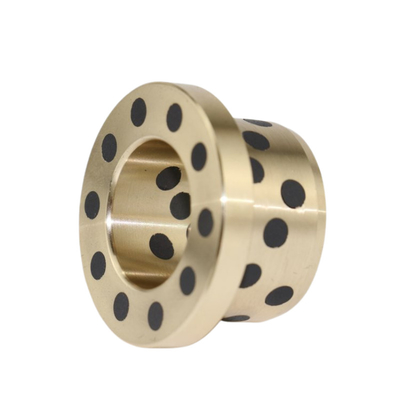

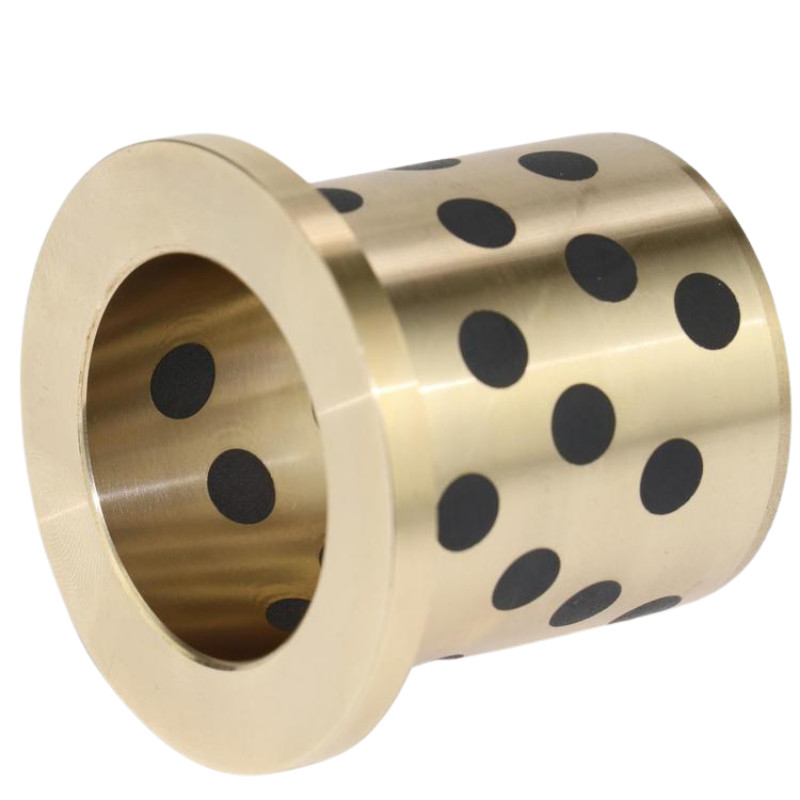

| 모델 번호: | JFB SL2 그라파이트는 플랜지된 브론즈 부싱을 메웠습니다 |
| 모크: | MATE-TO-ORDER 맞춘 부싱 |
| 가격: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| 지불 조건: | ADVANCE,L/C, 웨스턴 유니온에서 TT |
| 공급 능력: | 표준 공차 부싱 |
가이드 Bushes Din 9834 / ISO 9448, 청동, 칼라 표준으로 유지 보수가 없어서#50SP2
관련 제품
JDB SL2 흑연 플러그 브론즈 부싱
JDB SL2 흑연 플러그
JDB SOB SPB SL2 흑연 윤활제를 꽂은 솔리드 브론즈 버스 ...
JDB-P SL2 흑연 플러그인 브론즈 슬라이드 플레이트
JDB-P SL2 흑연 p
SOL CBS SGL HCS JDB-P 오일 500SP101 SL2 흑연 플러그 BR ...
JDB-W SL2 흑연 플러그 브론즈 슬라이드 와셔
JDB-W SL2 흑연 p
SOL CBS SGL HCS JDB-P 오일 500SP101 SL2 흑연 플러그 BR ...
표준 크기 목록 :
| 디 |
디 |
ID E7 |
OD R6 |
에프 |
L1 -0.10 |
|
||||||||||||||
| 15 |
20 |
25 |
30 |
35 |
40 |
50 |
60 |
80 |
100 |
|||||||||||
| 10 |
14 |
10 |
+0.040 +0.025 |
14 |
+0.034 +0.023 |
22 |
2 |
1015 |
1020 |
|||||||||||
| 12 |
18 |
12 |
+0.050 +0.028 |
18 |
25 |
1215 |
1220 |
|||||||||||||
| 13 |
19 |
13 |
19 |
26 |
1315 |
1320 |
||||||||||||||
| 14 |
20 |
14 |
20 |
27 |
3 |
1415 |
1420 |
|||||||||||||
| 15 |
21 |
15 |
21 |
28 |
1515 |
1520 |
1525 |
1530 |
||||||||||||
| 16 |
22 |
16 |
22 |
29 |
1615 |
1620 |
1625 |
1630 |
||||||||||||
| 20 |
30 |
20 |
+0.061 +0.040 |
30 |
40 |
2015 |
2020 |
2025 |
2030 |
2040 |
||||||||||
| 25 |
35 |
25 |
35 |
+0.050 +0.034 |
45 |
2515 |
2520 |
2525 |
2530 |
2540 |
||||||||||
| 30 |
40 |
30 |
40 |
50 |
3020 |
3025 |
3030 |
3035 |
3040 |
3050 |
||||||||||
| 31.5 |
40 |
31.5 |
+0.075 +0.050 |
40 |
3120 |
3135 |
||||||||||||||
| 35 |
45 |
35 |
45 |
60 |
5 |
3520 |
3530 |
3540 |
3550 |
|||||||||||
| 40 |
50 |
40 |
50 |
65 |
4020 |
4030 |
4040 |
4050 |
||||||||||||
| 45 |
55 |
45 |
55 |
+0.060 +0.041 |
70 |
4530 |
4540 |
4550 |
4560 |
|||||||||||
| 50 |
60 |
50 |
60 |
75 |
5030 |
5040 |
5050 |
5060 |
||||||||||||
| 55 |
65 |
55 |
+0.090 +0.060 |
65 |
80 |
5540 |
5560 |
|||||||||||||
| 60 |
75 |
60 |
75 |
+0.062 +0.043 |
90 |
6040 |
6050 |
6080 |
||||||||||||
| 63 |
75 |
63 |
75 |
85 |
6367 |
|||||||||||||||
| 70 |
85 |
70 |
85 |
+0.073 +0.051 |
105 |
7050 |
7080 |
|||||||||||||
| 75 |
90 |
75 |
90 |
110 |
7560 |
|||||||||||||||
| 80 |
100 |
80 |
100 |
120 |
8060 |
8080 |
80100 |
|||||||||||||
| 90 |
110 |
90 |
+0.107 +0.072 |
110 |
+0.076 +0.054 |
130 |
9060 |
9080 |
||||||||||||
| 100 |
120 |
100 |
120 |
150 |
10080 |
100100 |
||||||||||||||
| 120 |
140 |
120 |
140 |
+0.088 +0.063 |
170 |
12080 |
120100 | |||||||||||||
고체 청동 베어링은 고체 윤활제로 막힌 고 인장 망간 청동을 사용하여 제조됩니다. 기본 청동 합금 재료는 흑연 (SL2)이 플러그 된 CUZN25AL6FE3MN3입니다. 또한 CUSN5PB5ZN5, CUAL10FE5NI5, CUSN12 및 기타 표준 재료로부터 광범위한 선택적 선택을 제공합니다.
특히 우리 회사는 제트, 프로펠러, 선박, 보트 야드, 해외 플랫폼, 유압 터빈 등과 같은 물 접촉 응용 분야를위한 SL4 솔리드 윤활유를 개발했습니다.
이 제품은 주로 높은 하중 및 중간 속도의 응용에 사용됩니다. 최대 400oC의 온도를 견딜 수 있습니다. 또한 고객의 사양에 따라 이러한 덤불과 접시를 개발할 수있는 능력이 있습니다.
| 아니요. | 소음 | 재료 번호 | 지정 | ASTM 표준 | 비례항 | 밀도 (g/cm³) | 0.2% 변형 (MPA) | 인장 강도 (MPA) | 부담 (%) | e- 모다 루스 (MPA) | 경도 (HB) | 응용 프로그램 |
| 1 | 1705 | 2.1090.01 | cusn7znpb | B 584 | Cu 81-85, SN 6-8, Zn 3-5, PB 5-7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | 우수한 강도와 부식 저항이 필요한 구성 요소를 위해 자동차, 항공 우주 및 해양 공학에 널리 사용됩니다. 다양성과 성과를 위해 국제적으로 인정 받았습니다. |
| 2.1090.03 | cusn7znpb | B 271 | Cu 81-85, SN 6.3-7.5, Zn 2-4, PB 6-8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | cusn7znpb | B 505 | Cu 81-85, SN 6.3-7.5, Zn 2-4, PB 6-8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CUSN12PB | 아직 표준화되지 않았습니다 | Cu 84-87, SN 11-13, PB 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | 특히 해양 및 산업 응용 분야에서 높은 하중 용량 및 내마모성이 필요한 제조 베어링, 부싱 및 부품에 일반적으로 사용됩니다. |
| 2.1061.03 | CUSN12PB | 아직 표준화되지 않았습니다 | Cu 85-88, SN 10-12, PB 1-1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CUSN12PB | B 505 | Cu 85-88, SN 10-12, PB 1-1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | cual10ni | B 584 | Cu Min. 75, AL 8.5-11.0, NI 4.0-6.5, FE 3.5-5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | 높은 강도와 내구성이 필요한 제조 베어링 및 구성 요소에 해양, 항공 우주 및 중장비에 사용됩니다. 극심한 하중과 높은 부식성 환경으로 유명합니다. |
| 2.0975.02 | cual10ni | b 30 | Cu Min. 75, AL 8.5-11.0, NI 4.0-6.5, FE 3.5-5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | cual10ni | B 271 | Cu Min. 75, AL 8.5-11.0, NI 4.0-6.5, FE 3.5-5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | cual10ni | B 505 | Cu Min. 75, AL 8.5-11.0, NI 4.0-6.5, FE 3.5-5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CUZN25AL5 | B 584 | CU 60-67, AL 3-7, FE 1.5-4, MN 2.5-5, Zn REST | 8.2 | 450 | 750 | 8 | 115,000 | 180 | 대형 베어링, 유압 부품 및 해양 하드웨어에 사용됩니다. 높은 하중 및 부식성 공격에 대한 저항을 위해 설계되었습니다. |
| 2.0598.02 | CUZN25AL5 | b 30 | Cu 60-66, Al 5-7.5, Fe 2-4, Mn 2.5-5, Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CUZN25AL5 | B 271 | Cu 60-66, Al 5-7.5, Fe 2-4, Mn 2.5-5, Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CUSN12 | 아직 표준화되지 않았습니다 | Cu 84-88, SN 11-13, PB 1, Ni 2.0, SB 0.2, p 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | 내마모성이 높은 제조 베어링, 기어 및 구성 요소에 일반적으로 사용됩니다. 특히 해수 환경에서 가공성과 부식성이 우수합니다. 나열된 콘텐츠에 대한 모든 권한은 https://www.viiplus.com/에 의해 예약됩니다. |
| 2.1052.03 | CUSN12 | 아직 표준화되지 않았습니다 | Cu 85-88, SN 10-12, PB 1-1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CUSN12 | 아직 표준화되지 않았습니다 | Cu 85-88, SN 10-12, PB 1-1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| 참고 : 배달 양식 코드 : .01 = 모래 주조, .02 = 중력 주물, .03 = 원심 분리 주조, .04 = 연속 주조. | ||||||||||||
기술 데이터
| 청동 재료 |
Cuzn25al6fe3mn3 +SL2 |
CUSN5PB5ZN5 +SL2 |
cual10fe5ni5 +SL2 |
CUSN12 +SL2 |
|
| Cu% | 나머지 | 85 | 80 | 88 | |
| SN% | - | 5 | - | 12 | |
| PB% | - | 5 | - | - | |
| Zn% | 25 | 5 | - | - | |
| al% | 6 | - | 10 | - | |
| Ni% | - | - | 5 | - | |
| Fe% | 3 | - | 5 | - | |
| Mn% | 3 | - | - | - | |
| 밀도 | 8.2 g/cm3 | 8.8 g/cm3 | 8.5 g/cm3 | 8.8 g/cm3 | |
| 경도 | > HB210 | > HB70 | > HB150 | > HB80 | |
| 맥스. 부하 압력 | 100 N/mm2 | 40 N/mm2 | 50 N/mm2 | 45 N/MM2 | |
| 맥스. 선형 속도 | 0.5 m/s (건조) | 0.4 m/s (건조) | 0.25 m/s (건조) | 0.5 m/s (건조) | |
| 맥스. PV | 1.65 N/mm2 * m/s | 1.00 N/MM2 * m/s | 1.25 N/mm2 * m/s | 1.20 N/MM2 * m/s | |
| 인장 강도 | > 750 N/MM2 | > 200 N/MM2 | > 500 N/MM2 | > 360 N/MM2 | |
| 연장 | > 12 % | > 15 % | > 10 % | > 8 % | |
| 온도 제한 | -40 ~ +300 OC | -40 ~ +250 OC | -40 ~ +400 OC | -40 ~ +300 OC |
제품 표준 : ISO 4379 (DIN 1850 교체)
견고한 윤활제
| 암호 | 재료 | 특징 | 애플리케이션 |
| SL2 | 흑연 복합재 |
낮은 마찰 화학 저항성 저렴한 비용 온도 제한 400oC |
기계에 널리 사용됩니다 |
| SL4 | +MOS2 복합재 |
물에 접촉하는 윤활 더 긴 수명 온도 제한 300oC |
플랜지 부시 크기 :
자체 윤활, 고 강성 황동, Cuzn25AL 또는 EQ, 유지 보수 무료 베어링 및 가이드 부시, 견고한 윤활제가있는 청동
항목 번호 동등한 코드 내부 Ø
디외부 Ø
디길이
엘플랜지 F. 티 JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 내장 된 고체 윤활 베어링 메트릭 플랜지 덤불 플랜지 부시, 자체 윤활 항목 번호 동등한 코드 내부 Ø
디외부 Ø
디길이
엘플랜지 F. 티 JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31,520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31,535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31,5 40 40 50 5 내장 된 고체 윤활 베어링 메트릭 플랜지 덤불 플랜지 부시, 자체 윤활 항목 번호 동등한 코드 내부 Ø
디외부 Ø
디길이
엘플랜지 F. 티 JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10
